零件测绘，就是依据实际零件选定表达方案，画出它的图形，测量并标注尺寸，制定必要的技术要求。测绘时，通常是先画出零件的徒手图（草图），然后对徒手图惊醒必要的审核，再画出零件工作图。一般在机器测绘、新产品设计的准备阶段或了解的装配、准备配件等工作中，常进行零件测绘。一、零件测绘与零件草图

不使用绘图工具，根据目测，徒手绘制图样，利用测量工具测量后，标注尺寸，然后，制订出技术要求等，该图形称为零件草图。该过程称为零件测绘。

零件草图和零件图的内容相同，要求相同，所以，绘制零件草图除徒手绘制外，其他方面不能简化。

绘制零件草图，除了掌握前面学过有关零件图的内容外，还应掌握测量工具的使用和徒手绘图的技巧。

二、零件尺寸数值的测量方法1/7分步阅读

测量直线尺寸

2/7

测量回转面内外直径尺寸

3/7

测量壁厚

4/7

测量孔间距

5/7

测量角度

6/7

测量圆角、螺纹

7/7

测量曲线或曲面

（1）拓印法——用纸在零件表面进行拓印，得到真实形状后再确定尺寸；

（2）铅丝法——用软铅丝密合回转面轮廓线得到平面曲线再测量半径及连 接情况；

（3）坐标法——用直尺和三角板定出曲面上各点的坐标画出曲线，求出曲 率半径。

三、画零件草图的方法和步骤1/5

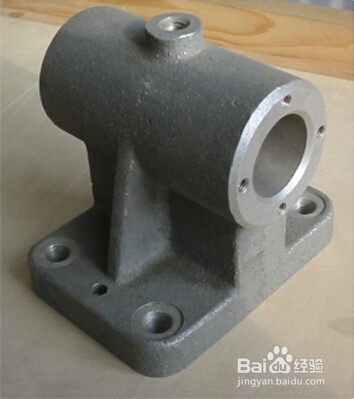

了解零件，选择表达方案：

（1）了解零件名称，鉴别材料；

（2）对零件进行结构分析和形体分析；

（3）拟定零件的表达方案，确定主视图和其他视图；

（4）选择主要基准。

2/5

绘制零件草图步骤：

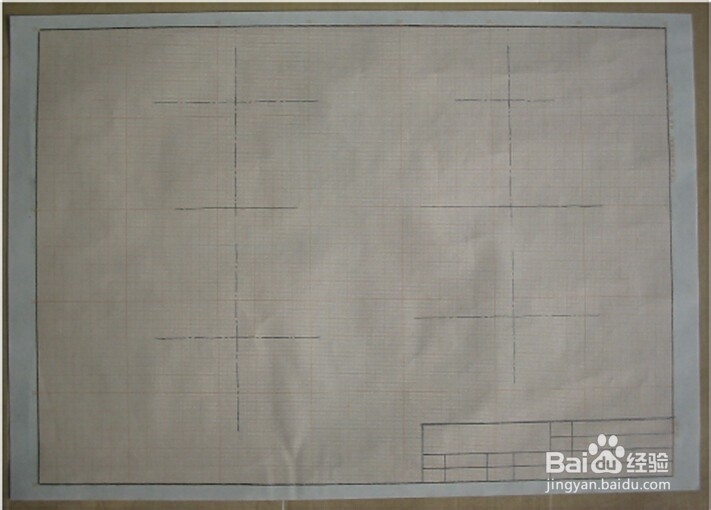

（1）根据所用图纸大小、视图数量,靠目测选择适当的绘图比例；

（2）画出图框和标题栏 ；

（3）布置视图；

（4）根据各视图的轮廓尺寸，画出确定各视图位置的基线。

画图基线包括:对称线、轴线、某一基面的投影线。

注意：各视图之间要留出标注尺寸的位置。

3/5

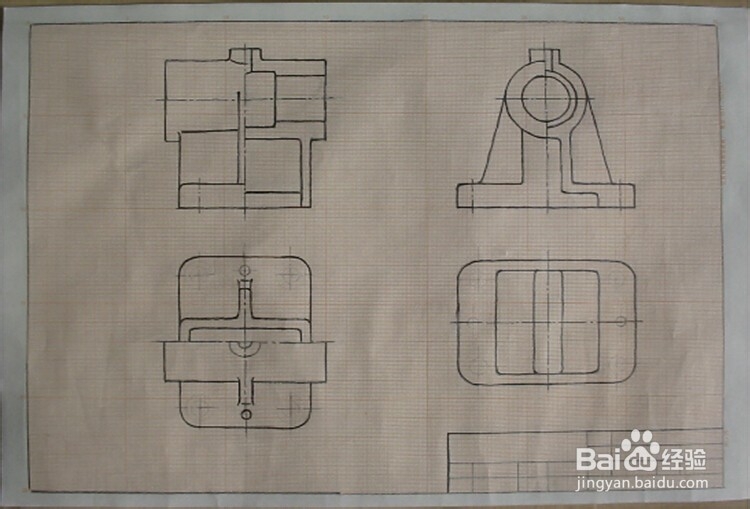

画底稿：

按投影关系和目测比例，完成各视图。

注意：先画主要形体, 后画次要形体；

先画特征视图，后画其他；

先画主要轮廓，后画细节。

4/5

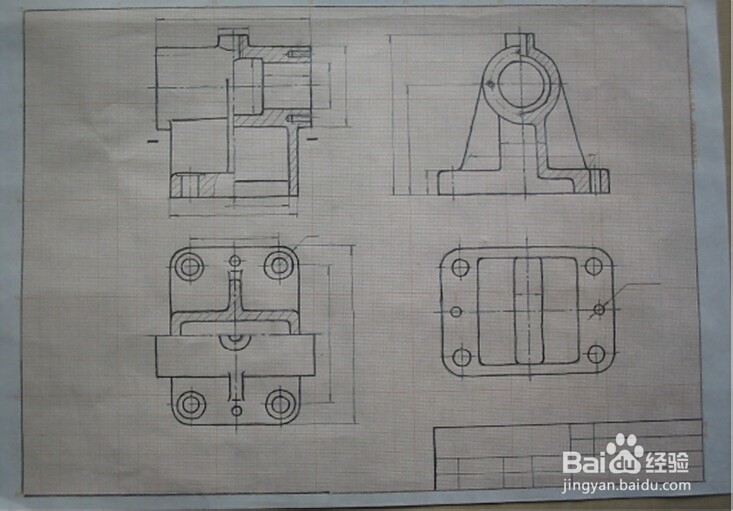

画出次要部分结构形状，选择尺寸基准画尺寸基准线，擦去多于作图线并描深，画出剖面线。

5/5

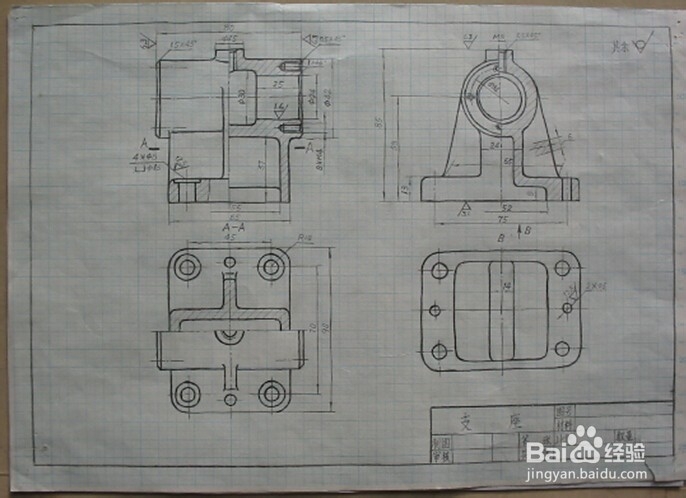

测量并标注尺寸。制定并标注表面粗糙度、尺寸公差等技术要求。填写标题栏。
