我们在设置工作空间时，常常有些工具栏比较繁琐，或者缺少一些工具，如果创建一个简单的适合自己方便绘图的工具栏就可以使日常绘图任务更高效。下面就说说如和自定义AutoCAD工具栏。工具/原料more电脑AutoCAD2014方法/步骤1/11分步阅读

设置AutoCAD的工作空间为“草图与注释”。具体步骤为：点击CAD右下角的小齿轮，弹出界面左键点击“草图与注释”

2/11

依次单击“管理”选项卡 -“自定义”面板-“用户界面”

3/11

打开自定义用户界面

4/11

在“自定义”用户界面设置窗格中，在“工具栏”节点上单击鼠标右键，然后单击“新建工具栏”。

5/11

在“工具栏”树的底部将会出现一个新工具栏（名为“工具栏1”）。

在“工具栏1”上单击鼠标右键。单击“重命名”，然后输入新的工具栏名称“绘图与标注”。

选择新工具栏“绘图与标注”，并在“特性”窗格中更新其特性：

· 在“说明”框中为该工具栏输入说明。

· 在“默认显示”框中，指定将 CUIx 文件加载为局部自定义文件时，默认情况下是否应显示工具栏。

· 在“方向”框中，指定工具栏的方向。

· 在“默认 X 位置”框中，输入一个数字，表示工具栏浮动或固定的位置。

· 在“默认 Y 位置”框中，输入一个数字，表示工具栏浮动或固定的位置。

· 在“行”框中输入浮动工具栏的行数。

· 在“别名”框中输入工具栏的别名。

6/11

在“命令列表”窗格中，将要添加的命令拖动到刚设置的“绘图与标注”工具栏。下面将添加圆弧命令和标注直径命令。

首先在命令列表窗格中搜索圆弧命令

7/11

然后将“圆弧”命令拖到“绘图与标注”工具栏

8/11

拖动后就在新建工具栏下显示“圆弧”命令

9/11

再在命令列表窗格中搜索标注命令，然后找到“标注，直径”，

10/11

将”标注，直径”命令拖动到新建工具栏，拖动后工具栏显示为下图，单击“应用”。

11/11

点击应用后出现浮动工具栏

方法/步骤21/8

给工具栏添加控件

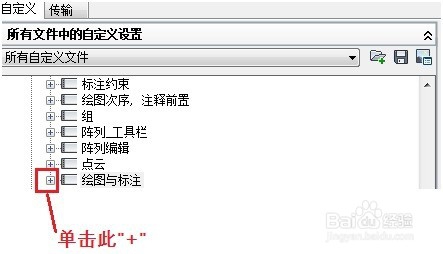

在自定义设置”窗格中，单击工具栏“绘图与标注”节点旁边的加号 (+) 以将其展开。

2/8

单击要添加控件的工具“标注，直径”。

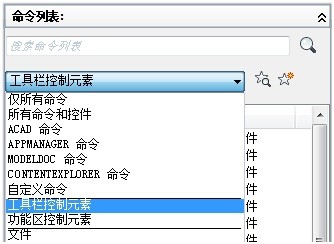

在“命令列表”窗格的“类别”下拉列表中，选择“工具栏控制元素”，“命令列表”窗格仅显示工具栏控制元素的列表。

3/8

在命令列表中，将控件拖动到“绘图与标注”工具栏。

4/8

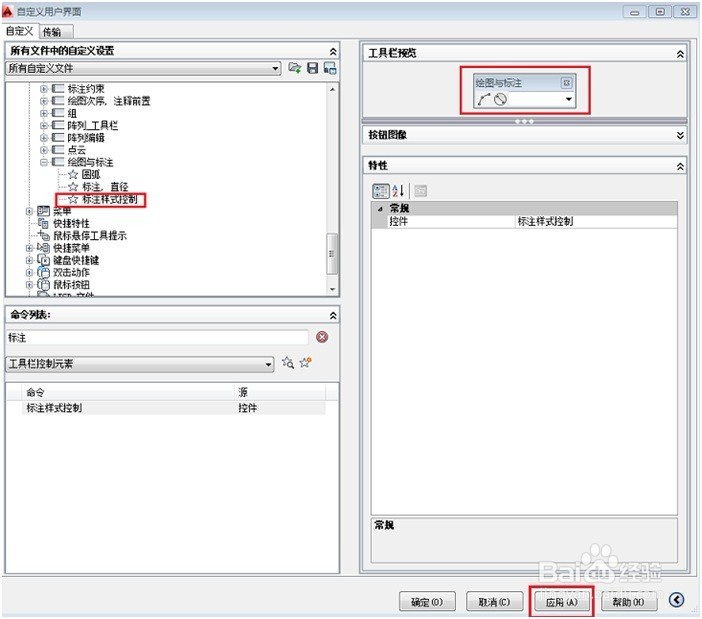

拖动完后，如下图所示，然后单击“应用”。

5/8

点击应用后工具栏下面出现标注样式控制选项

6/8

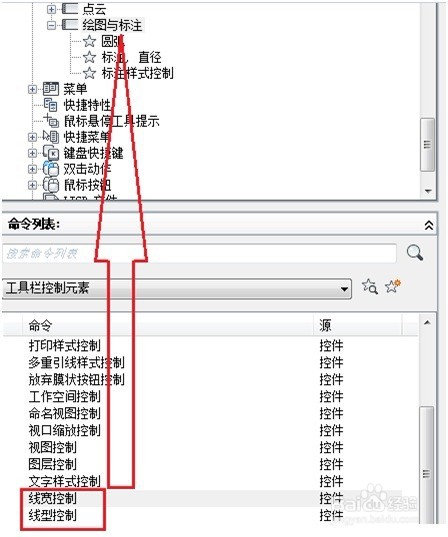

同样的方法将线宽和线型工具栏控制拖动到“绘图与标注”工具栏

7/8

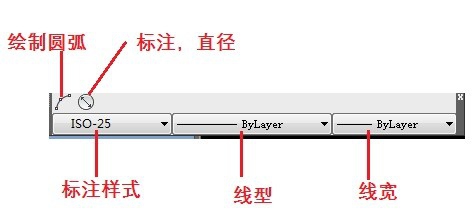

点击应用后

8/8

至此，自定义工具栏添加完毕。

注意事项

这次添加工具栏为浮动工具栏
