订阅Flac3D视图显示模型网格不连续，断断续续，虚线

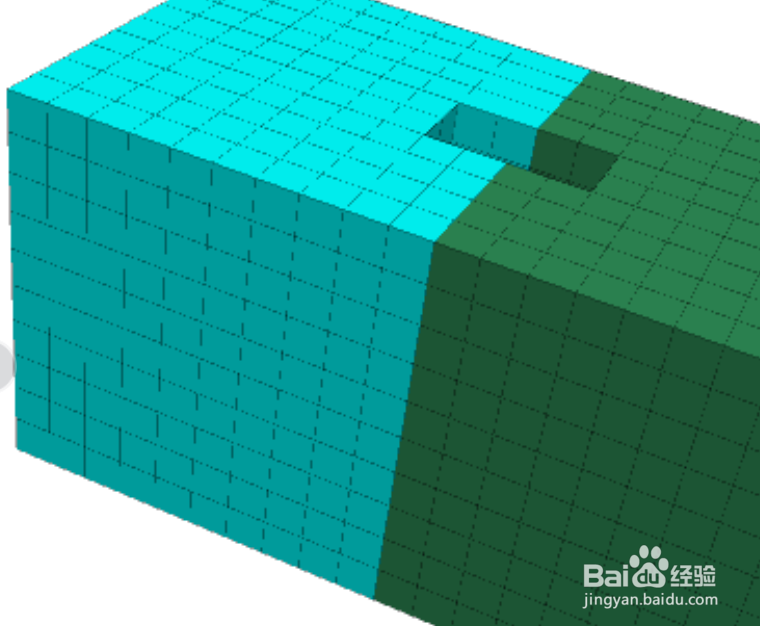

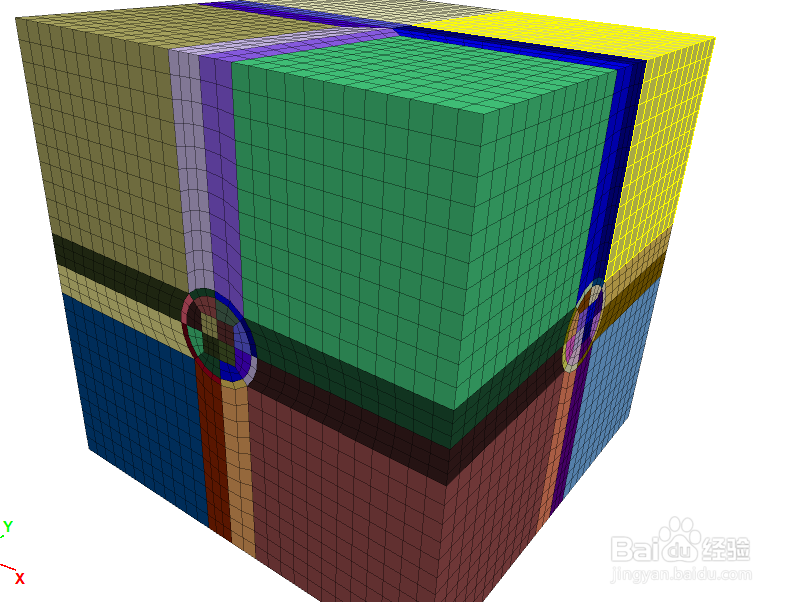

来源：网络收集 点击： 时间：2024-07-29在Flac3D5.0的list添加了zone显示模型分组或者网格，或者在Flac3D6.0的plot item里面添加了zone模型显示后，本来网格线是平直的直线，但是无论放大还是缩小还是切换视图，都变成了不连续的虚线，断断续续。如图所示。
2/3但是我们关闭填充，也就是Attributes里面把fill勾选去了，显示网格是平直线，并不是虚线。这就有意思了。对了，若不知道fill在哪里，细心看看Attributes设置，我在第三步给一个提示。

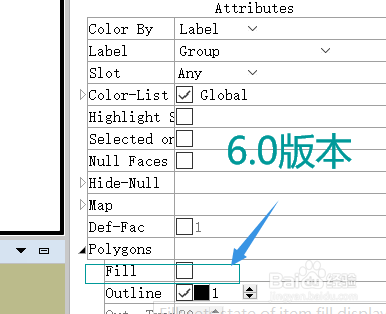

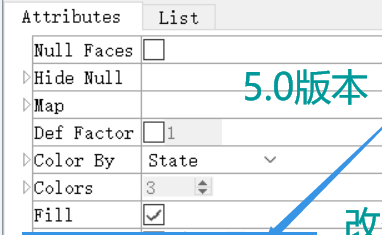

3/3下面两个图分别是5.0与6.0关闭fill填充的设置图，友情提醒：Attributes和激活的plot item项目是配套的，激活哪个视图对应的属性设置Attributes。
二、硬解决方法1/3我们基本可以知道是和显卡设置或者兼容性问题，下面先介绍硬解决方法：其实这时候的显示仅仅是显示问题，对后续的数值模拟与计算根本不影响，但是我们要导出模型图的时候就有问题了。其实云图这些都是不受影响的，就是模型显示的时候不好看。
2/3上面已经提到了Attributes，下面是5.0的版本设置，同样在配套的网格视图的Attributes属性设置查看里面，找到【Wireframe】设置，也就是线宽，把1改成2或者3，颜色改一下，现在基本可以显示为直线了，但是此时可能网格不是很好看，线宽很大这就是我们称之为硬解决）。还有一个就是刚刚说把填充颜色‘fill’关闭，都是可以的。
3/3上面已经提到了Attributes，下面是6.0的版本设置，同样在配套的网格视图的Attributes属性设置查看里面，找到【Polygons】下属的【Outline】设置，也就是线宽，把1改成2或者3，颜色改一下，现在基本可以显示为直线了，但是此时可能网格不是很好看，线宽很大（这就是我们称之为硬解决）。还有一个就是刚刚说把填充颜色‘fill’关闭，都是可以的。

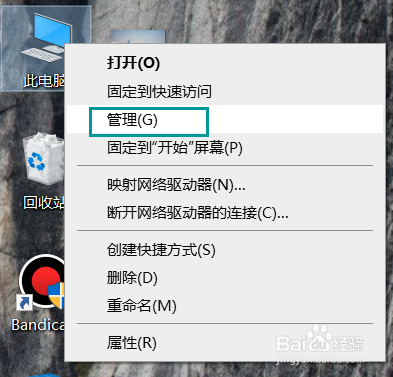

三、先从显卡入手处理软解决1/3软解决方法，这个方法对于有些电脑硬件是无法解决的，仅仅针对能解决的情况，大部分可以用这个方法解决。本经验开始的地方添加了三个引用经验，都是可以帮助设置显卡的。打开【设备管理】

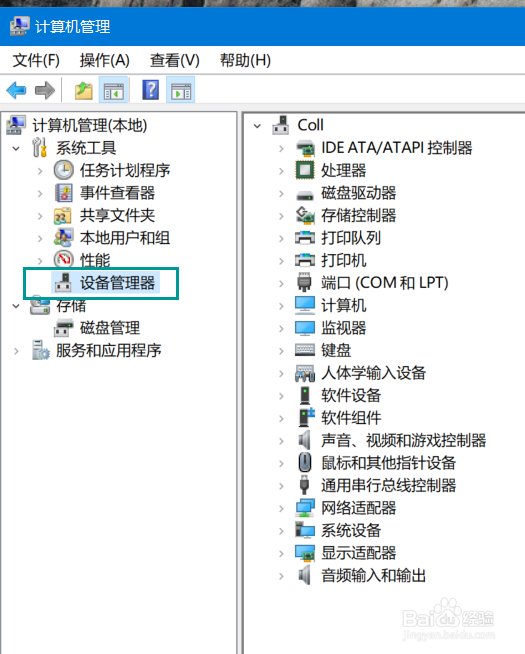

2/3设备管理器

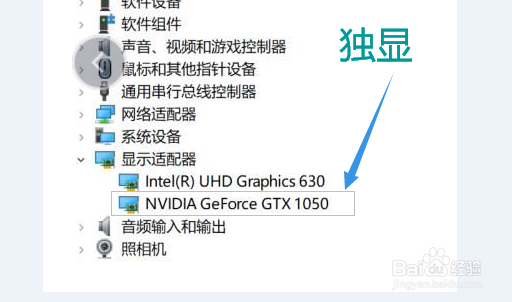

3/3看看自己电脑是一个显卡，还是两个显卡，很多intel的就是单单一个集显，这时候有两个情况：您的电脑就是一个集显，也可能您的电脑有独显，amd或者Nvidia的，但是驱动没有安装好！另一个情况就是您的电脑只显示一个独显，最后的情况就是如图下：您的电脑显示一个独显和一个集显。
四、针对硬件只有集显的1/1电脑添加驱动管家，或者下载安装驱动精灵驱动人生都可以，更新一下驱动，核实清楚驱动没问题，电脑的确只有一个集显，而且网格显示还是断断续续的，这个情况您不需要往下看了，基本无解了，只能硬解决。
五：电脑存在独显NVIDIA显卡1/7首先：更新显卡驱动，或者给显卡驱动安装成功，具体方法自行了解。

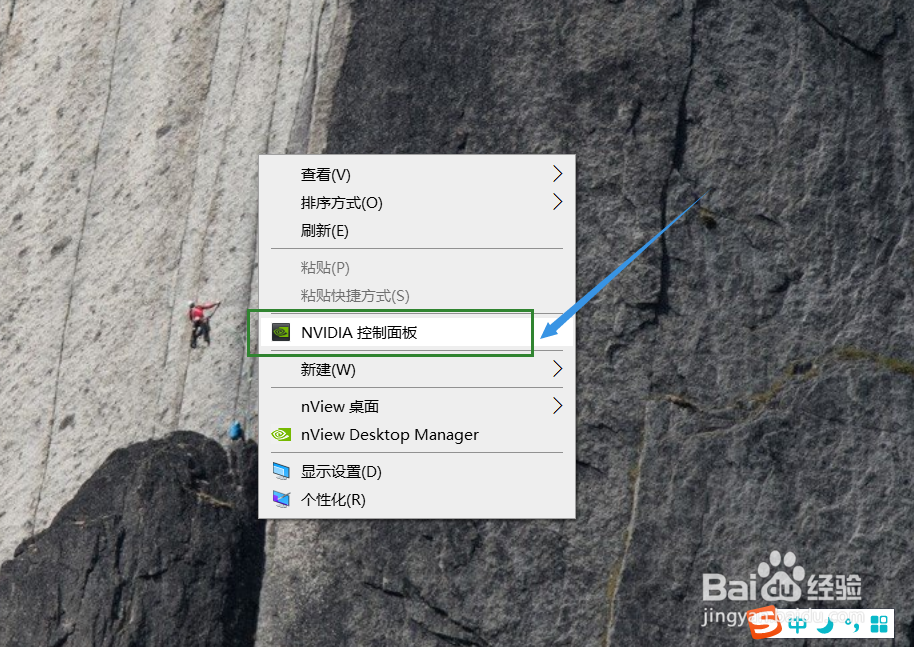

2/7切换显卡，把Flac3D5.0或者Flac3D6.0设置到最优的独显状态，一般能解决直线断断续续问题，下面分为amd和英伟达NVIDIA两种显卡。先说英伟达的，桌面鼠标右键，即可设置显卡。

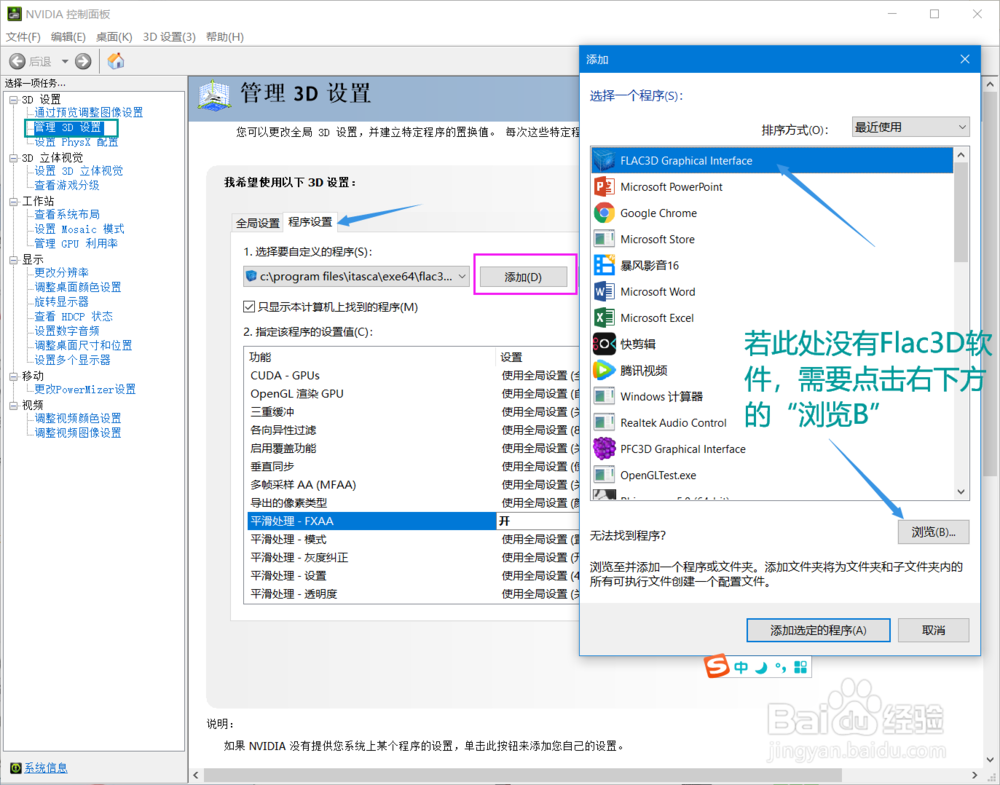

3/7在设置里面，有添加Flac3D软件的

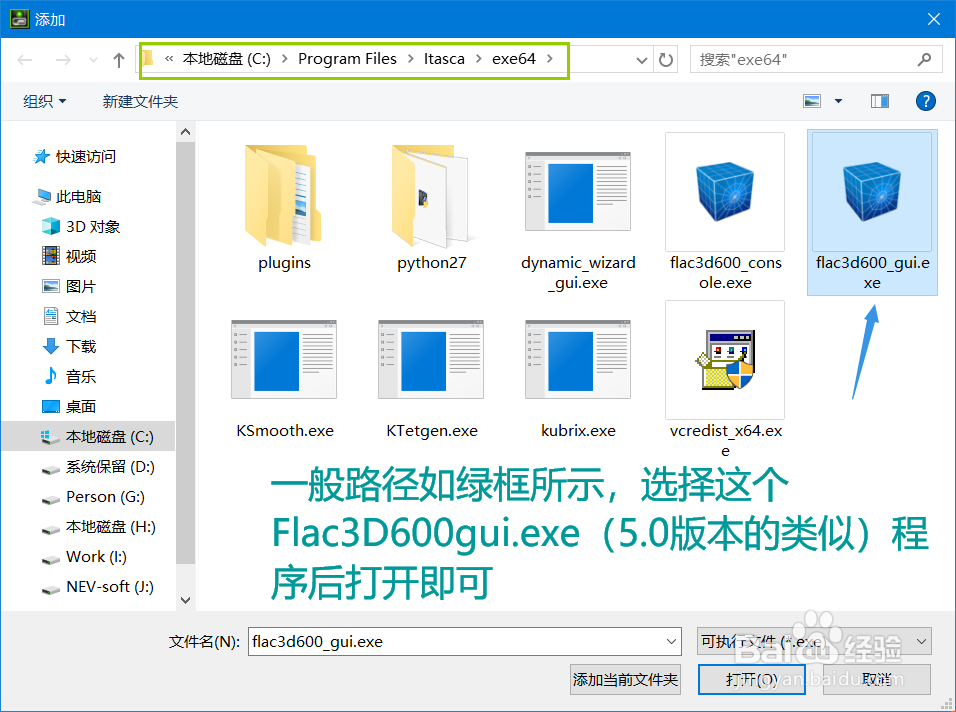

4/7一般程序里面是搜不到这个Flac3D软件的，需要我们自己添加。路径一般都是：盘符号\Program Files\Itasca\exe64\flac3d600_gui.exe,添加这个程序，然后进行设置。

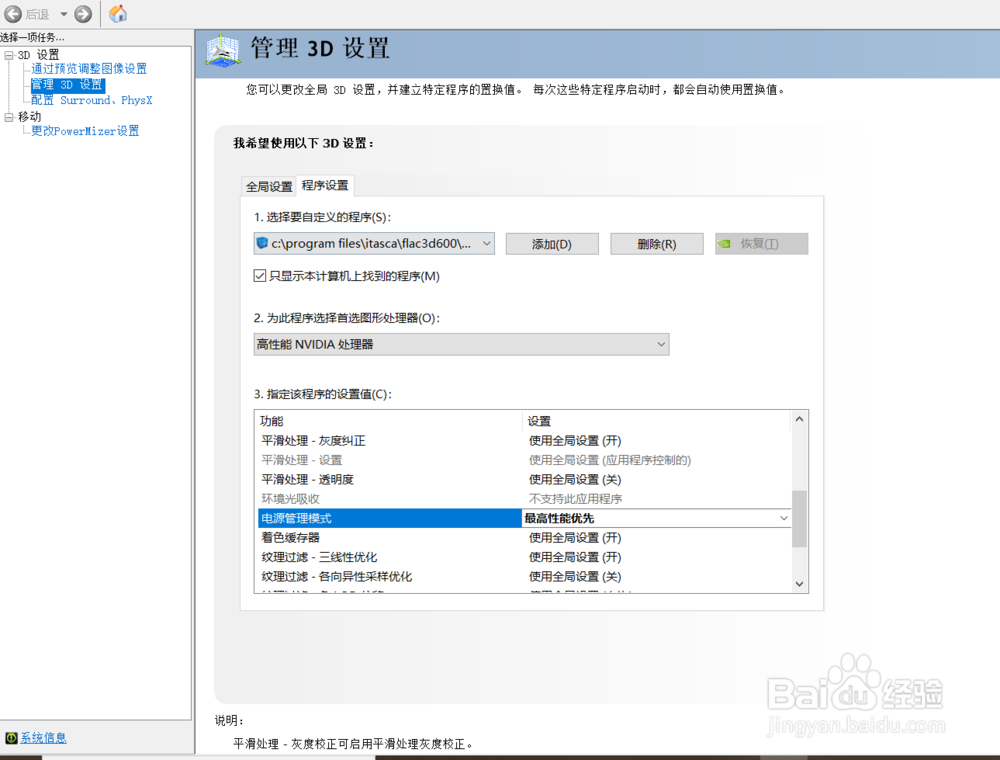

5/7找到最高性能Nvidia处理器
6/7如图所示
7/7然后在全局里面选择：独显
六、电脑是AMD独显的1/1因为本人电脑没有AMD显卡，没办法细致演示。大致说一下，和步骤五差不多，添加Flac3D程序后选择独显最高性能，其实很大原因是显卡驱动没有打好，更新一下显卡驱动一般都可以，驱动没问题了，基本就是切换独显的问题了。
FLAC3D显示断续FLAC3D模型虚线网格断断续续模型网格虚线FLAC3D网格显示 版权声明：
