订阅Pro/e中的修剪命令怎么使用？
来源：网络收集 点击： 时间：2024-07-30【导读】：
Pro/e中的修剪命令怎么使用？看起来和别的软件没什么区别，但是还是有区别的。工具/原料more电脑Pro/e5.0软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

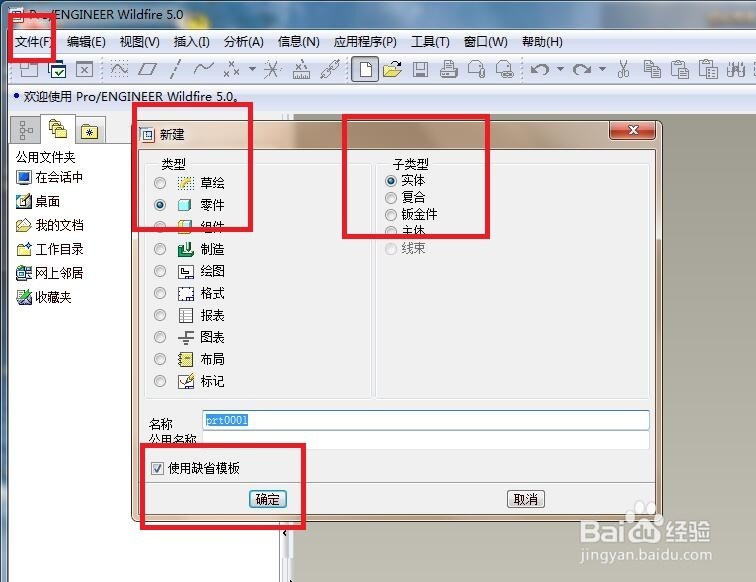

如下图所示，
打开Pro/e5.0软件，
新建一个空白的实体零件文件，
模式采用缺省。

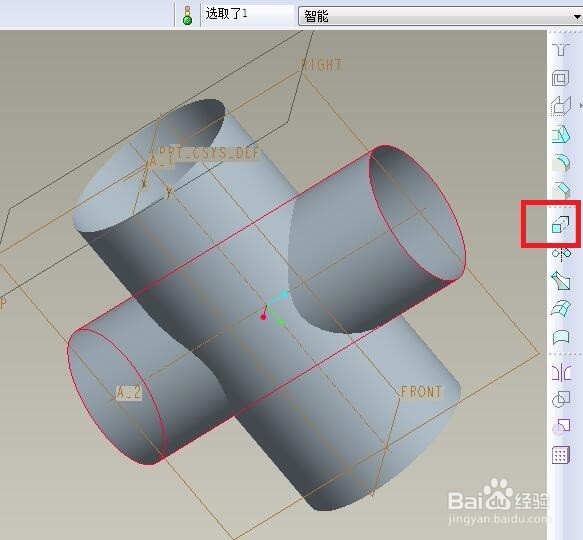

2/8如下图所示，
首先使用右边工具箱中的“拉伸”命令，
拉伸两个相互交叉的圆柱形曲面，
作为演示所用。

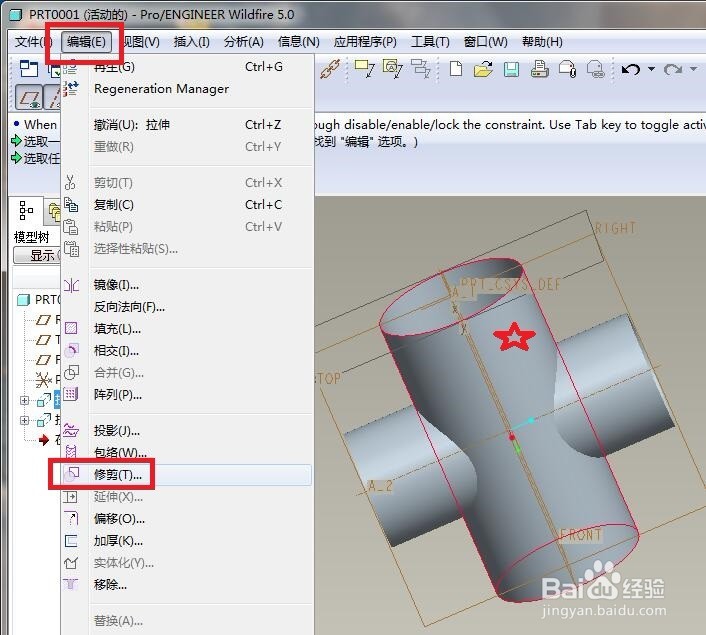

3/8如下图所示，
首先选中一个曲面（红色五角星所在的曲面）
然后点击标题栏中的“编辑”，
然后在其弹出的下拉菜单中点击“修剪”，
至此，
成功激活了“修剪”命令。
说明一下，如果不先选中曲面，
则“编辑”的下拉菜单中的“修剪”命令是灰暗的，是不可选择的。

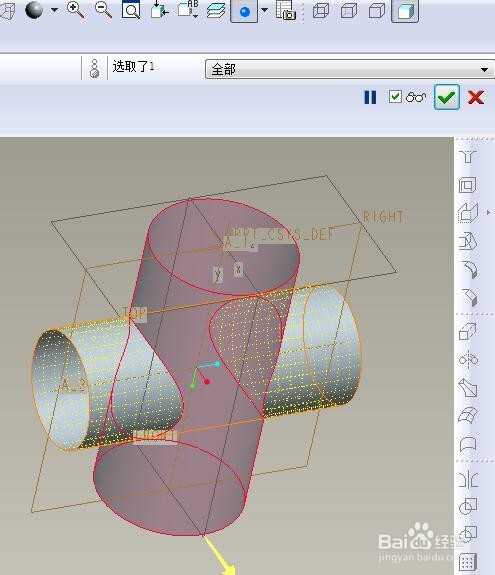

4/8如下图所示，
看软件左上角的信息栏，
选择 红色五角星所在的曲面（总共就两个曲面，其实就是选择另外一个曲面）。

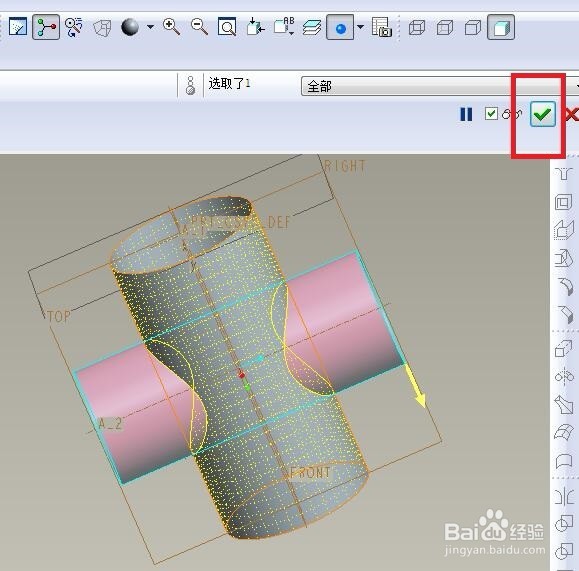

5/8如下图所示，
选择完第二个曲面之后，
将目光转移到软件的右边，
然后点击“√”，
完成修剪。

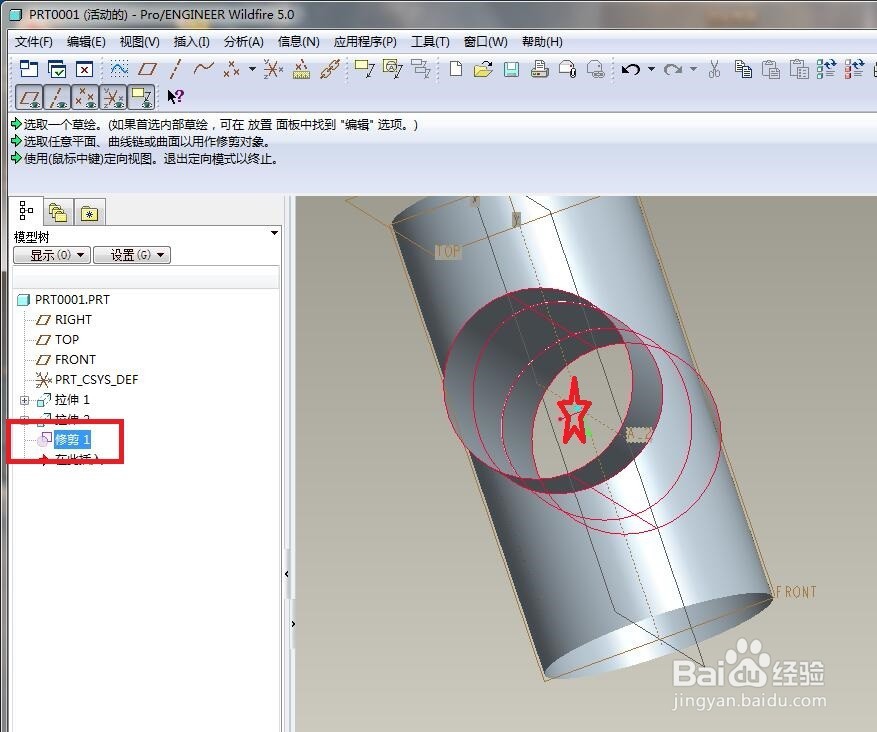

6/8如下图所示，
修剪成功。

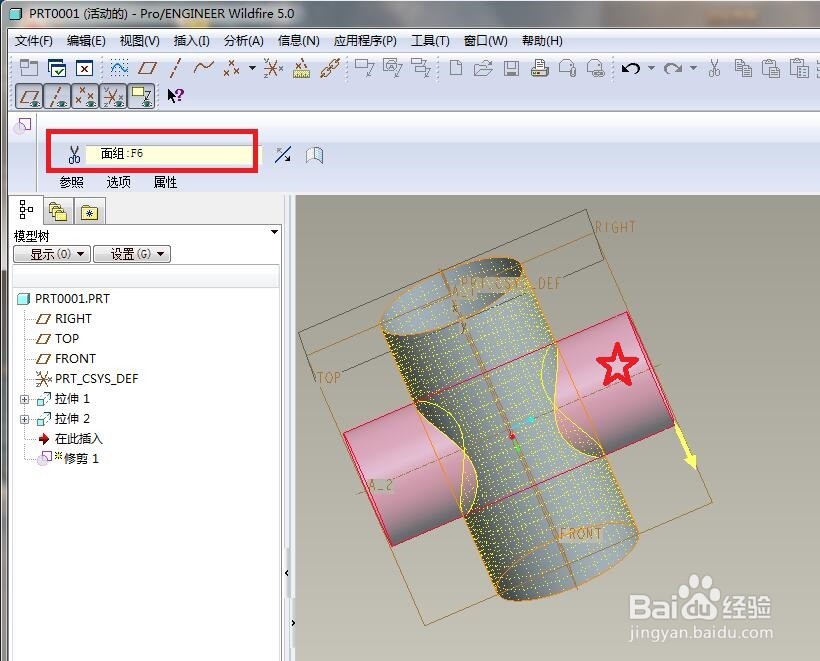

7/8如下图所示，
重复第3步到底5步的操作继续修剪另一个曲面，
这次首先选择要修剪的曲面（另外一个曲面），
然后执行【编辑——修剪】，
然后选择下图中的 红色曲面，
最后点√，
完成修剪。

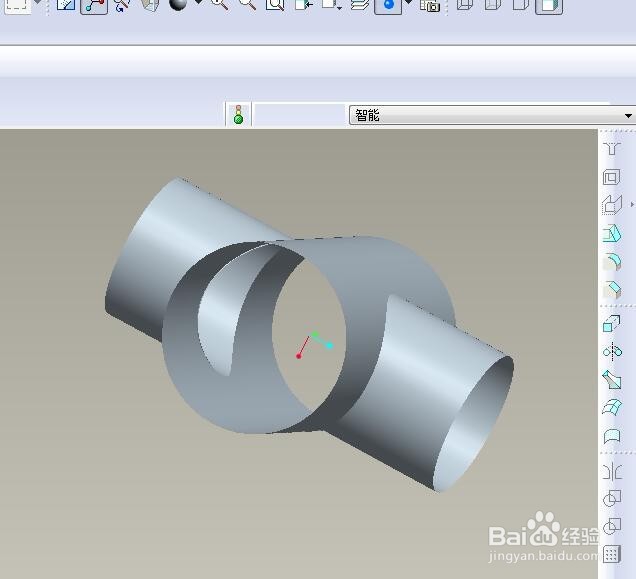

8/8如下图所示，
两个曲面都修剪成功了。
注意事项一定要先选中需要被修剪的曲面，然后才能去【编辑——修剪】，否则，是打不开“修剪”命令的。
笔者发现似乎这个“修剪”命令只能对片体有效，对实体似乎不太灵验了，不知道感兴趣的你们有没有别的发现？
