本篇分享Creo怎么使用绘制创建分割拔模。工具/原料moreCreo4.0方法/步骤1/5分步阅读

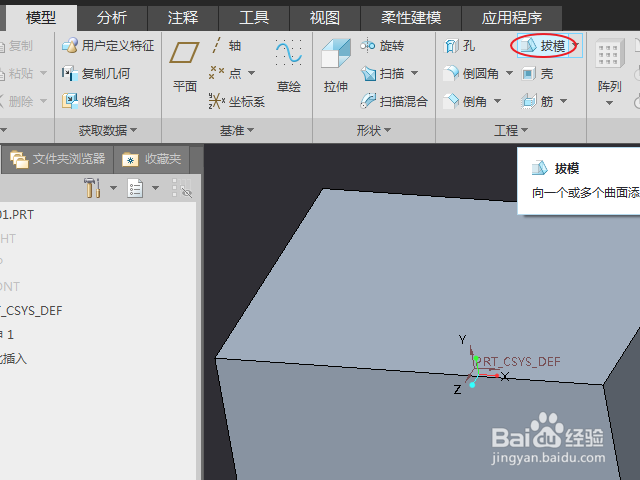

创建拔模特征。

点击工具栏模型--工程类中的“拔模”命令图标，进入拔模编辑器。

2/5

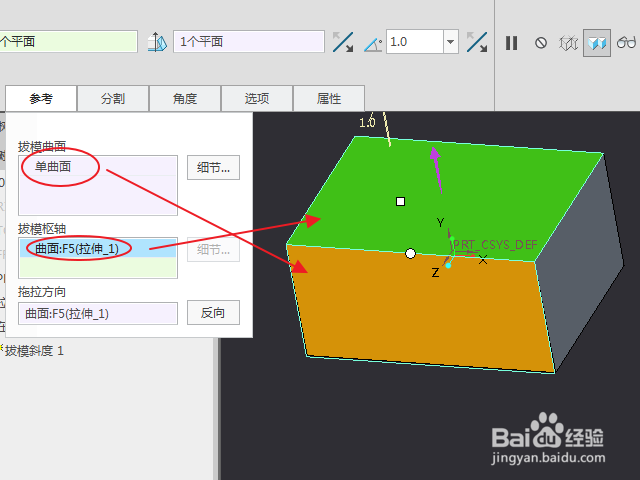

选定拔模曲面及枢轴。

打开“参考”选项卡，分别选定拔模曲面和拔模枢轴，拔模曲面可按住Ctrl键进行多选操作。

3/5

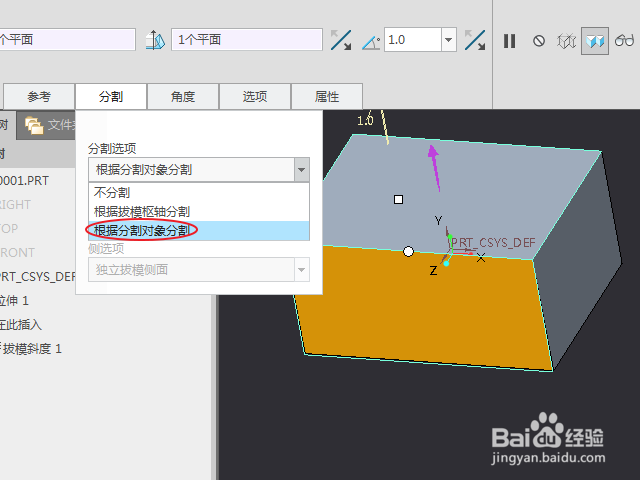

指定分割选项。

打开“分割”选项卡，单击分割选项下的列表，选择“根据分割对象分割”。

4/5

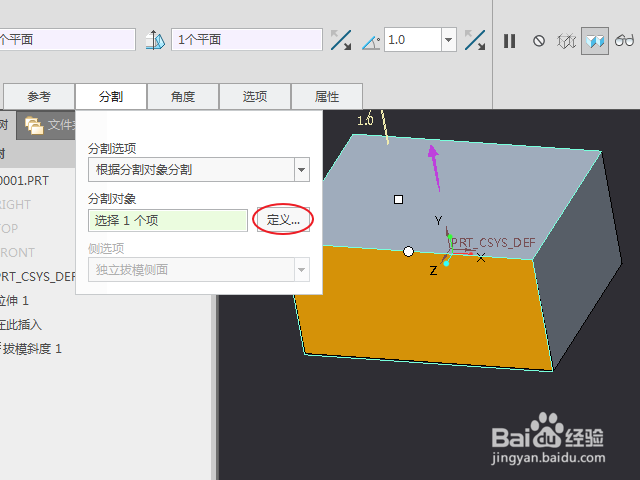

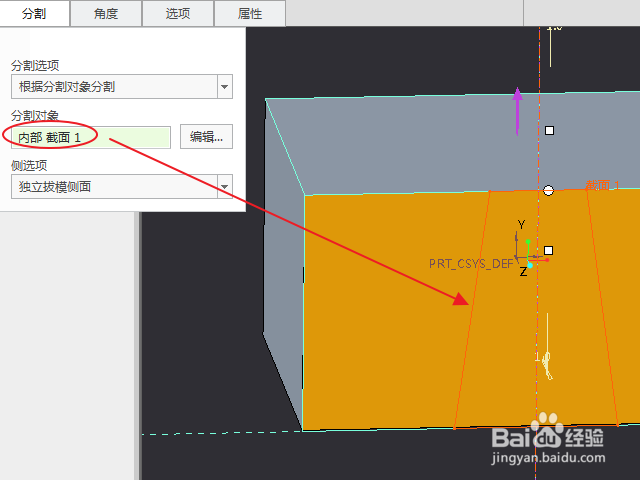

草绘分割对象。

单击“分割对象”右侧的“定义”，添加草绘曲线，作为分割对象草绘。

5/5

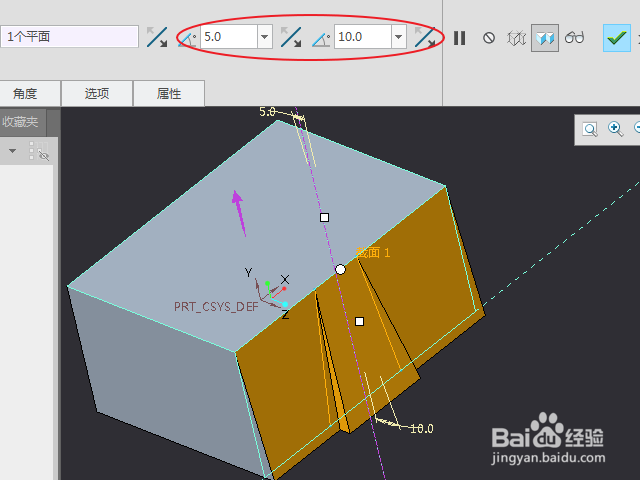

设定拔模参数。

在拔模编辑器顶部给定拔模角度以及方向，注意分割后有多个参数。

预览拔模结果，确认没有问题后，点击“√”完成特征的创建。

注意事项

分割对象应为封闭的曲线。
