经常需要用到齿轮，但是没有标准3d模型，网络上到处找，虽然找到的，都不合适，有的再生失败等等问题，求人不如求己，现在自己做一个参数化模型，需要时，更改参数即可得到想要的齿轮模型。下面用proe5.0画斜齿轮。工具/原料moreproe步骤1 新建文件1/1分步阅读

新建零件

在“模板”选项组中，选择

mmns_part_solid

选项。单击“确定”按钮，进入零件设计模式

步骤2 定义参数1/1

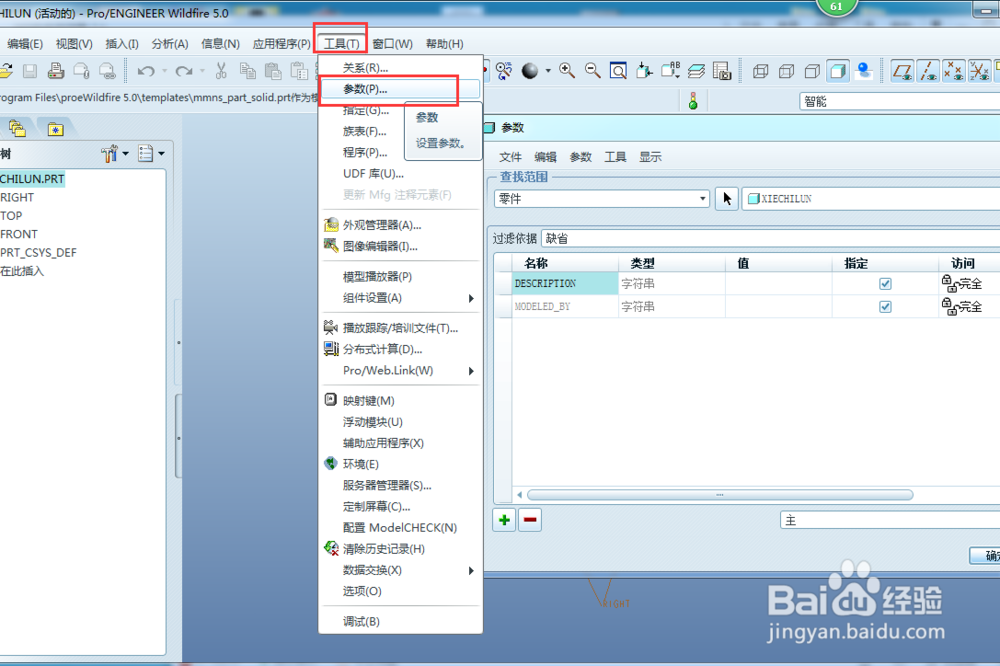

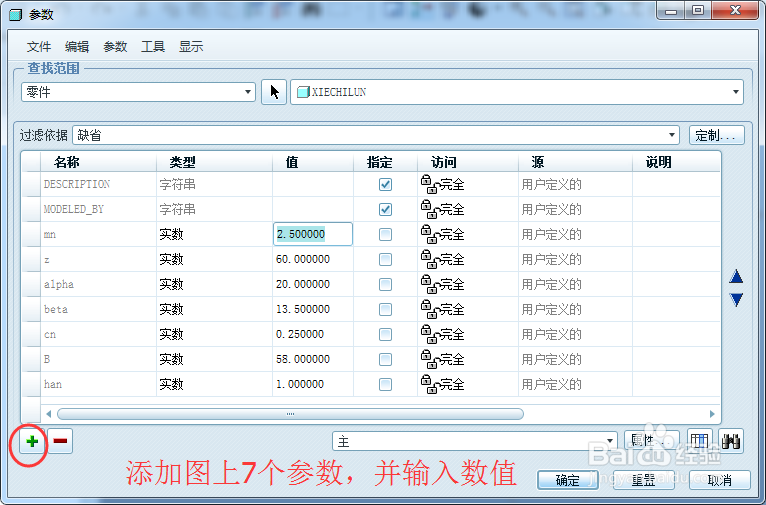

工具 参数 添加图上8个参数，并输入数值

其中

mn

为法向模数，

Z

为齿数，

alpha

为齿形角，

beta

为螺旋角

,han

为齿顶系数，

cn

为顶系

数，

B

为齿轮宽

x1

为变位系数

步骤3 草绘齿轮曲线1/2

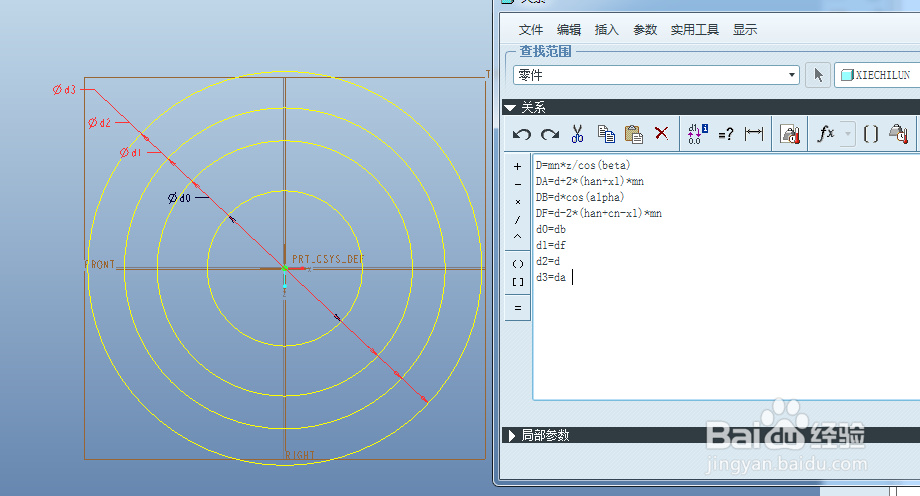

绘制四个圆，分别代表齿顶圆，分度圆，齿根圆，基圆，并添加关系式控制

2/2

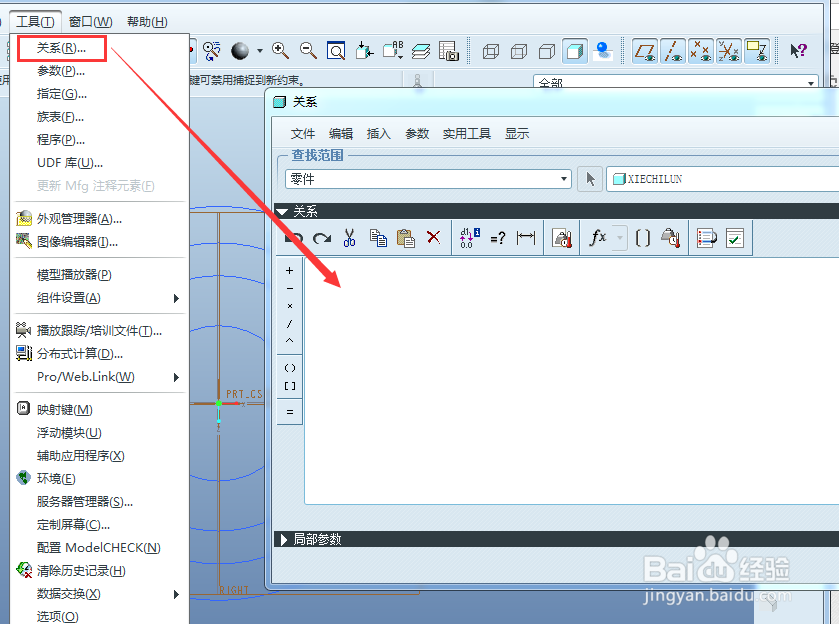

工具 关系输入以下关系式，并给四个圆添加关系，然后确定，再生下。

D=mn*z/cos(beta)

这是分度圆直径的计算公式

DA=d+2*(han+x1)*mn

这是齿顶圆直径的计算公式

DB=d*cos(alpha)

这是基圆直径的计算公式

DF=d-2*(han+cn-x1)*mn

这是齿根圆直径的计算公式

步骤4 创建渐开线1/1

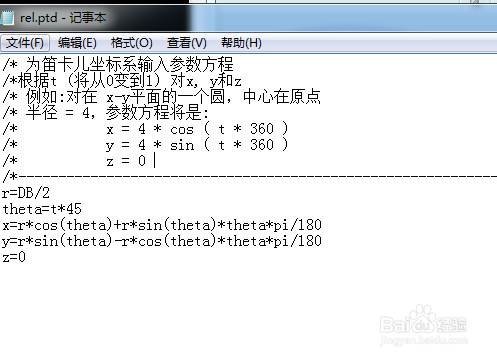

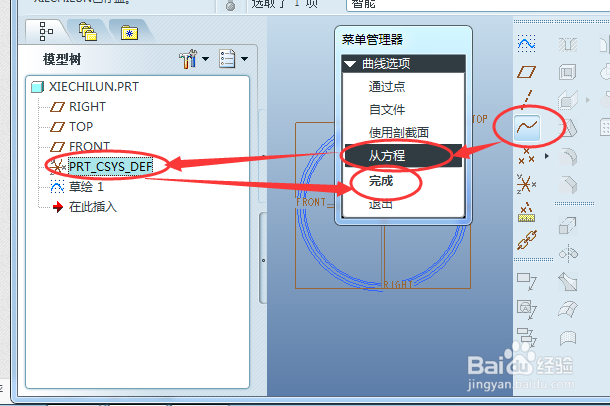

曲线 从方程 笛卡尔

r=DB/2

theta=t*45

x=r*cos(theta)+r*sin(theta)*theta*pi/180

y=r*sin(theta)-r*cos(theta)*theta*pi/180

z=0

步骤5 创建点1/1

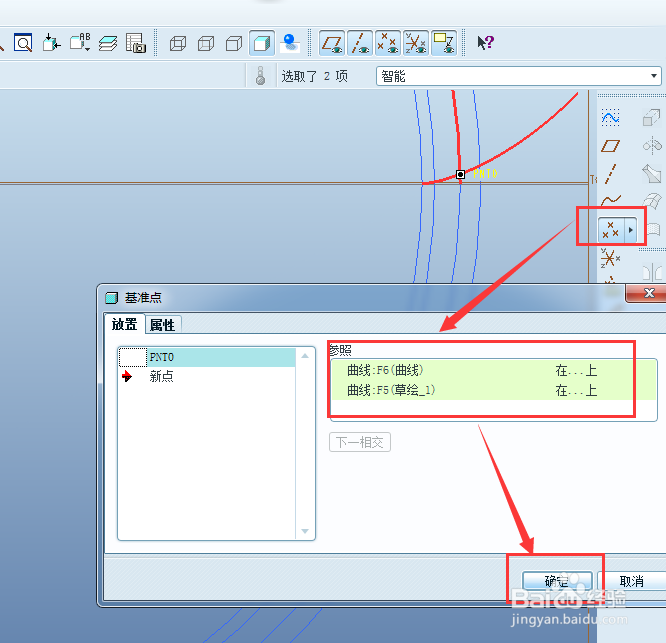

渐开线与分度圆相交的位置创建点

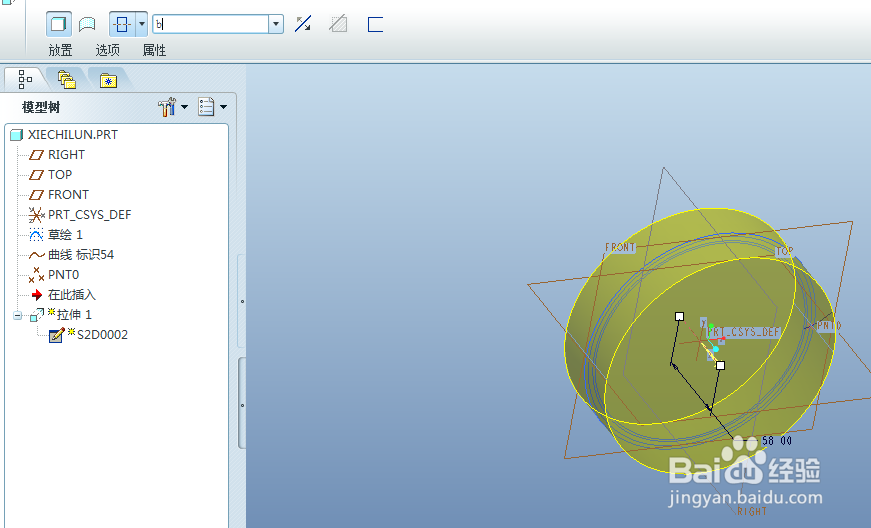

步骤6 画齿顶圆圆柱体1/2

拉伸实体，用切除材料方法画齿轮轮廓。

2/2

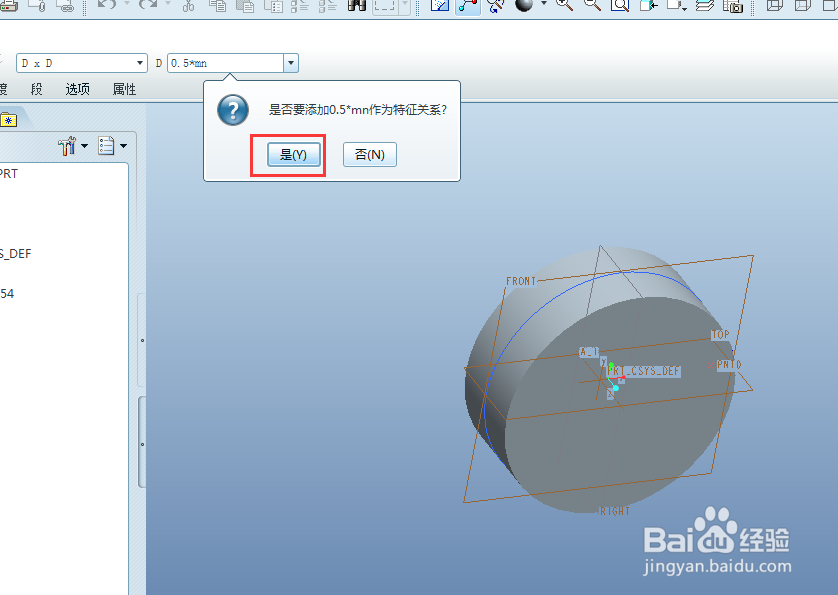

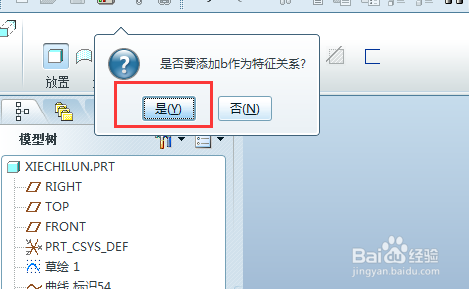

倒角

0.5*mn

步骤7 镜像渐开线1/3

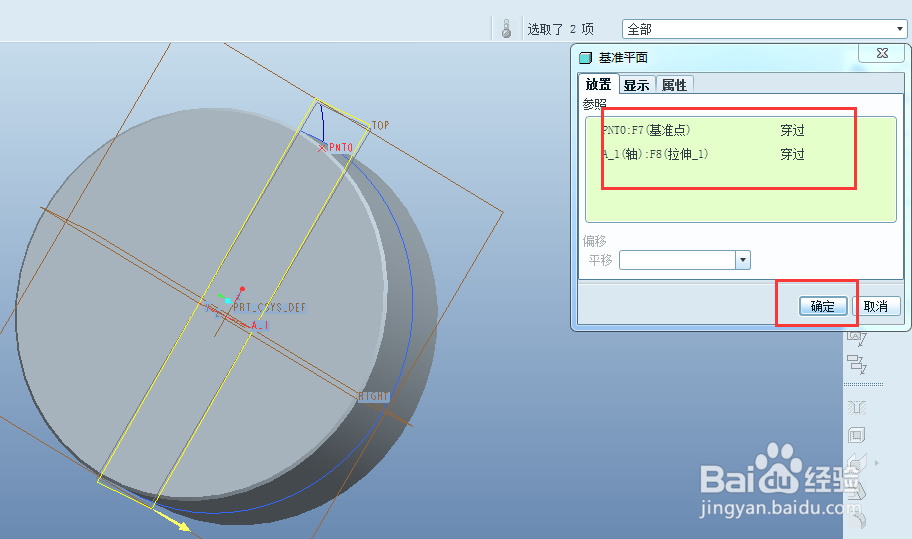

创建基准平面

选择轴线和前面创建的基准点

2/3

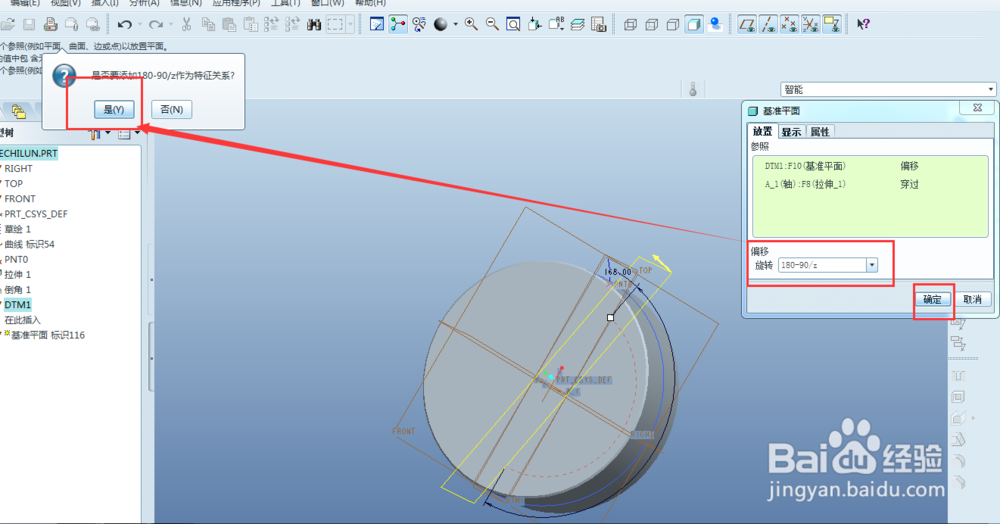

创建镜像平面

选择轴和前面创建的平面

旋转角度180-90/z

3/3

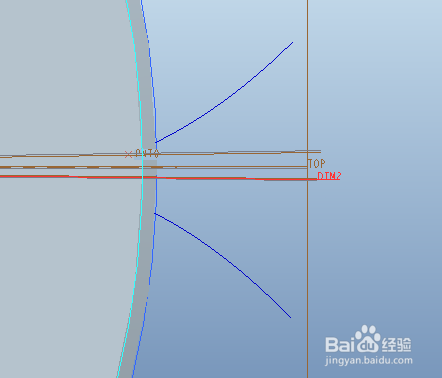

镜像渐开线

步骤8 螺旋角线1/1

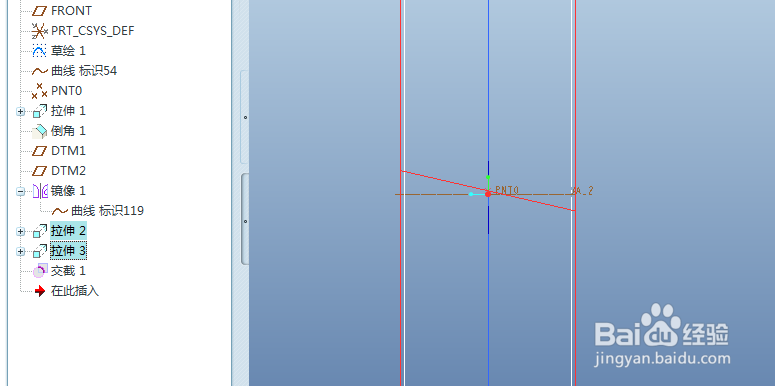

画分度圆和过基准点夹角为beta平面曲面相交为一条直线。

注意事项

后续补充完整，待续。。。
