众所周知，现在3d打印主要用的文件格式市STL以及OBJ格式，一般STL比较通用，那么这里小付就整理一下现在时下比较流行或不流行的3d绘图软件导出STL文件的方式，希望对小伙伴们有用。工具/原料more电脑3d模型方法/步骤1/17分步阅读

Alibre

File（文件） - Export（输出）- Save As（另存为，选择.STL）- 输入文件名- Save（保存）

2/17

AutoCAD

输出模型必须为三维实体，且XYZ坐标都为正值。在命令行输入命令“Faceters” - 设定FACETRES为1 到10 之间的一个值 (1为低精度，10为高精度) - 然后在命令行输入命令“STLOUT” - 选择实体 - 选择“Y”，输出二进制文件 - 选择文件名

3/17

CADKey

从Export（输出）中选择Stereolithography（立体光刻）

4/17

I-DEAS

File（文件）- Export（输出）- Rapid Prototype File（快速成形文件）- 选择输出的模型 -Select Prototype Device（选择原型设备） SLA500.dat - 设定absolute facet deviation（面片精度） 为 0.000395 - 选择Binary（二进制）

5/17

Inventor

Save Copy As（另存复件为） - 选择STL类型 - 选择Options（选项），设定为High（高）

6/17

IronCAD

右键单击要输出的模型 - Part Properties（零件属性） Rendering（渲染） - 设定 Facet Surface Smoothing（三角面片平滑）为 150 - File（文件） Export（输出）- 选择 .STL

7/17

Mechanical Desktop

使用AMSTLOUT命令输出STL文件。

下面的命令行选项影响STL文件的质量，应设定为适当的值，以输出需要的文件。

1.Angular Tolerance（角度差）―― 设定相邻面片间的最大角度差值，默认15度，减小可以提高STL文件的精度。

2.Aspect Ratio（形状比例）―― 该参数控制三角面片的高/宽比。1标志三角面片的高度不超过宽度。默认值为0，忽略。

3.Surface Tolerance（表面精度）―― 控制三角面片的边与实际模型的最大误差。设定为0.0000 ，将忽略该参数。

4.Vertex Spacing（顶点间距）―― 控制三角面片边的长度。默认值为0.0000, 忽略。

8/17

ProE

1. File（文件）- Export（输出）- Model（模型）

2. 或者选择File（文件）- Save a Copy（另存一个复件） - 选择 .STL

3.设定弦高为0。然后该值会被系统自动设定为可接受的最小值；设定Angle Control（角度控制）为 1

9/17

ProE Wildfire

1.File（文件）- Save a Copy（另存一个复件）- Model（模型）- 选择文件类型为STL (*.stl)

10/17

Rhino

File（文件）- Save As（另存为 .STL）

11/17

SolidDesigner(Version 8.x)

File（文件）- Save（保存） - 选择文件类型为STL

12/17

SolidDesigner (not sure of version)

File（文件）- External（外部）- Save STL （保存STL）- 选择Binary（二进制）模式 -选择零件- 输入0.001mm作为Max Deviation Distance（最大误差）

13/17

SolidEdge

1.File（文件）- Save As（另存为） - 选择文件类型为STL

2.Options（选项）

3.设定 Conversion Tolerance（转换误差）为 0.001in 或 0.0254mm；设定Surface Plane Angle（平面角度）为 45.00

14/17

SolidWorks

1.File（文件）- Save As（另存为） - 选择文件类型为STL

2.Options（选项）- Resolution（品质）- Fine（良好） - OK（确定）

15/17

Think3

File（文件）- Save As（另存为） - 选择文件类型为STL

16/17

Unigraphics

1.File（文件） Export（输出） Rapid Prototyping（快速原型） - 设定类型为 Binary （二进制）

2.设定Triangle Tolerance（三角误差）为 0.0025； 设定Adjacency Tolerance（邻接误差）为 0.12；

设定Auto Normal Gen（自动法向生成）为 On（开启）；

设定Normal Display（法向显示）为 Off（关闭）;

设定Triangle Display（三角显示）为On（开启）

17/17

maya2016

文件-导出当前选择-选择STL-DCE（默认文件扩展名）-导出当前选择

（值得注意的是maya以前的版本导出STL格式是需要插件的，后面的版本下载下来后这个插件是自带的）

支持1/1

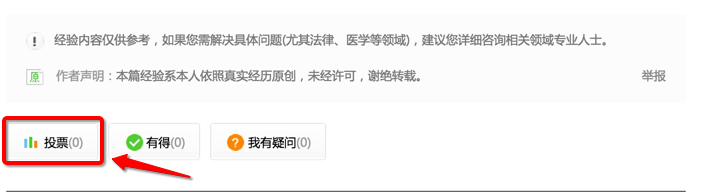

如果觉得我的经验不错，请给我投出您神圣的一票，你的鼓励是我分享的动力！

注意事项

在这里提示，STL虽然是通用格式，但是也是一种最终格式，如果发现切片软件切片不理想，想在STL格式基础上改是改不了的。还是需要回到最初的模型软件更改再重新导出STL的。
