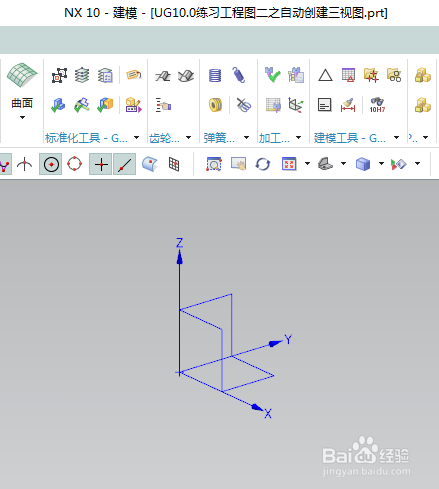

如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习工程图二之自动创建三视图

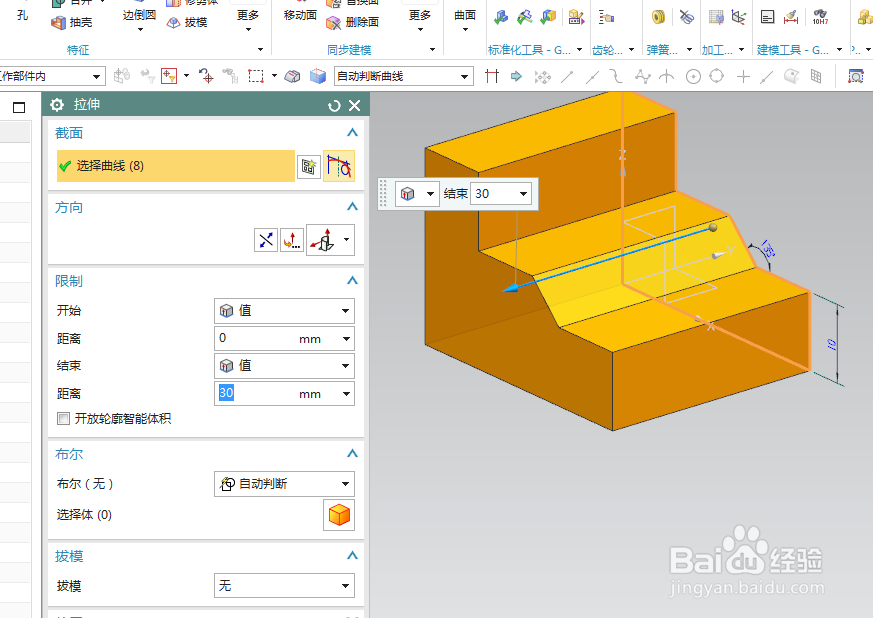

如下图所示，

激活拉伸命令，快速创建一个实体作为演示所用，。

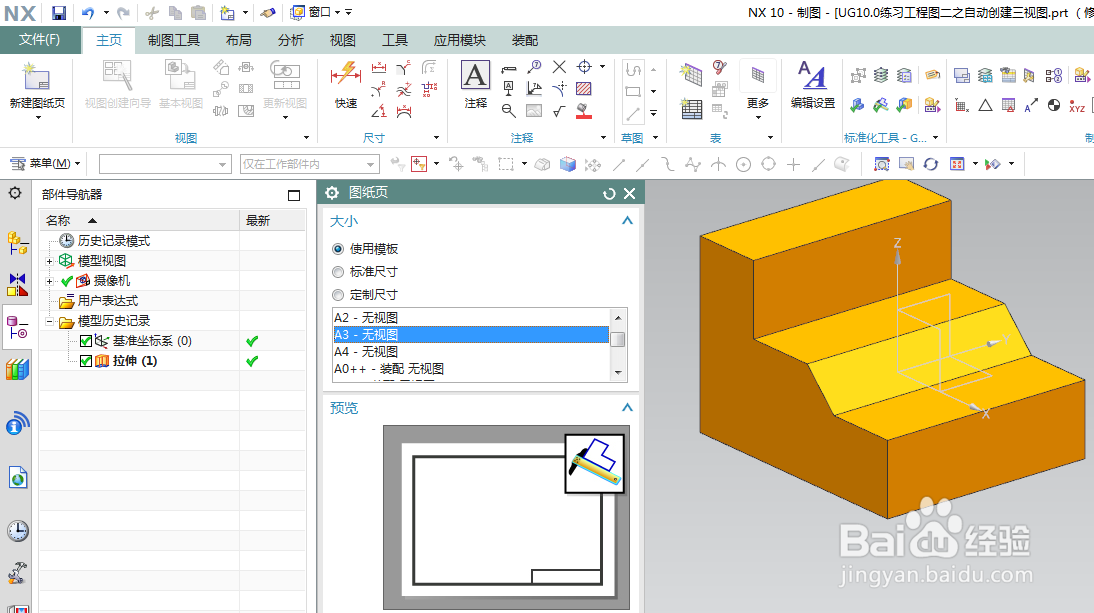

如下图所示，

执行【应用模块——制图——新建图纸页】，

选择使用模板：A3——无视图，

点击确定。

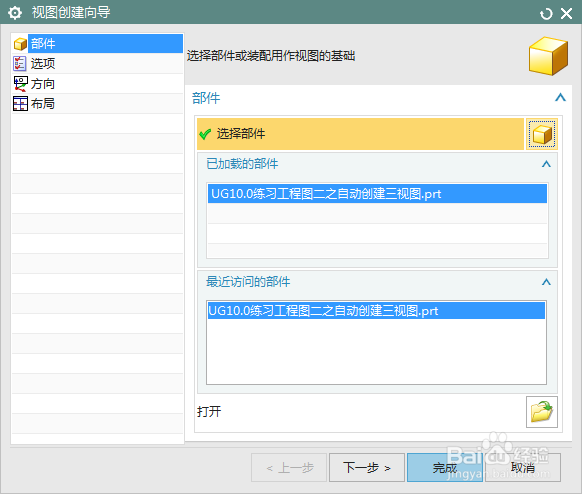

如下图所示，

软件弹出“视图创建向导”对话框，

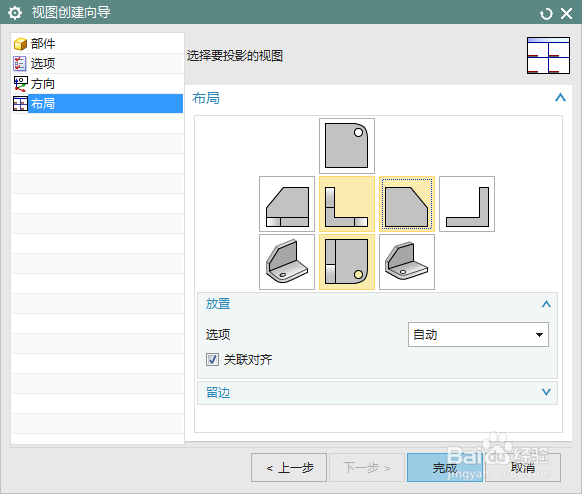

如下图所示，

点击“布局”，

选择左视图、俯视图和主视图，。

点击完成，

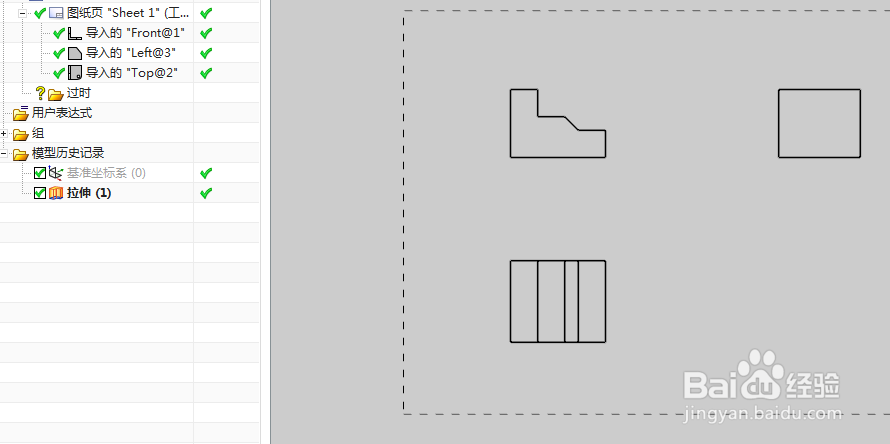

如下图所示，

看工程图，隐藏基准坐标系，

三视图干干净净的在那里，

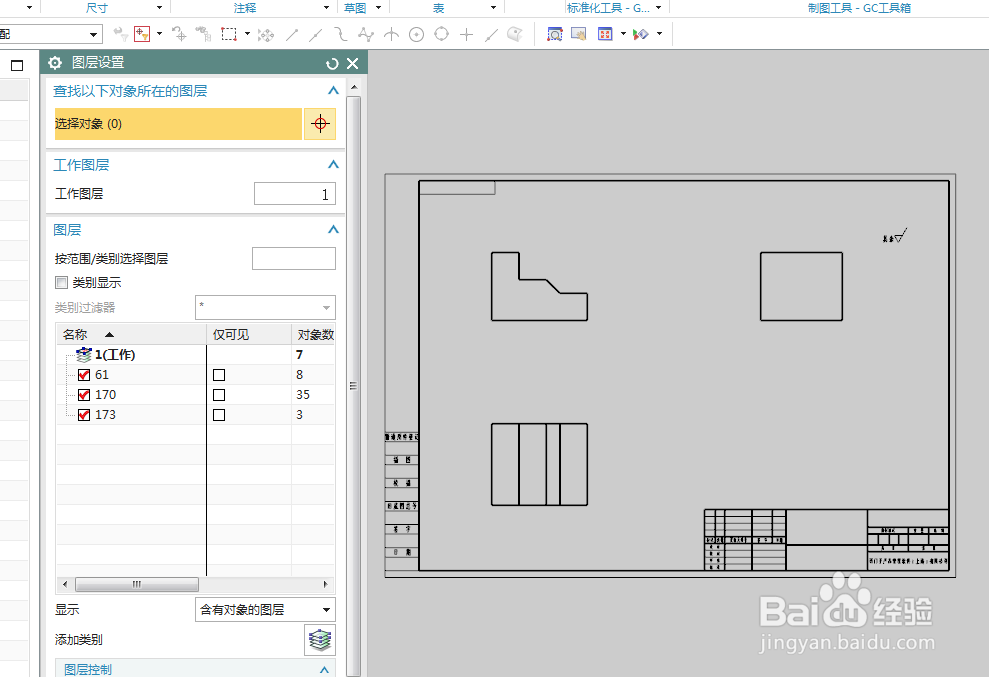

如下图所示，

【菜单——格式——图层设置】，

勾选图层，显示图框，

————

至此，

这个三视图工程图就创建完成了，

本次练习结束，。
