前次分享了UG中如何插入矩形键槽，今次再分享一下如何直接插入U型键槽，还是用UG10.0软件。这里说明一下，无论是矩形键槽还是U型键槽，它们在UG中都属于键槽命令管辖，所以都要用到键槽命令，而且仅从形状上来看，两者很相似，只是U型槽多了一个圆角。工具/原料more电脑UG10.0软件键槽命令方法/步骤1/13分步阅读

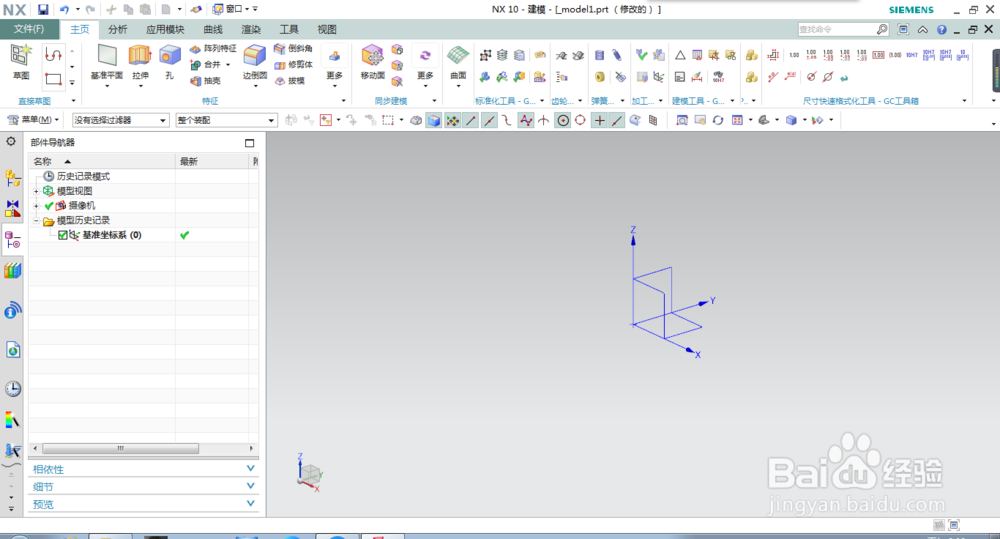

打开UG10.0软件，新建一个模型文件，使软件进入到三维建模工作界面。

2/13

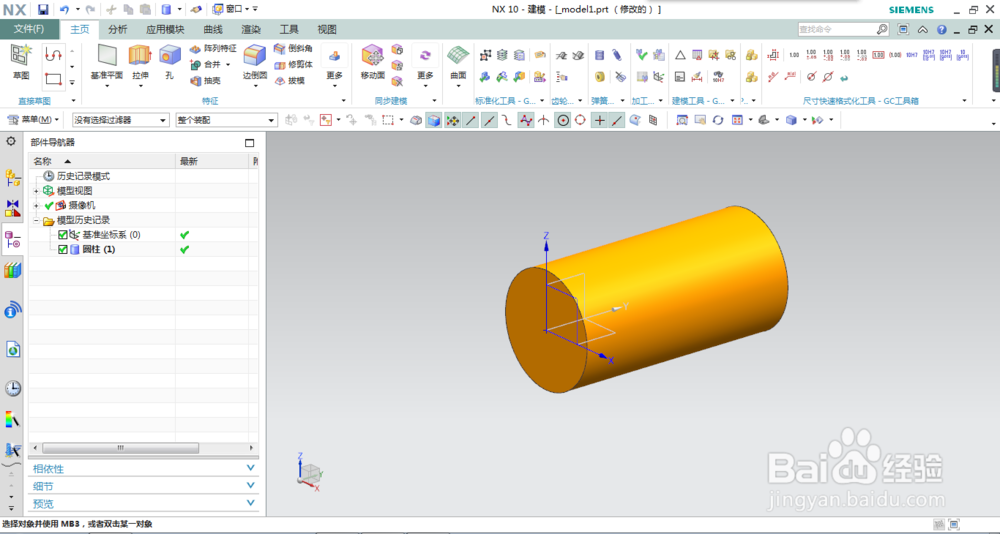

插入一个圆柱体，作为演示所用

3/13

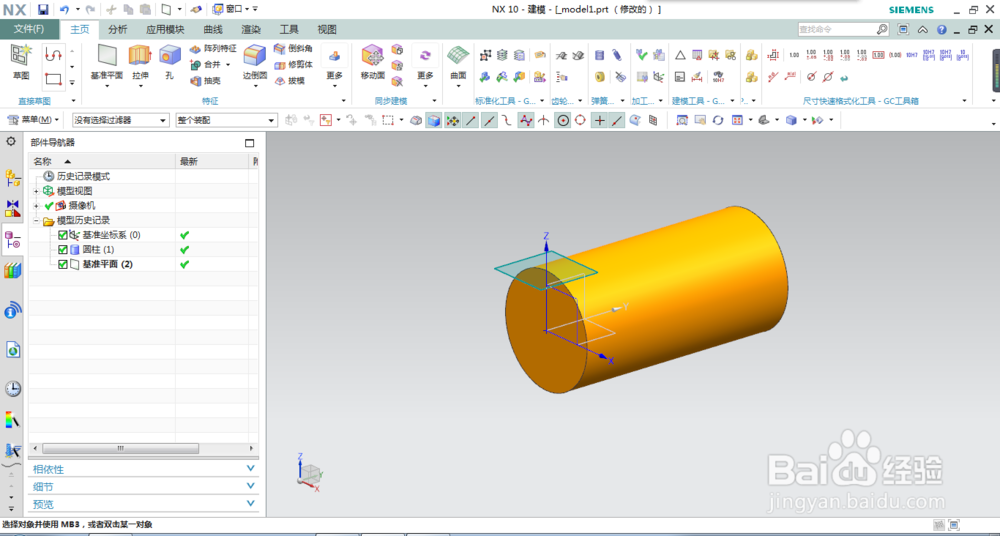

插入一个基准平面，后面用来放置键槽

4/13

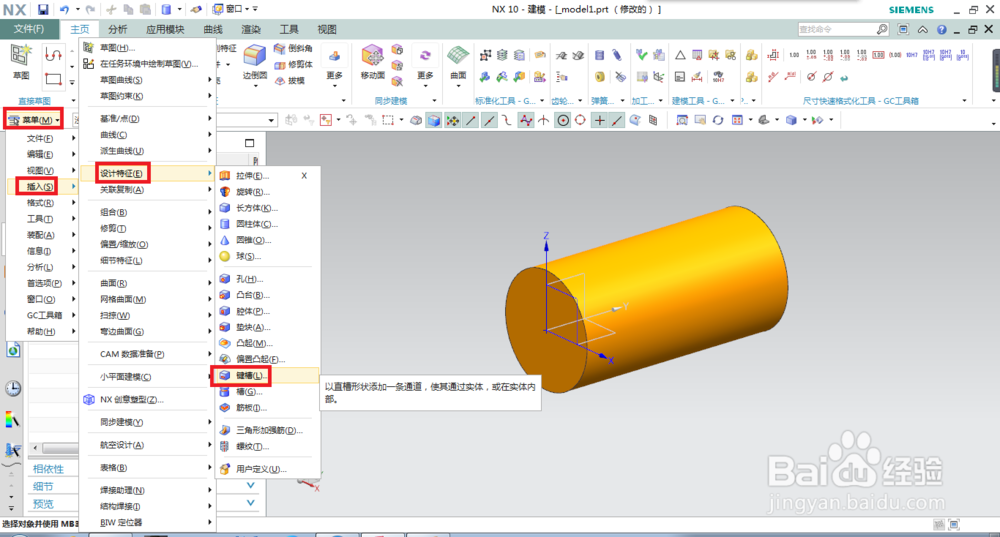

激活键槽命令。

方法：执行【菜单】-【插入】-【设计特征】-【键槽】

5/13

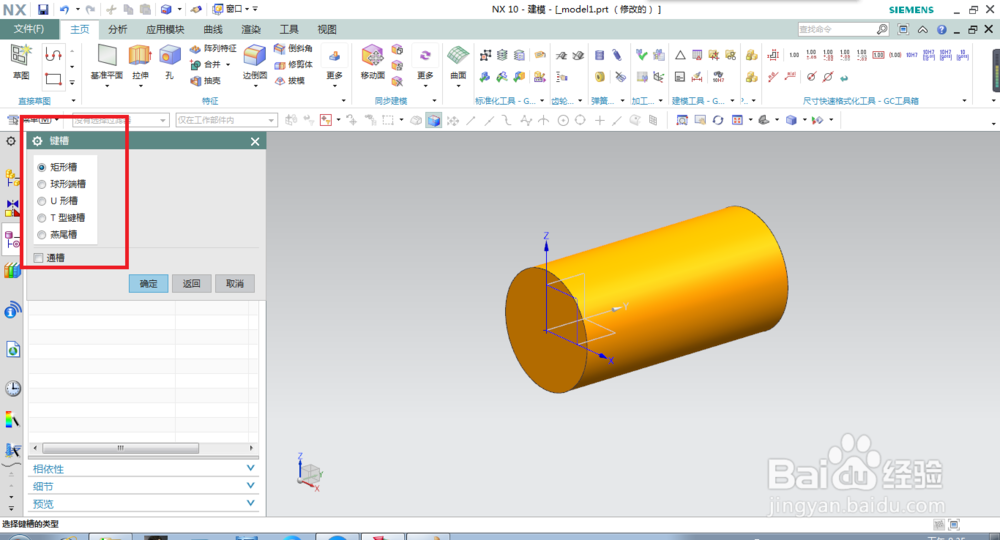

自动弹出键槽对话框。如下图所示，最开始的默认的是矩形槽

6/13

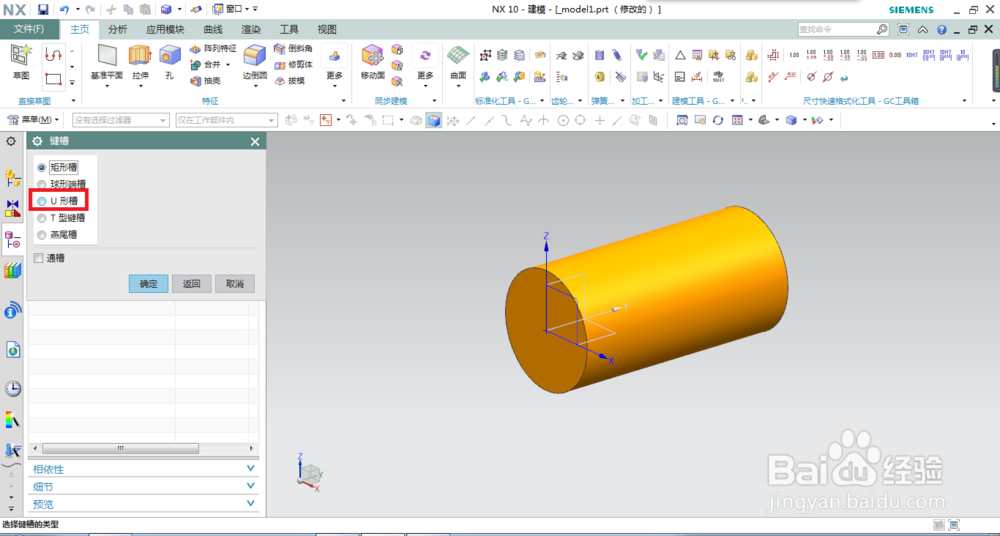

但是我们这篇经验讲的是插入U型槽，所以需要我们选择U型槽。

7/13

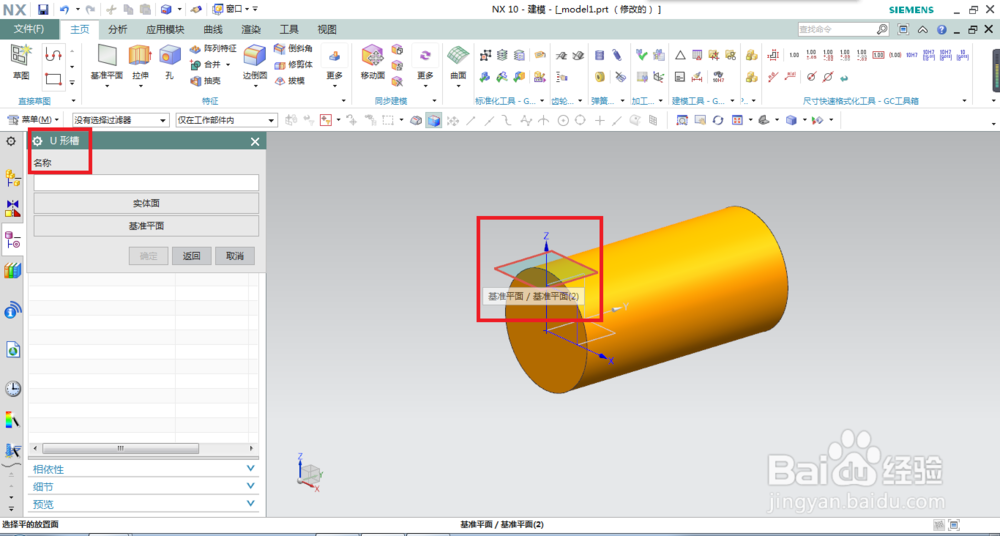

见下图，这是U型槽对话框，选择前面插入的基准面

8/13

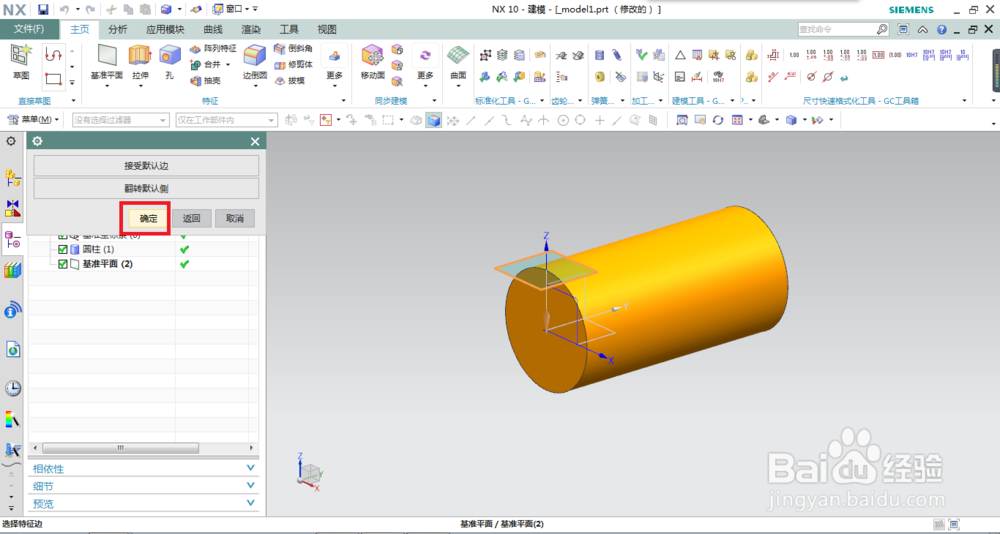

然后对话框会变成下图中所示，直接点击确定。

9/13

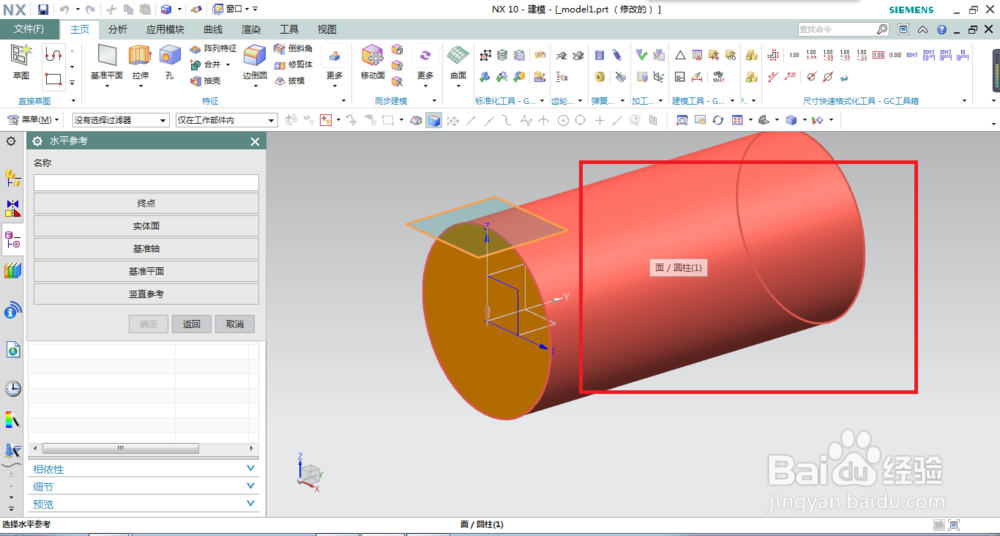

对话框又变了，在这里点击圆柱体侧面，就是下图中颜色变红的那个面。

10/13

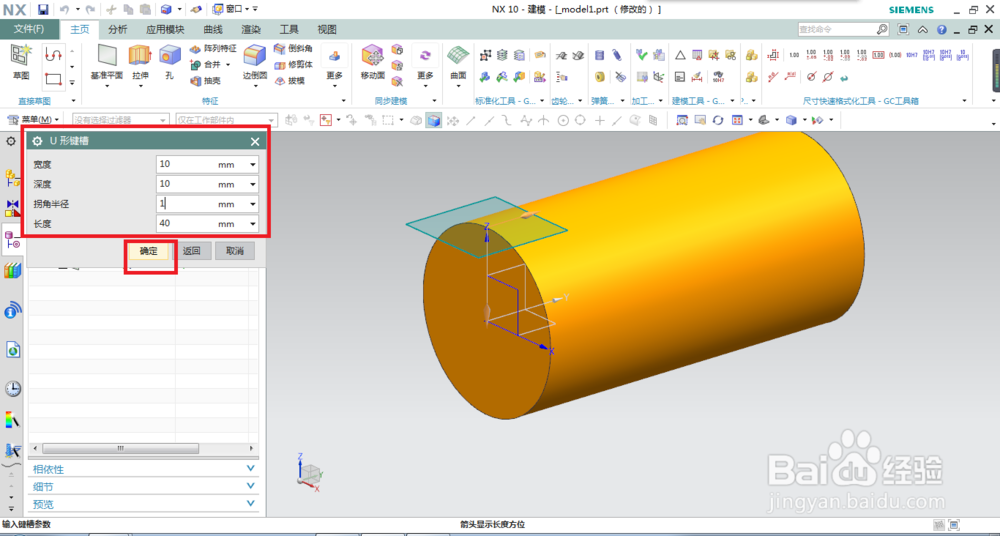

然后你会看到，对话框又变了，这是设置键槽参数的对话框，看红色框选，参数设置完毕，点击确定。

11/13

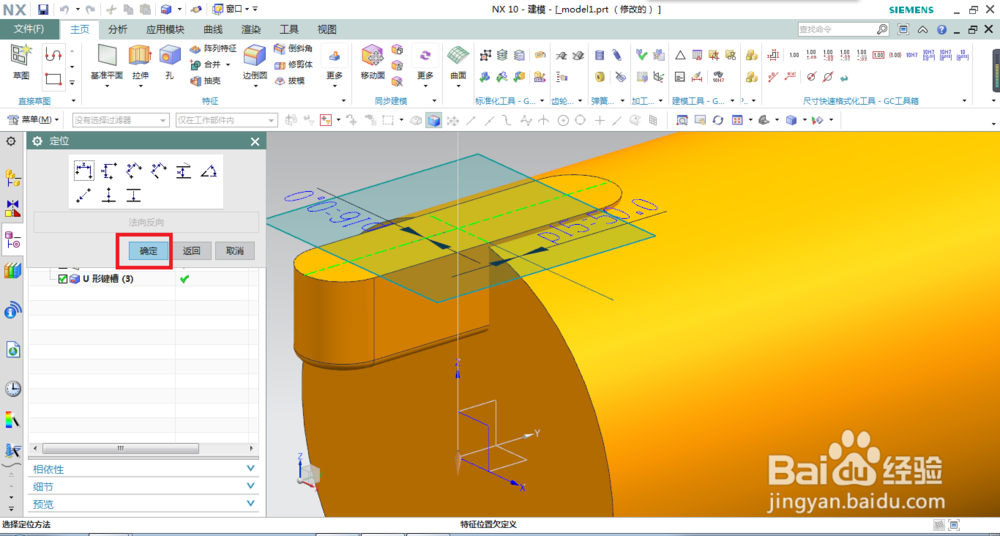

这是定位对话框，定位的方式与插入矩形键槽时所演示的一模一样，这里就不再详细叙说了，有兴趣的可以去看看那篇插入矩形键槽的经验，那里有详细的讲解。嫌麻烦的可以自己尝试着定位一下，笔者可以提示，分别选择水平定位和竖直定位。

定位完毕，会如图中所示的有尺寸标注出现。然后点击确定，就完成了键槽的插入。

12/13

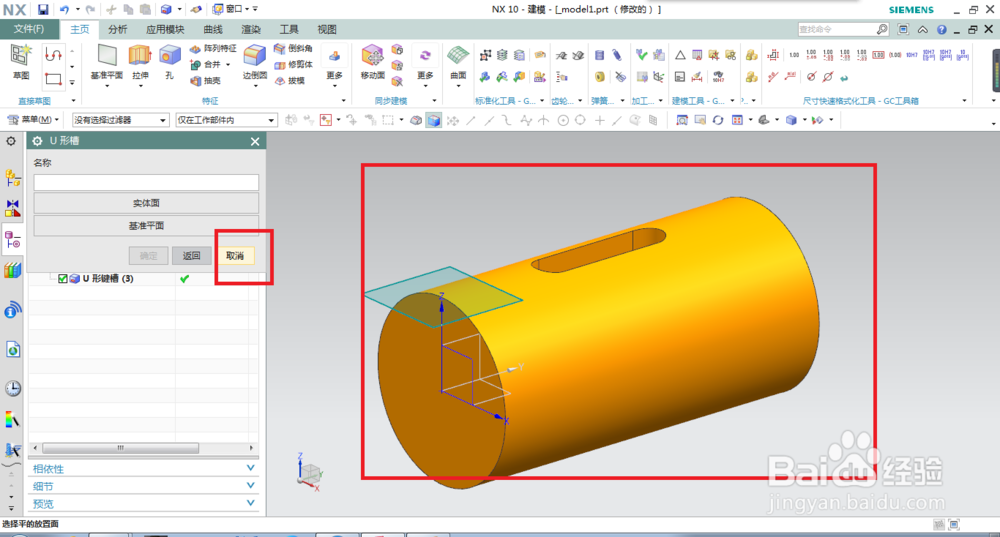

见下图，插入成功，所以左边的对话框可以取消了。

13/13

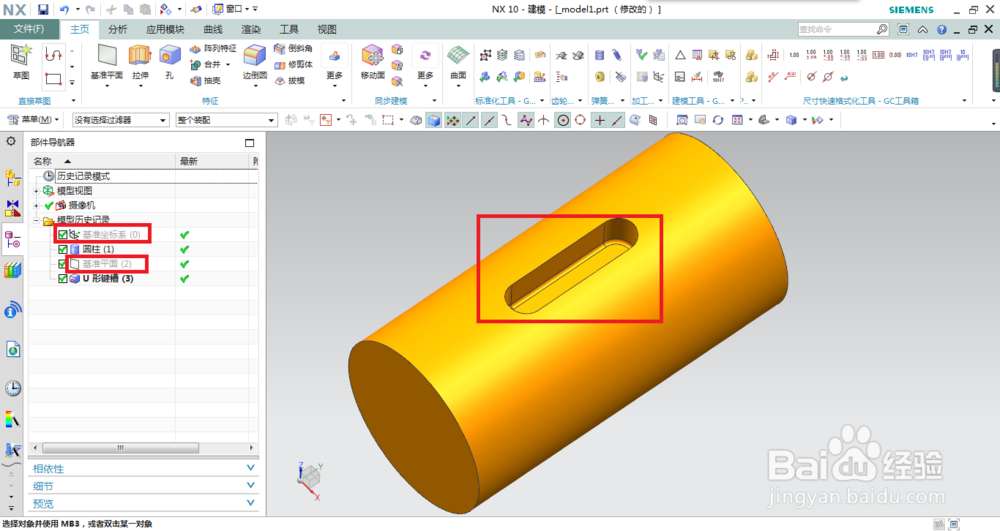

隐藏基准坐标系和基准面，然后调整方位，使可以看到U型槽的底面为止。

注意事项

如果到了定位的时候，发现还是不会，可以看笔者的另一篇经验，那是写插入矩形键槽的，里面有详细的讲解
