SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制多孔件呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/6分步阅读

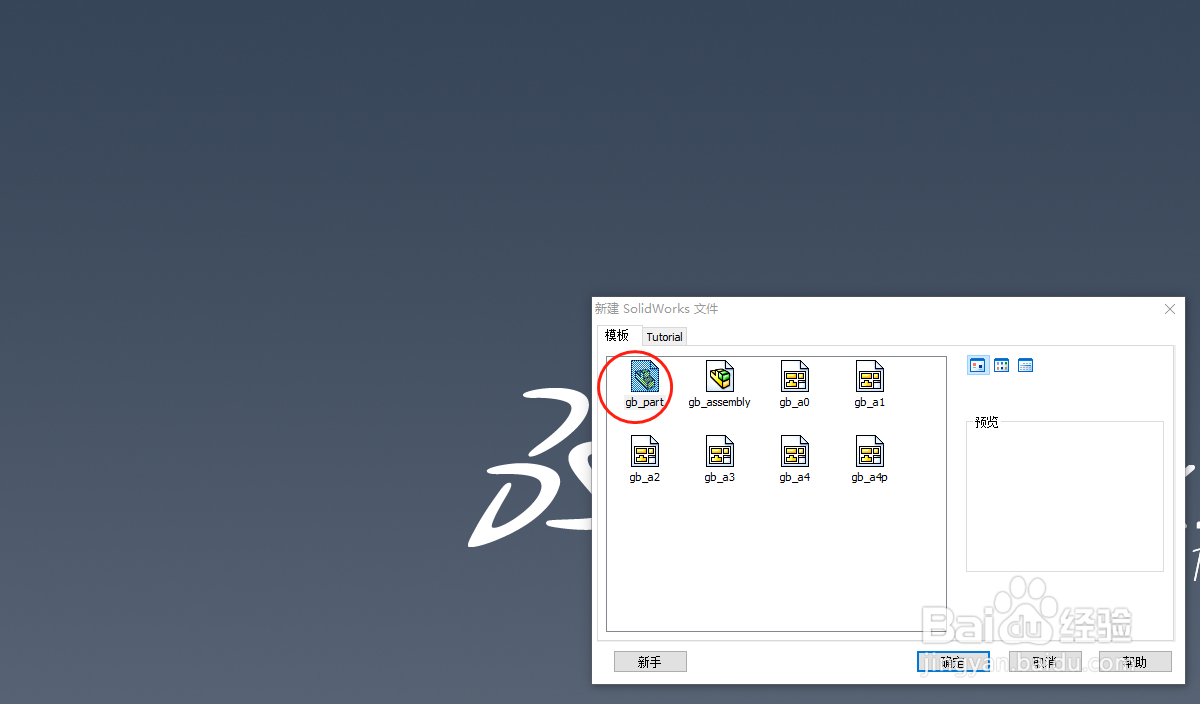

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/6

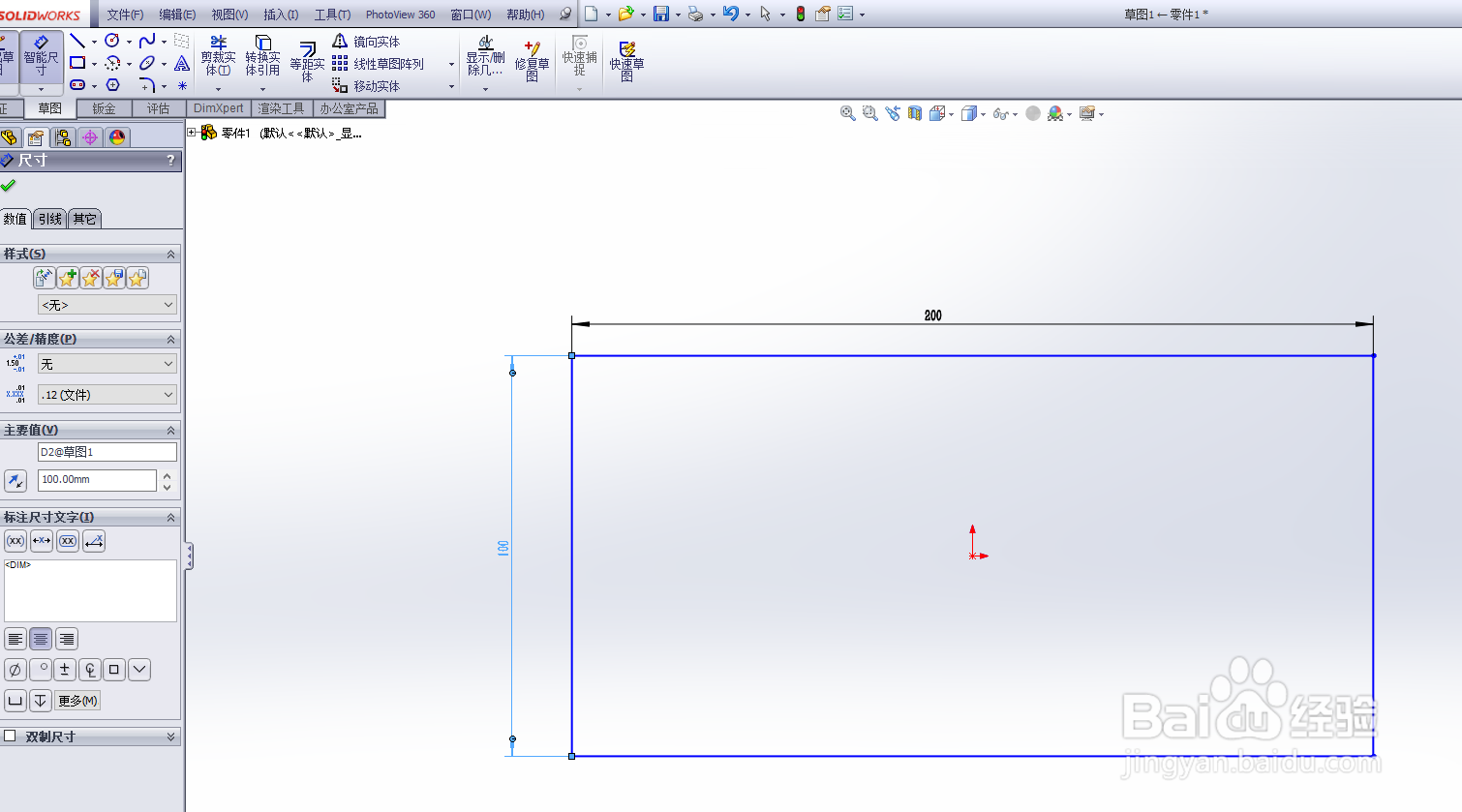

第二步，利用草图工具-矩形，绘制一个长*宽=200*100mm的矩形；

3/6

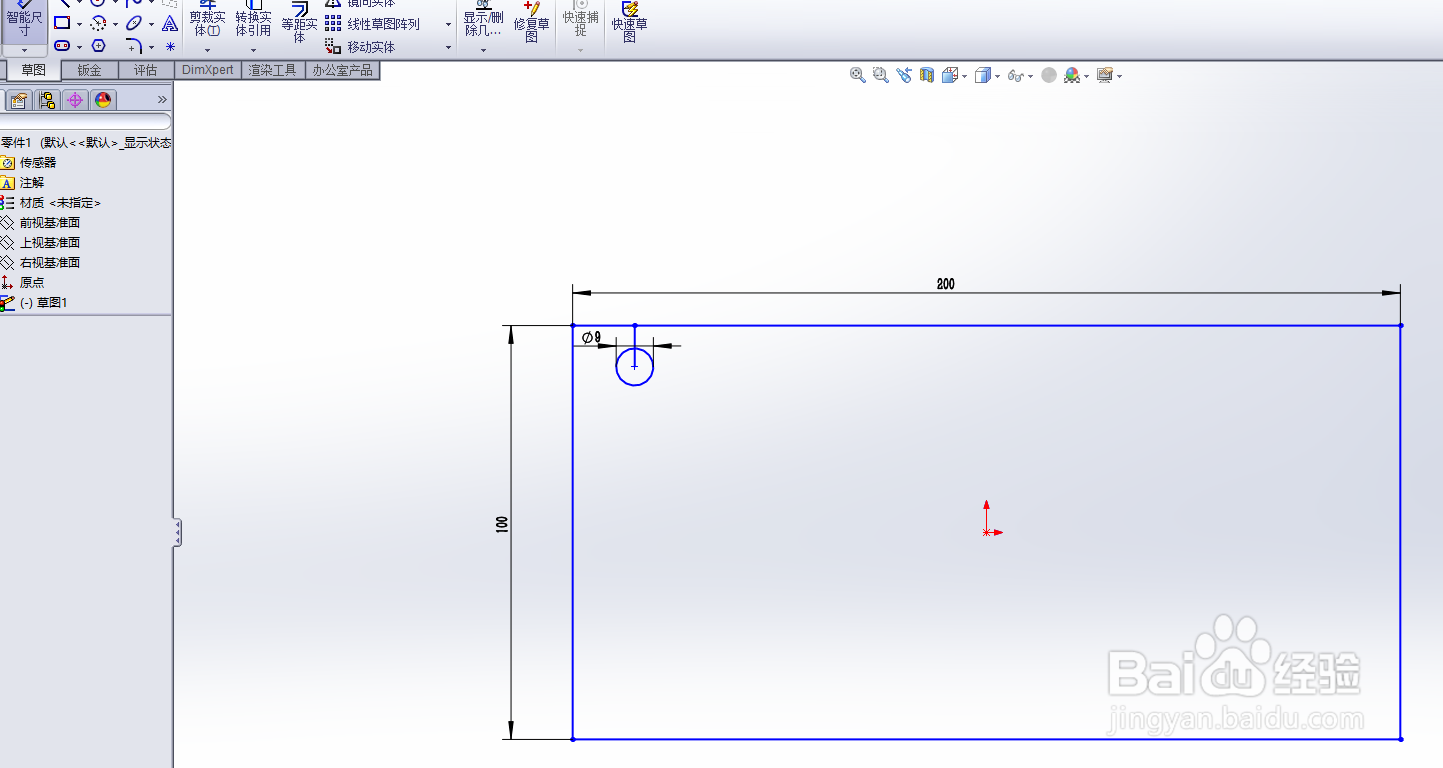

第三步，在矩形内部，利用草图工具，绘制一个直径为9mm的圆；

4/6

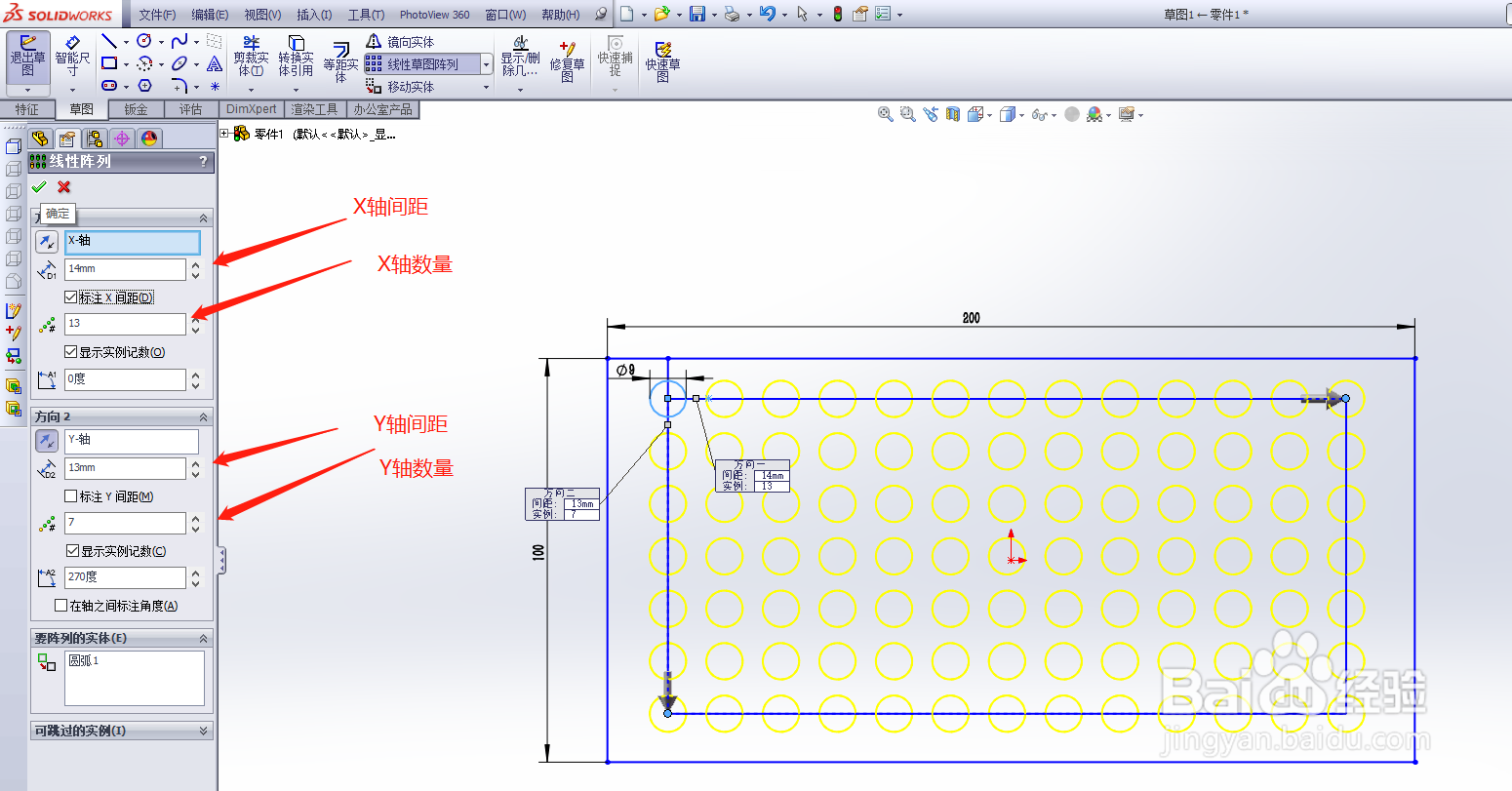

第四步，点击工具栏中的“线性草图阵列，然后选择线性阵列”,在线性阵列的属性设置框中，设置X轴方向阵列数量为13，Y轴方向阵列数量为7；

5/6

第五步，然后选择“倒角”命令下“倒圆角”，倒角半径为10mm;

6/6

第六步，利用草图工具中“拉伸凸台/基体”命令，拉伸深度为30mm，绘制完成。

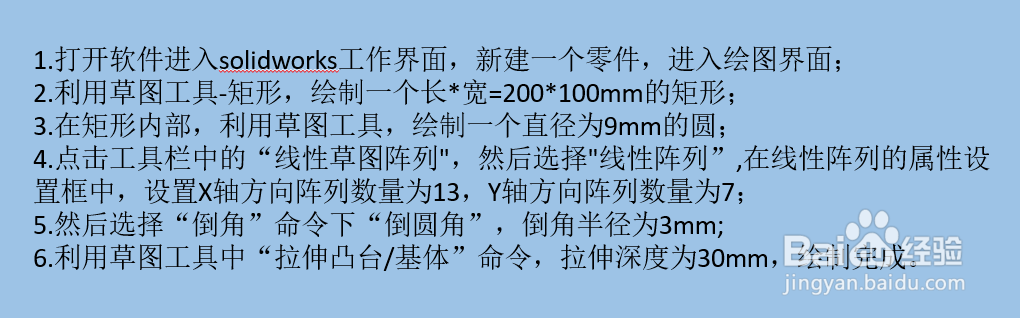

总结1/1

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个长*宽=200*100mm的矩形；

3.在矩形内部，利用草图工具，绘制一个直径为9mm的圆；

4.点击工具栏中的“线性草图阵列，然后选择线性阵列”,在线性阵列的属性设置框中，设置X轴方向阵列数量为13，Y轴方向阵列数量为7；

5.然后选择“倒角”命令下“倒圆角”，倒角半径为3mm;

6.利用草图工具中“拉伸凸台/基体”命令，拉伸深度为30mm，绘制完成。

注意事项

以上是SolidWorks草图中如何绘制凸台的方法，希望对你有所帮助26
