考全国bim证必须熟练revit软件，其实，对于学过CAD软件的人来说，学习revit会比较容易一些。绘制轴网是要在绘制标高后完成的，今天，就让我来教教你如何绘制轴网吧！工具/原料morerevit2016基本绘制方法1/3分步阅读

打开软件，进入一个建筑样板。点击项目浏览器下“楼层平面”前的“+”。

2/3

下面就会出现你的标高，选择你之前绘制的标高零点（0.000），一般没改就是标高1，双击进入。

3/3

点击上面的【建筑】，选择基准里面的【轴网】。这样就可以绘制了。

可能遇到的问题以及解决的办法1/3

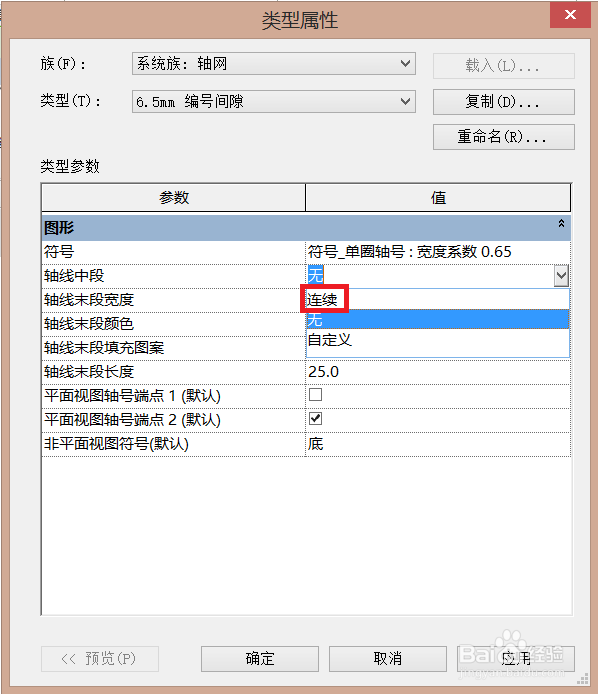

为什么轴线中间是断开的：选择你那条轴线，点击属性下 的【编辑类型】，这时弹出“类型属性”对话框，在轴线中段将“无”改成【连续】。这样就可以了。

2/3

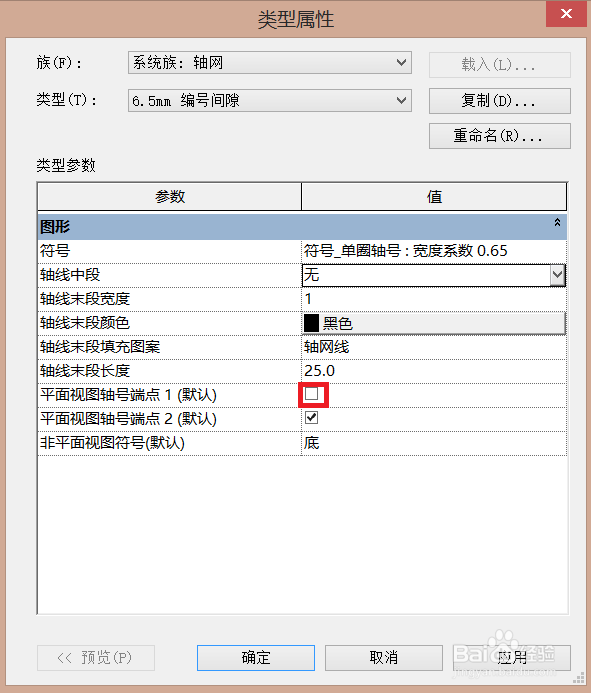

如何去掉一个轴号端点：同样的，像上个步骤一样进入“类型属性”对话框，将平面视图轴号端点1的“√”去掉即可。

3/3

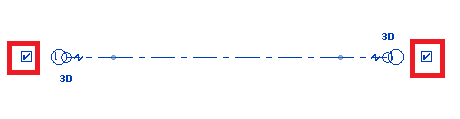

还有一种方法，你可以点击你那条轴线，这时你可以看到首尾都会有“√”，将你要去掉的点击一下就可以去掉了。
