    Solidworks 钣金成型工具(forming tool)的使用

    来源:网络收集  点击:  时间:2024-10-11
    【导读】:
    今天主要介绍Solidworks 钣金(sheet metal)成型工具(forming tool)的使用,(因为作者的solidworks软件是英文版的,参考可以看图标或者设计树)工具/原料more电脑solidworks软件方法/步骤1/8分步阅读

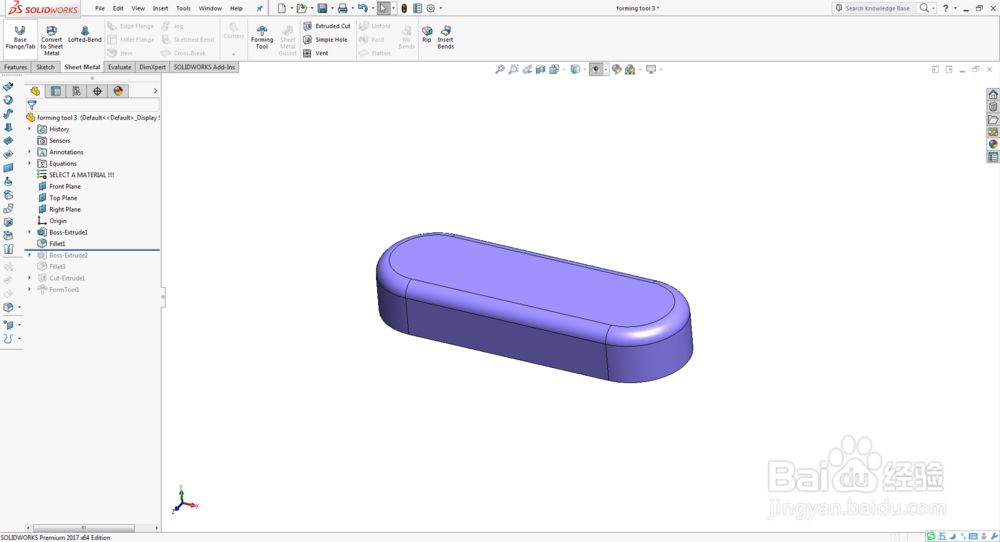

    建立“成型工具”,首先拉伸实体。边缘倒角处理。

    2/8

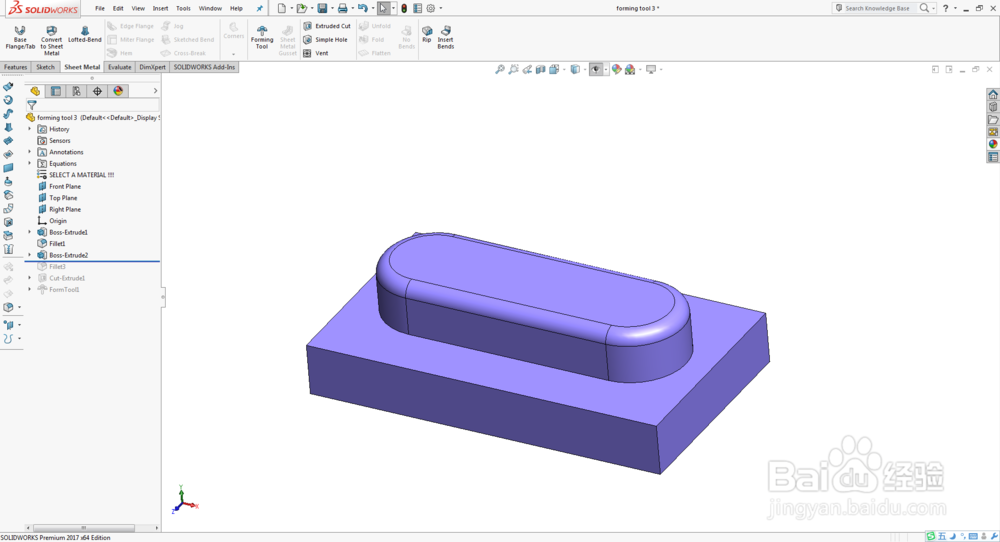

    拉伸实体。

    3/8

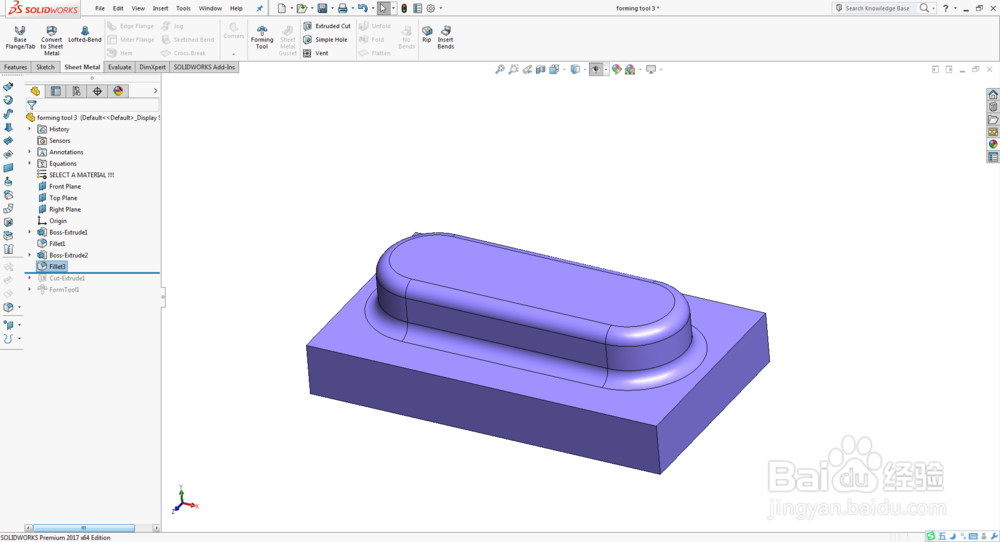

    倒角处理,倒角大小为0.25inch(英寸)。

    4/8

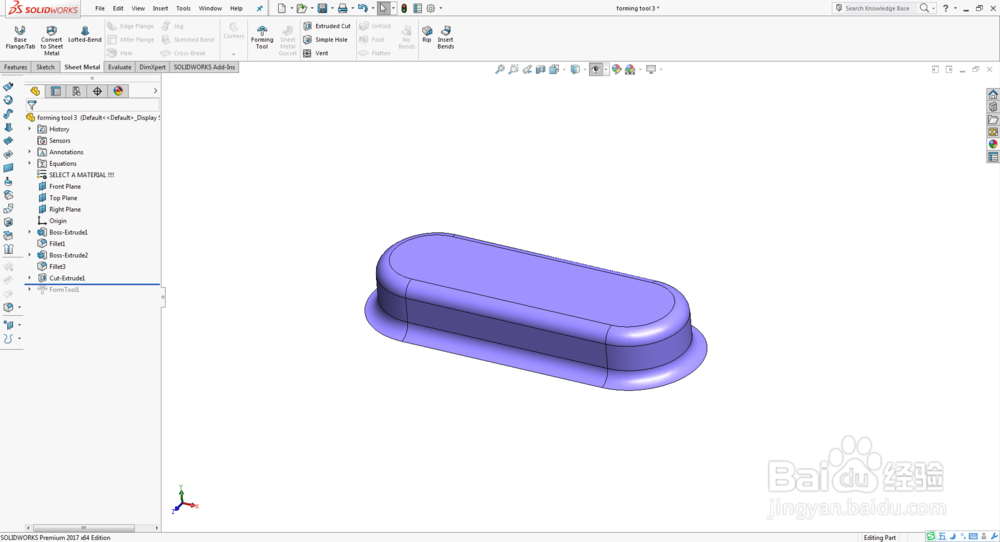

    切除多余的部分。

    5/8

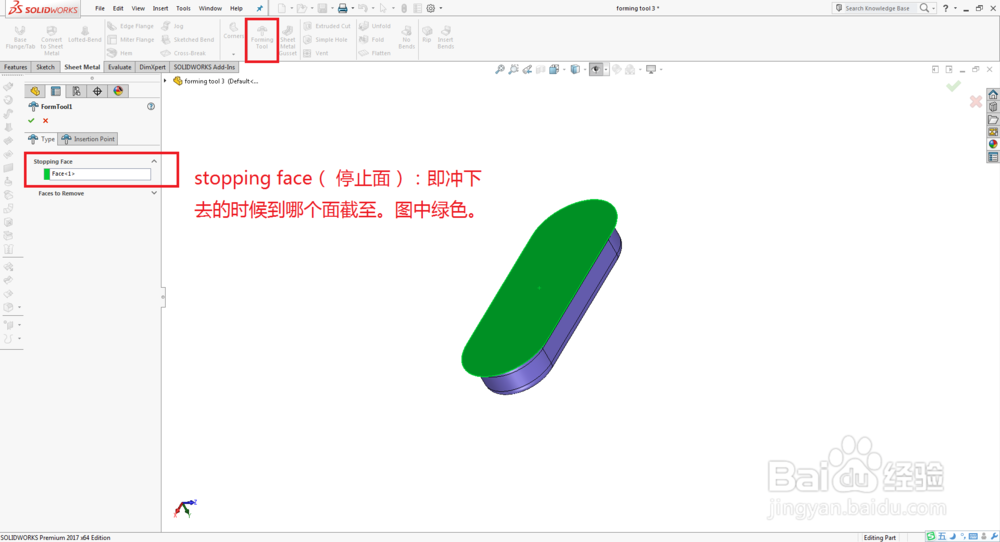

    然后找到成型工具(图中为forming tool)的工具,定义(停止面)stopping face。保存文件。

    6/8

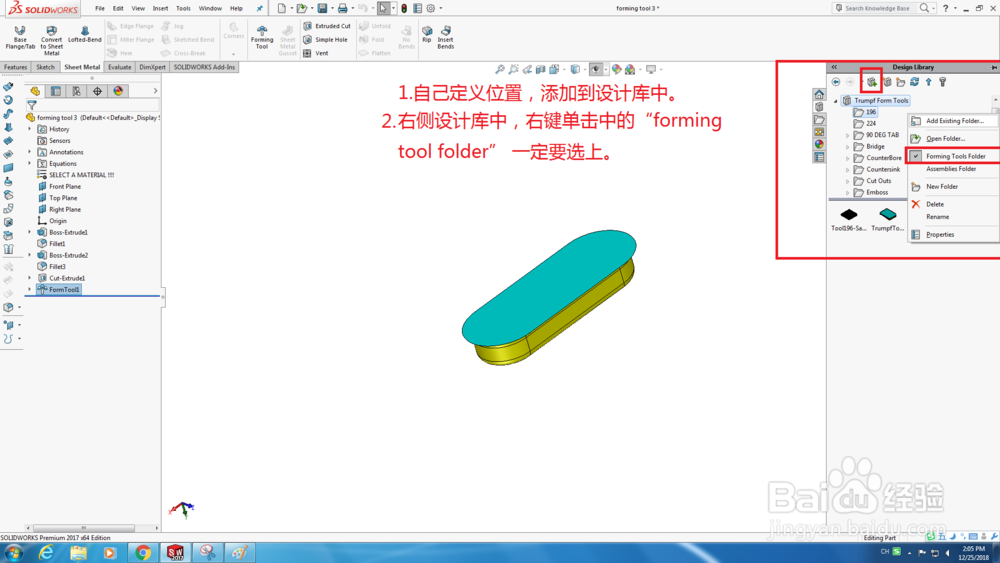

    添加到设计库中。

    7/8

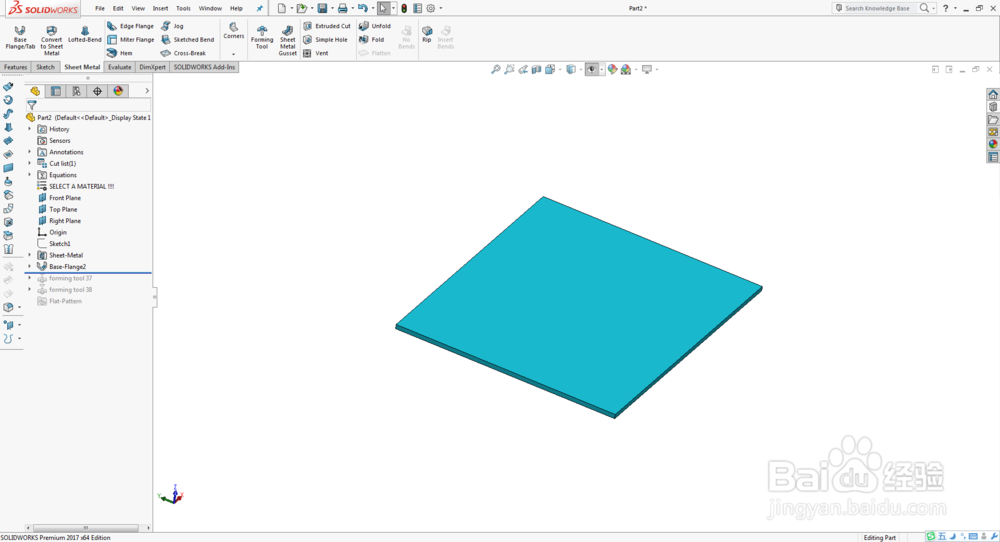

    然后就可以利用设计库中建立好的成型工具来继续接下来的设计了。新建一个钣金件,钣金厚度为 0.2 inch(为什么我只说了这个尺寸呢,之前提到前面倒角为0.25inch,当钣金厚度大于或等于0.25的时候,这个时候会出错,有兴趣的可以试一下)拉伸出来的不能使用成型工具哦。

    8/8

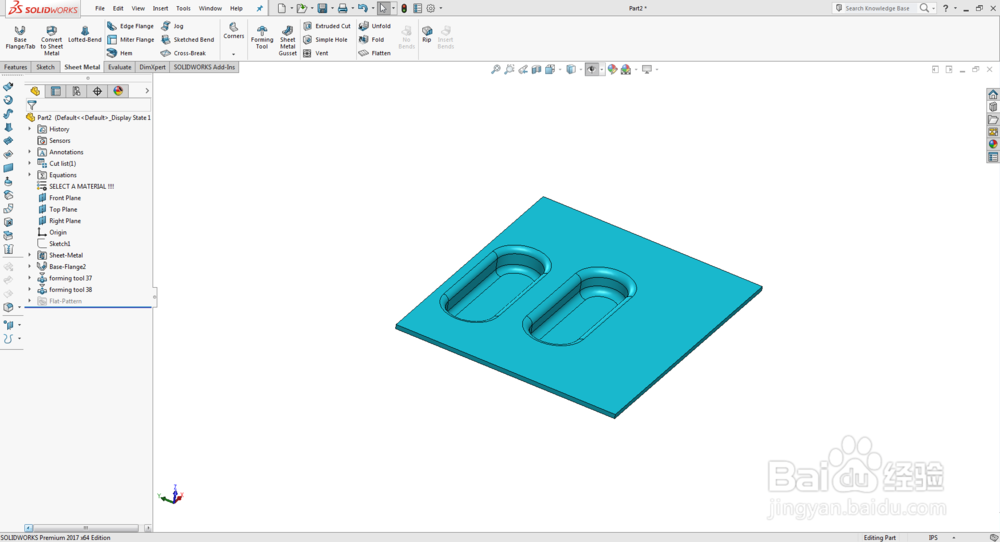

    然后直接从设计库中拖出刚刚建立的成型工具到现在实体就可以了。

    注意事项

    钣金厚度要小于倒角大小

    记得打开forming tool folder

    软件SOLIDWORKS
