这里主要介绍SIMPACK软件中柔性体的生成方法品牌型号：ANSYS16.0系统版本：Hypermesh14.0软件版本：SIMPACK2018方法/步骤1/6分步阅读

在Hypermesh中打开将要柔性化的模型*.cdb文件，此处引用的是SIMPACK帮助文件中的例子模型。

2/6

可以看到此模型已经画完网格，在实际结构柔性化时需要画好网格

3/6

打开模型的材料属性，需要定义好密度，泊松比，杨氏模量（采用国际单位）

4/6

在模型树中建立一个新的组名字“nodes”接下来将在这个组里建立主自由度

5/6

点开下边的nodes，即可选主自由度节点。先点左侧红色框中按钮，然后在模型中点击选择节点，完成后点击右侧框中proceed，即可建立好主节点。

6/6

然后输出cdb文件，此处的文件名字自己命名，此处用file命名。

方法/步骤21/1

编写ANSYS中计算命令流，第一个红色框中是上一步hypermesh中输出的带有主自由度的cdb文件名字（根据自己的命名情况修改），第二个框里是在hypermesh中建立的组，上文中以“nodes”命名的，这里要和上面所建的组名一致。文件类型是dat。

方法/步骤31/4

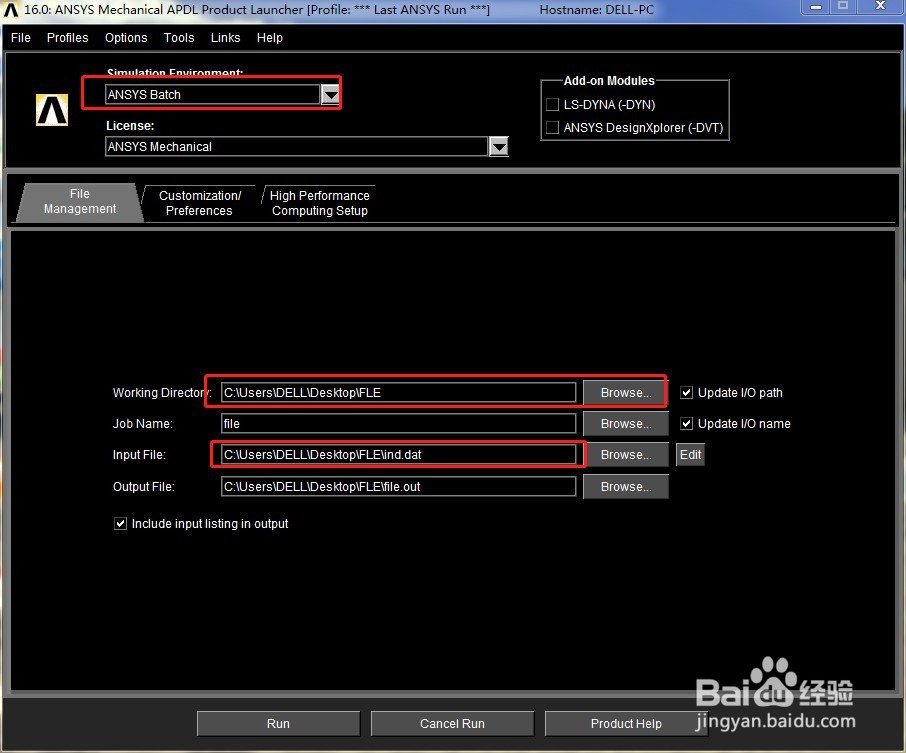

ANSYS中进行计算。此处采用ansys batch 计算模块，下边的第一个框是选择刚才hypermesh中导出的*.cdb文件所在的文件位置，第二个框中是上一步编制的命令流文件，格式是.dat类型。

2/4

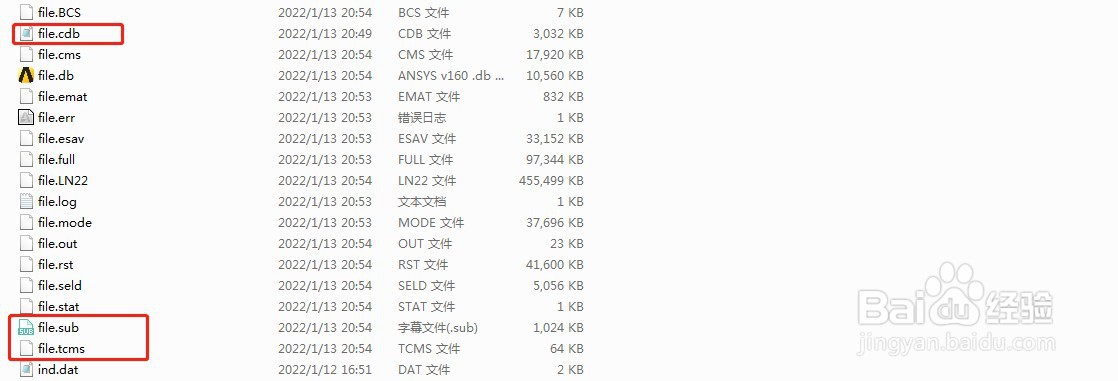

以上设置好即可计算，最终算出.sub和.tcms两个文件，然后将以上两个文件和file.cdb文件拷贝进一个文件夹用于生成柔性化文件。

3/4

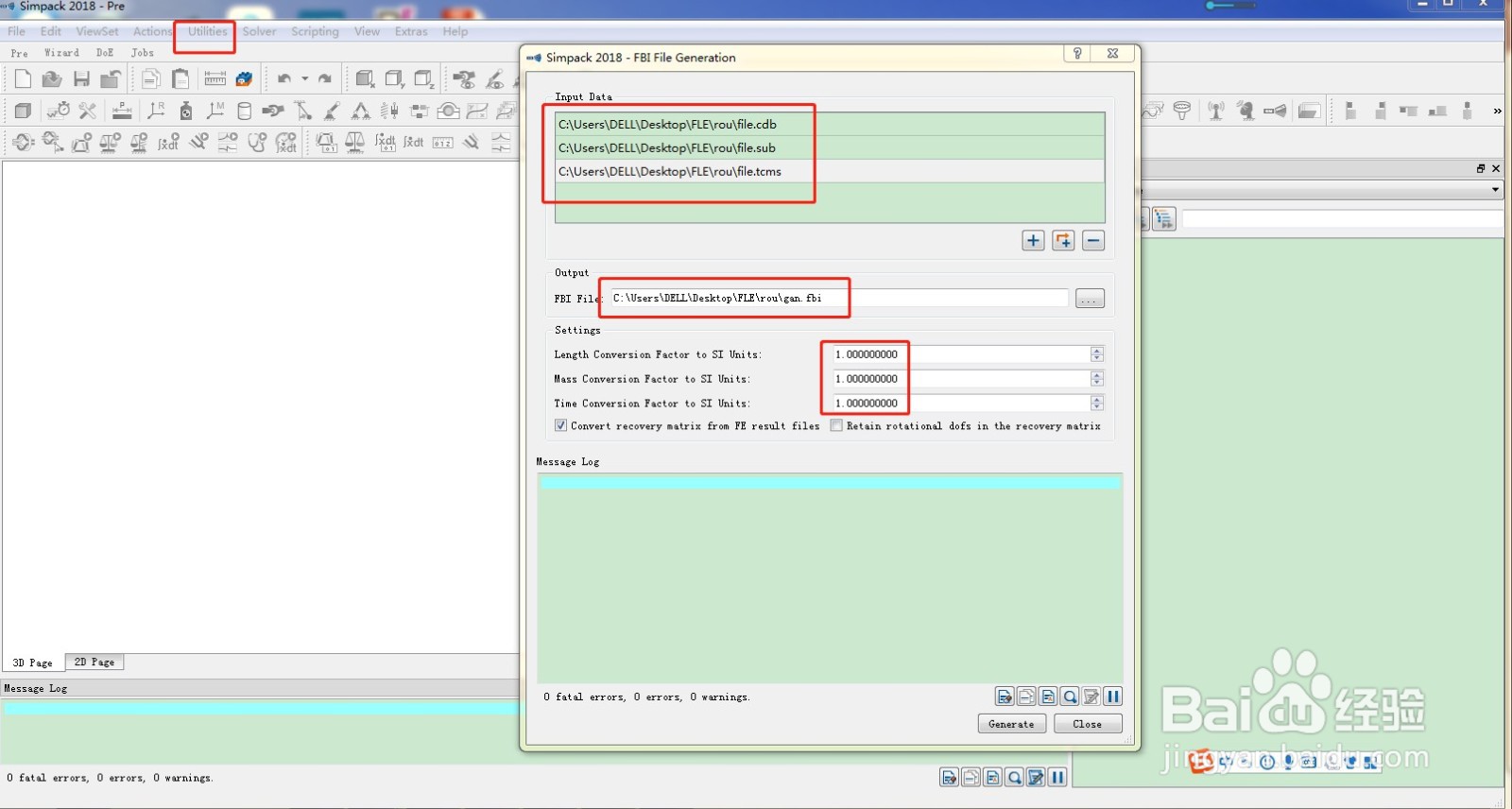

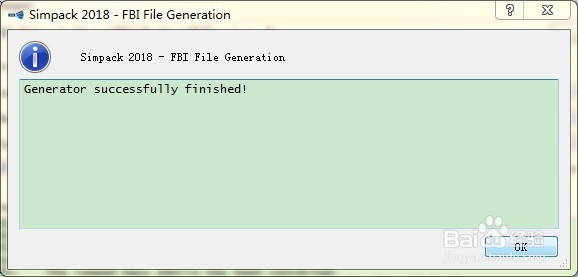

打开simpack，依次点击Utilities，FBI Files，Generation ,会出现以下界面，继续点击+号，找到以上三个文件所在的文件夹。下边的第一个框是生成的柔性体模型所在的文件夹，第二个框中是单位关系，此处均用1。点击generate，即可生成柔性体文件。

4/4

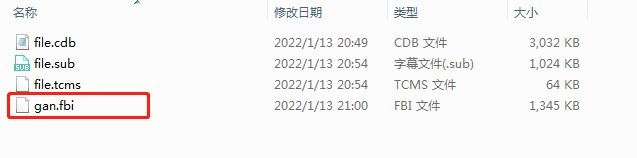

最终会在所在的文件夹生成.fbi文件。以上即完成了柔性体的生成
