使用AD9设计PCB的过程中，通常需要设置不同的格点。比如在布局时设置大格点50mil，走线时设置较小格点20mil,25mil等。这里介绍下常用格点及格点设置的方法。

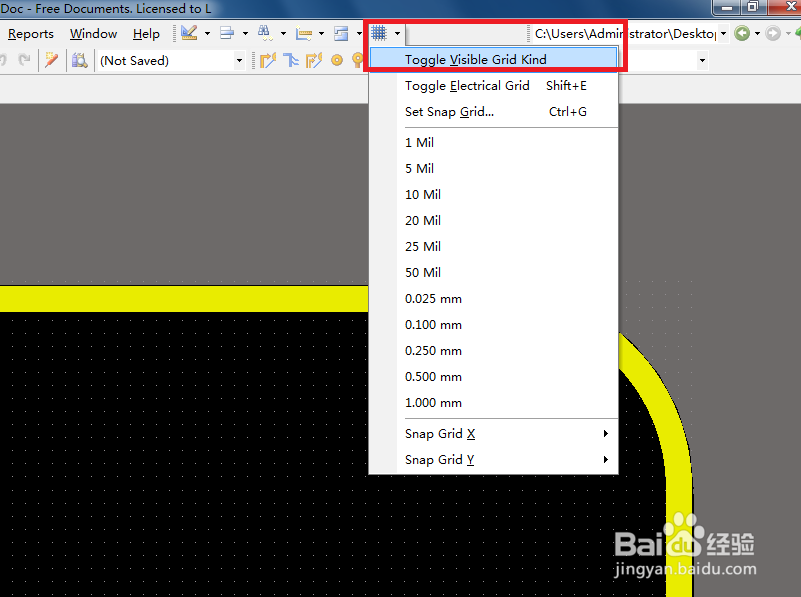

更改格点显示类型。如图，在工具栏中找到网格状的图标，点击下三角，选则Toggle Visible Grid Kind，可以实现显示格点在网格和点阵模式之间切换。

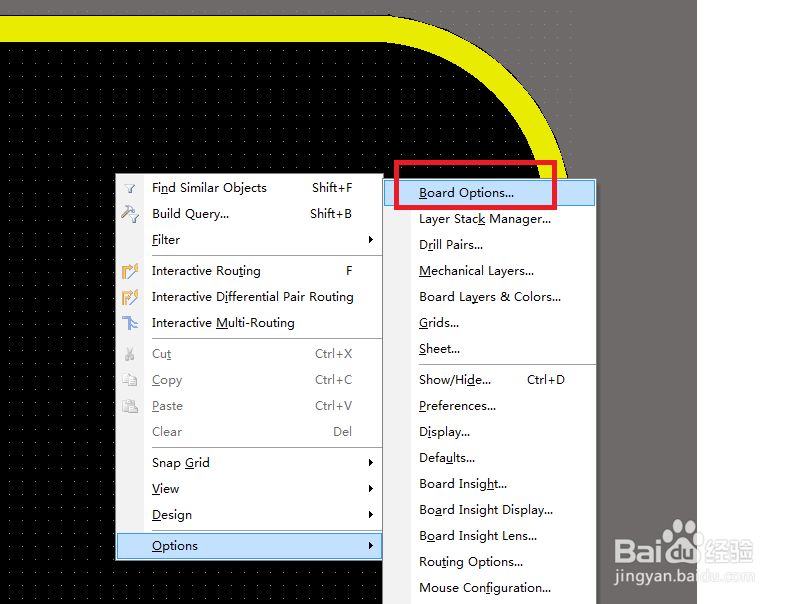

调出格点设置窗口。右键->Options->Board Options，或使用快捷键'O+B'。

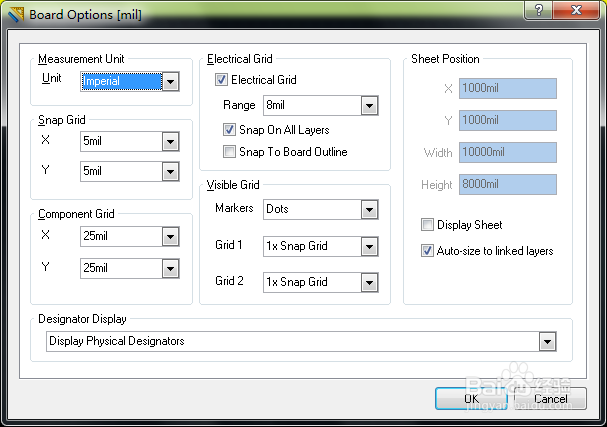

设置格点。格点属性框如图。可以设置四种格点的大小：

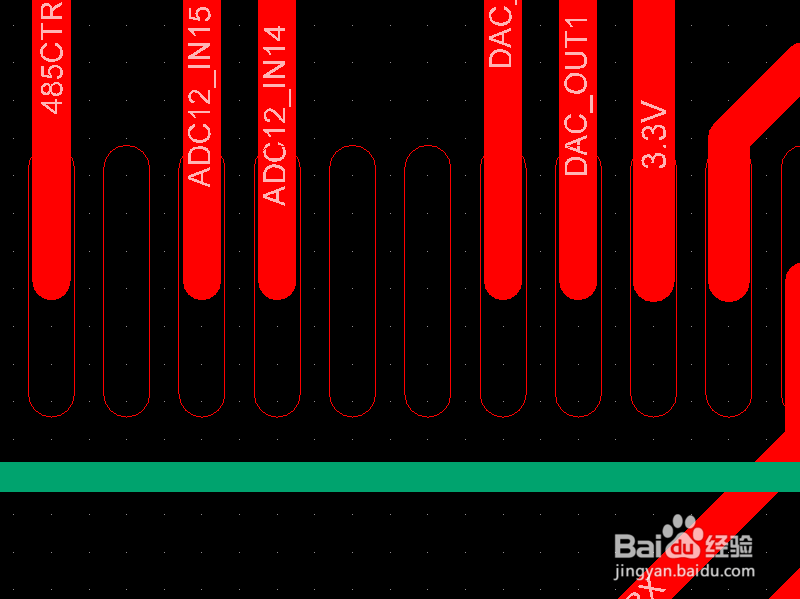

以显示Component Grid设置(0.25mm,0.25mm)为例，看下0.5mm间距的芯片引脚显示的状态，如图。（为了能看到效果，设置Visible Grid(0.25mm,0.25mm)）

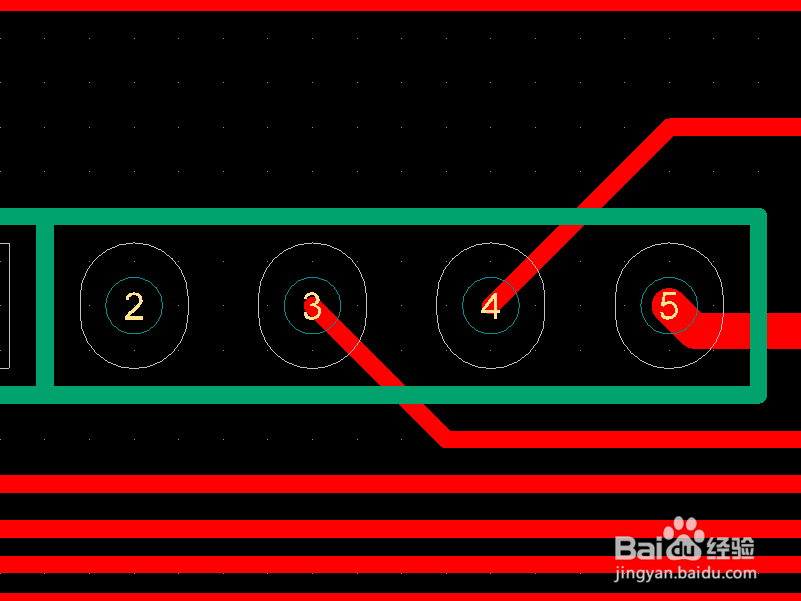

Component Grid设置(25mil,25mil)，看下2.54mm间距的插座引脚显示的状态，如图。（为了能看到效果，设置Visible Grid(25mil,25mil)）

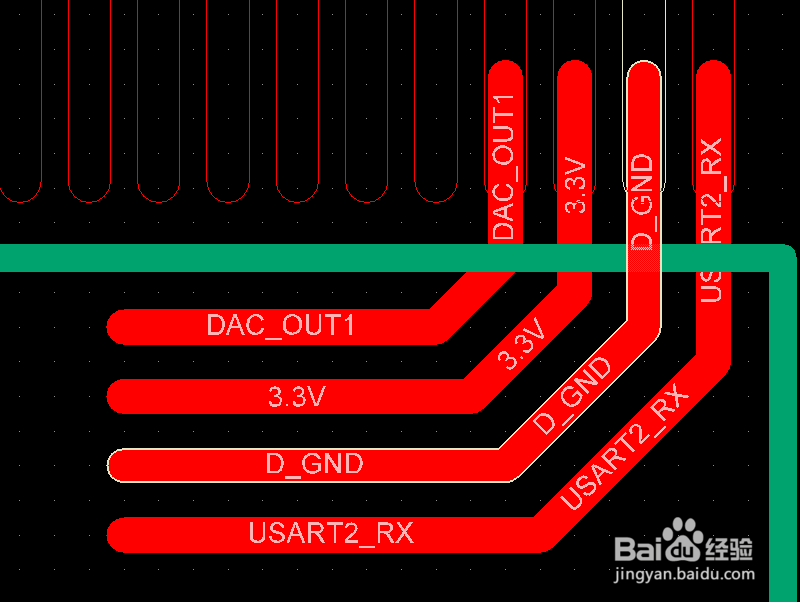

Snap Grid设置（0.25mm,0.25mm），Visible Grid设置(0.25mm,0.25mm)，走线状态，如图

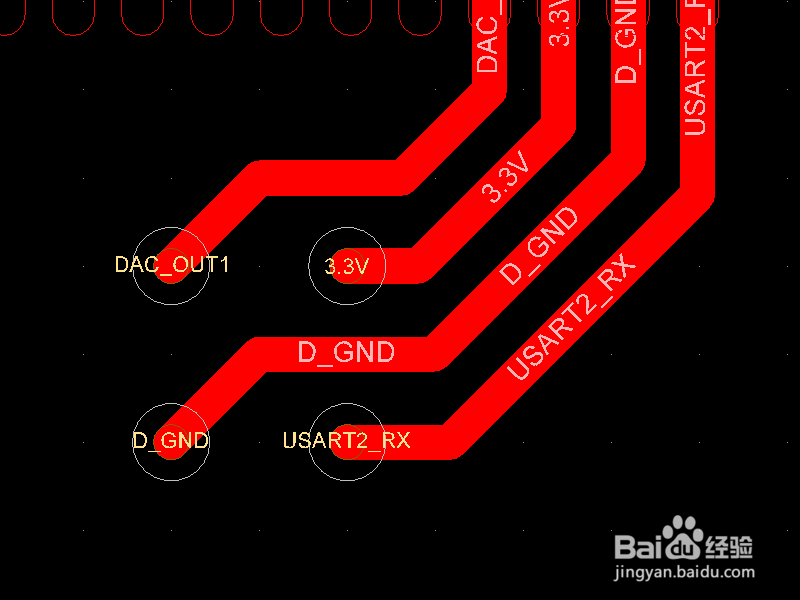

Snap Grid设置（25mil,25mil），Visible Grid设置（25mil,25mil），过孔放置，如图
