介绍Pro/E 画五角星的方法，类似的方法也可画三角、四角、六角……等多角星。

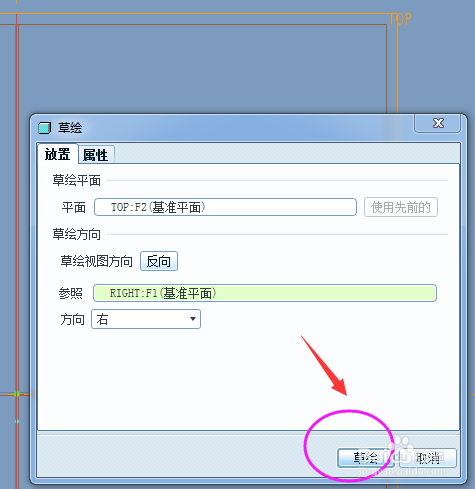

打开或新建零件，新建草绘，可选Top面做草绘平面。

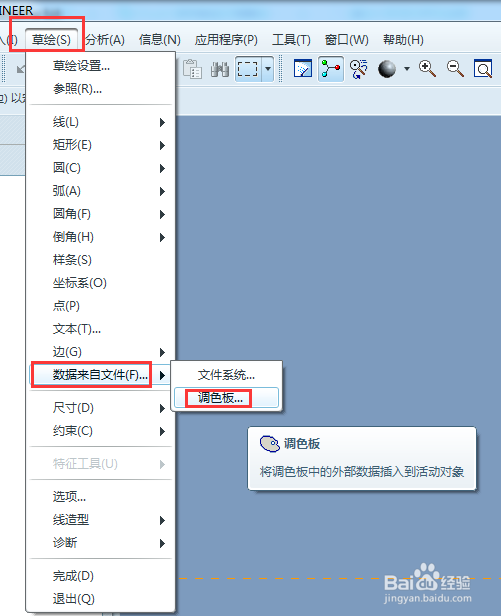

进入草绘界面后，依次点击“草绘”-“数据来自文件”-“调色板”。

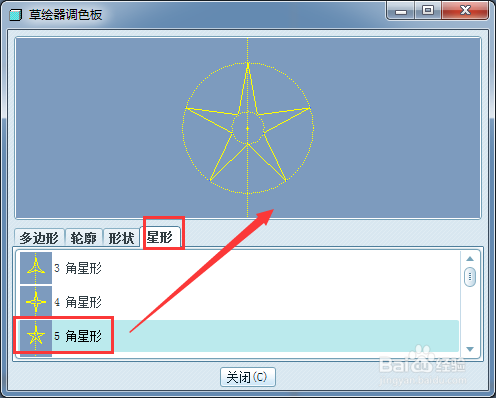

系统弹出“草绘器调色板”的属性窗口如下所示，点击“星形”，选择五角星并双击，然后移动光标到草绘界面，会出现一个+，随意找个位置单击鼠标左键将其放置。

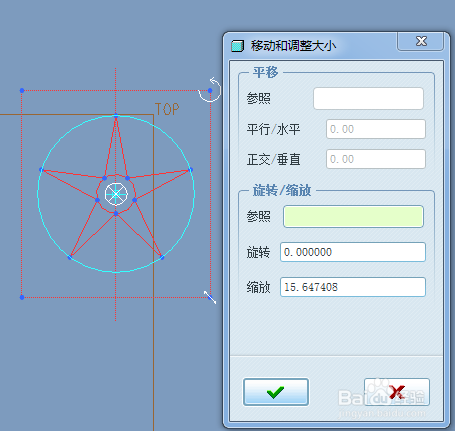

五角星放置在草绘界面后的效果如下，会默认一个尺寸和位置。

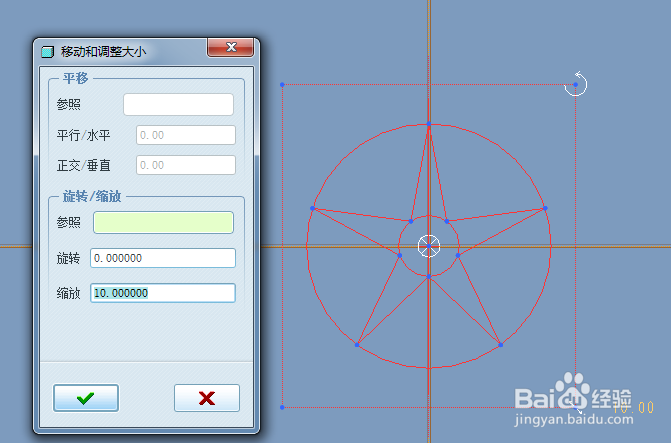

调整缩放比例为10，拖动五角星的中心至原点，不进行旋转。

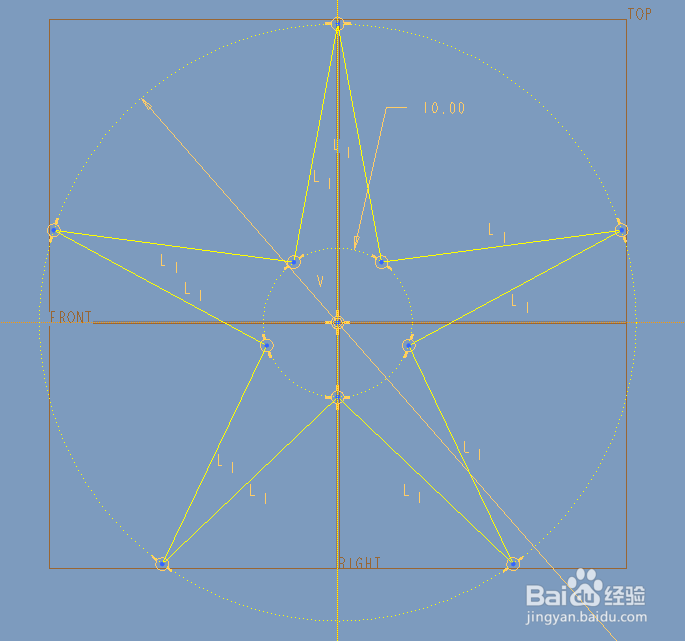

调整好的五角星效果如下。

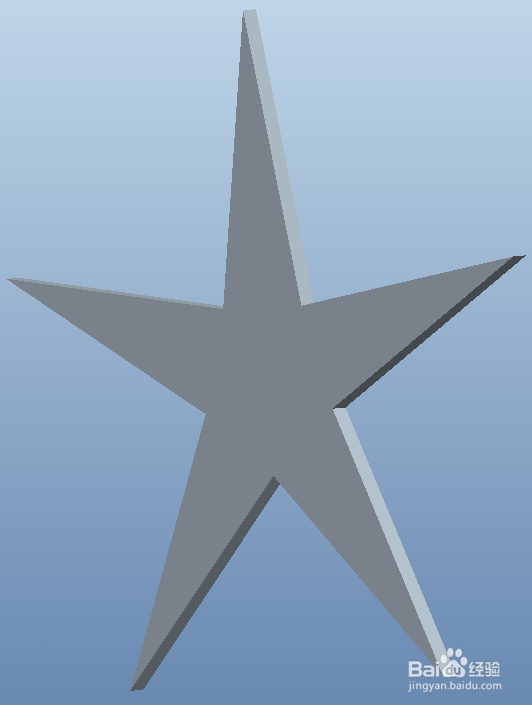

可通过拉伸形成下图所示的五角星实体，当然也可进行旋转等其它特征操作。
