在PCB设计中我们经常会将元器件旋转方向或一定角度的问题，这些画PCB的技巧分享给大家，与大家共同学习。工具/原料moreAltium Designer 15电脑需要处理的PCB文件方法/步骤1/3分步阅读

打开Altium Designer软件并打开需要处理的PCB文件，将需要旋转的元器件图纸部分移到合适的位置。

2/3

顺向或逆向旋转：

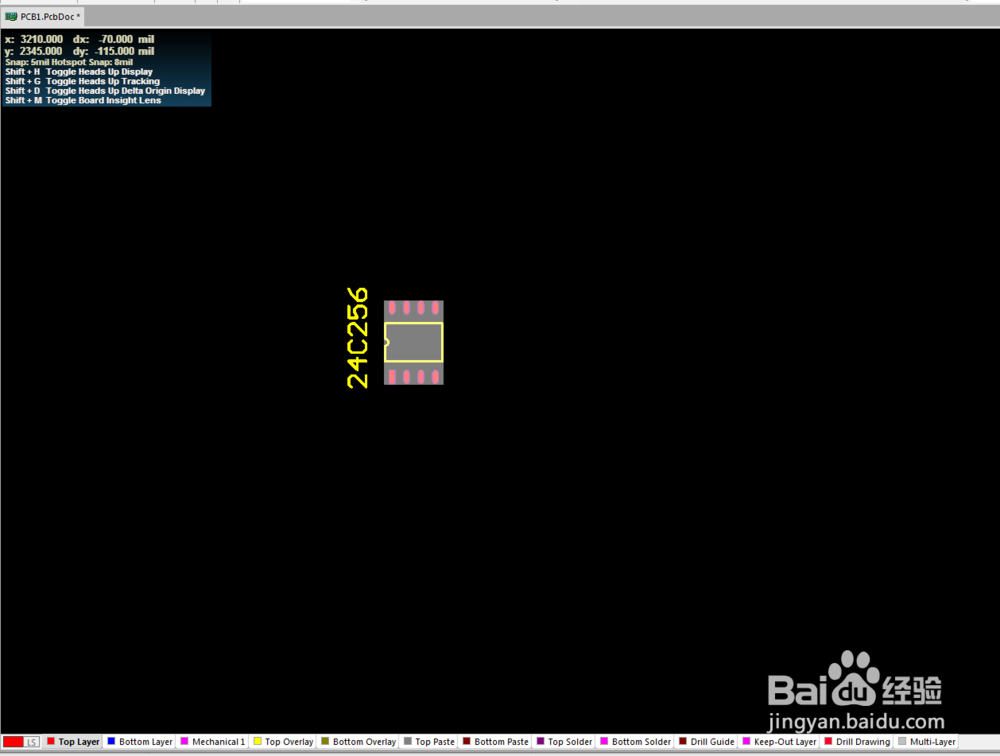

选中需要旋转的元器件，鼠标左键选中后不放，并移动元器件，同时按下键盘空格键space，此时元器件便逆向旋转90度；

3/3

重复上面的动作，选中元器件不放并移动元器件，同时按下键盘shift键+空格键space，此时元器件便顺向旋转90度；

方法/步骤21/4

任意角度旋转：

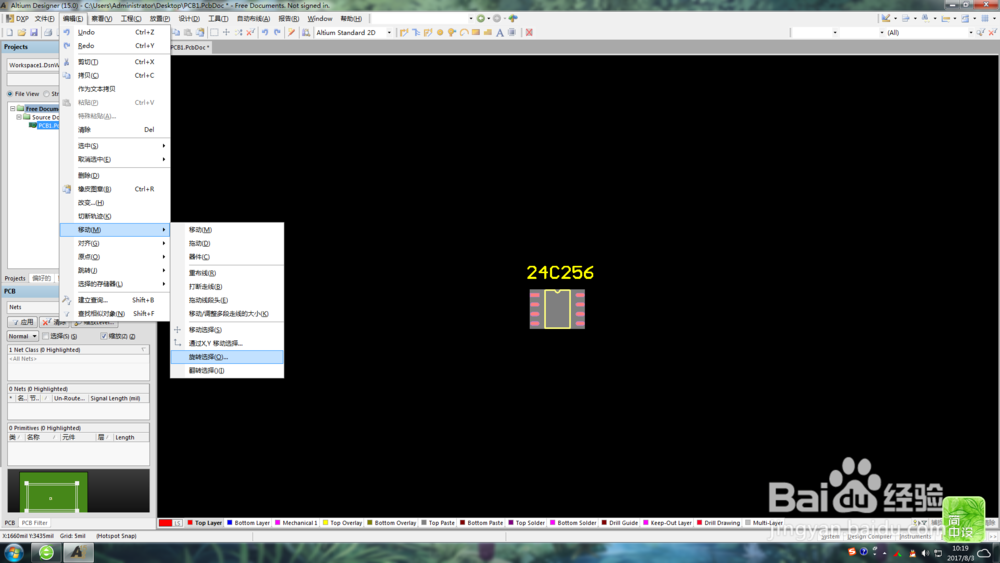

选中需要旋转的元器件，点击编辑(E)移动(M)旋转选择(O),就会出现下图的界面

2/4

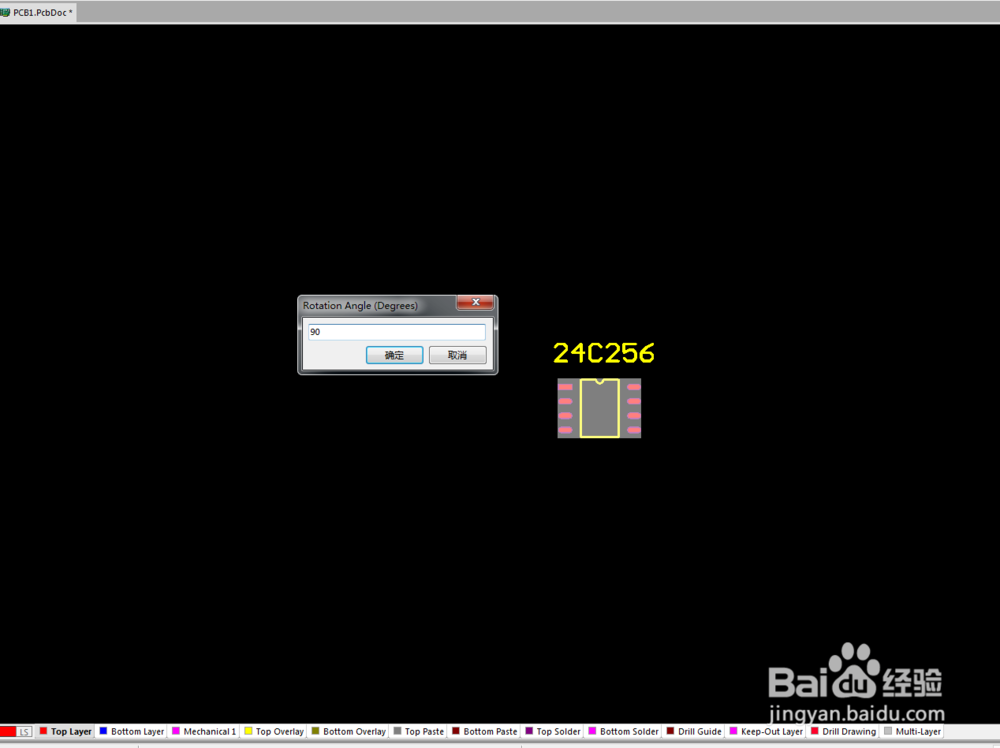

输入要旋转的角度，点击确定，然后再点击一下工作界面，旋转后的元器件就出现在你面前了。

3/4

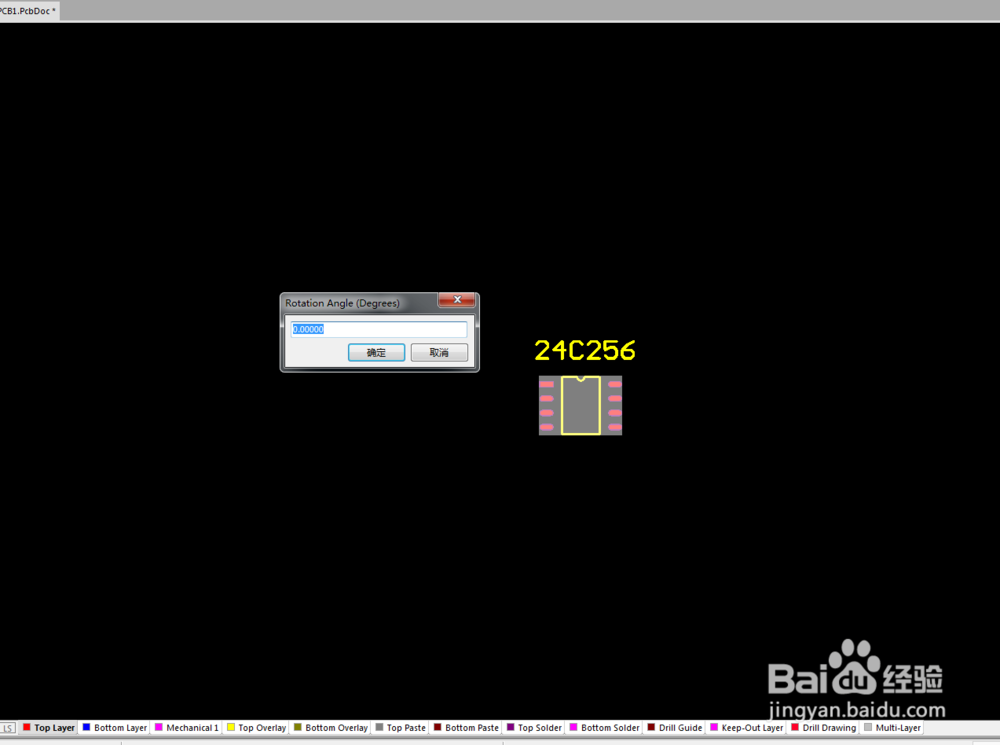

也可以直接用快键键E+M+O,出现下面的界面，这样好像更快捷一些

（温馨提示：快捷键需要在输入法英文模式在才有用哦）

4/4

注意哦：这旋转也是逆向旋转，想要顺向旋转输入负的角度值就可以啦

方法/步骤31/2

元件属性旋转角度：

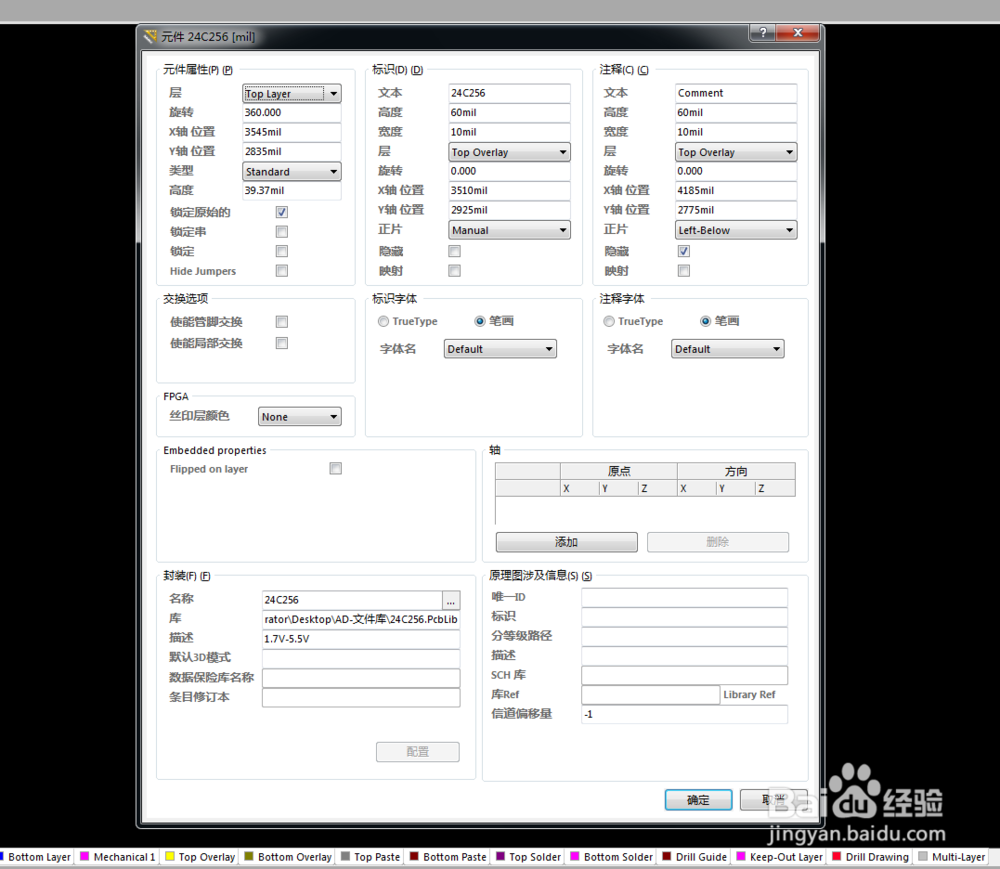

鼠标双击需要旋转的元器件，就会出现以下界面

2/2

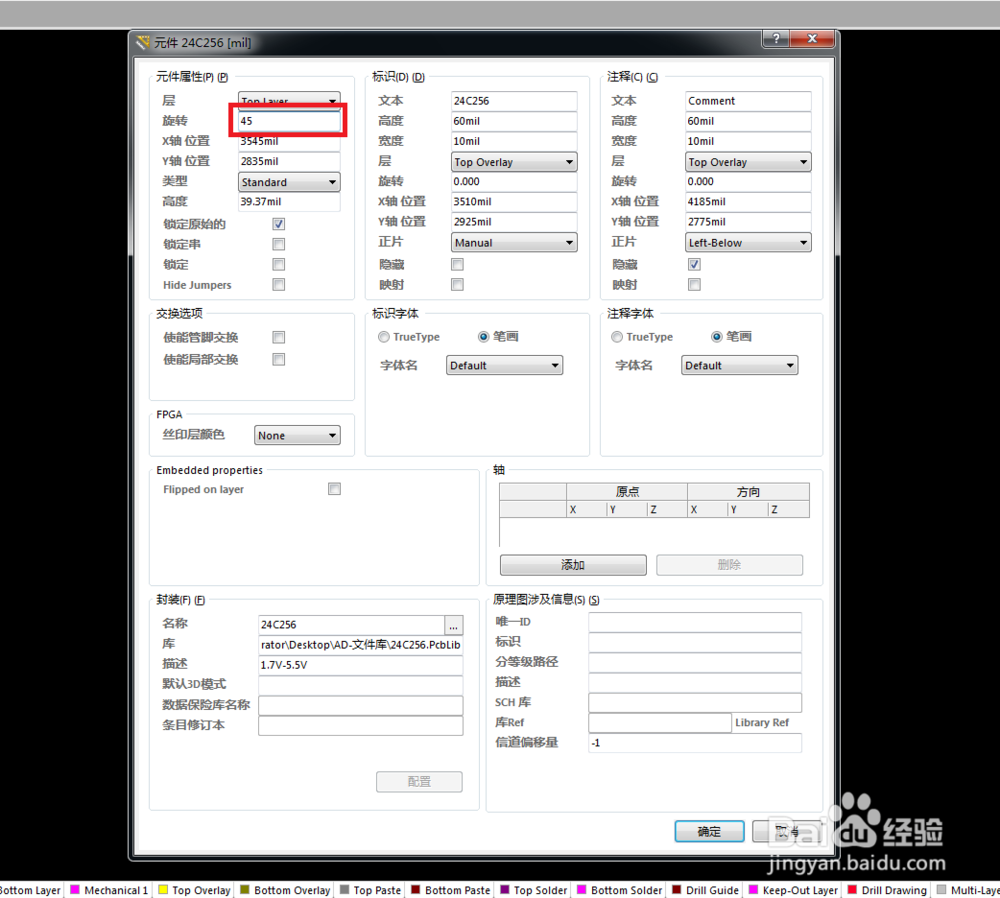

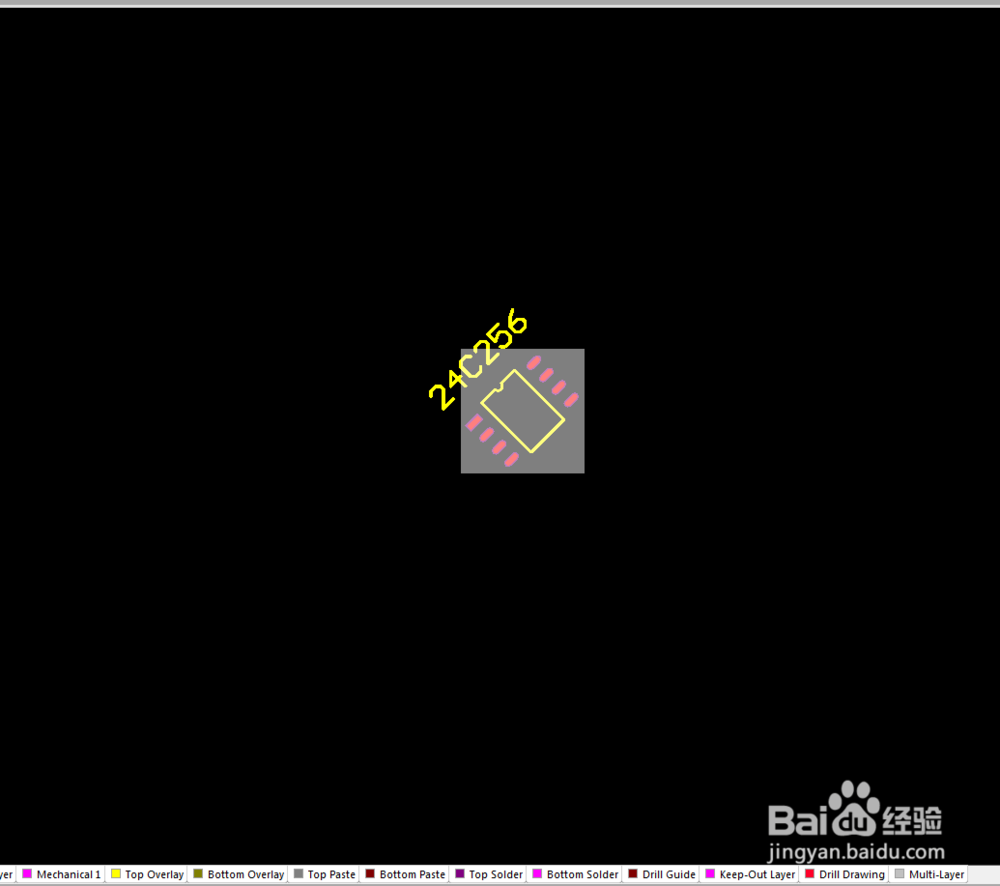

将旋转设定值一栏的值设置成你想要旋转的角度值，并点击确定，就可以啦
