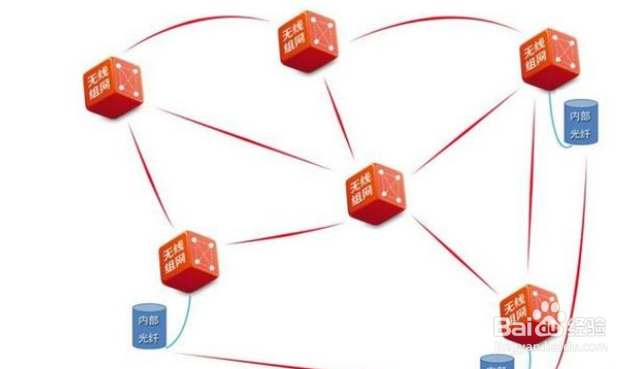

对于别墅和多层住宅，需要考虑全宅智能化系统，包括智能照明、安防监控等，整个网络的架构不仅是无线网络覆盖，还需要考虑其它系统的冗余。整个网络数据的核心层都是千兆的，在此基础上实现高清视频点播、NAS存储等，实现无线WiFi全覆盖也是没有问题的。方法/步骤1/6分步阅读

网络系统设计架构

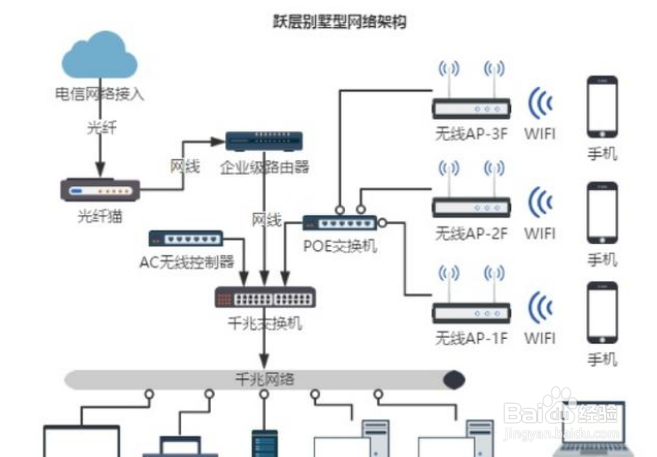

在跃层别墅型网络系统中，出口采用企业级的路由器，主交换机采用品牌的千兆交换机。无线网络全部采用专业的无线AP，公共区域餐厅、客厅等采用吸顶AP，房间采用面板AP，通过POE交换机直接使用网线供电，通过AC管理器统一管理无线AP，可以实现WiFi漫游，稳定性也很高。网络架构设计如下图所示

2/6

主交换机采用千兆交换机，满足NAS存储、高清视频点播的需求。无线网络覆盖全部采用千兆AP，6类线连接到POE交换机，无需额外的电源，稳定性相比无线路由器改的AP模式要好很多，并且可以实现WiFi漫游，不需在多个AP之间来回切换信号。UBNT等品牌的AP，可以免去AC控制器，使用电脑软件管理。

3/6

网络布线

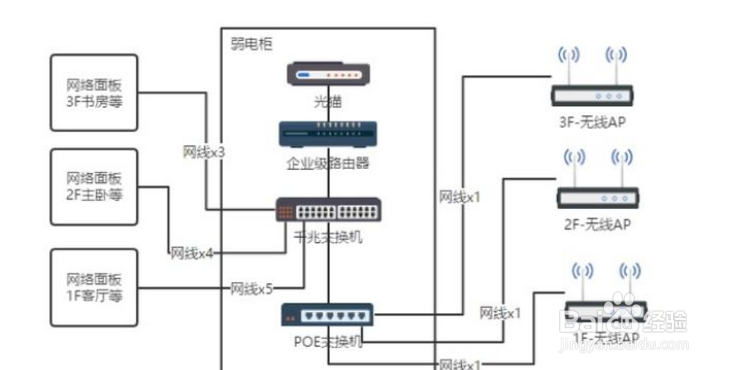

对于跃层别墅，由于房间多、网络端口多，需要设置单独的弱电间，网线、音响线、光纤、有线电视的全部线缆引入弱电间。网线采用6类线，6类线的特点是中间有十字骨架，将四对线分开，性能要远优于超五类线。

4/6

根据需求放置AP，对于题主的需求，每层放置4个无线AP点位，基本可以满足信号全覆盖的需求。要根据空间情况合理安排AP的点位，比如混凝土墙对信号的遮挡，房间的结构等。

5/6

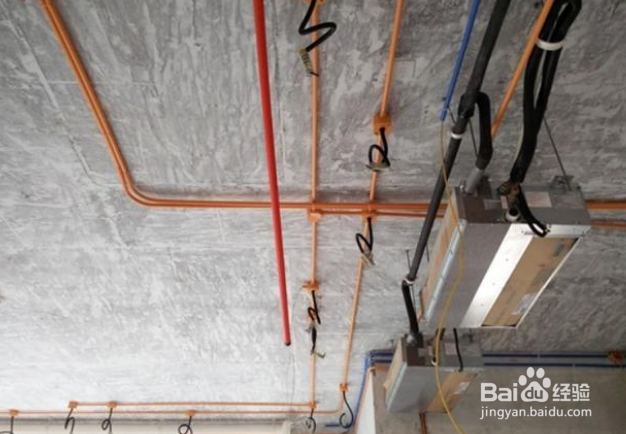

网线施工时，一定要穿管，这个是施工要求，而且与220V的强电之间间隔20cm，否则容易干扰弱电信号。

6/6

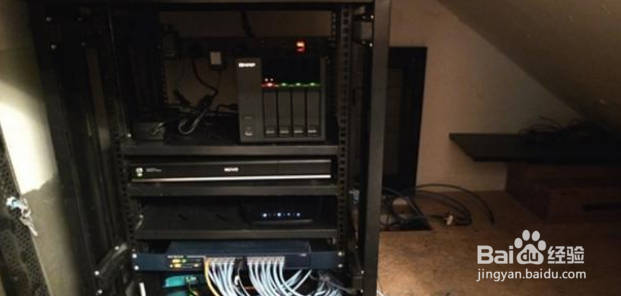

最后就是完成的情况，可以使用一个小的机柜容纳所有的设备，还可以放置一个NAS实现集中存储，配备一个UPS放置意外断电。
