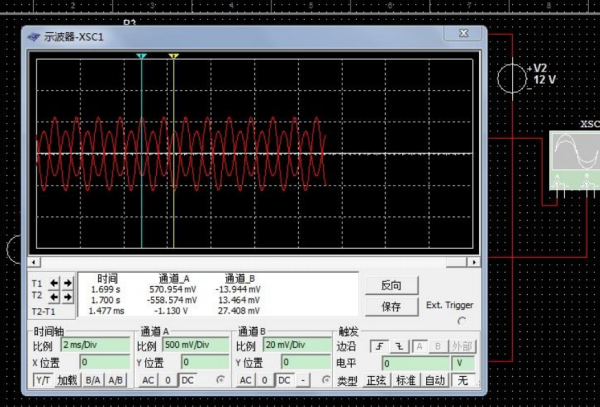

在Multisim中，函数发生器与被测设备连接时应注意以下情况：函数发生器有三个连接端子，＋连接端子和－连接端子，中间是公用端子。当使用＋和共用端子时，输出信号为正极性信号；当使用－和共用端子时，输出信号为负极性信号；当使用＋和－端子时，输出信号等于信号发生器均方根值的两倍。

采用集成运放和离散元件，利用滞后比较电路产生方波信号，充分利用差分电路进行电路转换，设计了一种简单的三角波、正弦波和方波变换信号发生器。通过分析电路，确定组件的参数，和理想的输出结果的电路模拟电路仿真软件是用来克服技术上的困难在低频信号发生器电路设计，使低频信号发生器设计结构简单，实现方便。

扩展资料：

Multisim界面由多个区域组成：菜单栏、各种工具栏、电路输入窗口、状态栏、列表框等。通过各部分的操作可以实现电路图的输入和编辑，并可根据需要对电路进行相应的观察和分析。用户可以通过菜单或工具栏更改主窗口的视图内容。

一般模拟函数信号发生器的结构是基于由二极管正弦波积分电路组成的正弦波产生电路，通过比较器产生正弦波和方波。如果电容器用恒流源充电，就会产生一个正的斜率。同样地，由右边的恒流源在电容器中存储的电荷放电产生一个斜波的负斜率。
