PCAN-View是运行在windows上的易于使用的can总线监测软件，用来接收、发送、记录、查看和分析can报文，是peak-system公司can卡的配套软件，配套pcan-usb系列的ipeh-002021、ipeh-002022等can卡使用，应用非常广泛。国内外很多公司的can卡也使用pcan-view软件，例如来可电子的lcusb-131A系列。工具/原料moreLCUSB-131A系列PCAN-View软件步骤1：1、usb接口can卡LCUSB-131A系列配套pcan-view1/4分步阅读

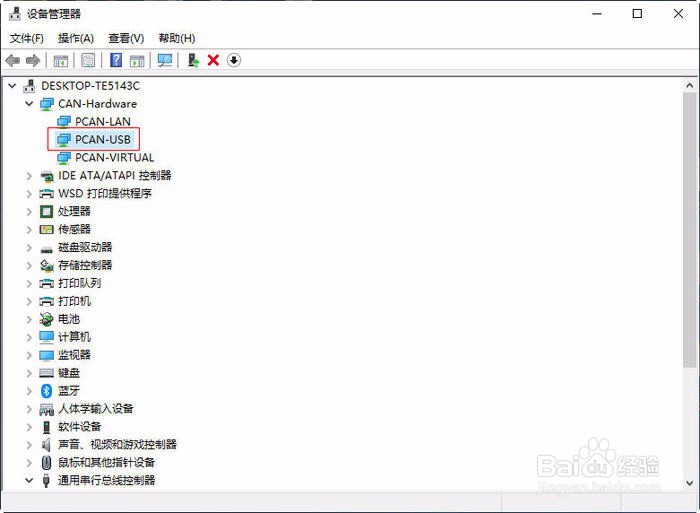

如果之前用过PCAN-USB系列的ipeh-002021或ipeh-002022，将lcusb-131A的usb口插入电脑usb口后，lcusb-131A将被识别为一个PCAN-USB设备。

2/4

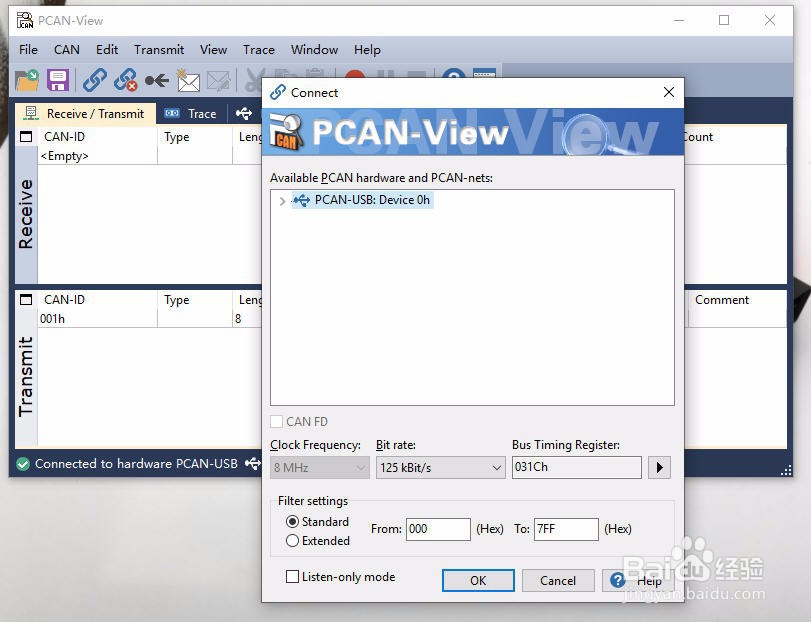

打开pcan-view软件，弹出connect对话框，connect对话框中，可以选中当前使用的can卡或can网络，设置can波特率，滤波设置中可以选择标准帧或扩展帧，以及设置标准帧或扩展帧的ID范围。如下图，选中设备地址为0h的PCAN-USB设备、波特率为125kbps，标准帧、帧id范围是000~7FF。

3/4

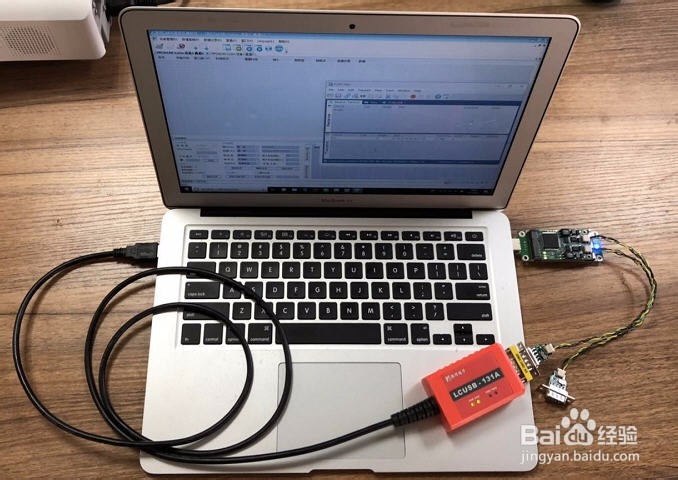

两个can节点对发演示，PCAN-View与LCUSB-131A2组成一个can节点，LCAN-Test与MPCIeCAN-11221组成一个can节点

4/4

pcan-view中新建发送的can报文，如下图，ID设为001、帧长度为8，、帧数据为01 02 03 04 05 06 07 08，循环周期为100ms，勾选paused则为循环发送暂停、报文类型中扩展帧和远程帧不勾选。

介绍1/1

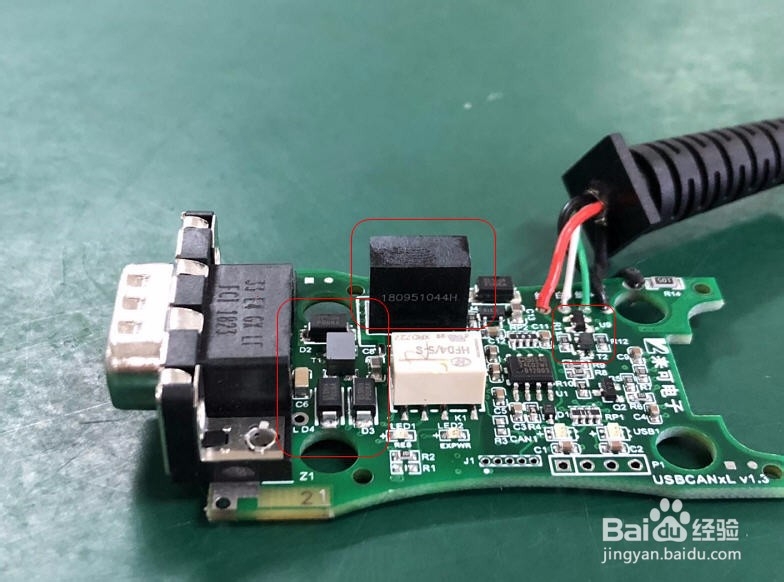

LCUSB-131A的can接口电气隔离到2500VDC，接口全防护设计，具有优秀的EMC性能，采用金升阳电源模块和信号隔离芯片实现can接口的2500VDC电气隔离、usb口设计有esd静电防护功能。

可靠性测试项目：esd接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，提供ce-emc、rohs认证。

接口方式1/2

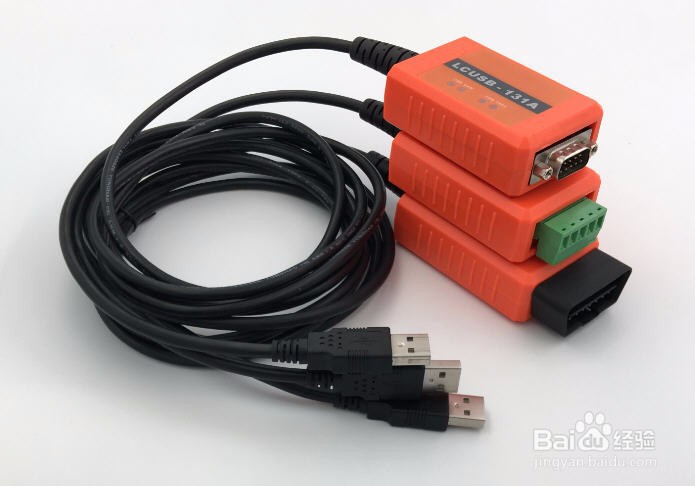

LCUSB-131A系列提供接线端子、9针D-Sub、OBD-II三种接口形式供用户选择

2/2

软件开关终端电阻

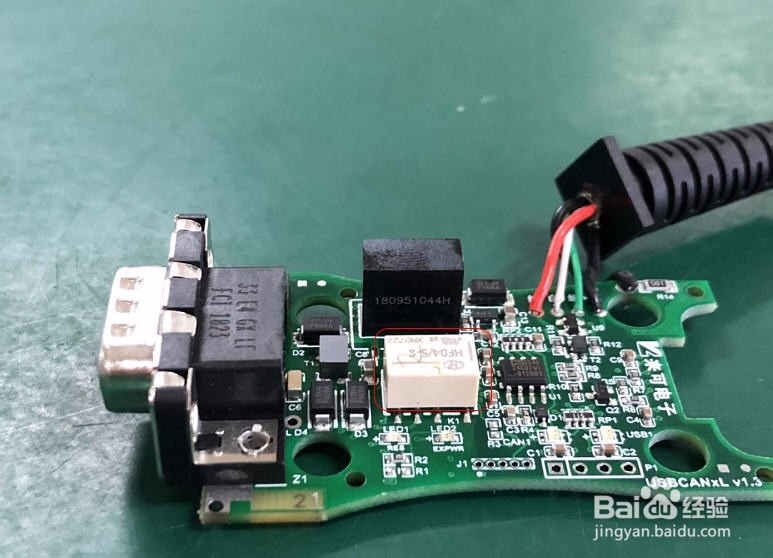

与市面上众多品牌usbcan卡设计不同，既不是外接120欧姆电阻，也不是拨动开关启用板载电阻，而是内置120欧姆终端电阻，软件发送命令，

开启或关闭板载继电器达到启用和关闭启用终端电阻的目的。用户可以通过我司提供的ResControl软件来开关终端电阻，也可以根据我司提供的文本协议，将该功能集成到自己开发的应用软件中。

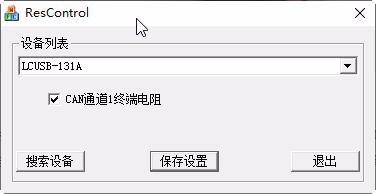

搜索设备-设备列表中选中LCUSB-131A设备-勾选CAN通道1终端电阻-保存设置，则启用了120欧姆终端电阻。
