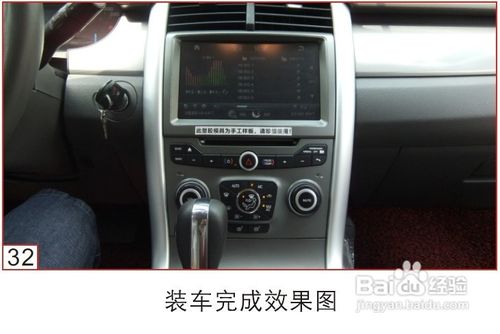

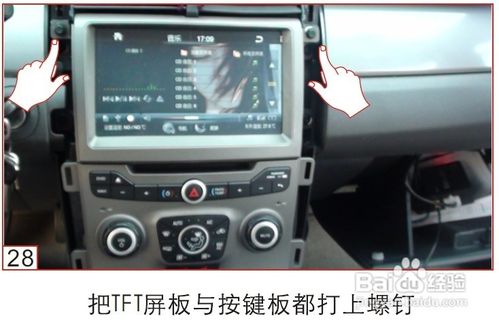

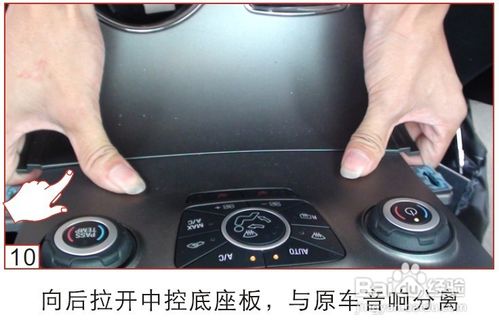

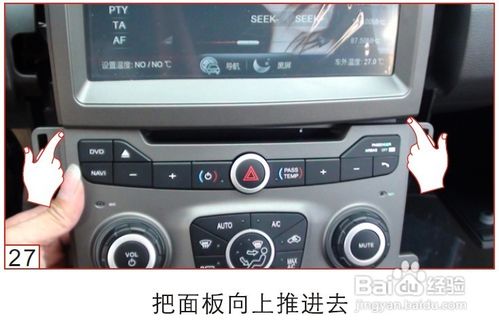

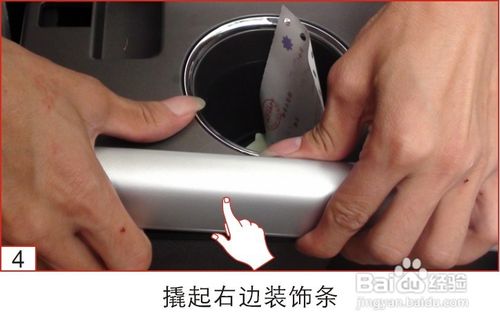

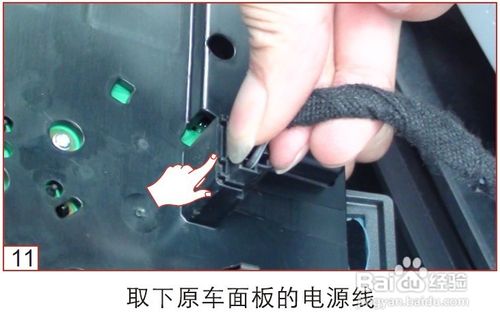

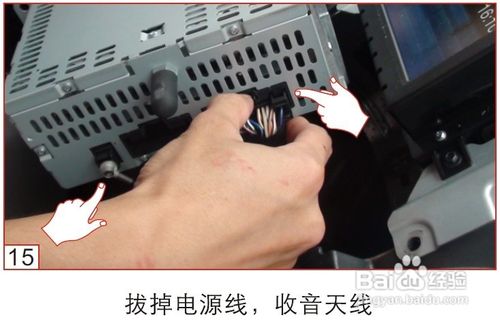

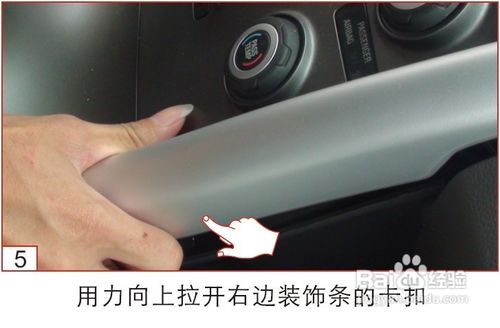

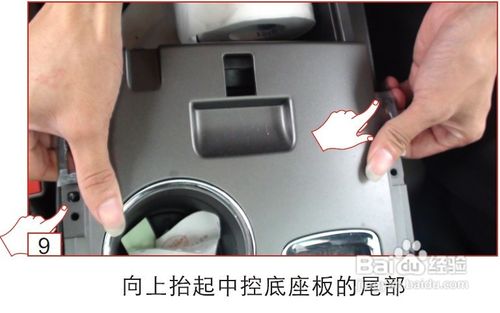

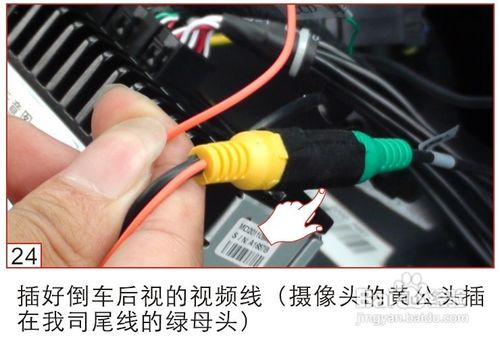

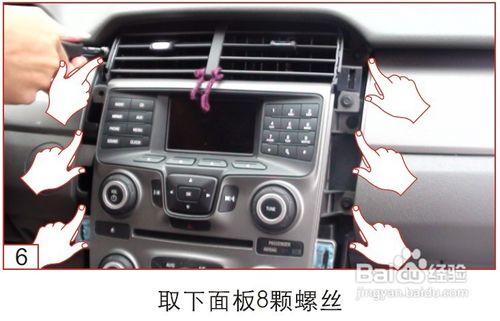

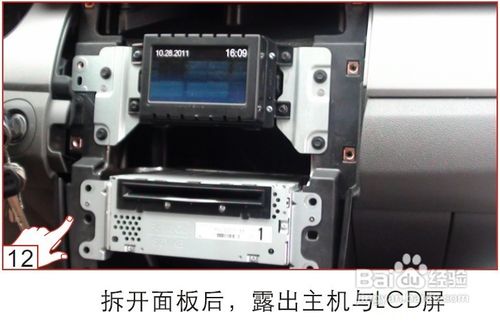

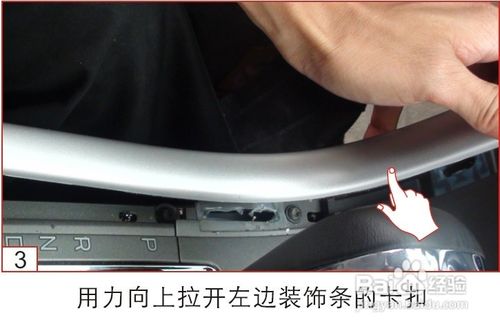

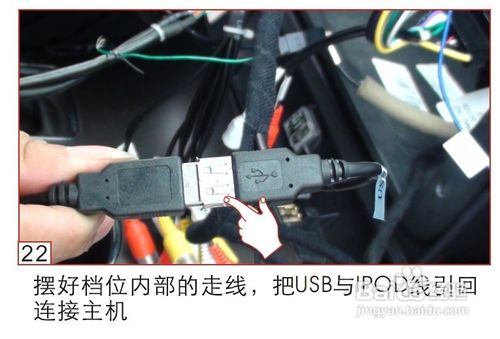

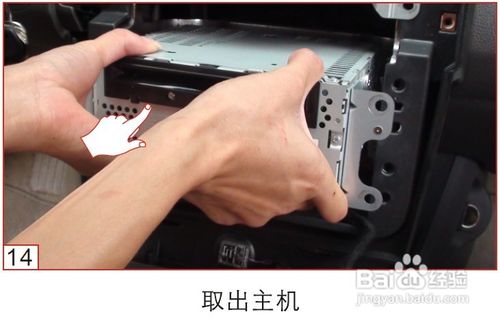

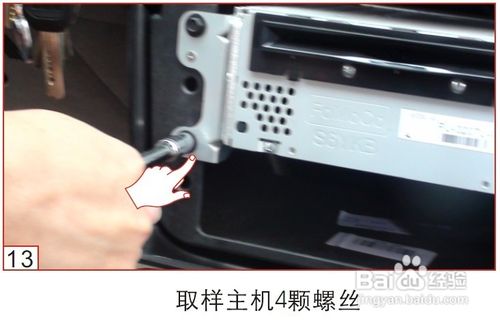

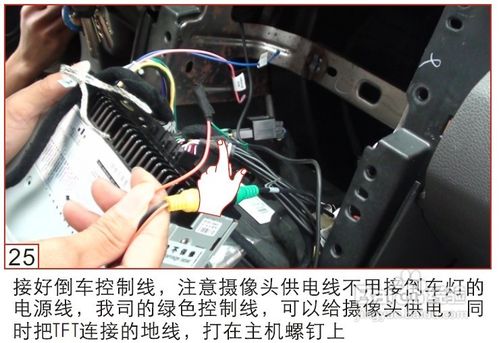

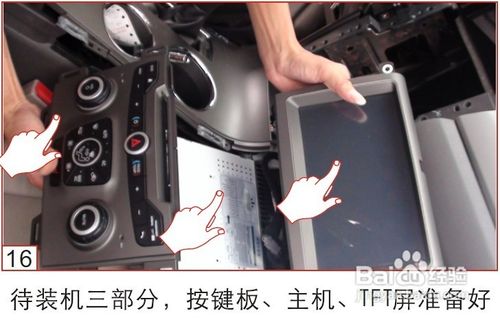

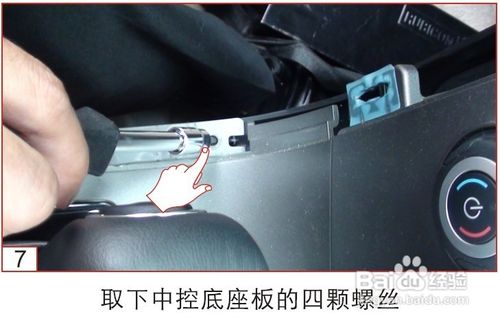

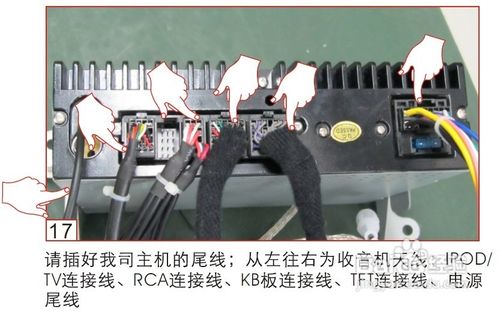

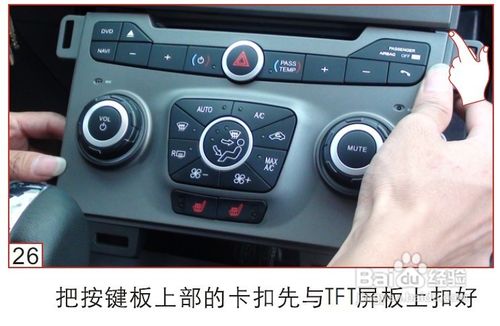

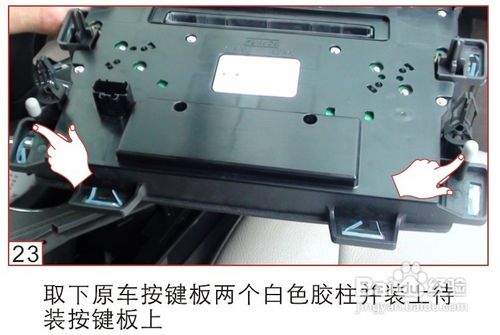

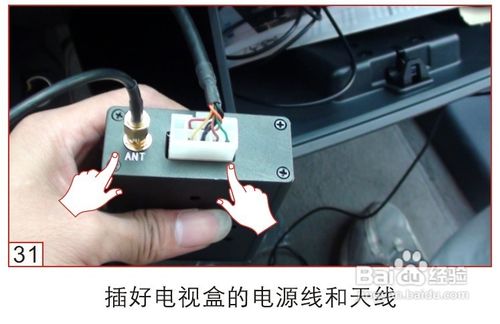

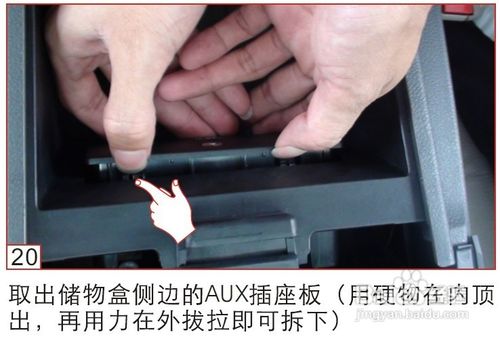

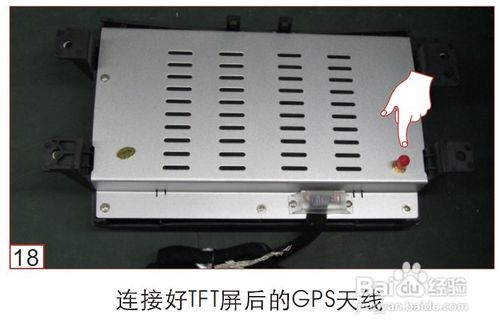

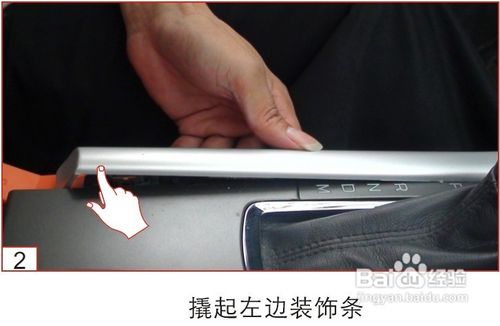

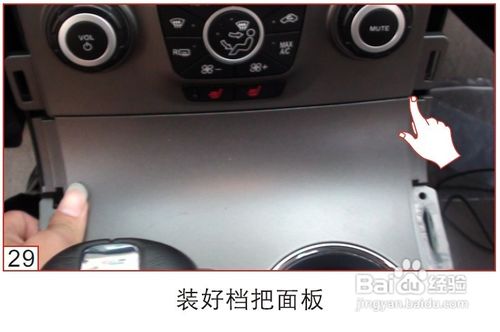

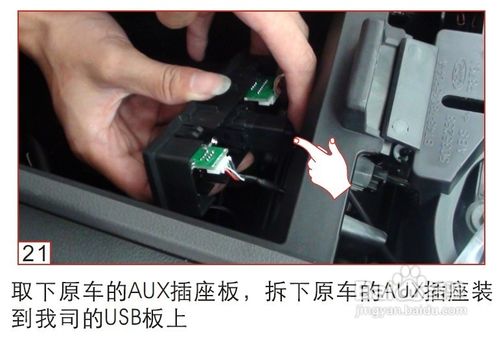

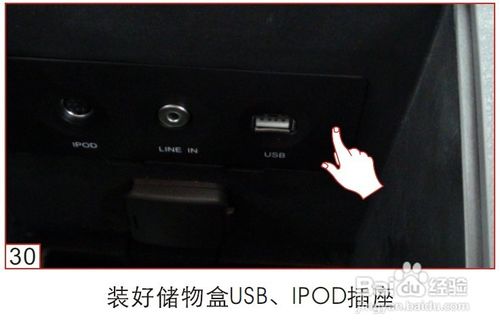

索航福特锐界车载DVD导航装车流程图是索航为想自己改装车载DVD导航的福特车主准备的一个详细的改装教程，我们官方对索航福特瑞界车载DVD导航改装做了详细的分解，这是我们的工程师改装车载DVD导航留下来的宝贵经验现在分享给大家，有了这个大家就可以自己动手改装索航车载DVD导航了。步骤/方法1/32分步阅读准备好机器装车工具2/32撬起左边装饰条3/32用力向上拉开左边装饰条的卡扣4/32撬起右边装饰条5/32用力向上拉开右边装饰条的卡扣6/32取下面板8颗螺丝7/32取下中控底座板的四颗螺丝8/32向上抬起中控底座板的尾部9/32向上抬起中控底座板的尾部10/32向后拉开中控底座板，与原车音响分离11/32取下原车面板的电源线12/32拆开面板后，露出主机与LCD屏13/32取样主机4颗螺丝， 14/32取出主机 15/32拔掉电源线，收音天线 16/32待装机三部分，按键板、主机、TFT屏准备好 17/32请插好我司主机的尾线；从左往右为收音机天线：IPOD/TV连接线、RCA连接线、KB板连接线、TFT连接线、电源尾线 18/32连接好TFT屏后的GPS天线 19/32连接好KB板连接线，及原车电源尾线 20/32取出储物盒侧边的AUX插座板（用硬物在内顶出，再用力在外拔拉即可拆下） 21/32取下原车的AUX插座板，拆下原车的AUX插座装到我司的USB板上 22/32摆好档位内部的走线，把USB与IPOD线引回连接主机 23/32取下原车按键板两个白色胶柱并装上待装按键板上 24/32插好倒车后视的视频线（摄像头的黄公头插在我司尾线的绿母头） 25/32接好倒车控制线，注意车载导航机器摄像头供电线不用接倒车灯的电源线，我司的绿色控制线，可以给摄像头供电，同时把TFT连接的地线，打在主机螺钉上 26/32把按键板上部的卡扣先与TFT屏板上扣好 27/32把面板向上推进去 28/32把TFT屏板与按键板都打上螺钉 29/32装好档把面板 30/32装好储物盒USB、IPOD插座 31/32插好电视盒的电源线和天线 32/32到此瑞界的装车就圆满结束了注意事项

改装过程中注意不要弄花汽车面板，有损汽车美观。

改装过程中请按照流程改装，避免不必要的麻烦。

特别强调，改装车载DVD导航时线路严格按照说明接线。
