UG10.0如何建模夹圆钻孔夹具主体？工具/原料more电脑UG10.0软件方法/步骤1/12分步阅读

如下图所示，

打开UG10.0软件，

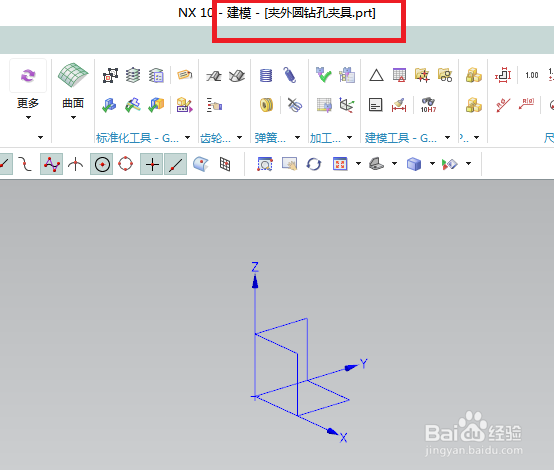

新建一个空白的模型文件，

然后另存为“夹外圆钻孔夹具”。

2/12

如下图所示，

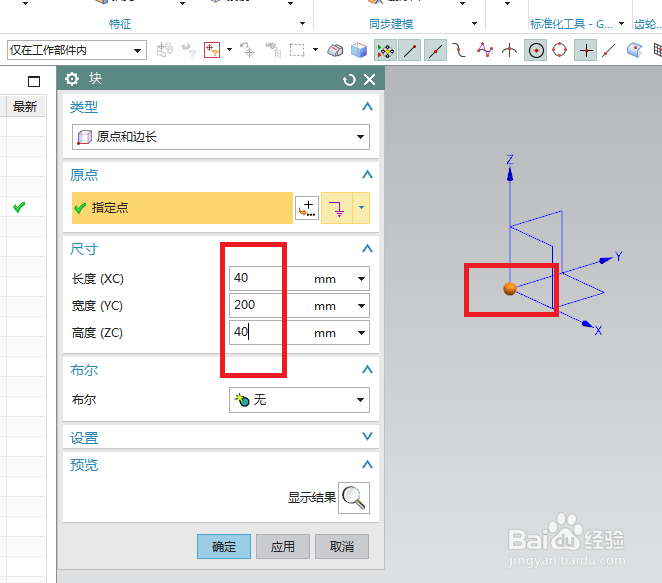

执行【菜单——插入——设计特征——长方体】，

指定点默认坐标原点，

设置尺寸：40x200x40，

点击确定。

3/12

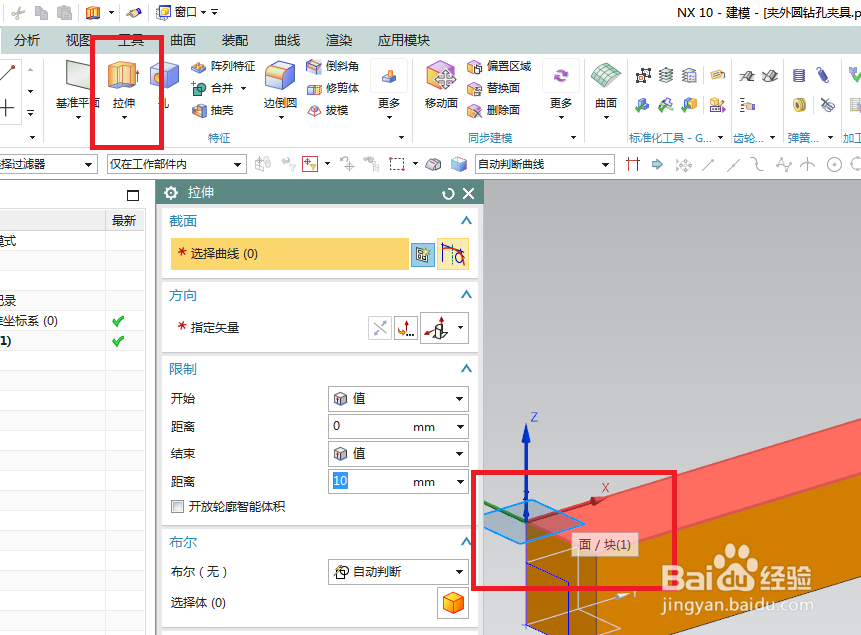

如下图所示，

点击工具栏中的拉伸图标，

点击实体的上表面，直接进入草图。

4/12

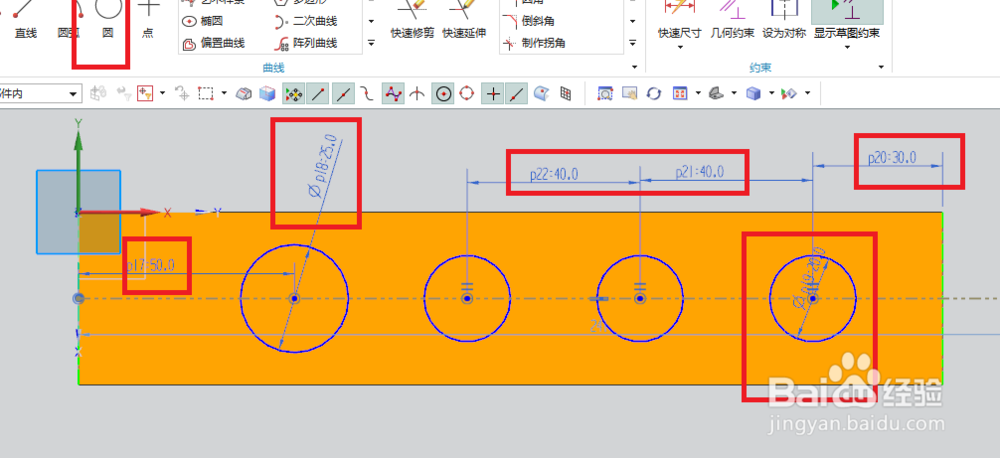

如下图所示，

进入草图，激活直线命令，在实体边线中点起始画一条水平线段，并转换为参考，

激活圆命令，画四个圆，圆心都在水平参考线，

添加几何约束，三个小圆等径，

激活快速尺寸命令，标注：50、40、40、30，ø25、ø20，

点击完成，退出草图。

5/12

如下图所示，

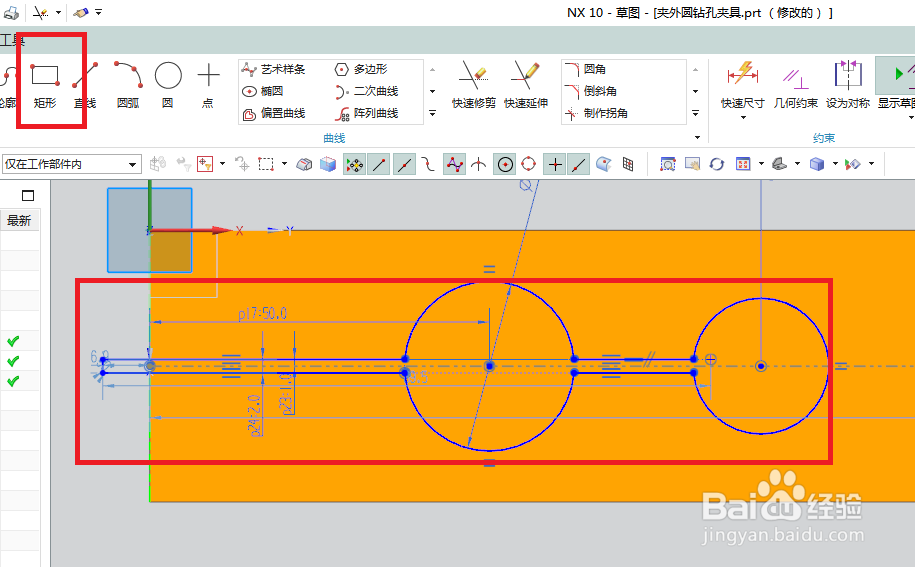

激活矩形命令，画一个矩形，覆盖左边两个圆，

激活快速尺寸命令，标注矩形宽度2、单边距参考线1，

激活快速修剪命令，修剪圆弧，矩形，

点击完成，退出草图。

6/12

如下图所示，

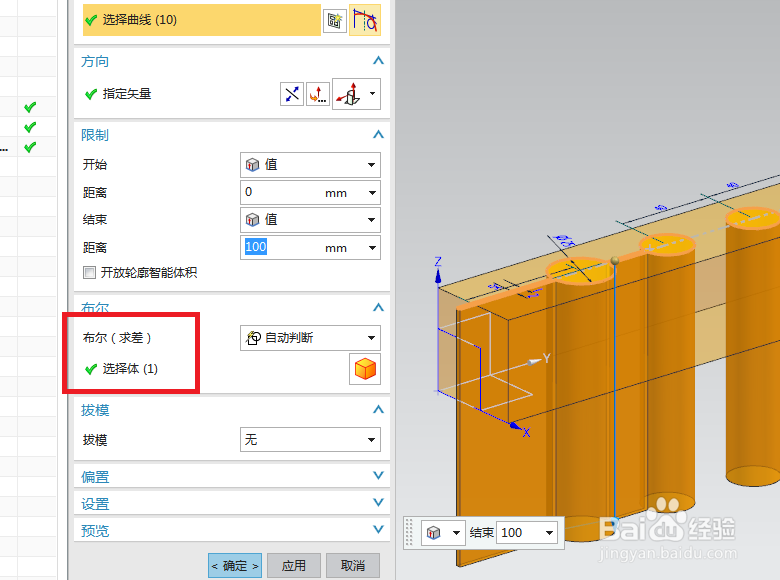

回到拉伸对话框，

方向向下，距离0开始100结束，

布尔求差，

点击确定。

7/12

如下图所示，

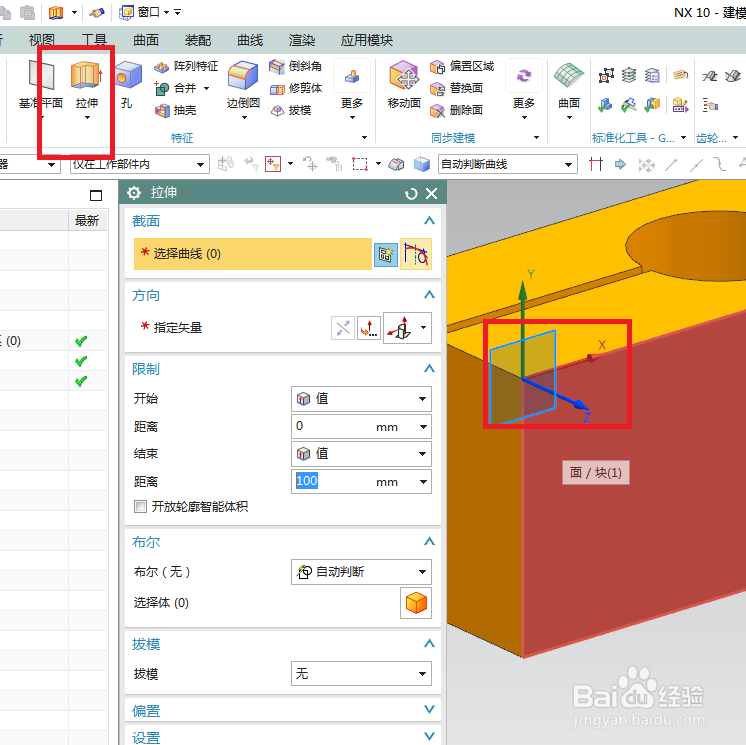

点击工具栏中的拉伸图标，

点击实体中的变成红色的平面，直接进入草图。

8/12

如下图所示，

进入草图，激活圆命令 ，画一个圆，

双击修改圆的直径为ø10，

激活快速尺寸命令，标注尺寸：15、20，

点击完成，退出草图。

9/12

如下图所示，

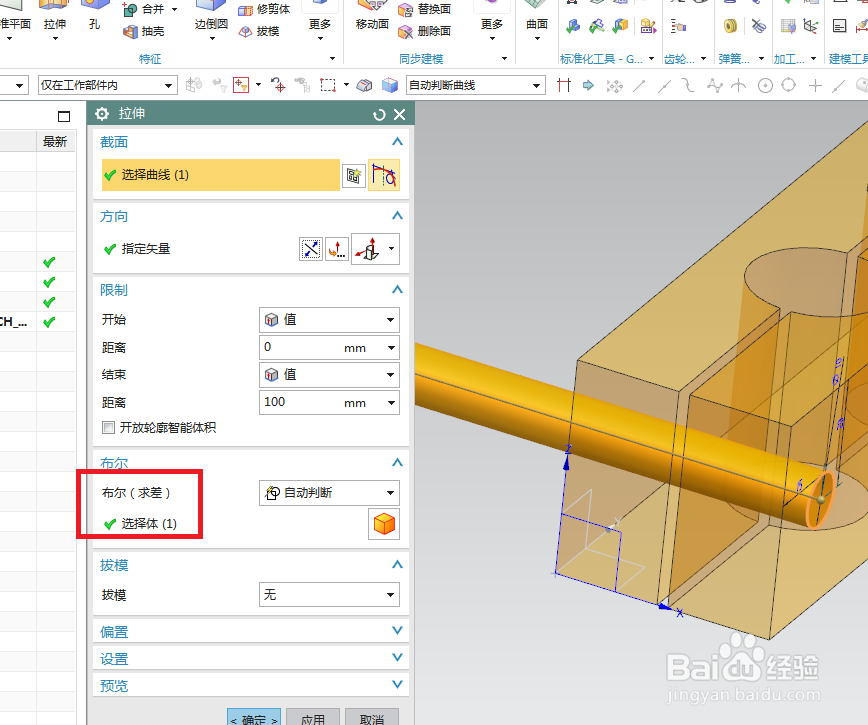

回到拉伸对话框，

自动布尔求差，

点击确定。

10/12

如下图所示，

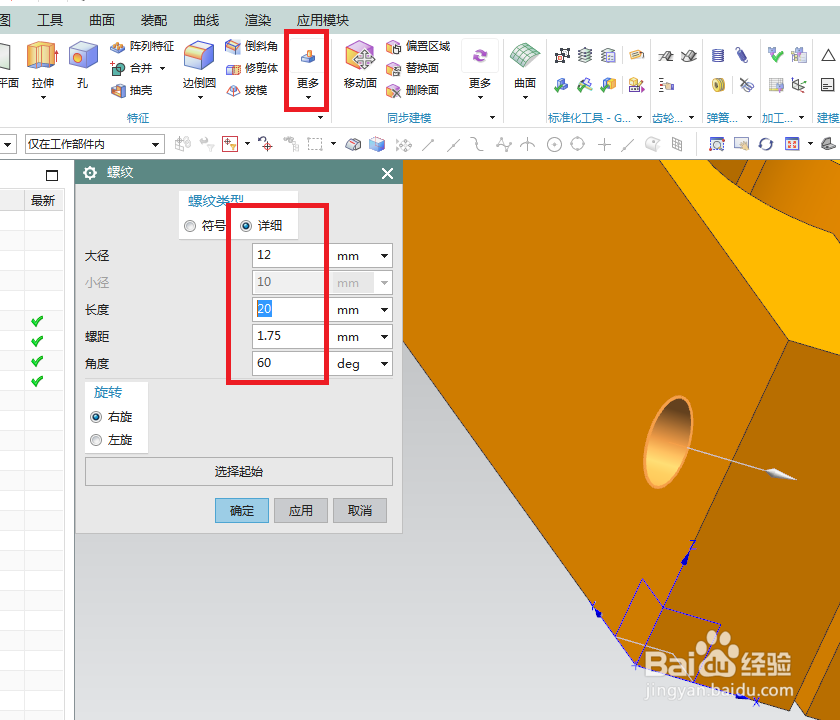

执行【更多——螺纹】，

螺纹类型为详细，点击内孔，长度设为20，

点击确定。

11/12

如下图所示，

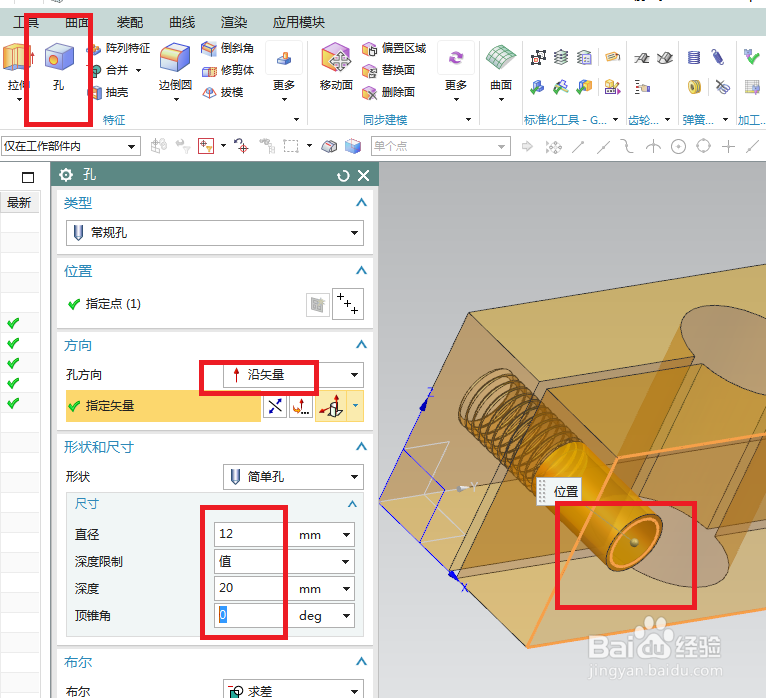

点击工具栏中的孔图标，

指定点，内孔边线的圆心，

孔方向，沿矢量，

形状简单孔，

设置尺寸：直径12，深度20，角度0，

点击确定。

12/12

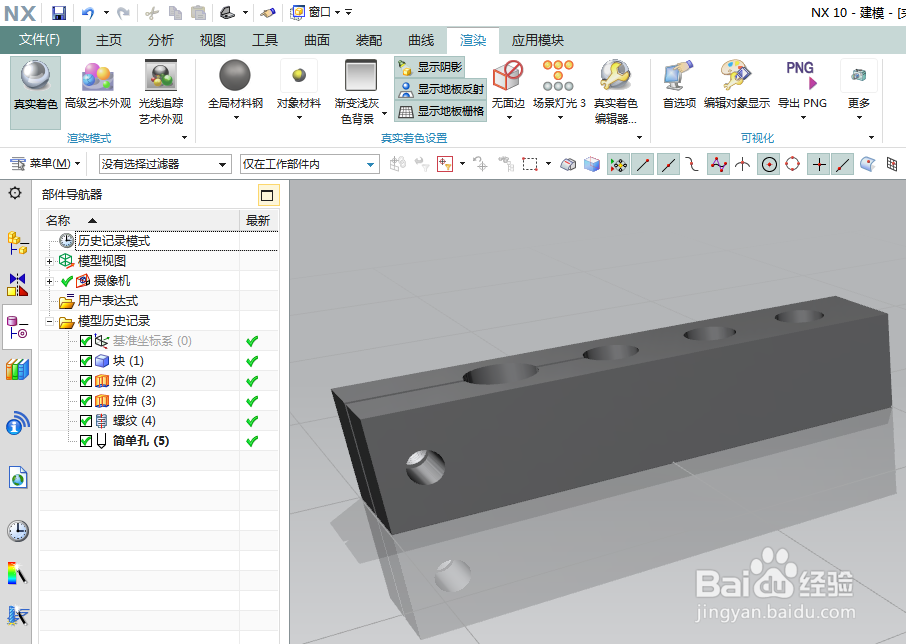

如下图所示，

隐藏基准坐标系，显示设为着色，

渲染——真实着色——全局材料，

——————

至此，这个夹持外圆固定零件来钻孔的夹具主体就建模完成了。
