最近小编一直困惑，在CAD布局视口里怎么旋转也旋转不到自己想要的方向。经过小编摸索后，发现原来很简单，只需要跟着小编的步骤让你1秒就学会。下面分享下小编的经验之谈。工具/原料moreCAD软件方法/步骤1/11分步阅读

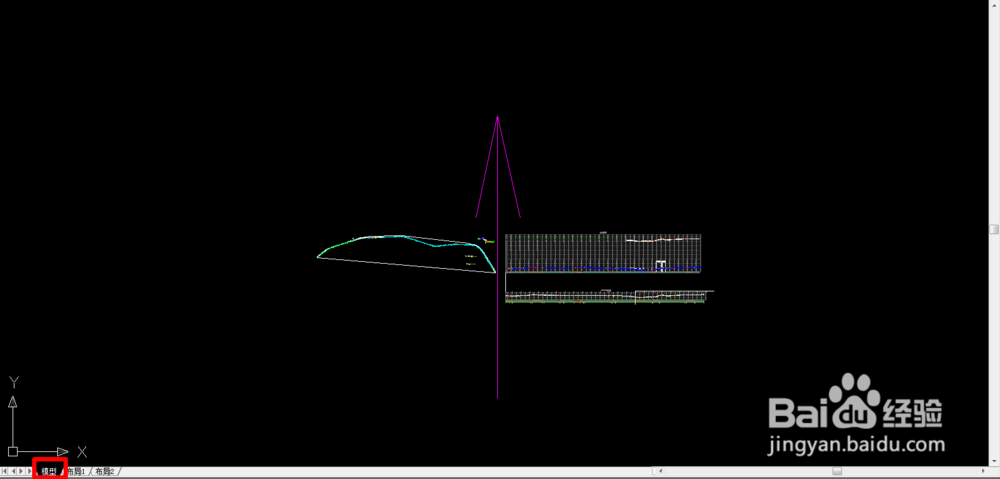

在模型（黑色底色）里打开一张CAD图纸

2/11

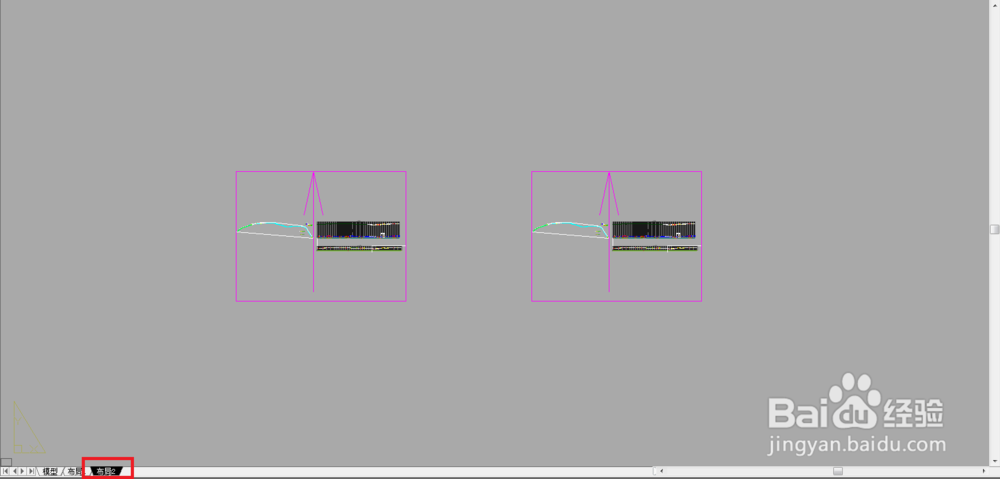

在布局窗口（灰色底色）里新建一个布局，然后复制一个进行对比。

3/11

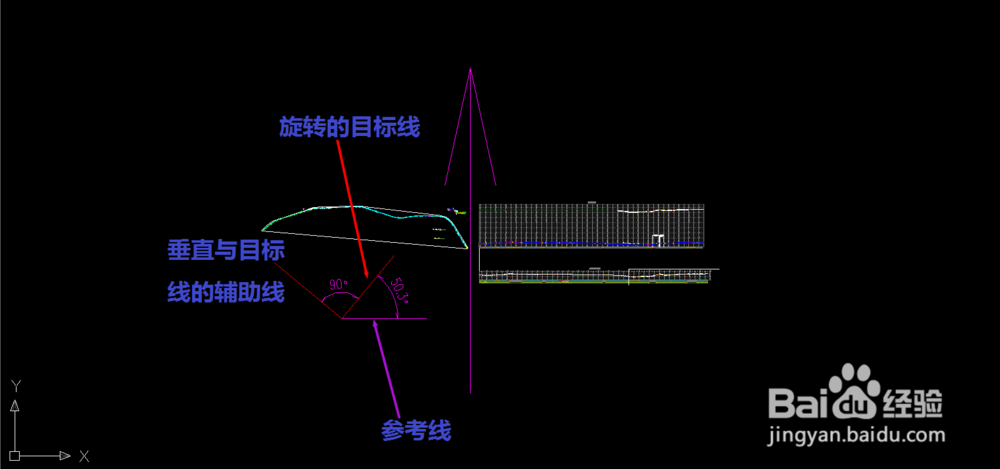

回到模型（黑色底色）里面，选择需要旋转的目标线（此目标线将会在布局窗口里面平行于布局窗口底缘线，即大家认为的X轴），做与目标线垂直的垂线即辅助线。为方便观察对比，下图红色目标线随意画出（洋红色参考线垂直与箭头，此处仅作示意）。

4/11

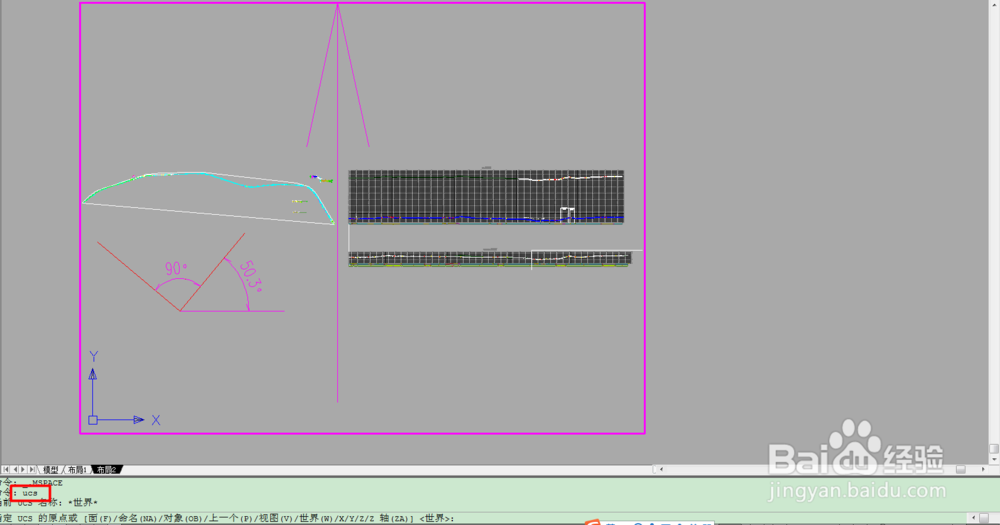

切换到布局窗口（灰色底色），双击进入活动布局窗口，在命令菜单栏键入“UCS”（注意此处不要选择任意命令）。

5/11

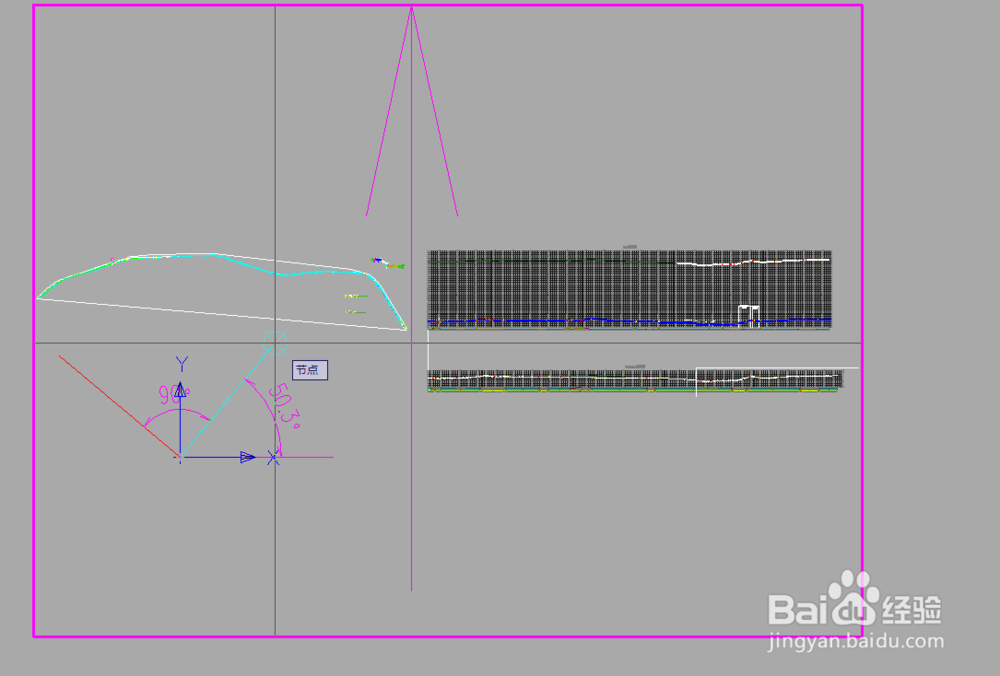

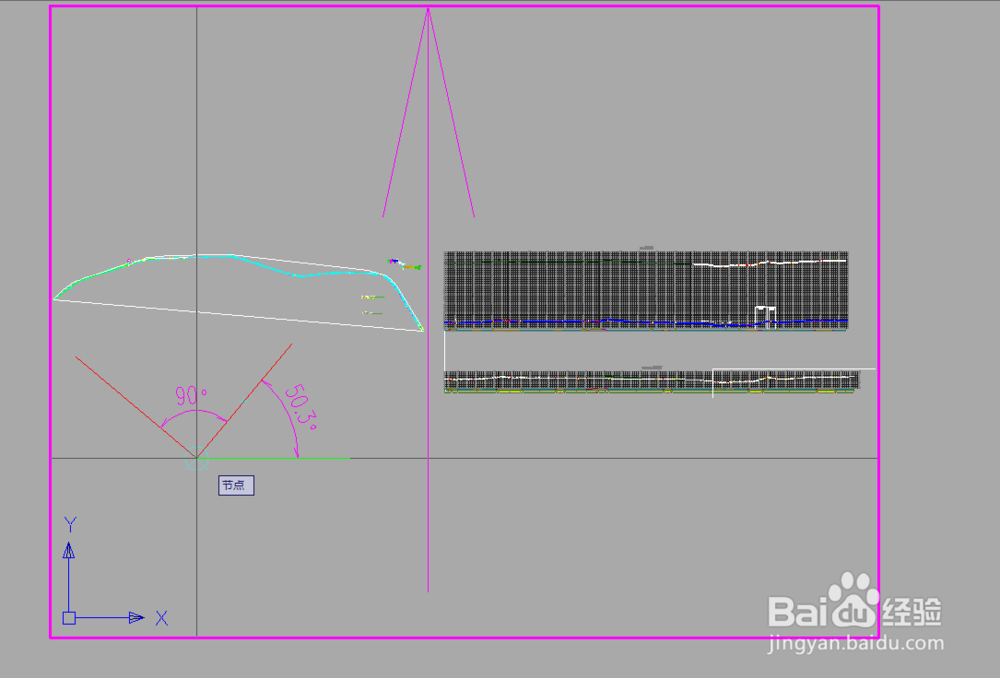

回到活动布局窗口，拾取“垂足”节点。

6/11

点击选择（注意此处的坐标轴方向）。

7/11

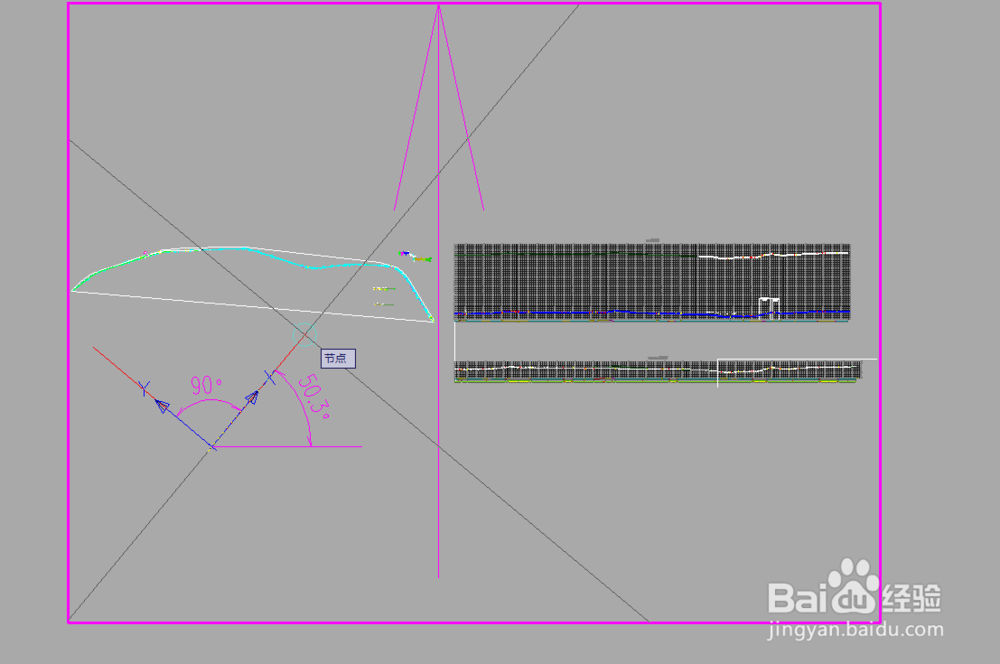

沿着目标线，随便选择一个目标线上任意一点（图示中画的短，选择了端点为节点），即蓝色划过的部分。

8/11

点击节点（注意此处的坐标轴方向）。

9/11

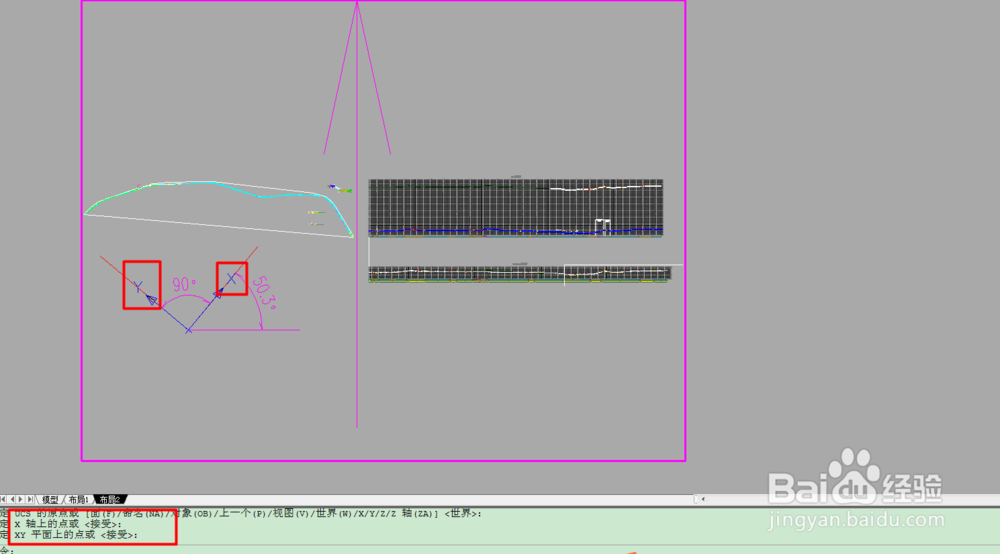

接着移动到“垂直与目标线的辅助线”任意一点（节点）。

10/11

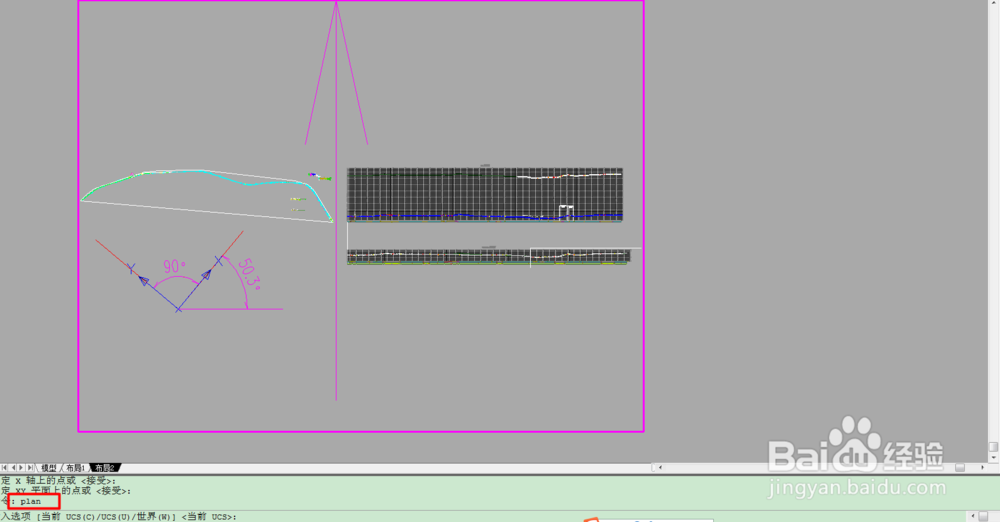

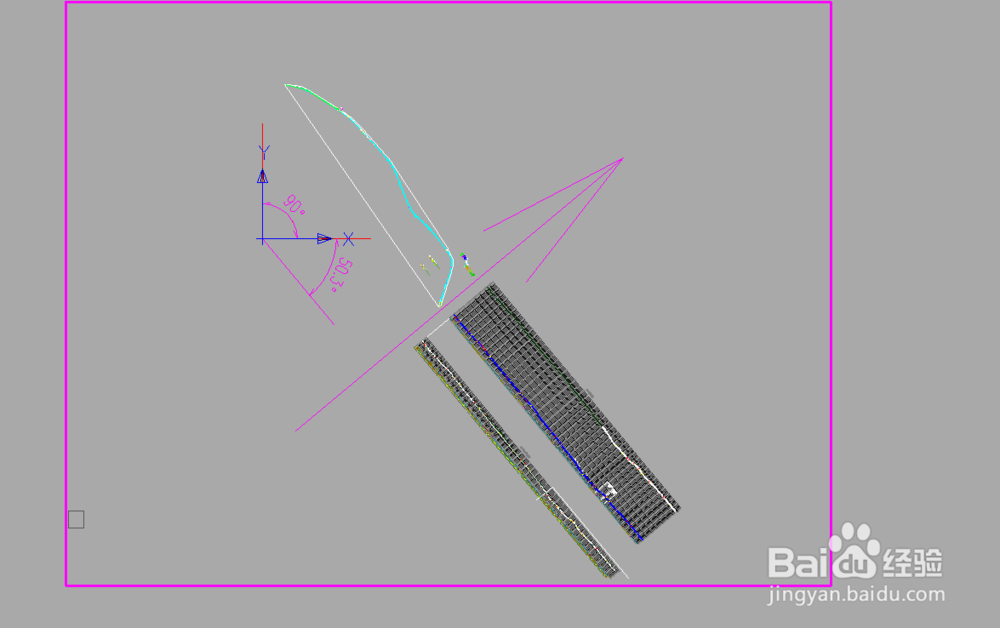

此时仍在活动布局窗口，在命令菜单栏键入“PLAN+空格”。重新布局后，如图所示。现在目标线就平行于布局窗口底缘线了。

11/11

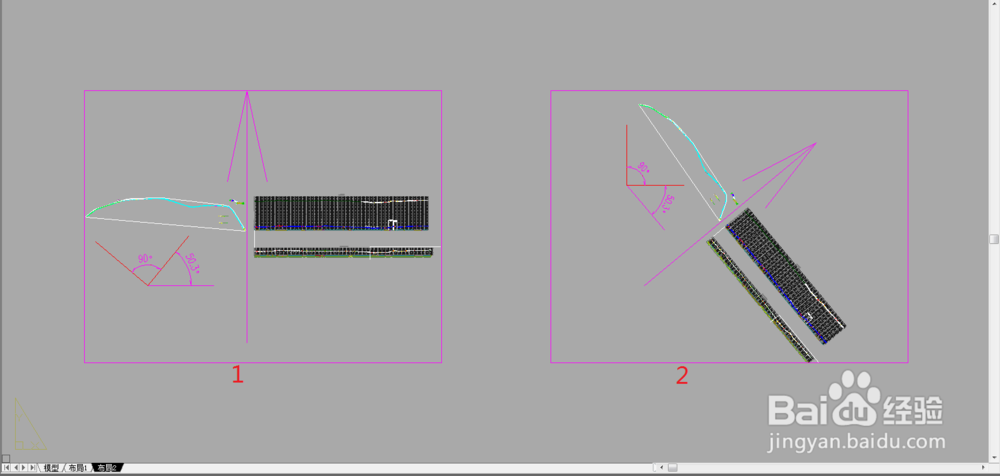

双击活动布局窗口外的任意区域，退出。对比一下是不是第二个布局里面的图形方向变了，模型里面没有改变。

注意事项

如果此技巧有帮助到你，记得给小编点赞呦！（如果没明白或者有更好的技巧，欢迎和小编探讨。）

软件CAD技巧
