本次进述游戏手柄的俯视截面草图绘制过程，有兴趣的一起看吧。工具/原料moreUG12.0方法/步骤1/7分步阅读

俯视草图当然选用XY面作为草绘平面了，在草绘中先绘出最大轮廓的两侧圆弧；具体方法：在X轴上绘直径为40的圆，以Y轴为镜像中心线，向X轴的另一侧镜像圆形，两圆的圆心距为58.如图所示。

2/7

选用三点画弧命令，分别在两圆的上部及下部画出两段相切的圆弧，半径分别为75和65.用修剪曲线命令将第一步圆形与圆弧相切的内部弧线修剪掉。如图所示。

3/7

在X轴的负向上画两个同心圆，圆心在最大轮廓圆（直径40的圆）的圆心上直径分别分20和28，镜像直径为28的圆至X轴的另一侧。如图所示。

4/7

在X轴正向的外轮廓圆圆心上绘一直径为15的圆，将此圆转为参考线；在参考圆上绘出直径为8圆心在X轴上的圆。

5/7

选用阵列曲线命令，将直径为8的圆以参考圆心为定点进行圆形阵列，数量为4，跨距为360度。

6/7

在Y轴正向上，分别绘制二段等长且垂直于Y轴中心点在Y轴上的直线，长度为16，两线段间距离为13，与上步阵列圆的坚直距离为10.将二段直线转为参考线，如图所示。

7/7

选用椭圆命令，在Y轴上绘二个相同的椭圆；中心点分别在二参考线与Y轴的交点上，大半径为8，小半径为4.

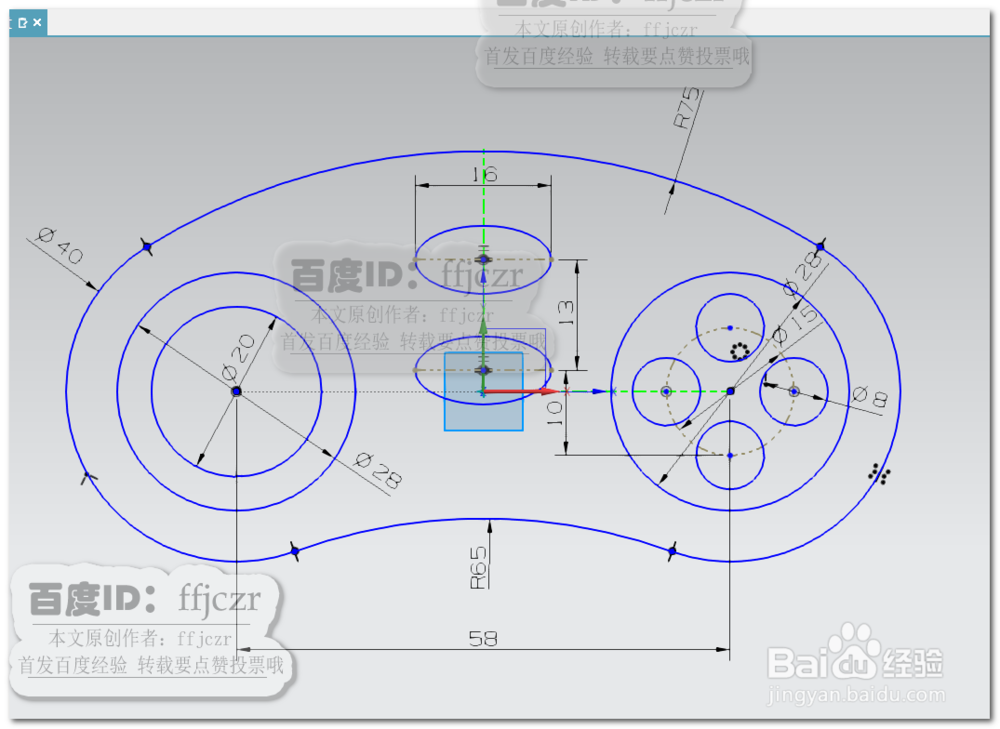

至此，游戏手柄外壳截面草图绘制完成。
