变速成图技术目前已经成为地震勘探时深转换的主流技术，本文主要介绍如何利用速度谱等资料，利用双狐软件实现变速成图。工具/原料more速度谱资料双狐软件，window系统t0层位数据，钻井分层数据。方法/步骤1/6分步阅读

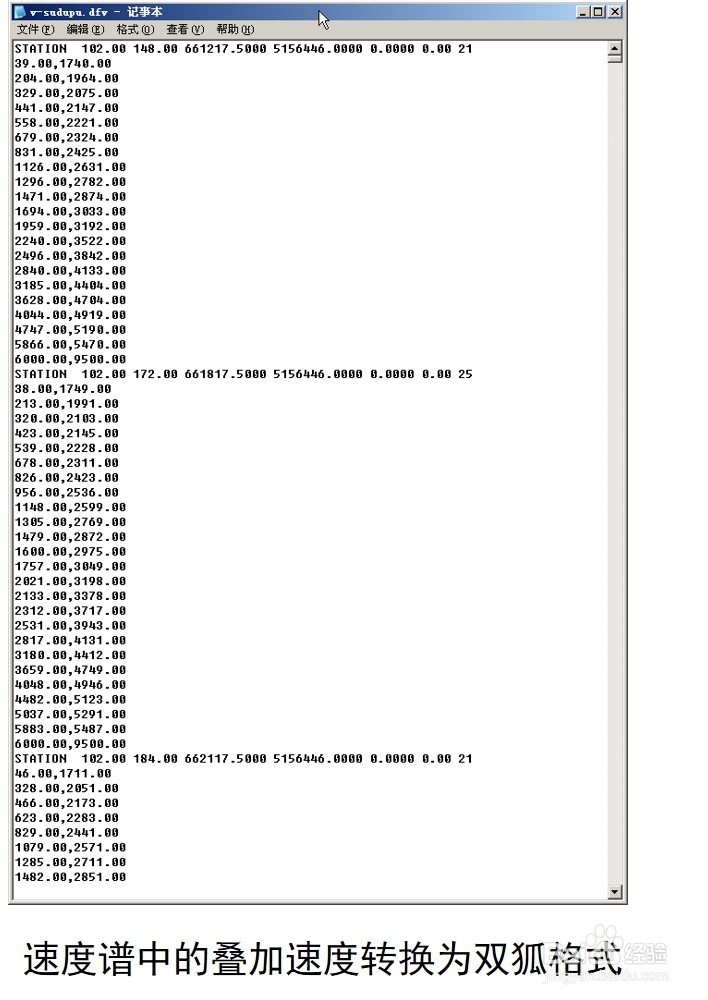

1、速度谱格式转换（结果为双狐格式）

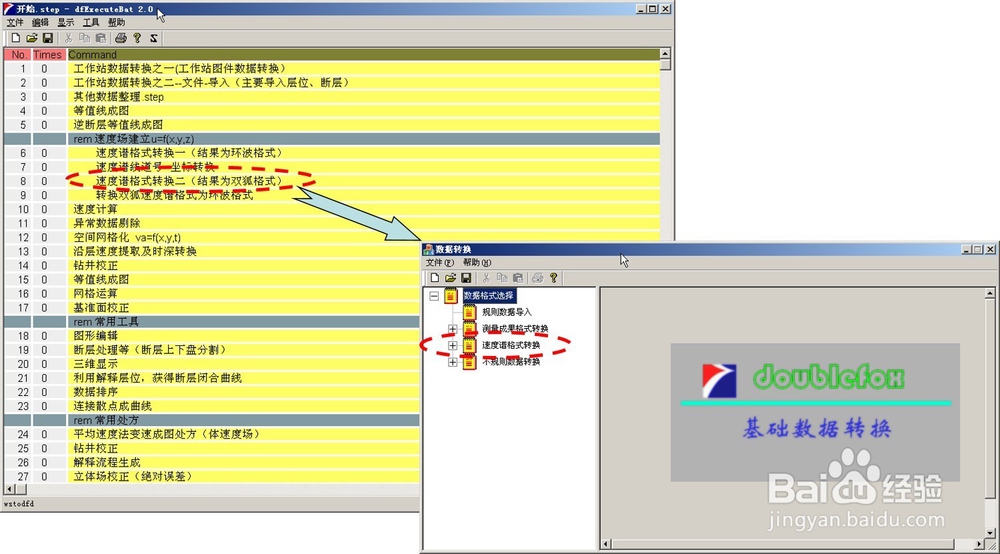

（方法一）点痕墨返击AroundWave\recipe\开始.step中的速度谱格式转换二（结果为双狐）

（方法二）直接运行DfVDataFormat.exe执行文件

2/6

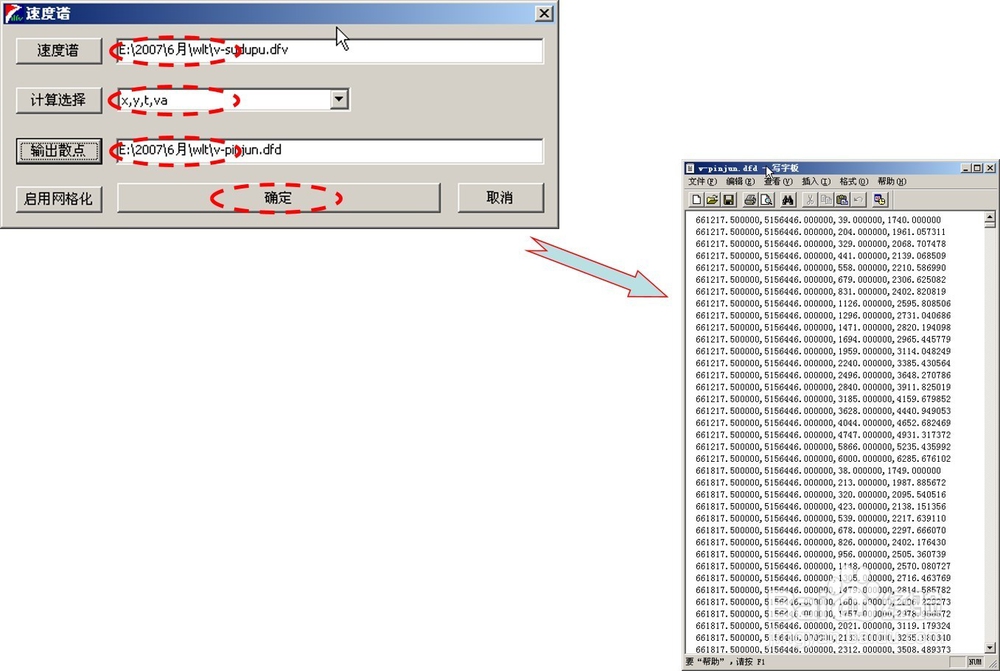

2、将叠加速度转换为平均速度运阅爱行dfVr.exe执行文件

3/6

3、将离散的平均速度点生成三维网格文件

（方法一）点击AroundWave\recipe\速度研究.step中的“多维空间生成”

（方法二）直接运行dfDimension.exe执行文件

得到速度场文件。

4/6

4、将层位的t0数据转换为双狐格式：运行dfDraw.exe执行文件

5/6

5、利用速度场沿目的层提取平均速度，与t0值运算，转换成深度

（方法一）点击AroundWave\recipe\开始.step中的“沿层速度提取及时深转换”

（方法二）直接运行f(x,y,z).exe执行文件

6/6

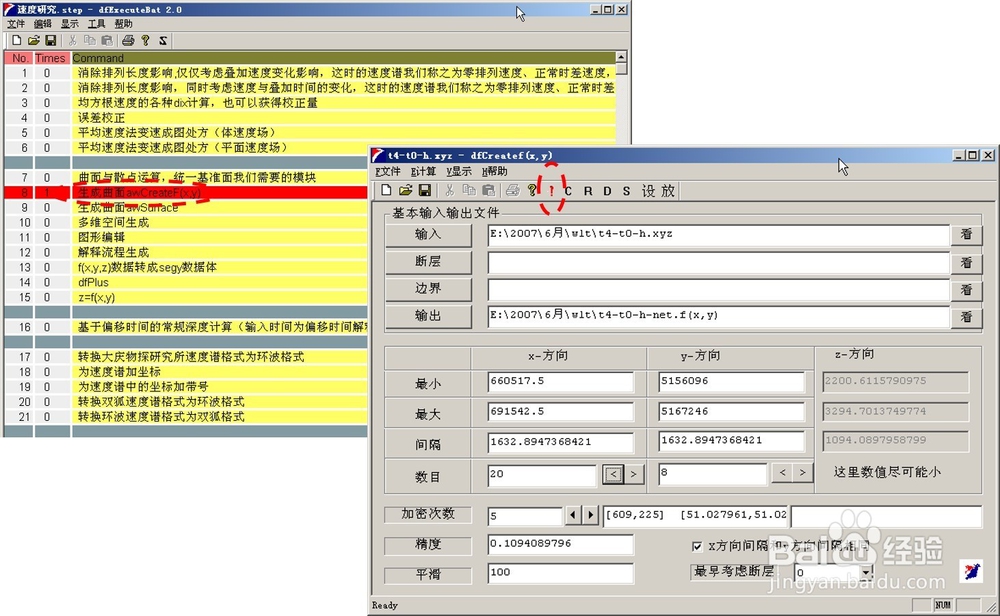

6、利用已钻井深度校正深度图（方法一）点击AroundWave\recipe\速度研究.step中的“生成曲面awCreateF(x,y)”

（方法二）直接运行awCreateF(x,y).exe执行文件

当然，对于没有探井的地区就不需要校正了。

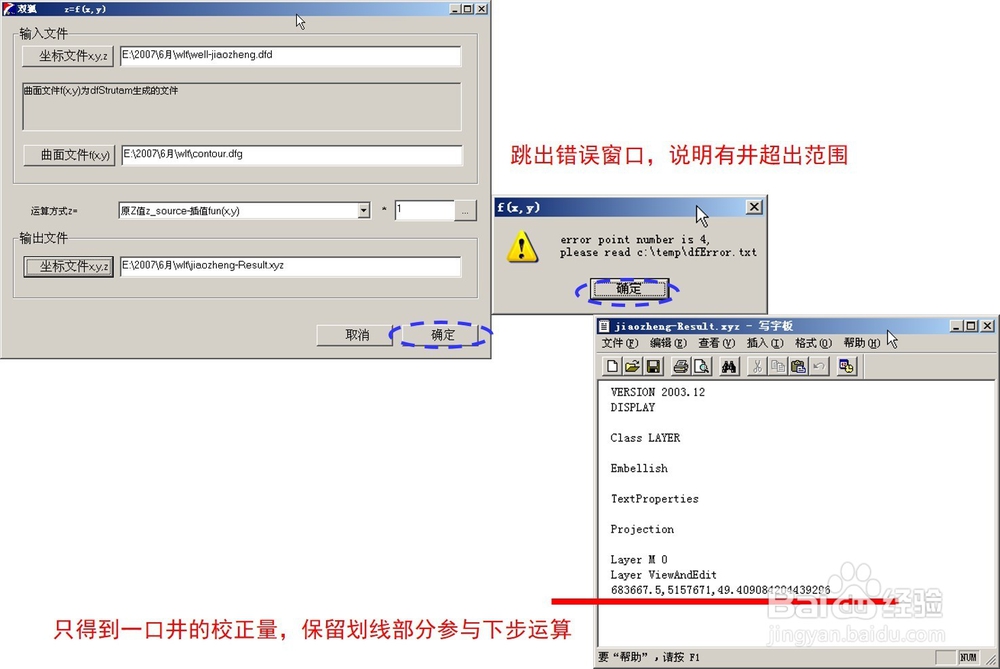

井数据与曲面运算得到深度需要校正的值f(x,y).exe

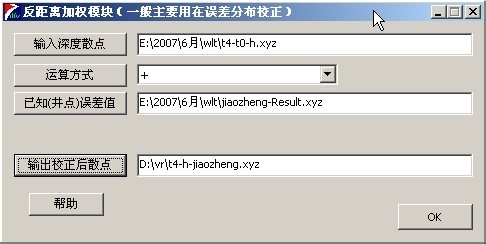

将深度散点值与实钻校正量相加，趴边得到误差较小的深度值fWeightDistance.exe

注意事项

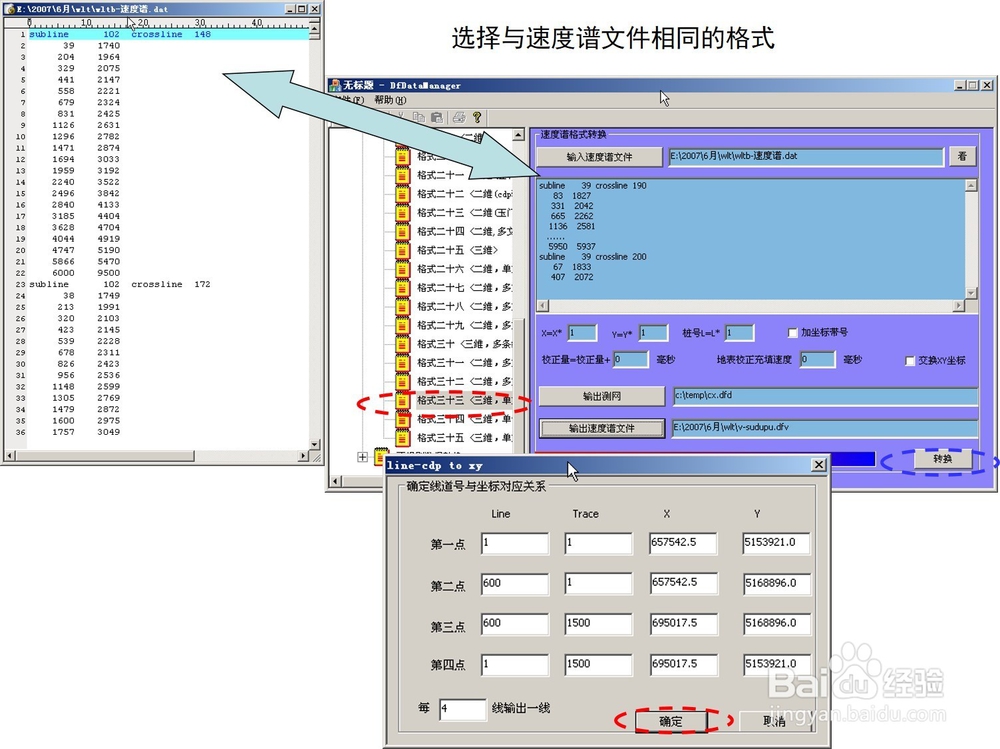

速度谱格式选取要对应。

操作过程中，要按步骤走，切不可跳跃，不然容易出错或者死机。
