随着国内建筑质量与水平的不断提升，人们对与商业建筑供配电系统越来越关注，对谐波污染的治理显得尤其重要，但是商业建筑供配电系统在运行过程中，随着用电负载的增加会产生不同高频次的谐波，这便会影响供配电系统的安全使用。基于商业建筑用电需求较大的实际，谐波治理有着非凡的意义。商业建筑谐波的来源1/3分步阅读

从谐波产生的原因来看，一般生产与发输电、供配电等各个环节，但由于谐波必须依附用电终端存在，所以用电环节是谐波产生的最多的区域。电力谐波的发生源主要分布在整个用电网络中的非线性电子元件。

2/3

非线性光源

非线性光源一般包括固体场致发光灯和气体放电灯两类，如辉光放电灯、钠灯等，这些光源都是利用弧光、辉光等发光原理，而这种放电方式不可避免的会产生大量的谐波电流，含有超过10%的三次谐波，通常这种情况下，为了保持放电稳定，要使用镇流器予以消除和改善，但是无论电阻式、电子式、电感式、电容式还是多功能组合镇流器，都无法从根本上消除谐波污染。

3/3

整流装置及开关电源

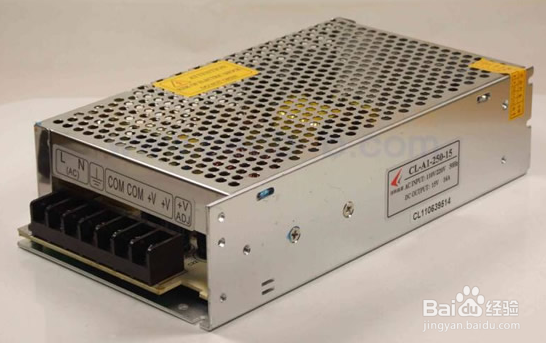

从现代电子应用设备来看，大多数使用调节开关电源（SMPS），它的主要功能是将传统的整流器和变压器的功能转化后用于储电电容充电，而后通过脉冲宽度调制信号对所需要的直流电源进行控制，使用PWM的主要目的就是为了稳定输出电压。确保用电终端只能使用脉冲电流，而无法汲取或使用连续的正弦电流，导致产生大量的高频次分量谐波。

谐波对商业建筑的危害1/4

导致电源波形发生畸变

2/4

谐波会导致用电设备的损耗，使用电设备在运行过程中，产生大量的热能，是整体功率因数下降，造成无功电能的损耗增加。

3/4

当电子设备中出现谐波的影响后，就会造成精密设备出现运行失误。如采样失误、信号飘逸或者芯片电压增高而导致设备损毁。

4/4

变压器的异常主要表现在：存在振动现象，噪音大、温度高，电容器因温度过高而频繁更替；熔断器非正常熔断现象增加，对电容器的基本保护功能失效；零排发热、烧断，造成工程电流表信息失误，使得估算电流远远小于实际数值

治理方法1/1

有源滤波器

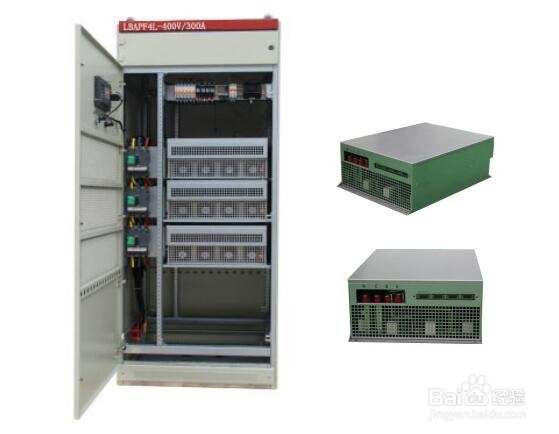

有源滤波器（Active Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。通过使用有源滤波器可以提高通信系统及配电系统的稳定性，延长通信设备及电力设备的使用寿命，并且使配电系统更符合谐波环境的设计规范。

领步公司有滤波器的技术特点

可实时动态滤除2~50次谐波，或者有选择的滤除电网相线和零线中存在的各次典型性特征谐波（可以不受限制的任意选择需要补偿的不同次数谐波），并可以根据需要设定需要滤除的谐波次和设定滤除谐波的目标值。

三相四线制APF在零线上的谐波滤波能力是相线滤波能力的三倍，针对照明等单相负载多造成零线谐波过载（零线上的三次谐波电流因为相位相同而叠加将会达到相线上的三次谐波电流的三倍）和相不平衡的情况。

内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能，用户可自行设定选择补偿功能。在滤除谐波的同时，可进行无功补偿和消除负载不平衡现象。
