如何把一个ug文件拆分为多个装配文件
来源:网络收集 点击: 时间:2024-05-10【导读】:
由于三维软件文件之间的互换,常常把3D文件以stp的格式转换出来,导致原本的多个装配文件变为单一的part文件,如ug打开的时候多个装配的文件全部变为一个part文件,这种情况我们需要把part文件从新拆分为装配文件,方便出图。下面介绍下方法给大家,方法有两种。工具/原料more电脑,ug方法/步骤11/7分步阅读

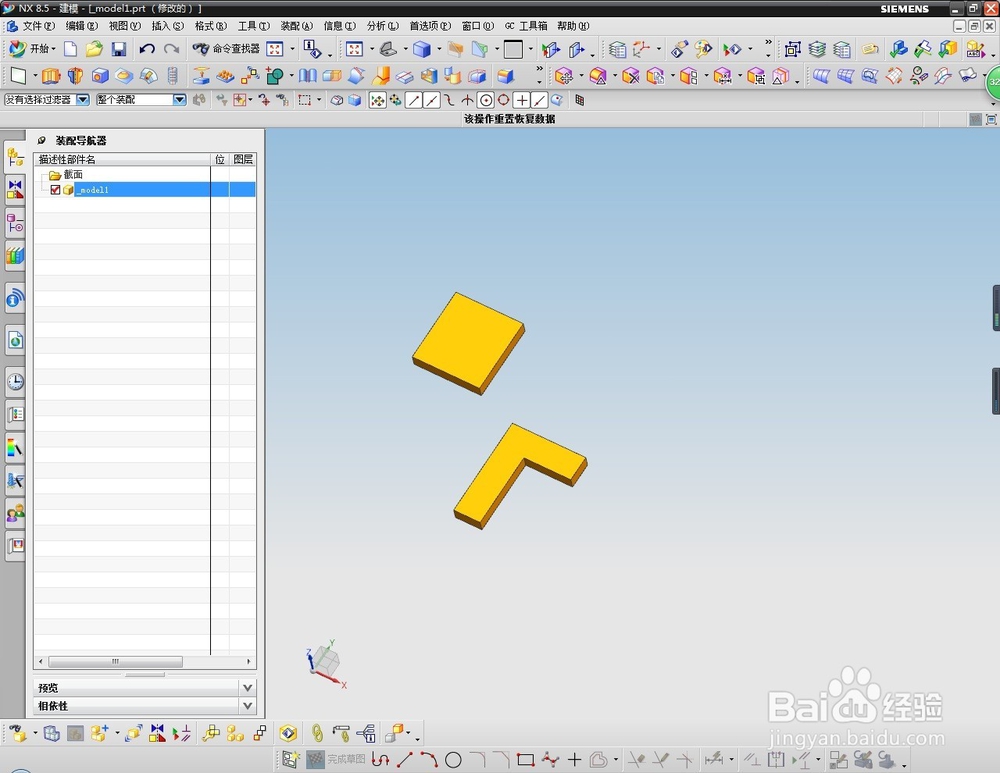

打开ug并新建一个part,拉伸两个不相连的实体。

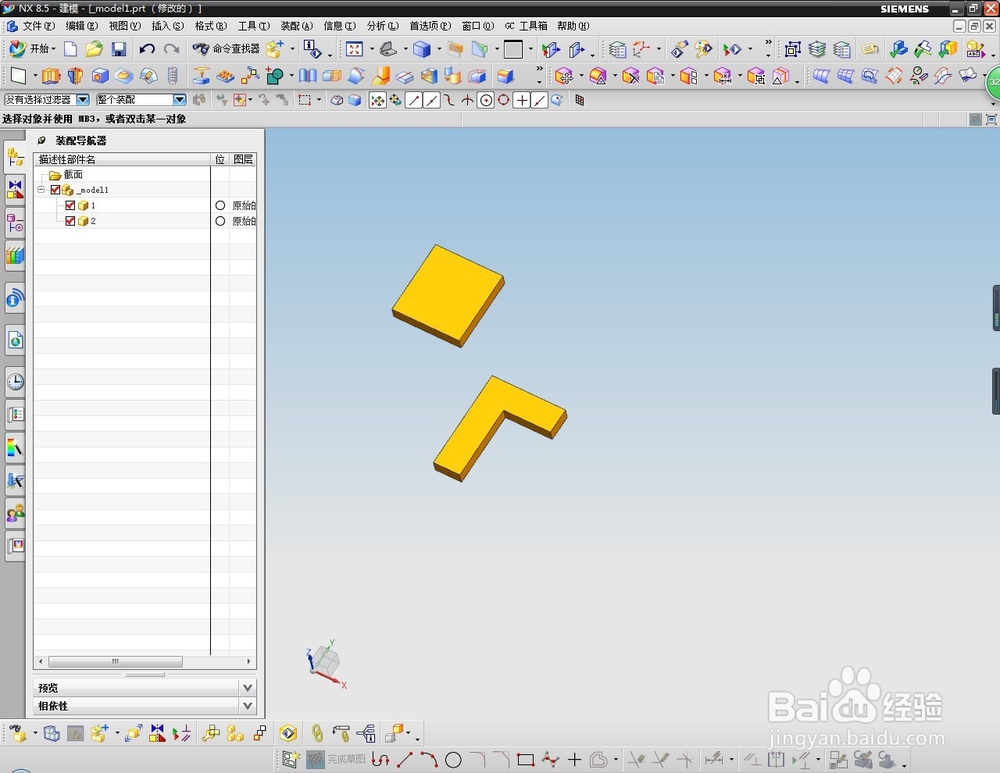

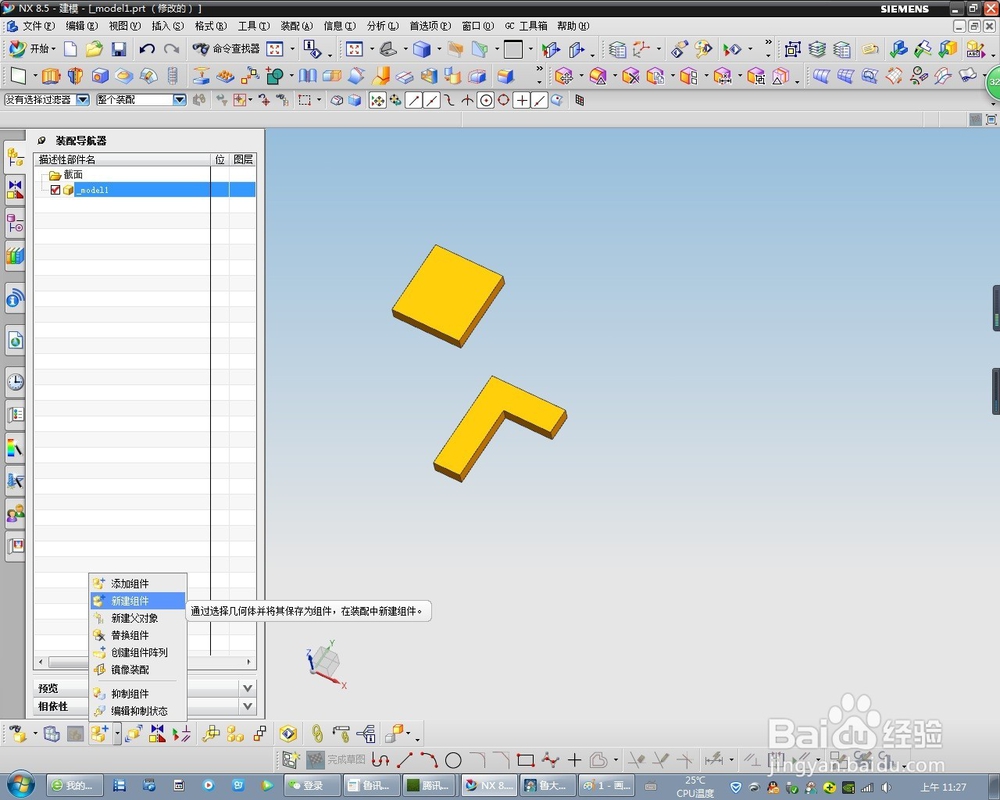

2/7新建两个装配文件,分别命名为1和2,作为第一步的子文件。方法是点击装配工具栏里的新建装配文件按钮,按提示操作。如图

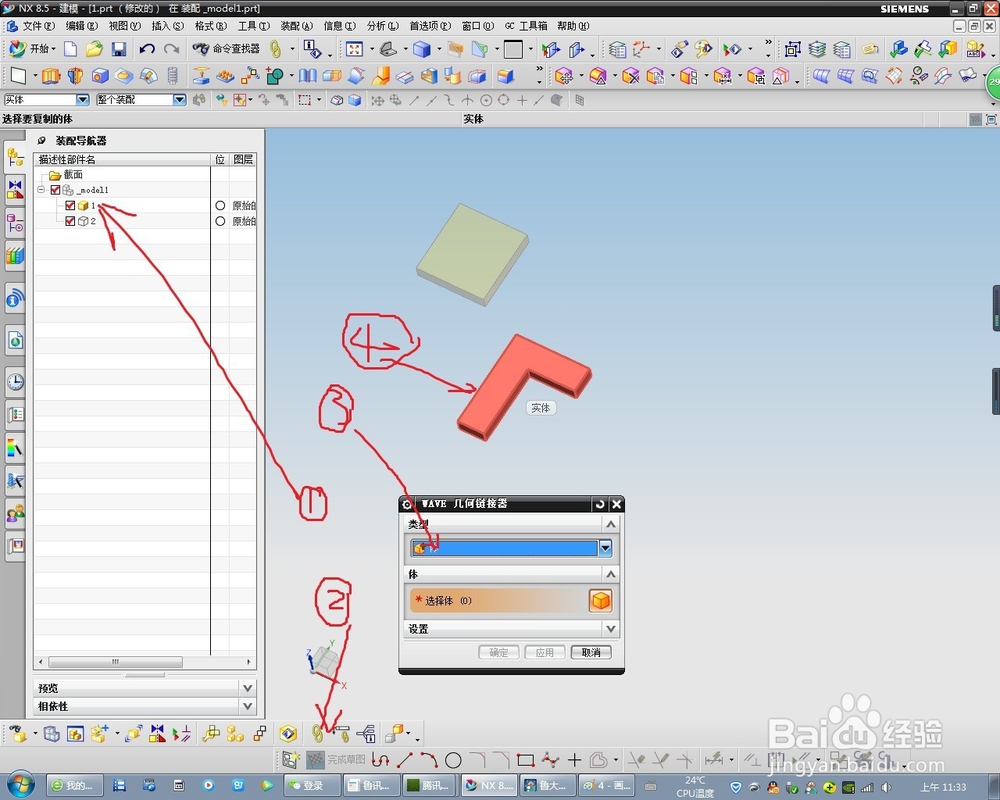

3/7双击文件1,使之成为工作部件,然后点击装配文件按钮里的链接功能,操作步骤如图。这样,有一个实体就被链接到文件1里了。
4/7以3步骤同样的方法,双击文件2,使之成为工作部件,然后点击装配文件按钮里的链接功能,操作步骤如图。这样,有一个实体就被链接到文件2里了。

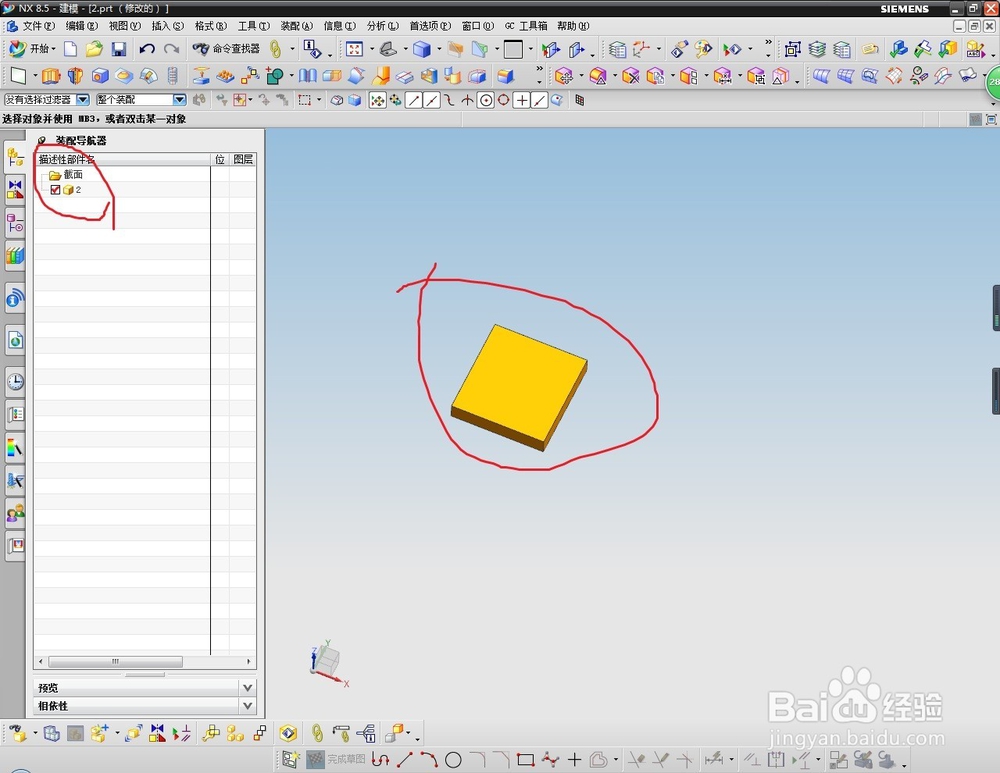

5/7保存好后,单独打开文件1,就会发现文件1有了母文件的部实体。

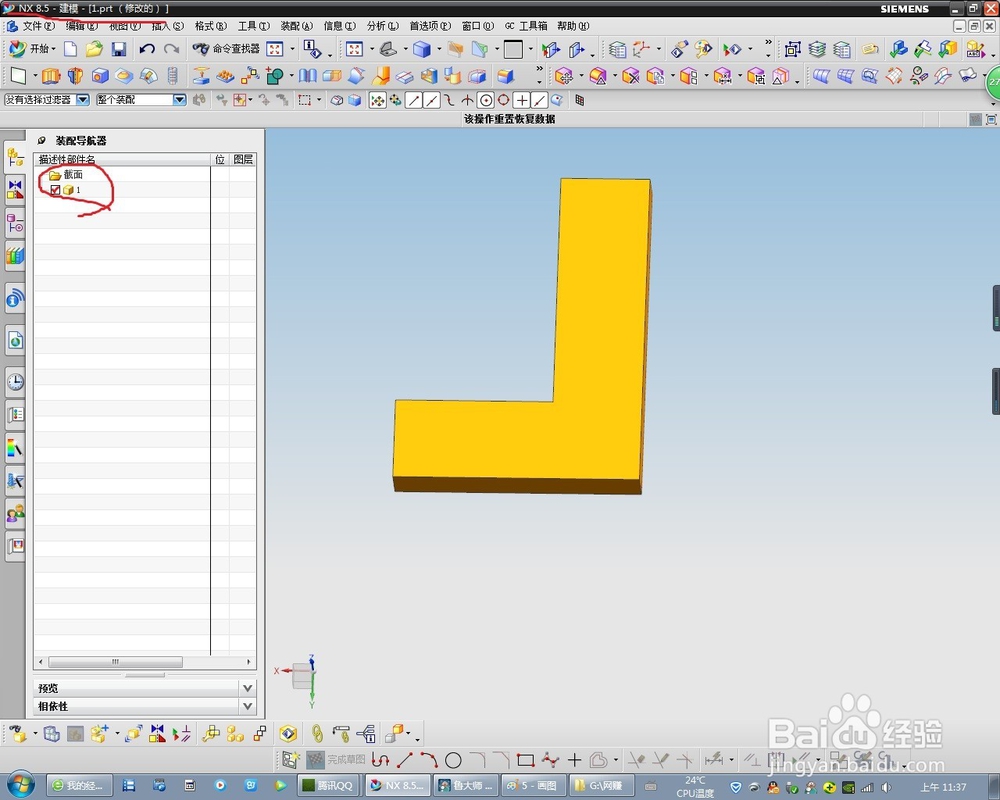

6/7单独打开文件2,就会发现文件2有了母文件的另一部分实体。
7/7以上是运用装配链接的方法拆分实体,希望可以帮到大家
方法/步骤21/4跟方法1一样,先打开ug并新建一个part,拉伸两个不相连的实体。
2/4文件-导出-部件-在导出部件对话框中设置好导出部件的路径,选择你要导出的实体,并命名为1。
3/4以2步同样的方,文件-导出-部件-在导出部件对话框中设置好导出部件的路径,选择你要导出另外的实体,并命名为2。
4/4然后把你刚才导出的文件1和文件2以绝对坐标的方式装配到步骤1的文件中去。这是以导出part的形式拆分装配体的方法
注意事项如果有不明白的请在下面发表疑问,方便及时回答。
