订阅如何用CAD天正软件生成建筑立面和剖面图
来源：网络收集 点击： 时间：2024-05-10【导读】：
如何用CAD天正软件生成建筑立面和剖面图（仅供参考）方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

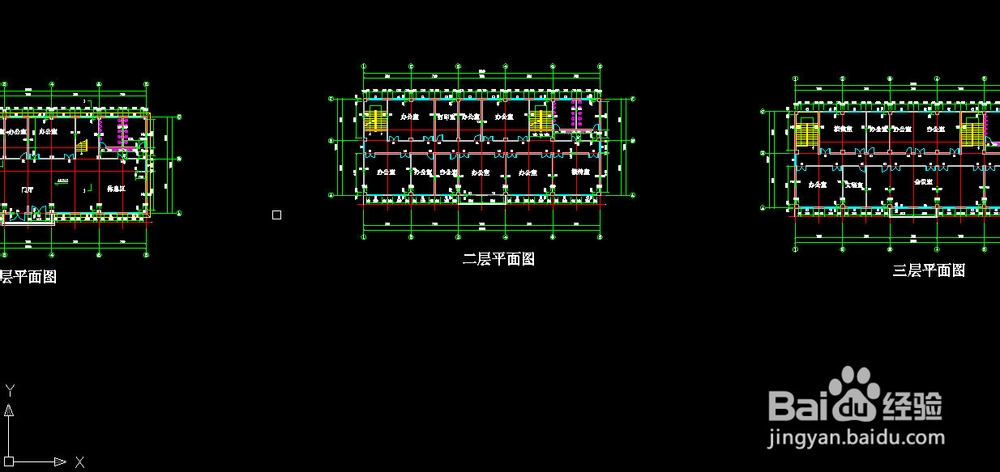

先画好建筑平面图

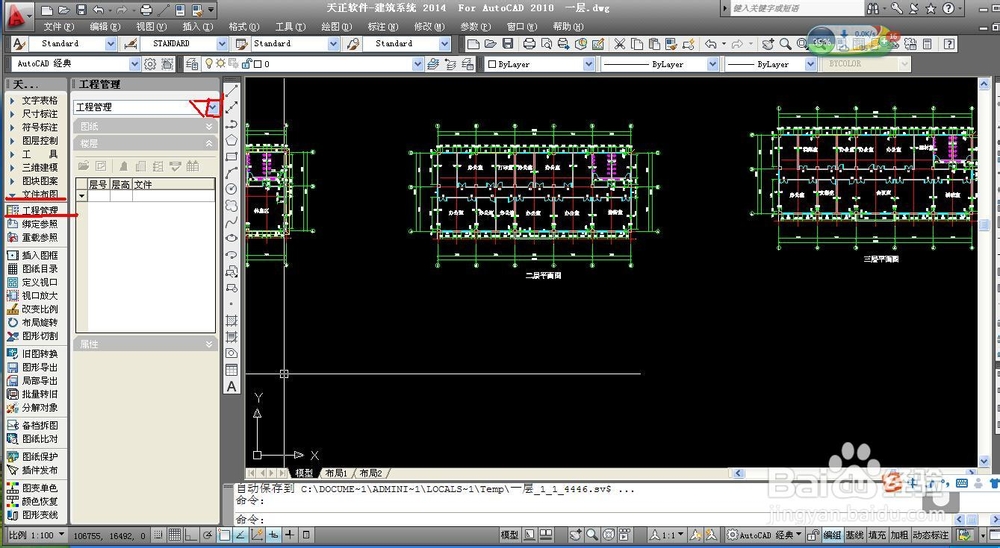

2/8打开天正软件，选择【文件布图】下的【工程管理】。

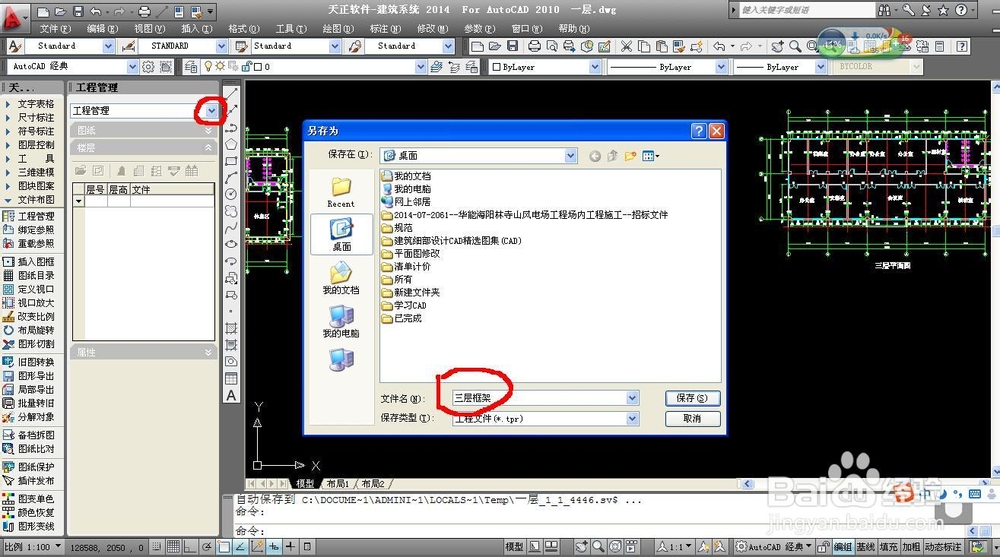

3/8点【工程管理】下新建工程，建立名为“三层框架”的工程名

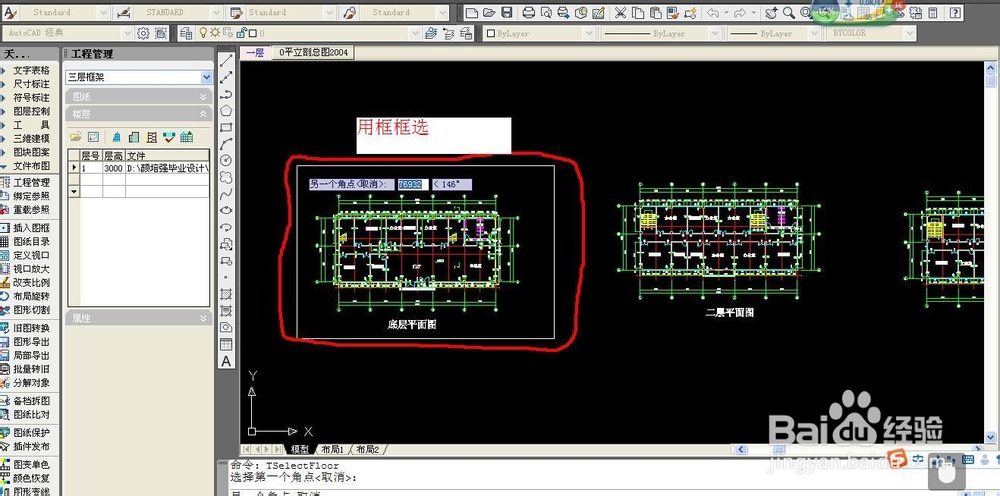

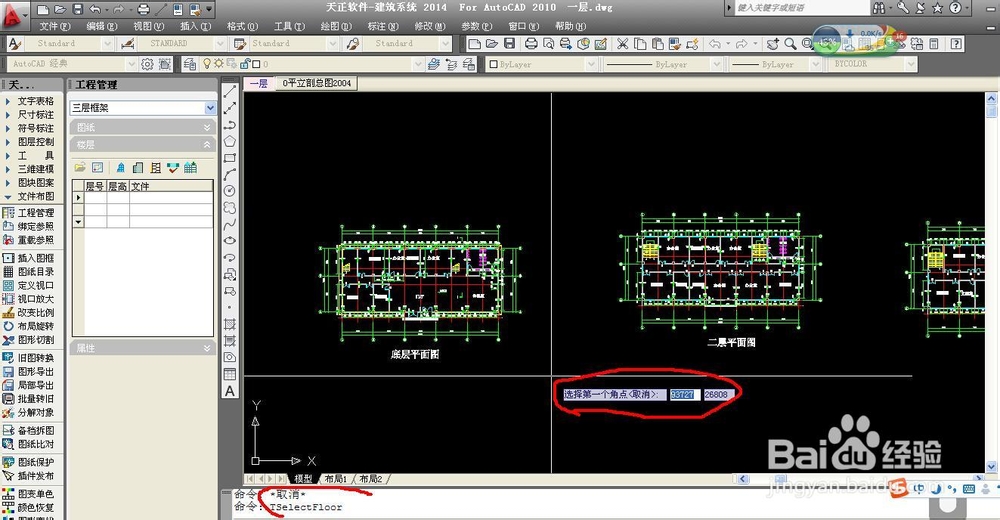

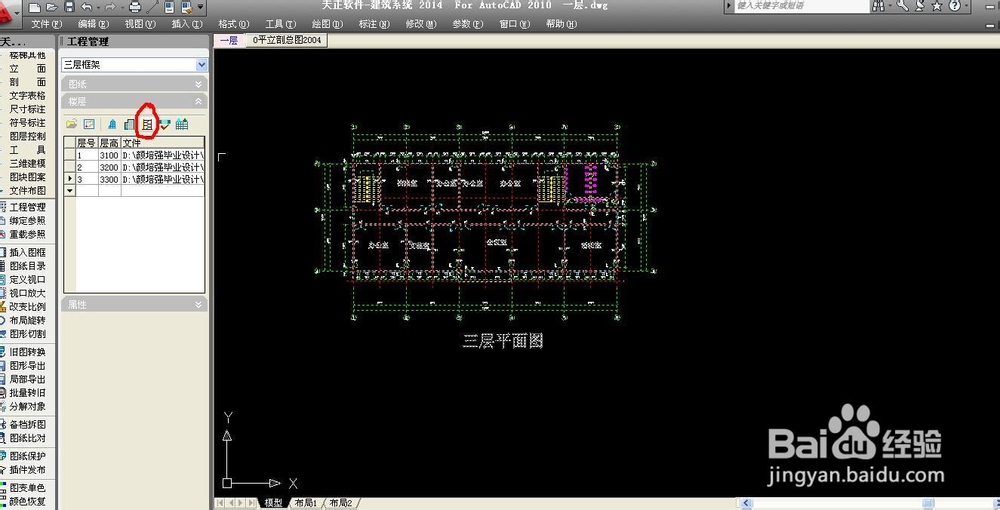

4/8用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取

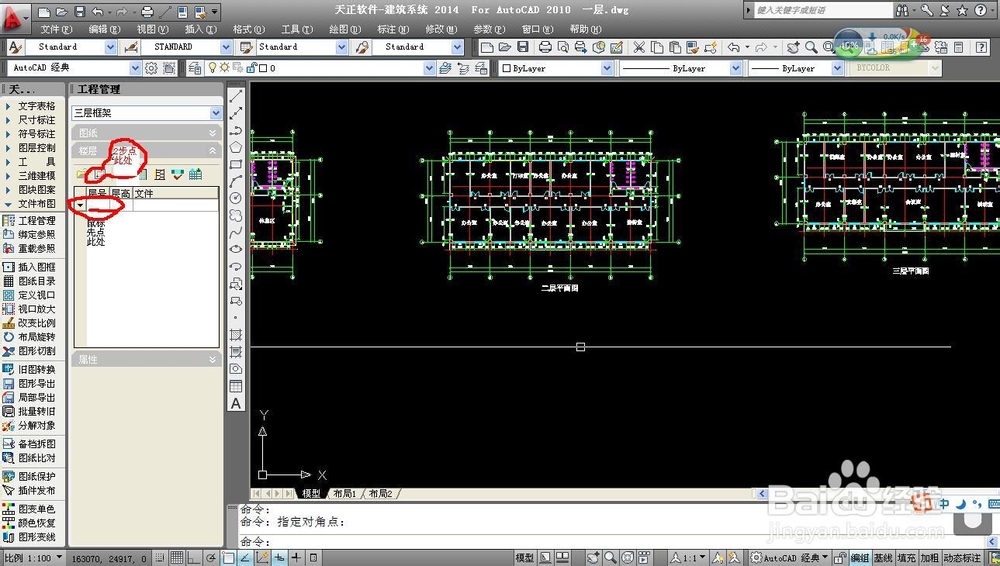

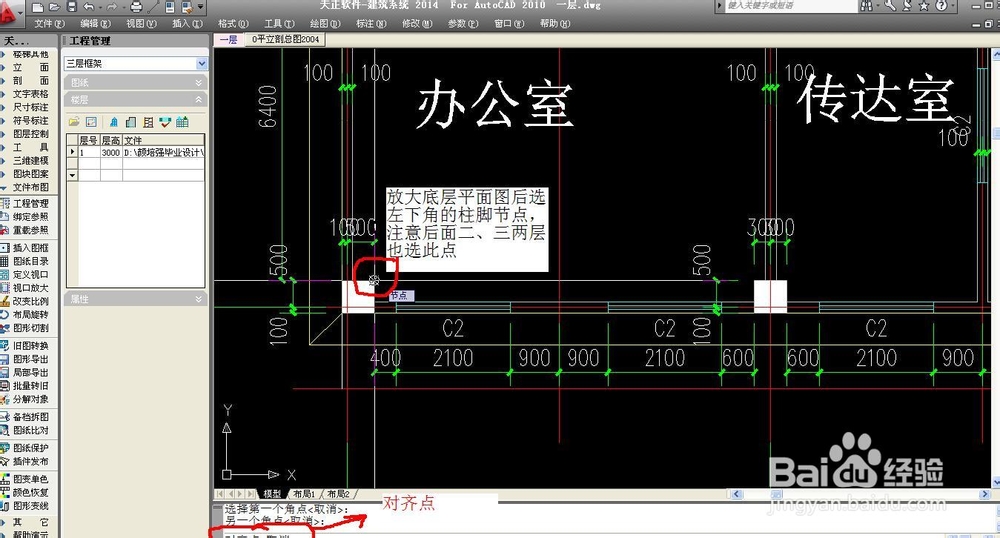

5/8根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼

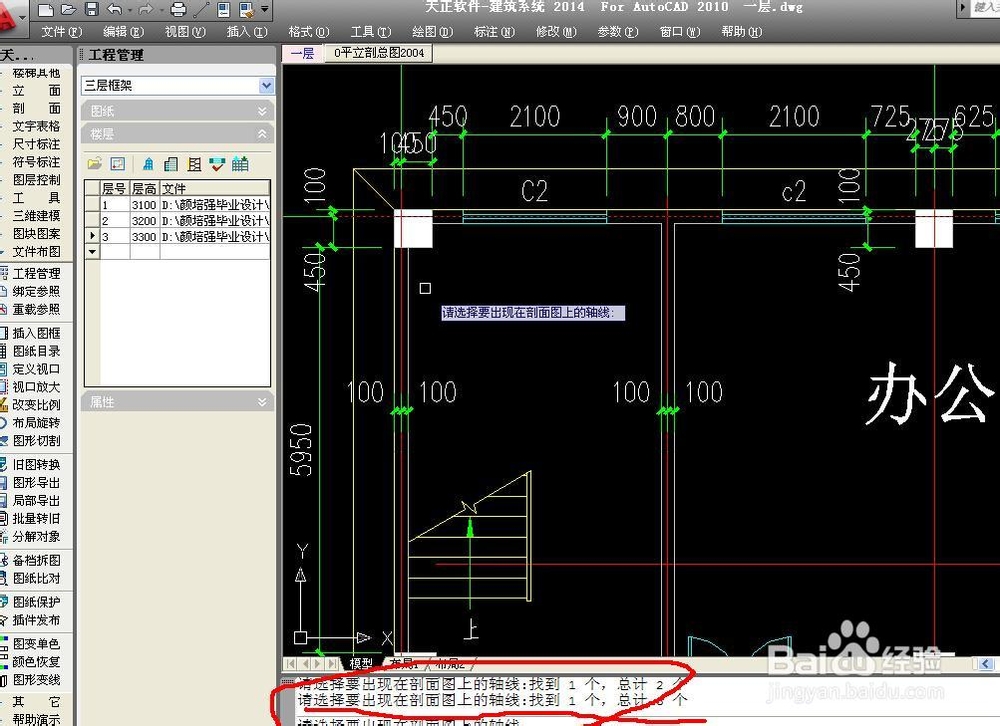

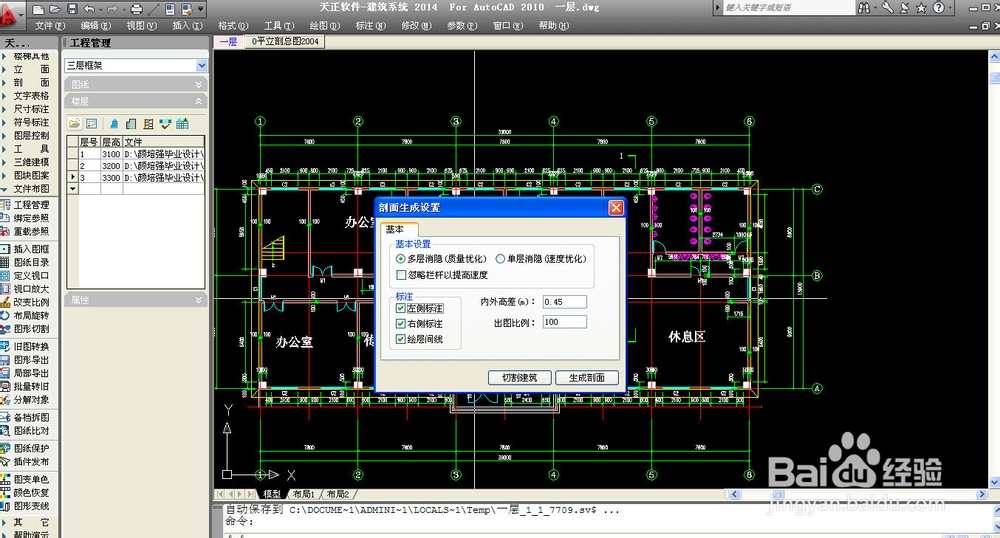

6/8输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。
7/8命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。同理立面生成亦是如此
8/8最终剖面图

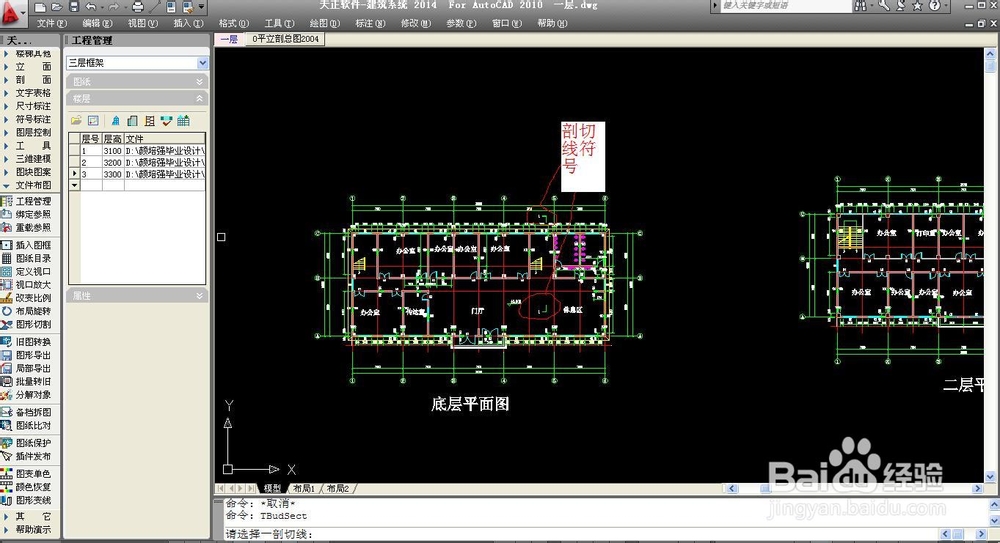

注意事项剖切符号画在底层平面图中
