桥架识别: 一键识别桥架并自动建立三维模型

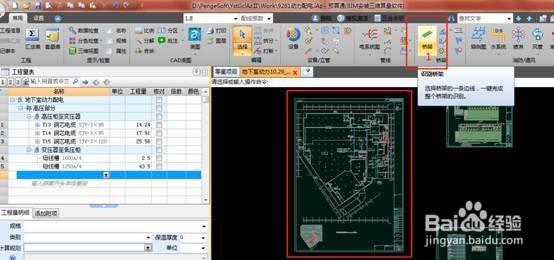

建立工程之后导入相应的图纸，点击桥架识别的按钮

1.选中相应的图纸

2.直接识别，同时可以生成三维模型。

进入到桥架模型界面：

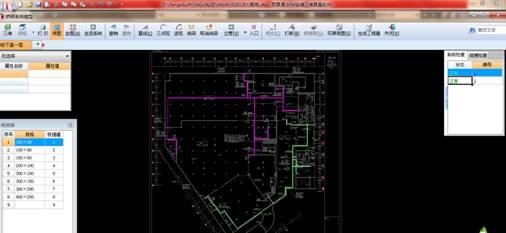

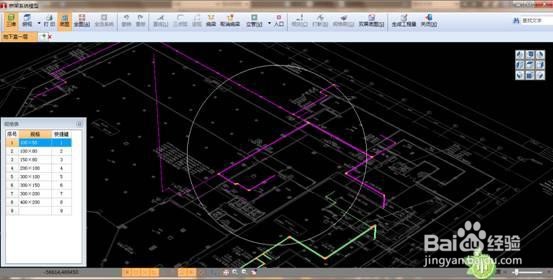

点击三维按钮，可以查看整体桥架的三维模型：如下图所示。

桥架三维模型展示

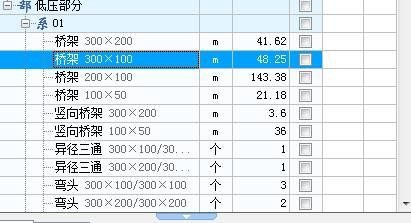

单击生成工程量，即可生成整体桥架系统的工程量。

电气系统图一键识别：

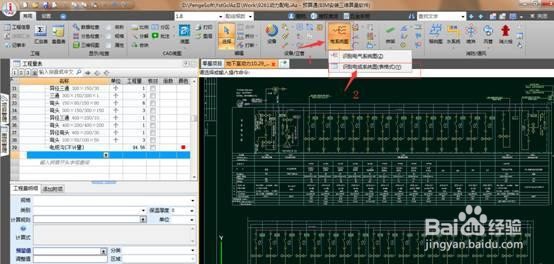

1. 单击电系统图的下拉按钮1，选择识别电缆系统图表格式

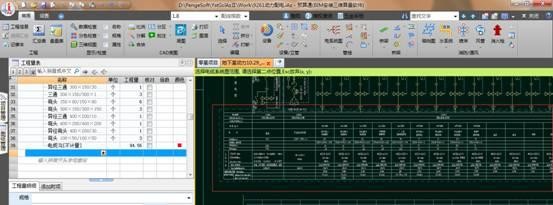

选择之后按照提示框选需要识别的区域，然后单击结束框选

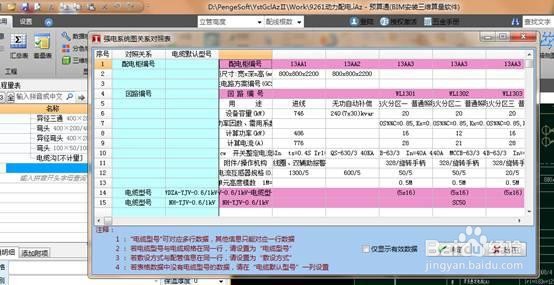

进入到强电系统图关系对照表，单击确认

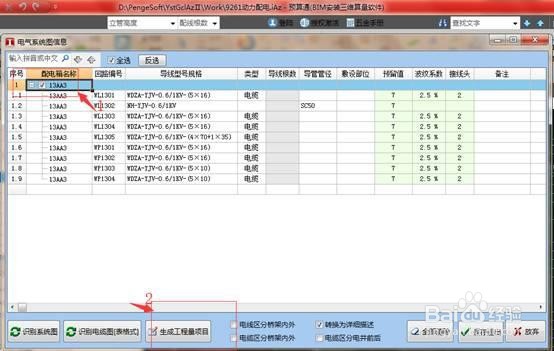

进入电气系统图信息界面，勾选相应的配电箱1，单击生成工程量2

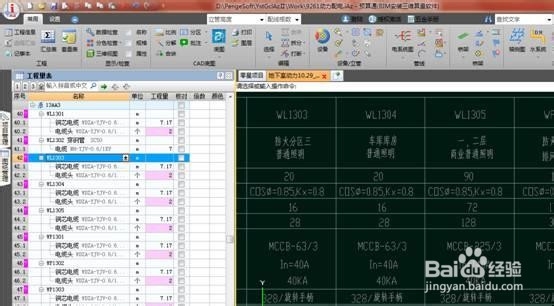

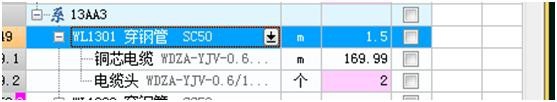

在工程量表中就可以看到该配电箱的回路信息

电缆的快速布置：

1. 找到相应回路，单击按桥架布线

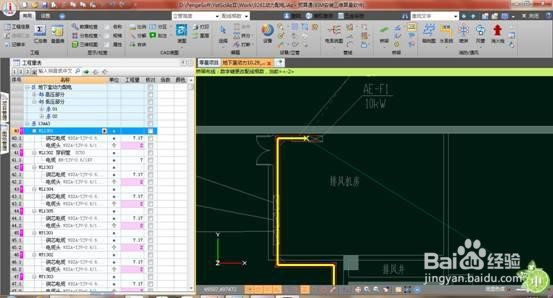

按照提示，单击相应的低压柜为起点，在单击相应的配电箱作为终点，系统自动识别回路，计算配线长度，自动判断桥架外配管长度

重复以上操作，然后对整个工程量进行汇总打印输出
