Catia软件操作时部分命令有隐藏的快捷操作方式，本例介绍轮廓命令的使用技巧工具/原料more电脑Catia V5软件方法/步骤1/5分步阅读

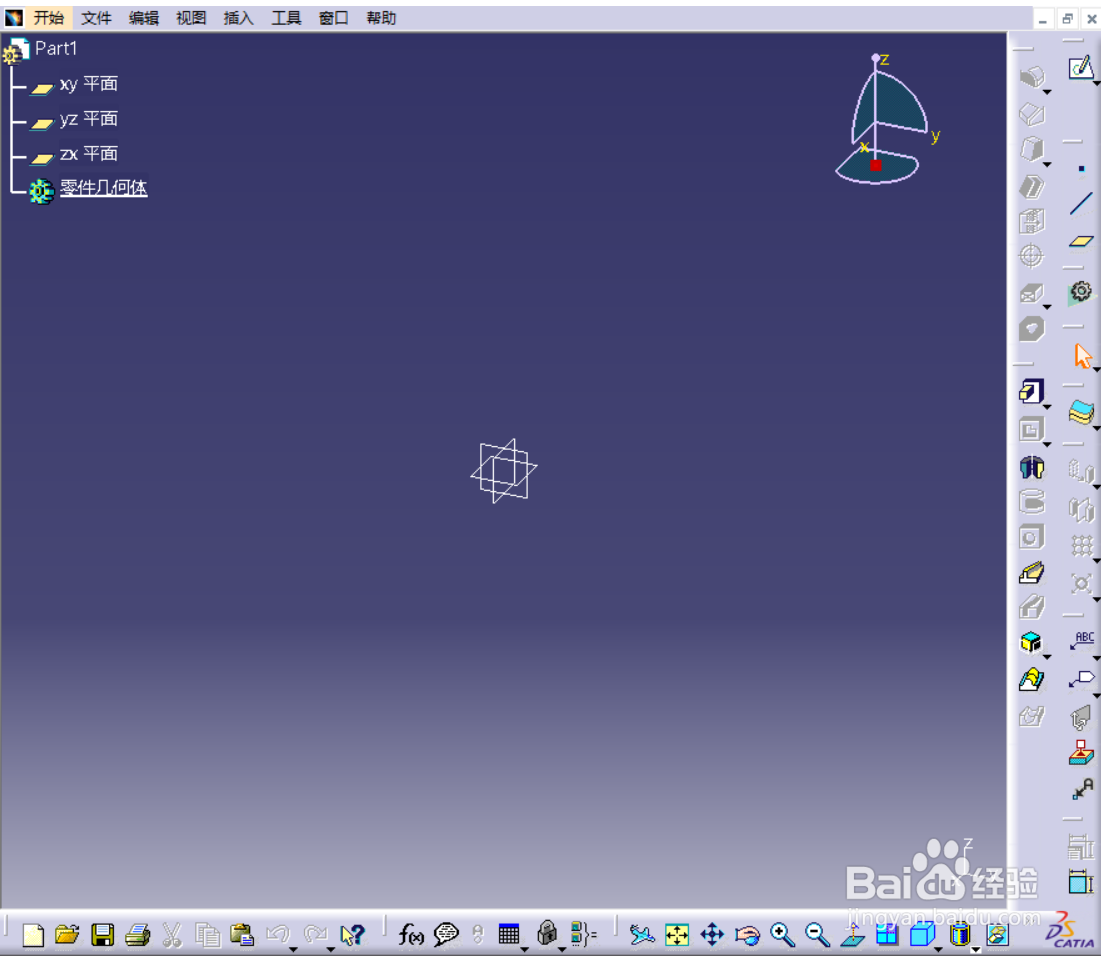

首先打开Catia软件，开始零件设计新建零件，默认零件名称Part1，点击“确定”，打开零件设计界面

2/5

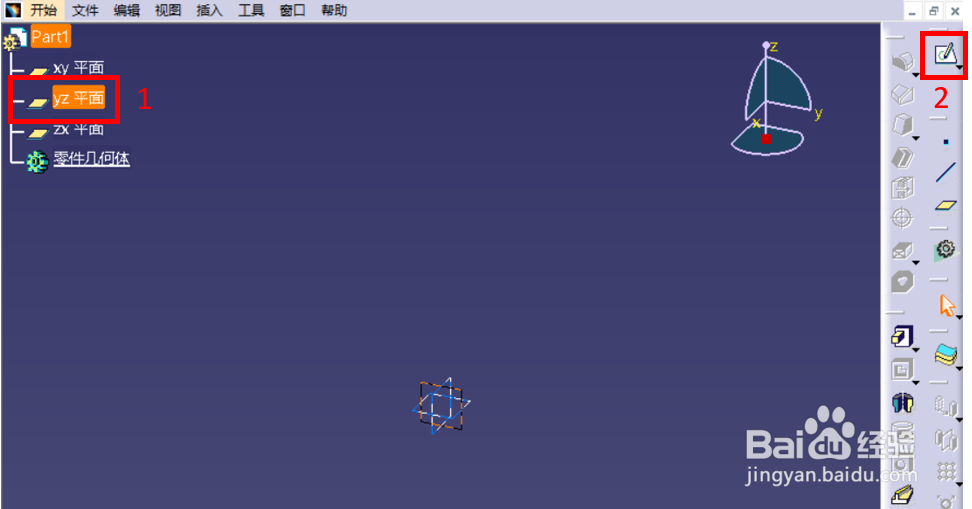

选择模型树中”YZ“平面，再点击右侧的”草绘“图标，创建草绘工作界面

3/5

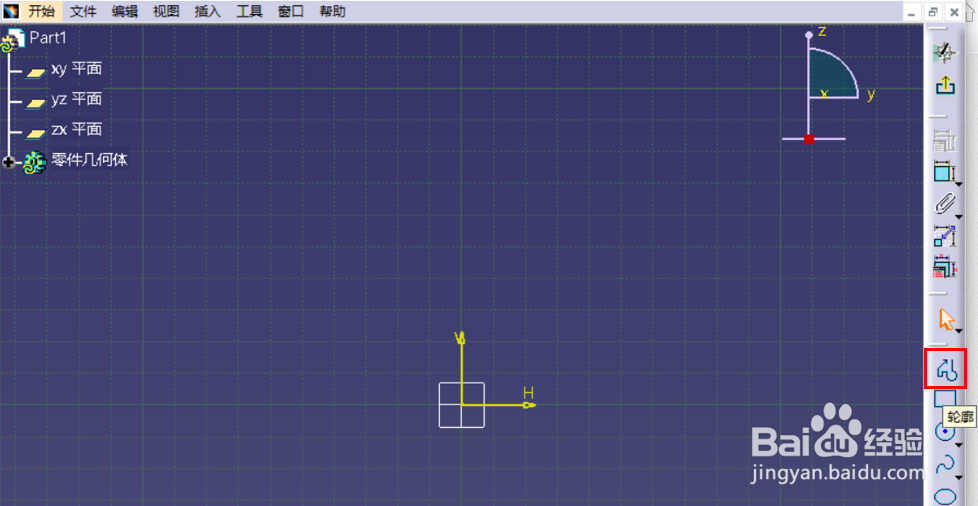

在“草绘”工作界面的右侧有“轮廓”图标

4/5

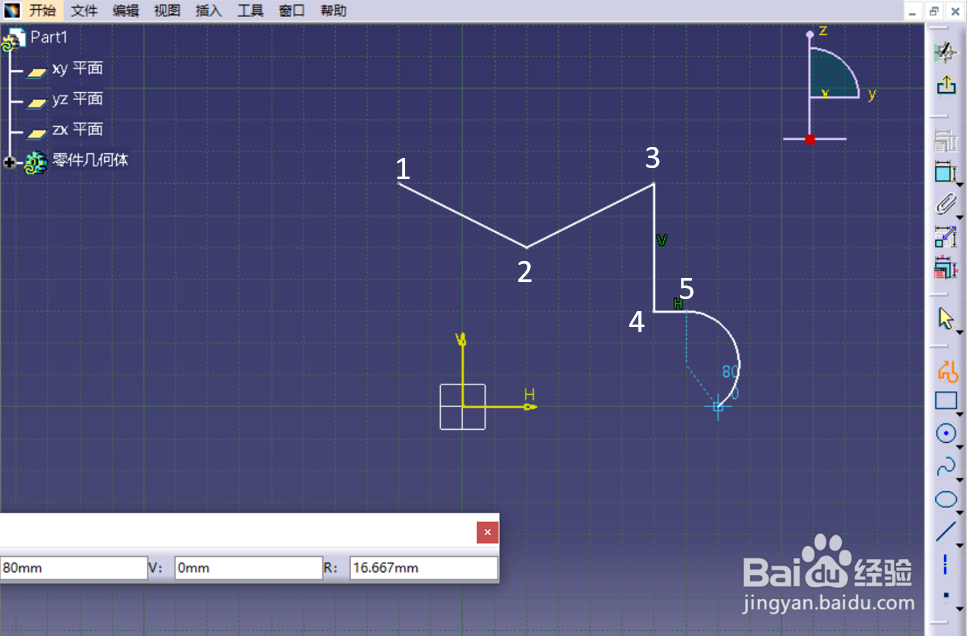

点击“轮廓”图标，在窗口中进行草图的绘制，当在窗口中单击绘制时为一段一段相连的直线，如1-4点，在点5处单击后按住鼠标左键不放进行拖动，此时由绘制直线切换为绘制圆弧

5/5

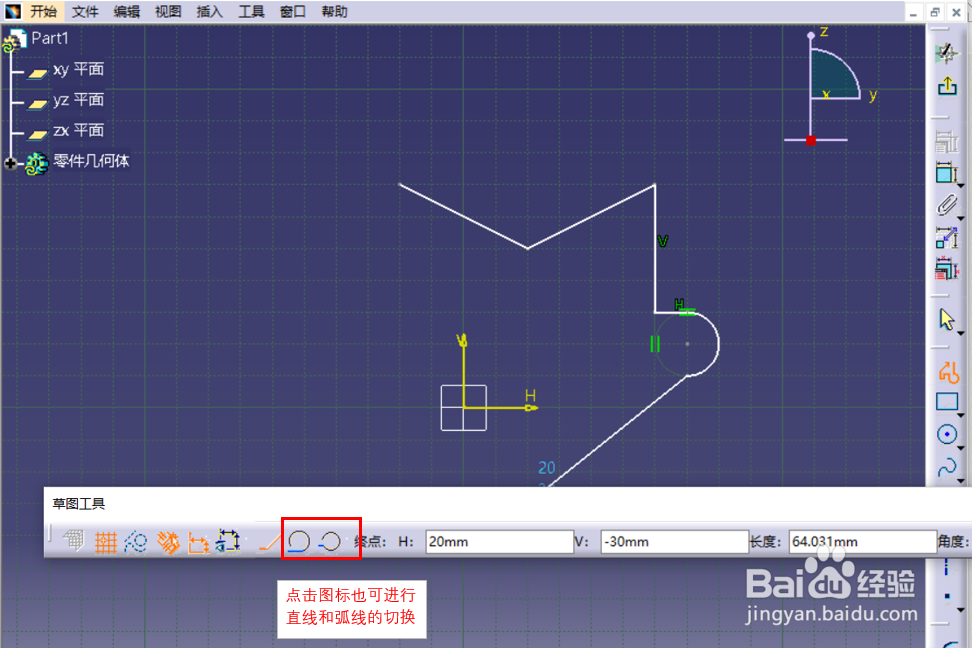

点击图标也可进行直线和弧线的切换，但操作较按住左键进行拖动要繁琐。

注意事项

在选中“轮廓”图标后，按住鼠标左键进行拖动时会显示一个绿色矩形框，此时表面也切换为绘制弧线
