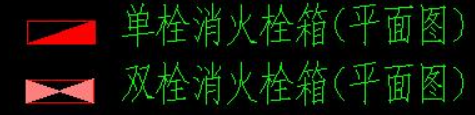

在CAD中消火栓有一种表示方法，如图所示：

消火栓主要作用是控制可燃物、隔绝助燃物、消除着火源。分室内消火栓和室外消火栓。

消防栓应该放置于走廊或厅堂等公共的共享空间中，一般会在上述空间的墙体内，不能对其做何种装饰,要求有醒目的标注(写明消火栓)，并不得在其前方设置障碍物，避免影响消火栓门的开启。

扩展资料：

CAD作图原则：

1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．当处理较小区域的图案时 ,可以减小图案的比例因子值 ;相反地 ,当处理较大区域的图案填充时 ,则可以增加图案的比例因子值 。

4．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

5．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

6．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

7．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

8．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击使用模板来打开它，并开始绘图。
