Creo点阵列功能是把选定的特征或几何按照草绘点或基准点特征的点分布位置生成阵列实例的，是实现在随意分布阵列的简便工具。本文详细讲解了Creo 7.0中点阵列功能的使用方法工具/原料moreCreo 7.0待进行阵列的模型方法/步骤：草绘点阵列方法1/7分步阅读

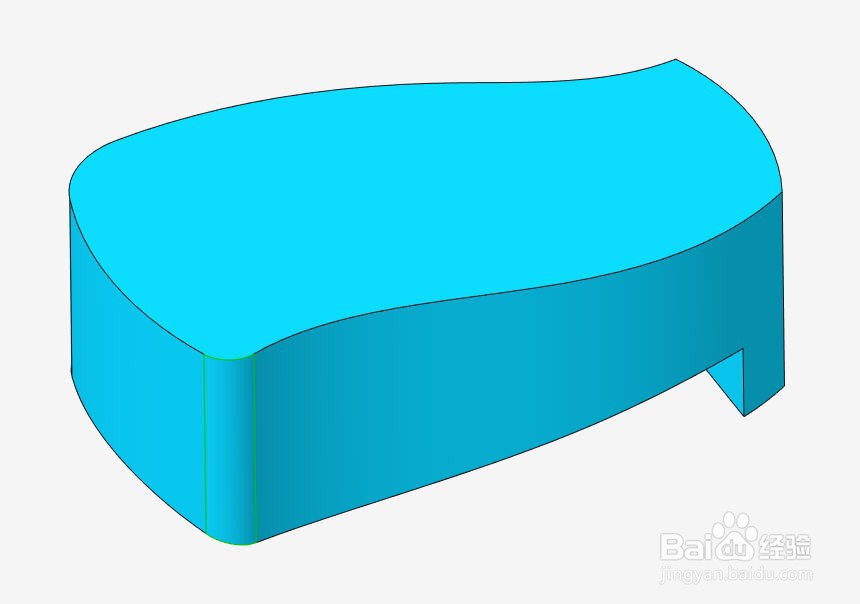

打开待阵列的模型，我们要在模型顶平面通过点阵列创建随机分布的花纹阵列。

2/7

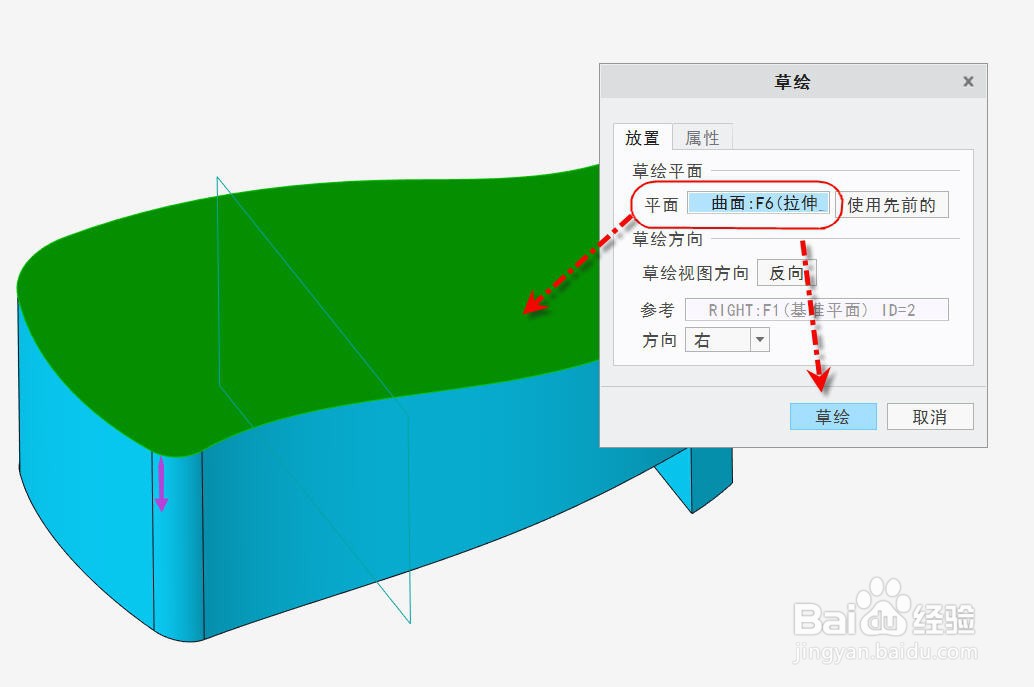

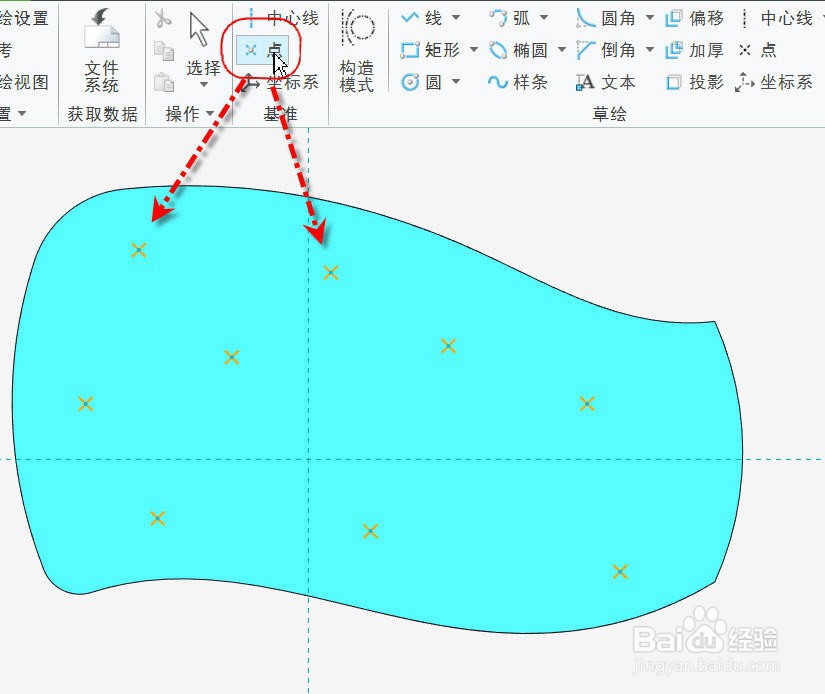

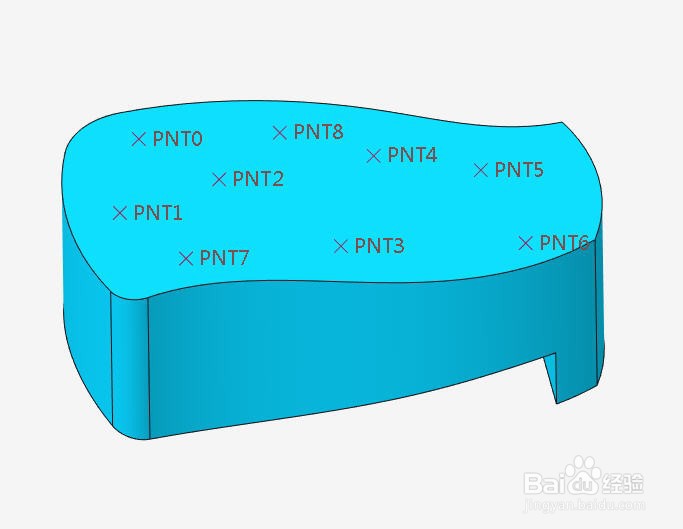

选择顶平面作为草绘平面，在草绘中随意放下一系列的几何点，完成退出草绘得到如图所示的随机分布的基准点。

3/7

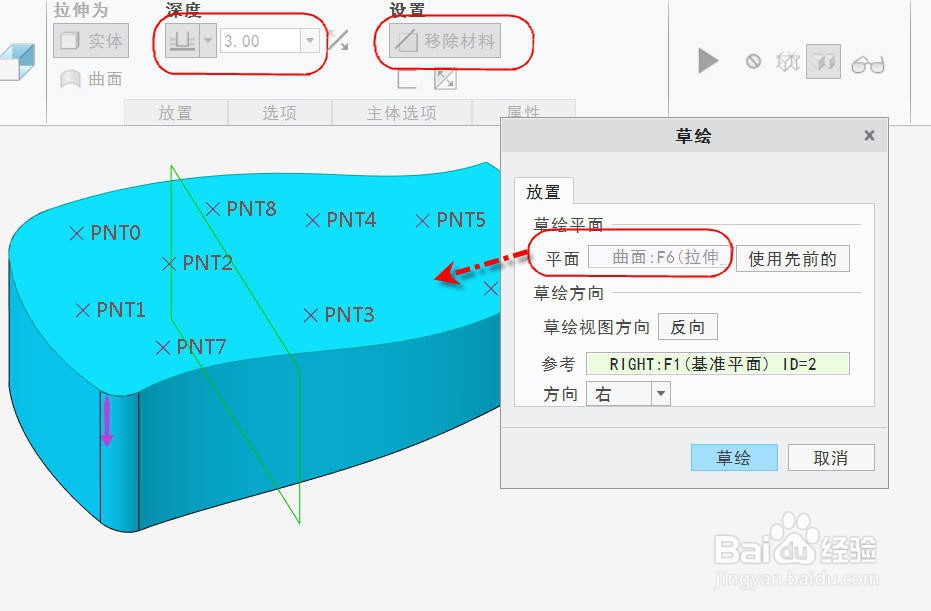

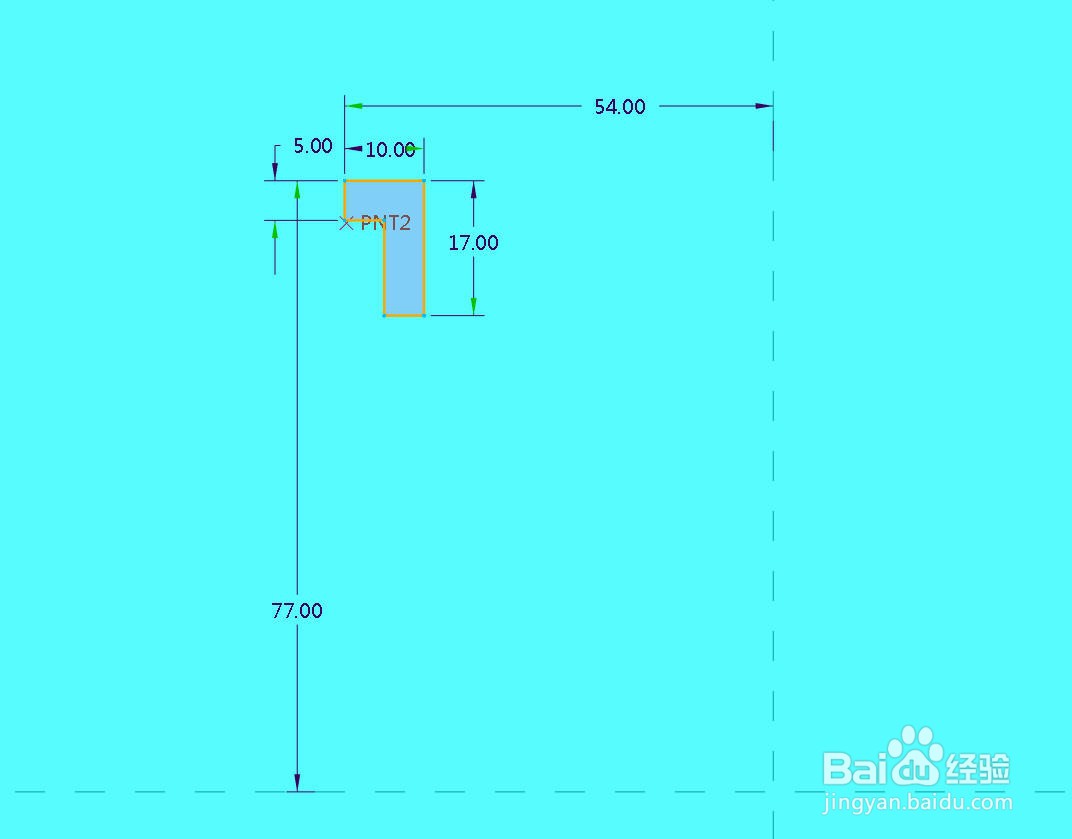

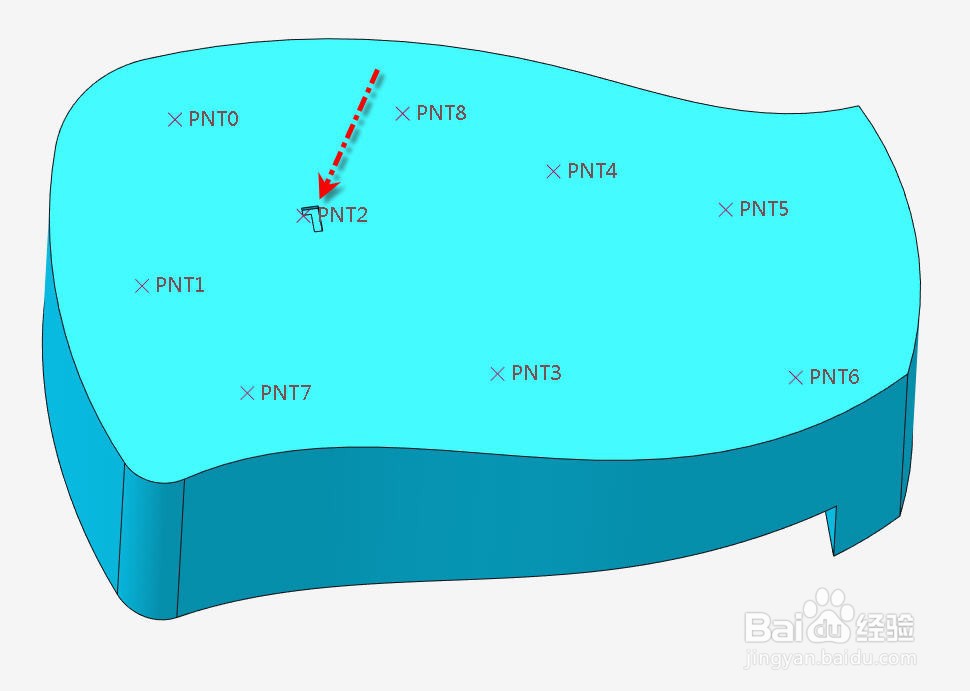

下面通过【拉伸】特征创建一个倒L形花纹。使用顶平面作为草绘平面，进入草绘后草绘如下截面，注意不要使用其中任何一个基准点作为参考，如图所示。完成拉伸特征后得到下图3的花纹。

4/7

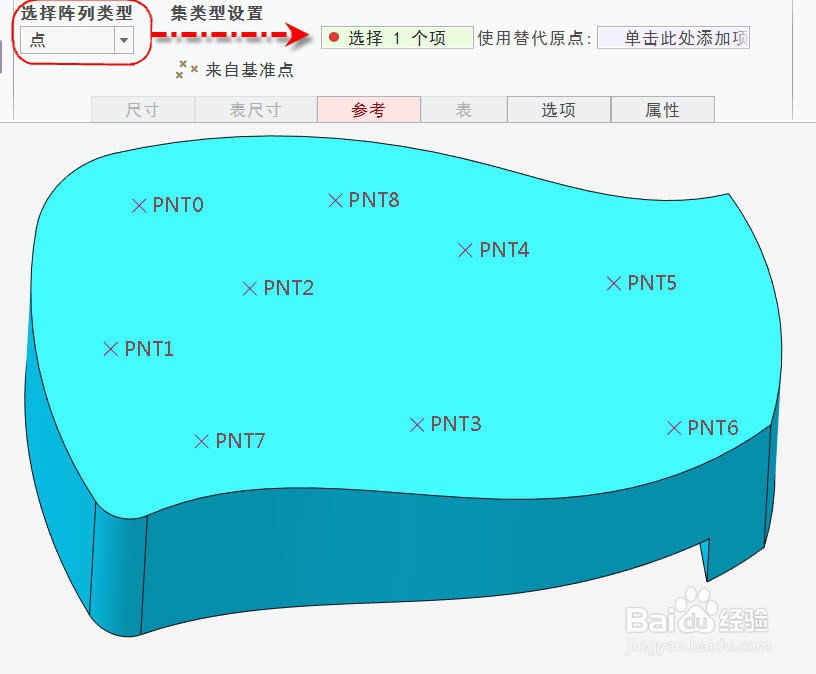

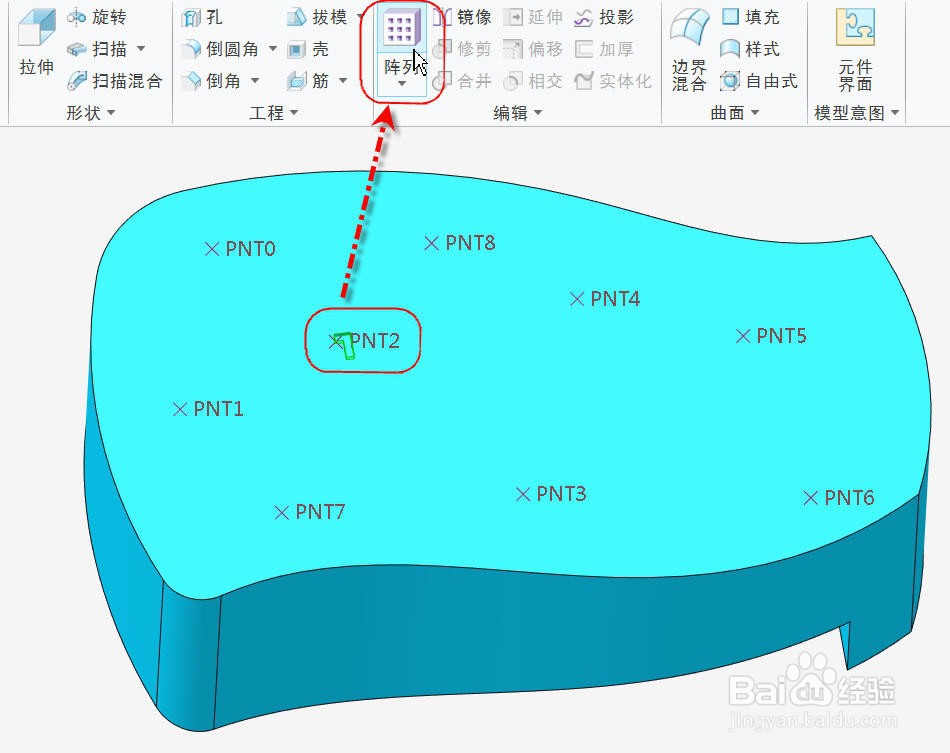

选中上面创建的拉伸花纹特征，点击【阵列】打开阵列操控面板。从【选择阵列类型】下拉列表中选择【点】切换到点阵列模式

5/7

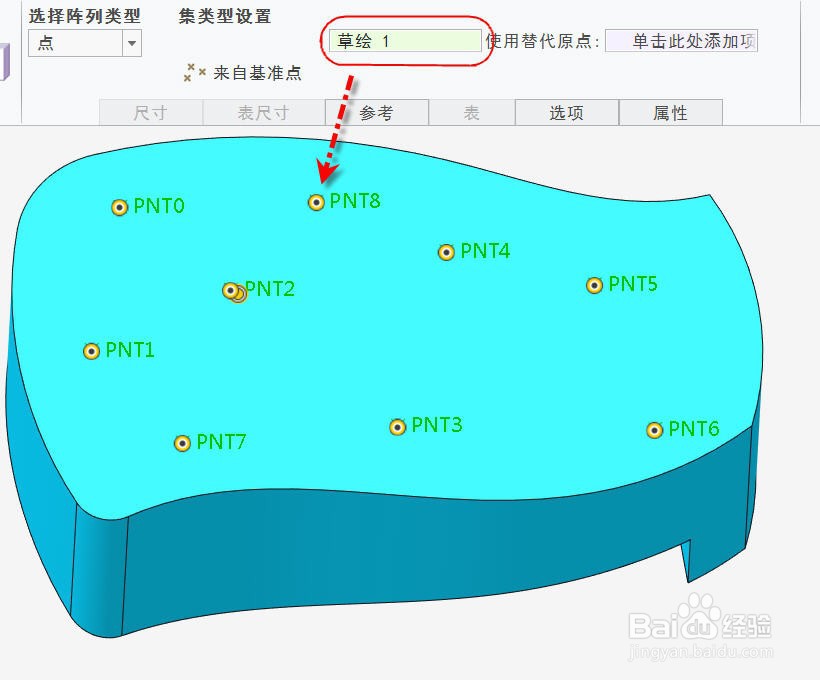

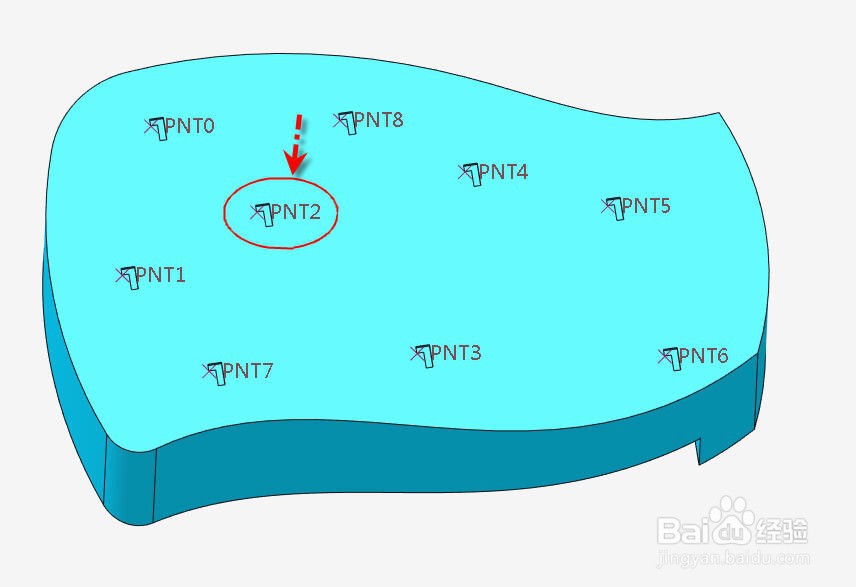

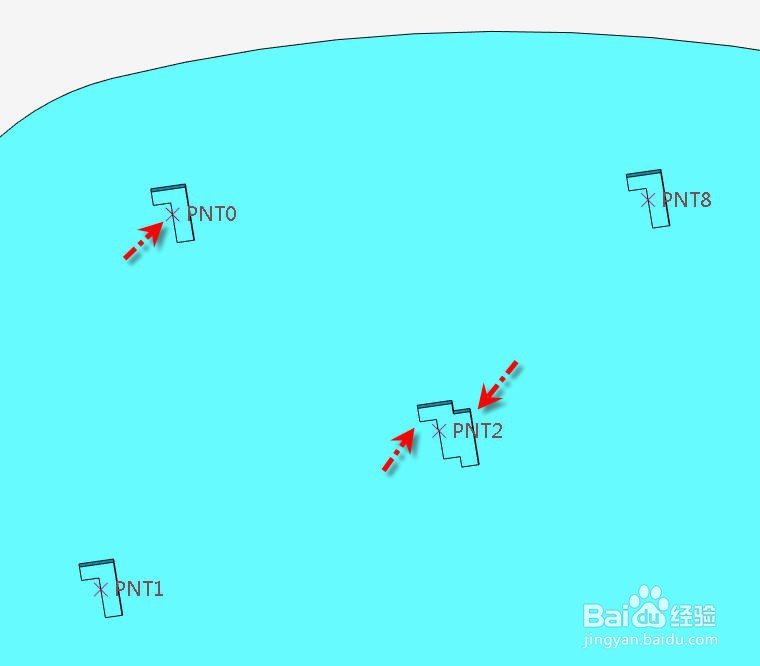

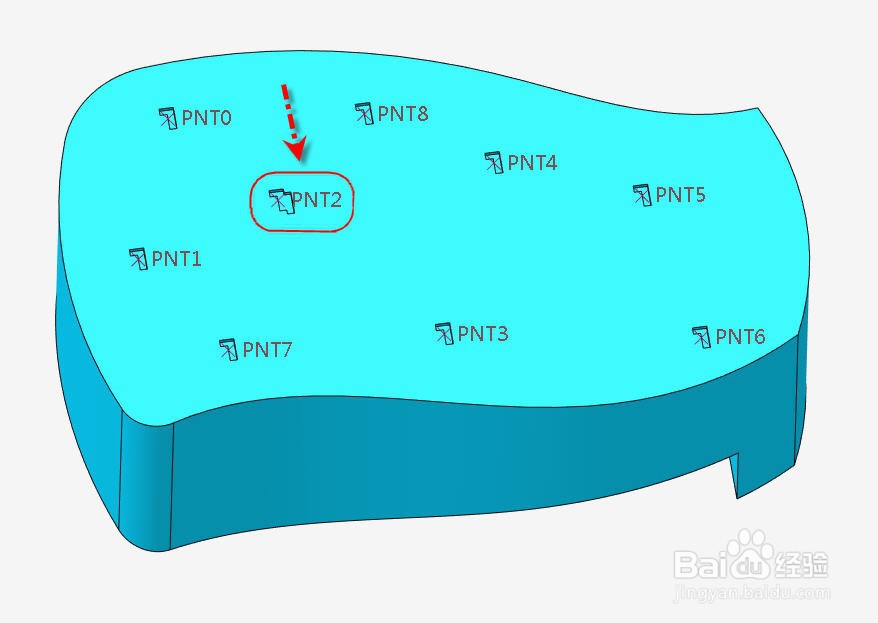

选择刚才创建的草绘点特征，便可看到代表实例的小黄点出现在草绘点特征中所有点位置上，点击【确认】退出操控面板完成阵列特征，效果如下图2。但很明显可以看到，第一个阵列实例并没有使用原始拉伸花纹，而且其它阵列实例生成的花纹和基准点的位置关系也和原始拉伸花纹和基准点的位置关系不一致。

6/7

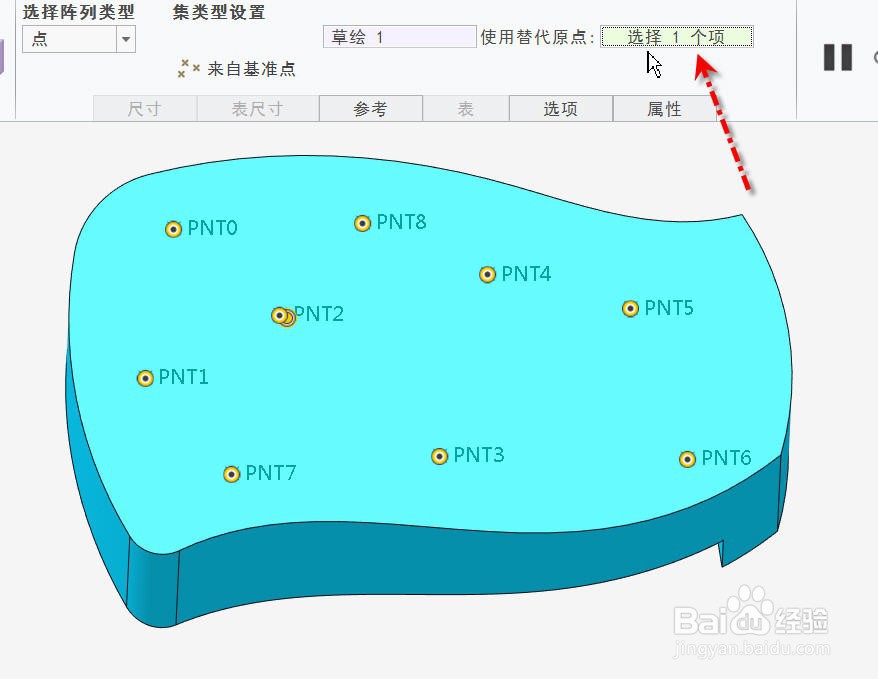

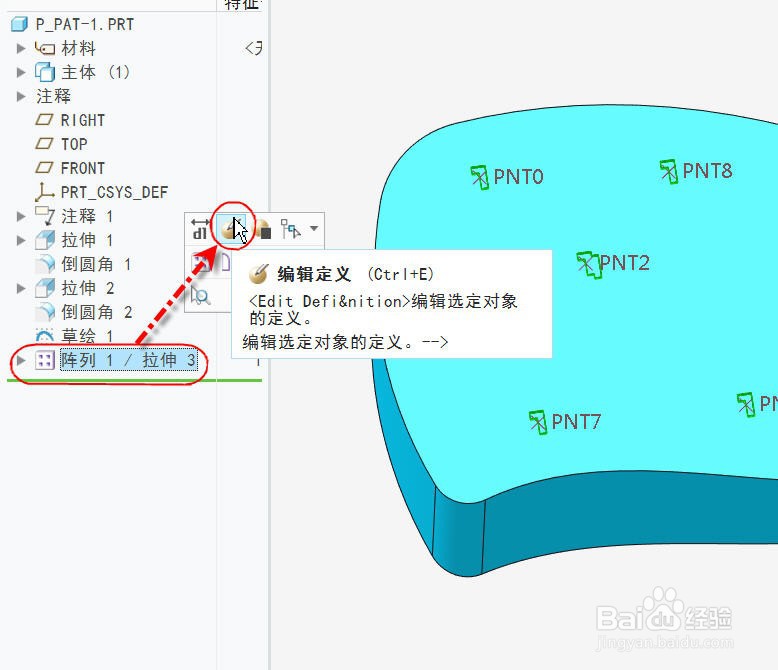

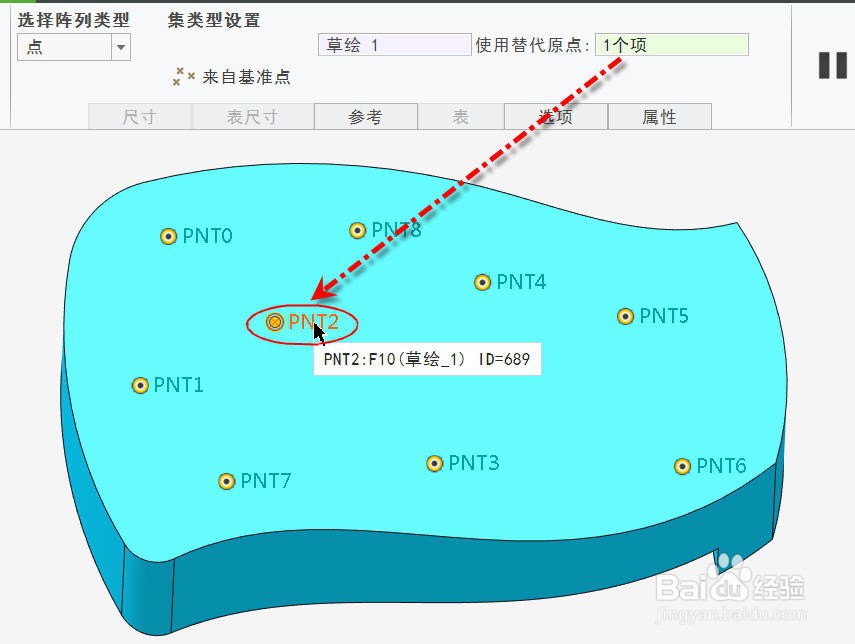

模型树种选中阵列特征，在弹出的左键快捷菜单中选择【重定义】重新进入阵列操控面板。点击【使用替代原点】输入框并选择刚才拉伸特征附近的PNT2作为替代原点。

7/7

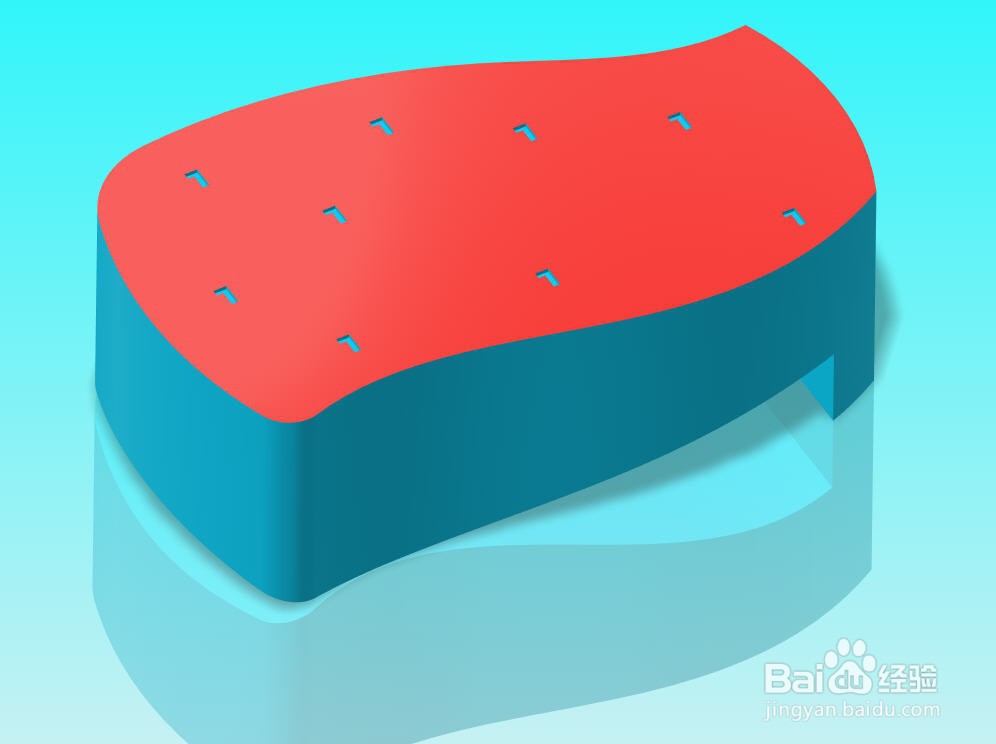

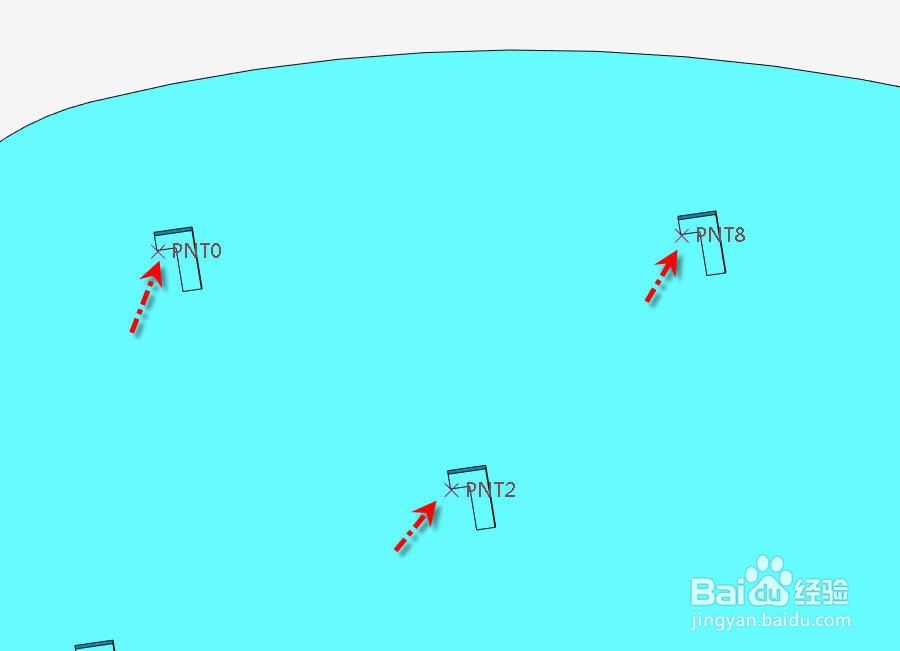

点【确认】退出阵列操控面板，现在便可看到生成了正确的阵列效果。

注意事项

如果希望点阵列中特征保持和点的相对位置不变，创建特征时注意使用原始点作参考，或者使用原始点作为替代原点

点阵列中特征草绘的原点默认是草绘几何的中心，阵列的时候默认是几何中心对齐基准点。
