CAD里边的多重块或嵌套块，说直白一点就是图块里边还有图块，其目的主要是为了方便快速替换图纸中所有相同名称的图块，实现一次修改统一替换的目的，从技术方面来讲可以让设计人员节省大量的改图时间，下面就给大家带来了多重块或嵌套图块的制作教程并举例进行说明。工具/原料more操作系统：Windows 7旗舰版 64位操作系统软件版本：Adobe AutoCAD 2013 64位方法/步骤1/6分步阅读

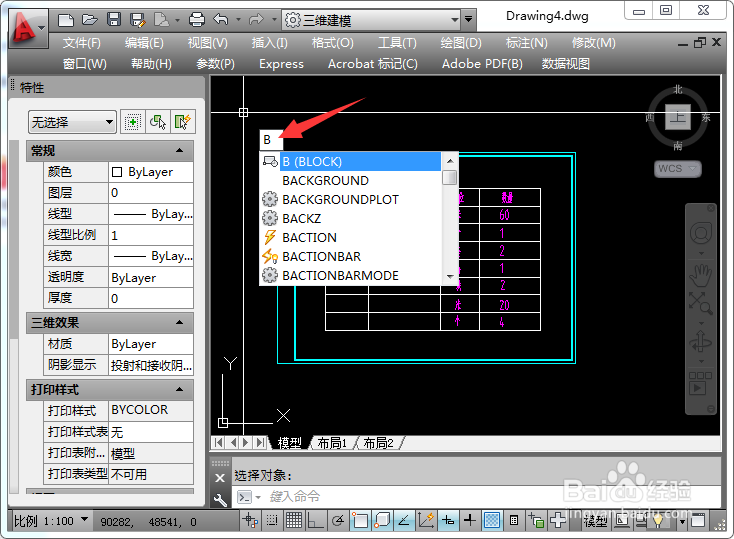

图纸中包含了图框和材料表，输入命令B并空格，执行写块。

2/6

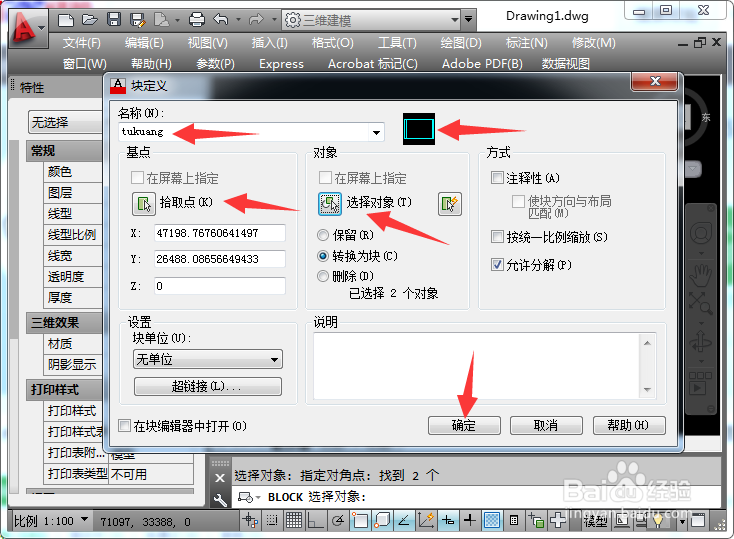

输入名称，点击拾取点拾取基点，点击选择对象选择图框，点击确定。

3/6

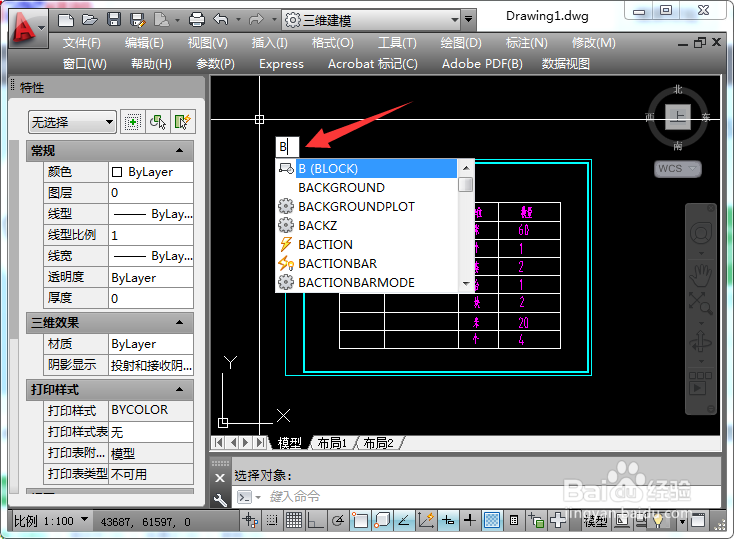

在次输入命令B并空格，执行写块。

4/6

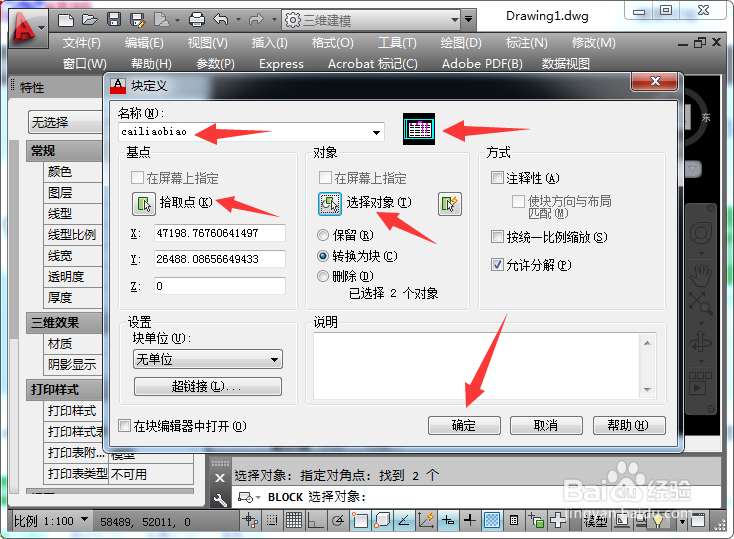

将图框和材料表写成一个图块，也就是说图框图块嵌套在图框和材料表图块内。

5/6

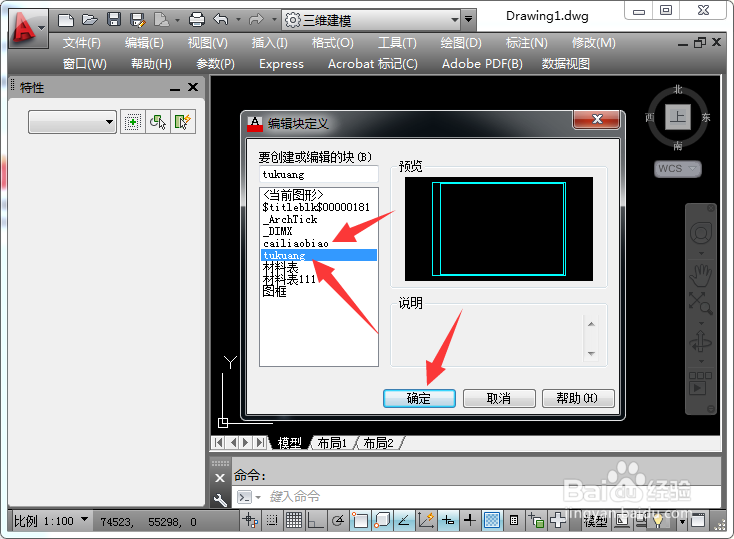

完成以上工作后双击图块，需要批量改图框点击tukuang，需要批量改材料表点击cailiaobiao，点击确定，通过在块编辑器中修改并保存即可实现图纸中所有该图块的批量修改。

6/6

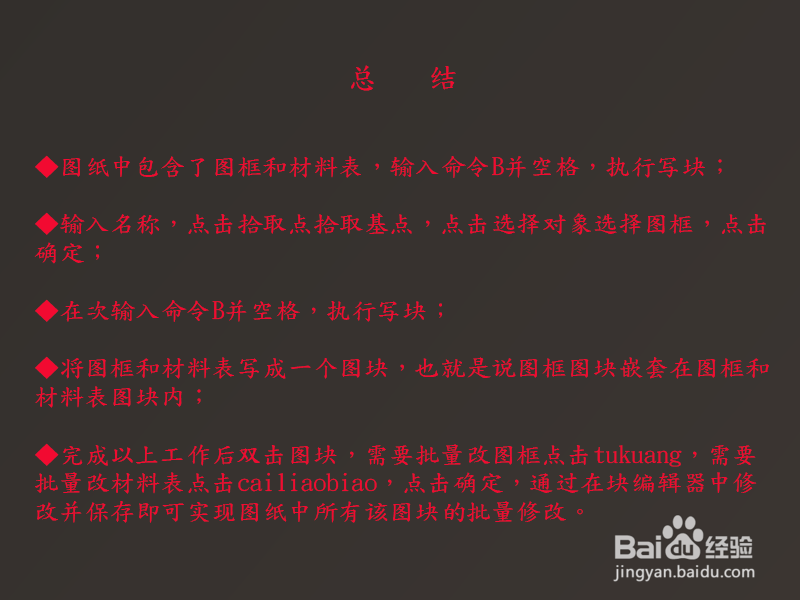

总结

图纸中包含了图框和材料表，输入命令B并空格，执行写块；

输入名称，点击拾取点拾取基点，点击选择对象选择图框，点击确定；

在次输入命令B并空格，执行写块；

将图框和材料表写成一个图块，也就是说图框图块嵌套在图框和材料表图块内；

完成以上工作后双击图块，需要批量改图框点击tukuang，需要批量改材料表点击cailiaobiao，点击确定，通过在块编辑器中修改并保存即可实现图纸中所有该图块的批量修改。

注意事项

tips：以上只是嵌套了两个图块，以此类推可以嵌套更多图块
