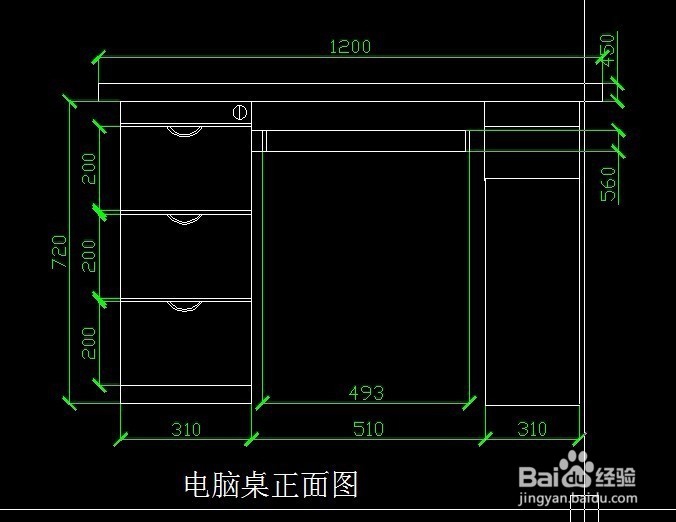

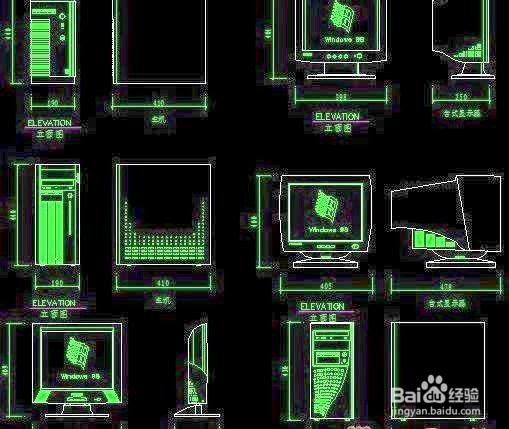

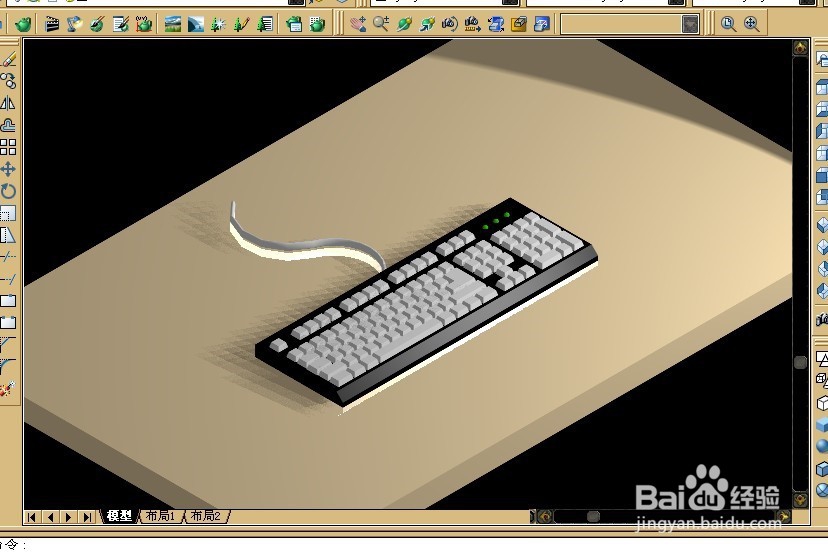

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD绘制电脑。第一步

图层设计。我们需要新建两个图层。

（1）“1”图层，颜色为红色，其余属性默认。

（2）“2”图层，颜色为绿色，其余属性默认。

第二步

将当前图层设为“1”。单击“绘图”工具栏中的“矩形”按钮，然后，绘制角点坐标分别为（0，16），（450，130）的矩形。矩形绘制完毕，我们进行下一个步骤。

第三步

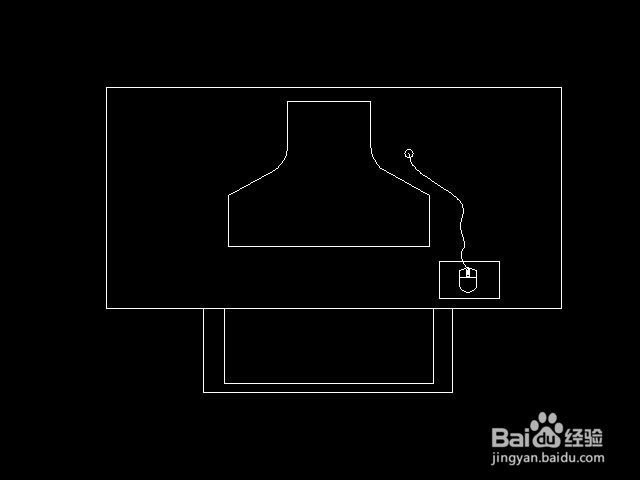

单击“绘图”工具栏中的“多段线”按钮，命令行提示如下：

命令：—pline

指定起点：0，16

当前线宽为0.0000

指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：30，0

指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：450，16

指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：

命令：pline

指定起点：37，130

当前线宽为0.0000

指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：80，308

指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：a

指定圆弧的端点或（角点A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点（S）/放弃U/宽度W）：101，320

（角点A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点（S）/放弃U/宽度W）：1

指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：306，320

指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：a

指定圆弧的端点或（角点A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点（S）/放弃U/宽度W）：1

指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：380，130

指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：

第四步

接着，单击“绘图”工具栏中的“直线”按钮，然后绘制坐标点为（176，130），（176，320）的直线，直线绘制完成，我们进行下一个步骤。

第五步

单击“修改”工具栏中的“矩形阵列”按钮，阵列对象为步骤四中绘制的直线哦，设置行数为1，列数为5，列间距为22。

第六步

最后一步，我们单击“修改”工具栏中的“旋转”按钮，旋转绘制的电脑。命令行提示如下：

命令：rotate

UCS 当前的正确方向：ANGDIR=逆时针 ANGBASE=0

选择对象：all 找到8个

选择对象：

指定基点：0，0

指定旋转角度，或（复制C/参照R）0:25

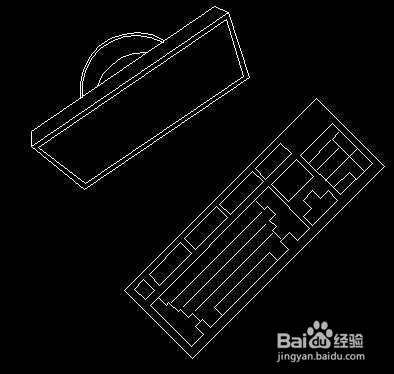

最后电脑就被我们绘制出来了。
