家里一台IBM PC/XT 5160 ，硬盘（温盘）故障，认盘不读。没有代换配件，用ISA槽扩展USB并刷ROM实现U盘启动，完美替代硬盘。工具/原料moreCH375桥接芯片（成品板卡）IBM PC/XT微机方法/步骤1/5分步阅读

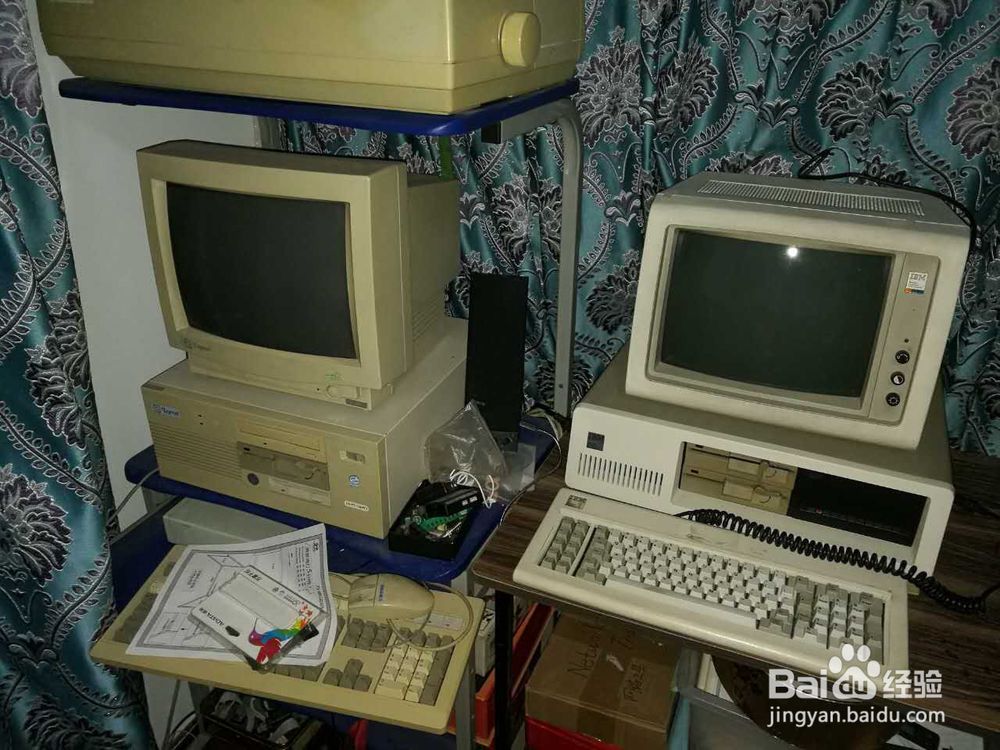

笔者家里有台 IBM PC/XT 5160 型微机，1983年生产，距今已是33年高龄。

该机型是世界首台内置硬盘的PC机，是IBM PC 5150的升级型号，现在PC的鼻祖，规范制定机型，接下来的几年也是各个厂家争先仿制的对象，如国产长城0520系列。

机器配置如下：

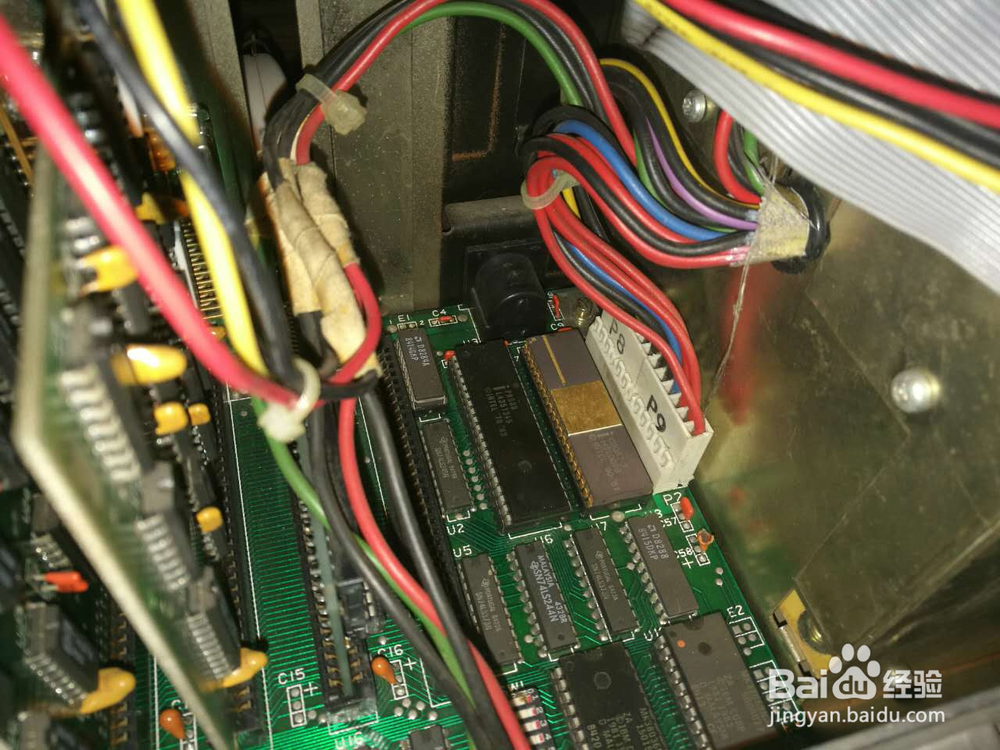

CPU：8088，带8087数字协处理器

内存：640k

硬盘：10M，带温盘控制卡

显卡：8位CGA全长卡

操作系统：CC-DOS 4.0

2/5

在正常情况下，机器开机后会检查软驱，如果没有启动软盘，就会再检查硬盘。当软盘硬盘都不能进系统时，机器会自动加载ROM中的Basic解释器，可以进行Basic操作。当然这也就说明硬盘有故障了。

经检查，硬盘无法低格，不能读写，MHDD和DM均无法操作，需要更换。

图：这次开机检查软盘后，硬盘灯常亮，直接进入了Basic解释器，说明硬盘故障。

3/5

该机使用的是希捷的5寸全高硬盘，容量10M，接口是ST-506/412，是MFM硬盘。

那个年代的硬盘大家更多叫做“温盘”，即“温彻斯特盘”，是现代硬盘的祖先。他不同于后来的IDE硬盘，硬盘通过排线和专门的硬盘控制卡（温盘卡）相连，不同硬盘对应的控制卡也不同。现在的硬盘已经把这部分集成到硬盘电路板上了。

需要一提的是，那时机子BIOS里还没有硬盘读写例程，因此硬盘控制卡上有个ROM，内有硬盘读写程序。在自检后会加载ROM里的硬盘读写程序，实现硬盘访问。

硬盘控制卡采用8位ISA总线。

注：当时还没制定ISA标准，所以也叫PC/XT总线，基本和后来的16位ISA总线兼容。IBM PC/XT机和之前的PC机都是8位外部总线，因此使用了8086的“阉割版”——8088处理器，没有使用8086。直到后来的AT机（286机子），才开始带有16位外部总线，主板上开始出现16位ISA插槽。

注意图中控制卡左下角，就是装有硬盘读写程序的ROM。

4/5

这种硬盘市面上几乎绝迹，就算找到也都是些没有控制卡的拆机盘，卖家无法测试好坏。更换其他型号硬盘也找不到配套的控制卡。一套原装的好卡和好盘已经被炒到了天价，买了搞不好过两天就坏了，所以笔者开始寻求电子盘替代方案。

那时IDE标准还没面世，直到486时主板才带IDE接口，之前都是通过ISA多功能卡实现扩展IDE接口。

不过这机器过于古老，只提供8位ISA插槽（刚才已经提到了），而市面上的扩展卡基本都是16位的，无法使用。极少数8位的IDE卡相当昂贵。

国外有大神自己开发了一款XT机用的IDE扩展卡，8位ISA，即XT-IDE计划，感兴趣的同学可以自行谷歌（必应也行，百度不到）。

不过那位大神自己画PCB，自己做板子，自己写的ROM，花费了相当的时间精力金钱，所以笔者还是望而却步了。

5/5

不过天无绝人之路，咱们国内的江苏沁恒公司推出过一款名为CH375的USB桥接芯片，采用8位数据接口，理论上可以用在8086/8088的CPU上。

官网提供了和8086/8088连接的原理图和例程，支持DOS、win9x。

并且在某网站上还找到了样卡，用在x86工控机上的。

方法/步骤21/4

这种卡是8位的ISA卡，可以插U盘，然后在BIOS中认到一个硬盘，并对其进行分区格式化等操作，和针硬盘完全一样。

使用时需要用软盘引导到DOS，然后加载驱动程序。

如果需要实现U盘启动，则要把启动的程序烧入ROM，查到IC座上，在开机自检完成后就会调用ROM里的程序了。

驱动程序要修改里面的IO基址，改为026H。

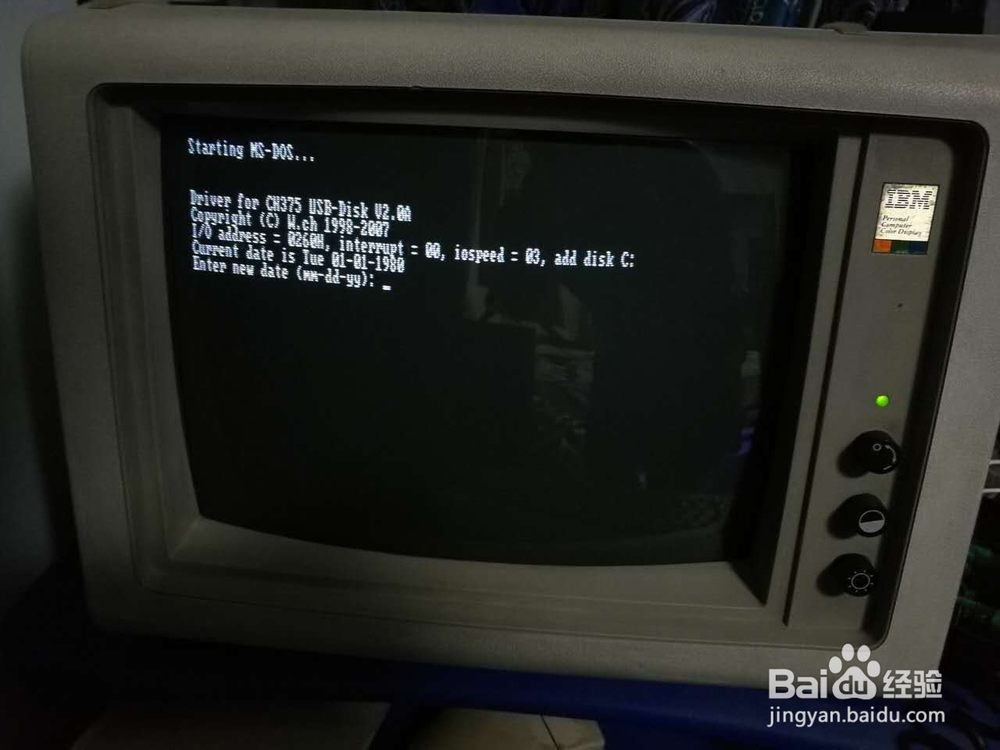

图：先引导如DOS，然后加载驱动程序

2/4

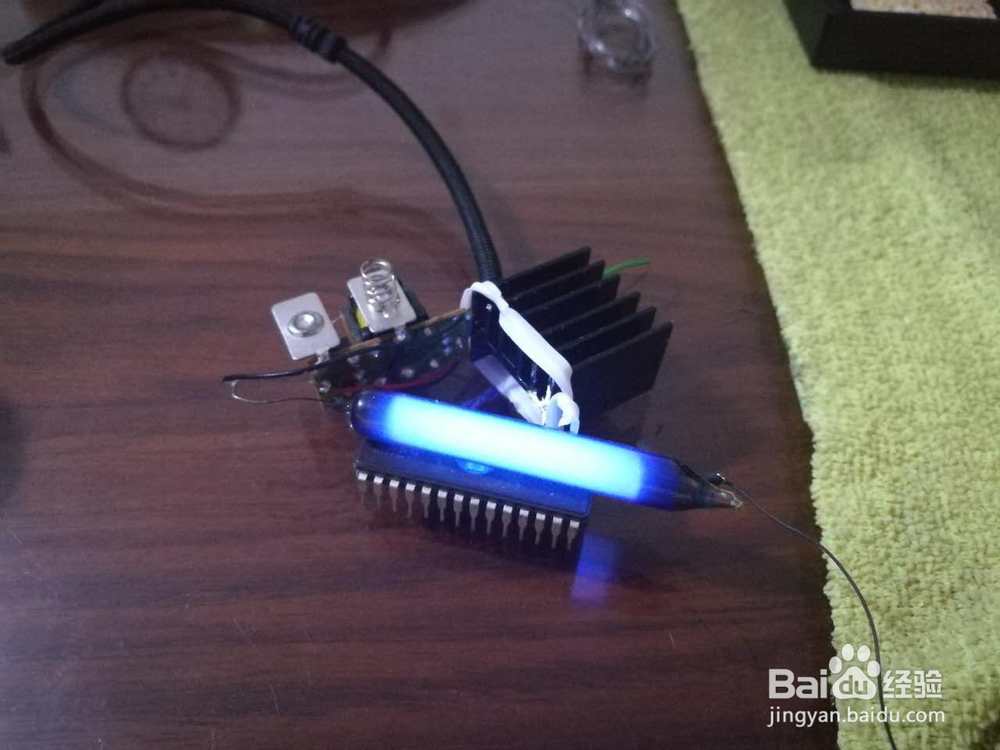

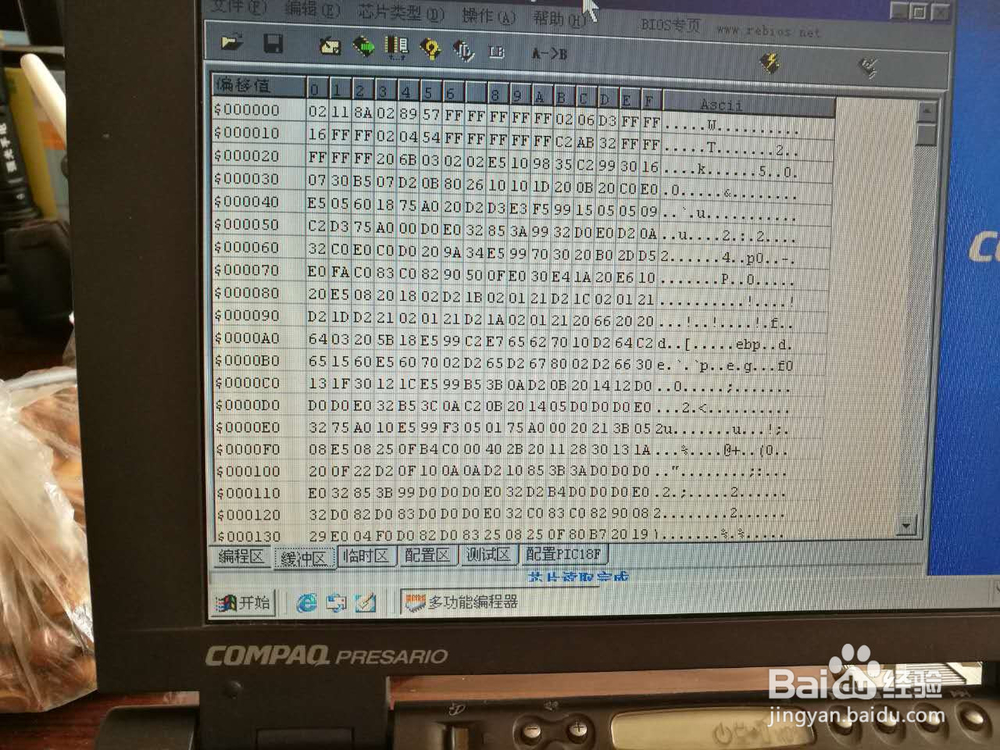

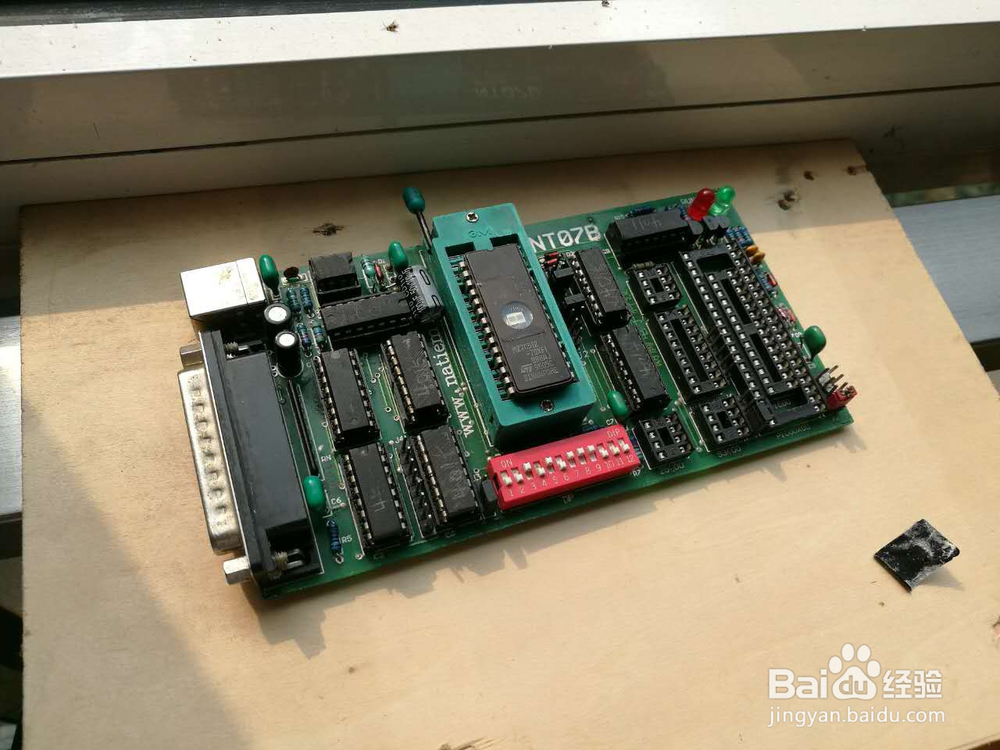

从一个古董拨号猫上拔了块27C512的EPROM，紫外线擦除的。手头没紫外线灯，就用放大镜聚焦太阳光对芯片进行擦除。后来手累了，就拆了个验钞机做了个临时紫外线灯。不时用编程器检查下芯片是否空了。芯片擦除完成后用编程器写入启动代码，IO基址还是026H。

ROM文件从WCH官网下载。

3/4

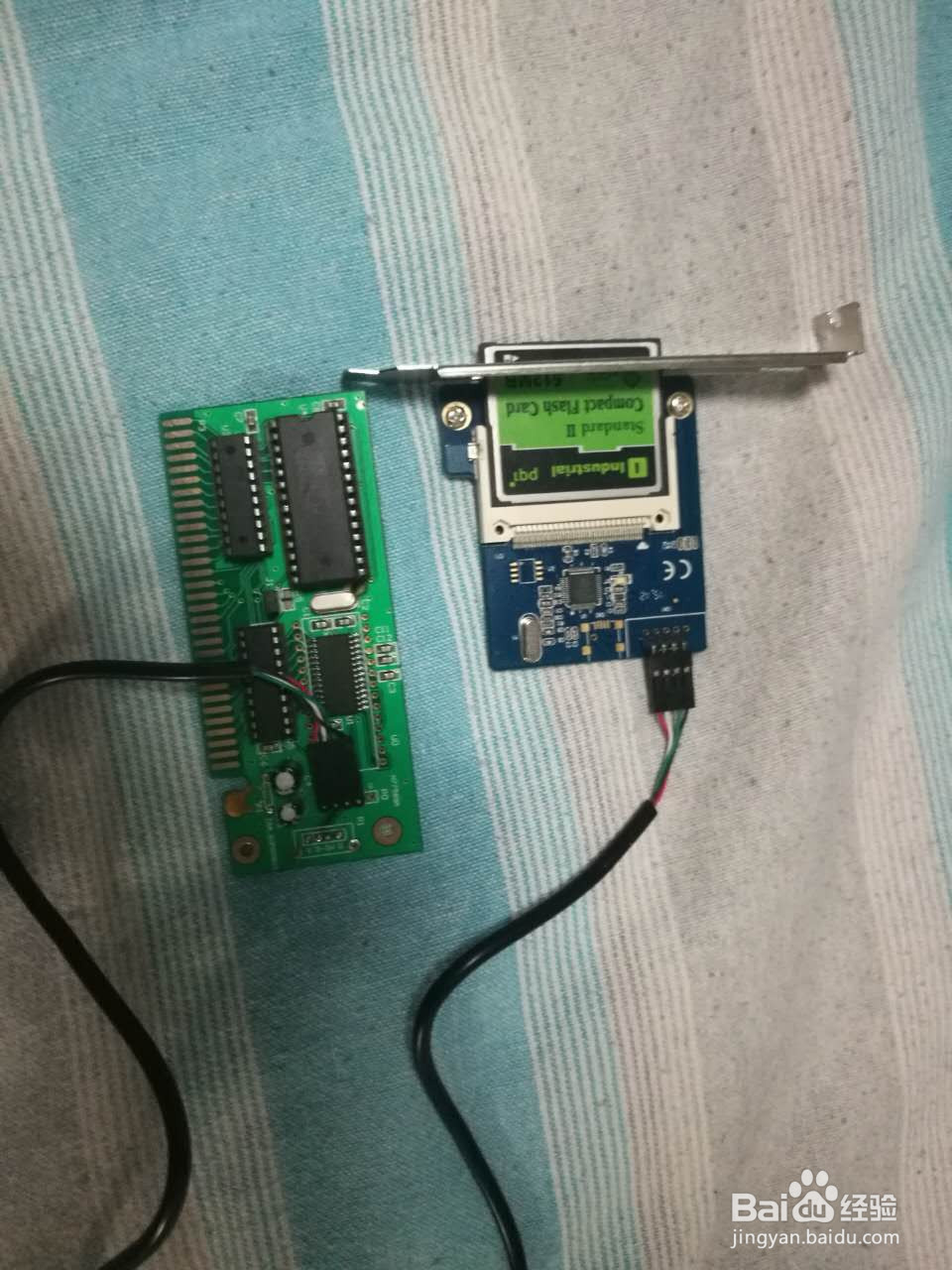

正好家里有大量的8-64M的小容量CF卡，就把ISA卡改了一下，去掉了USB接口，扩展出了CF插槽，方便起见露在外面，两卡共用一个槽位。

4/4

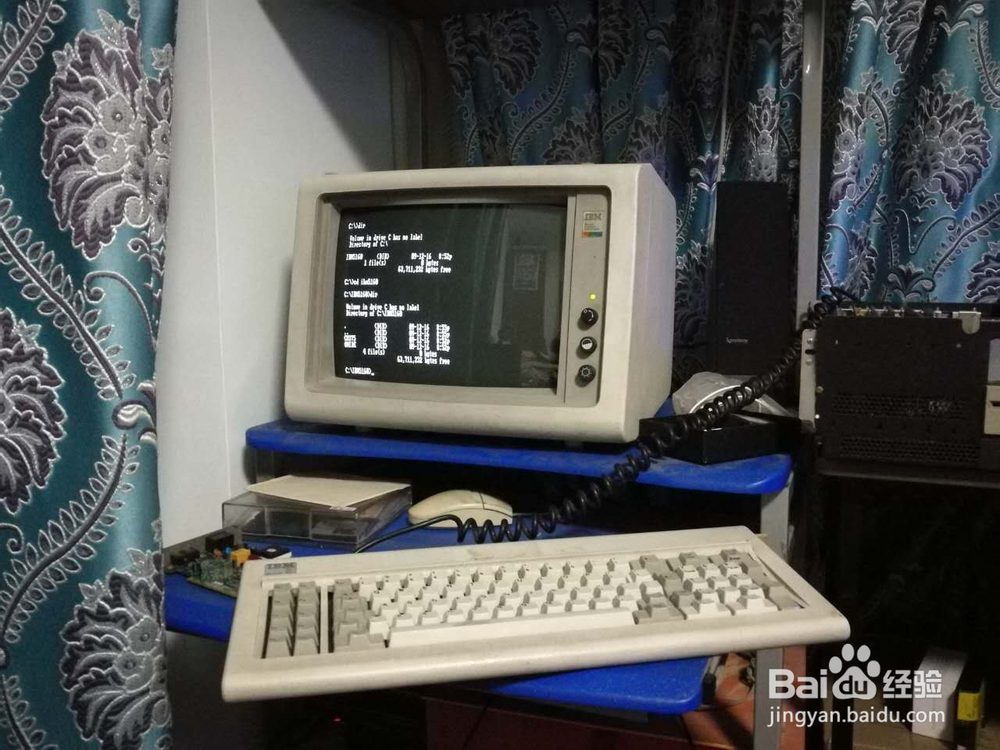

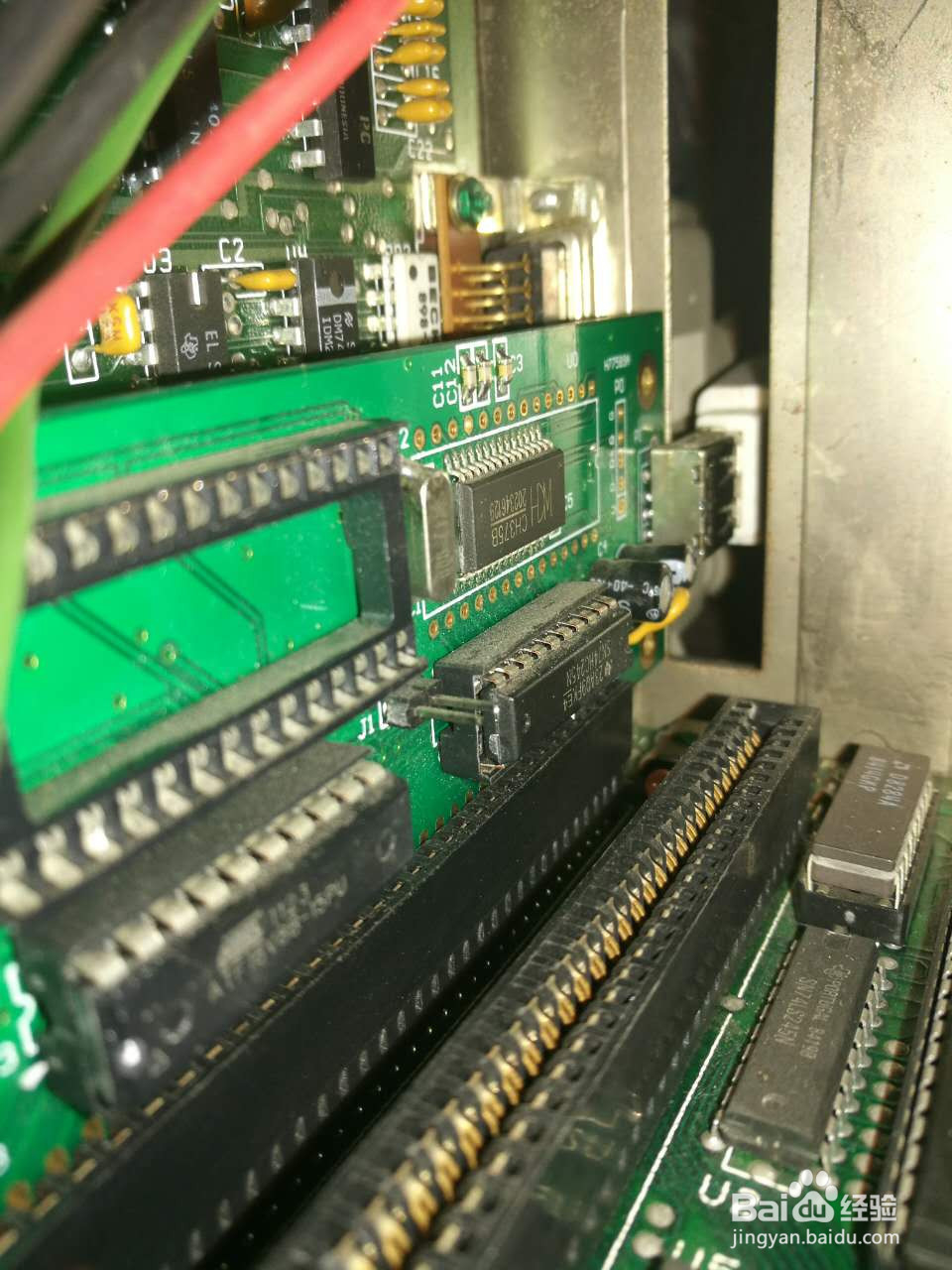

全都弄好后，马上开机实验，一切正常！

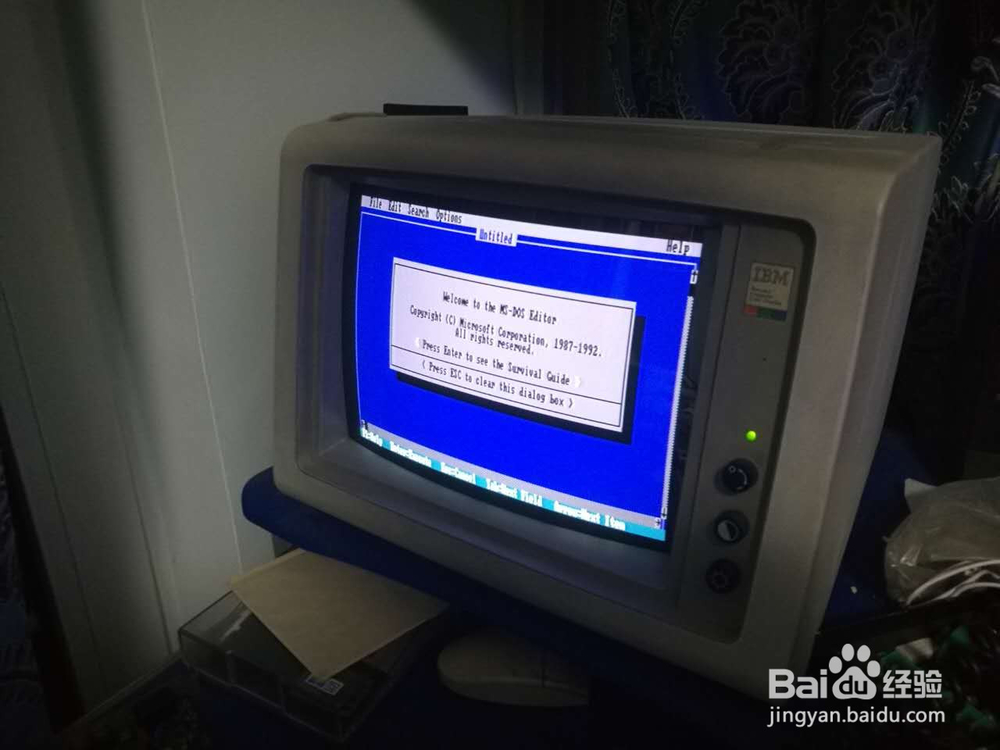

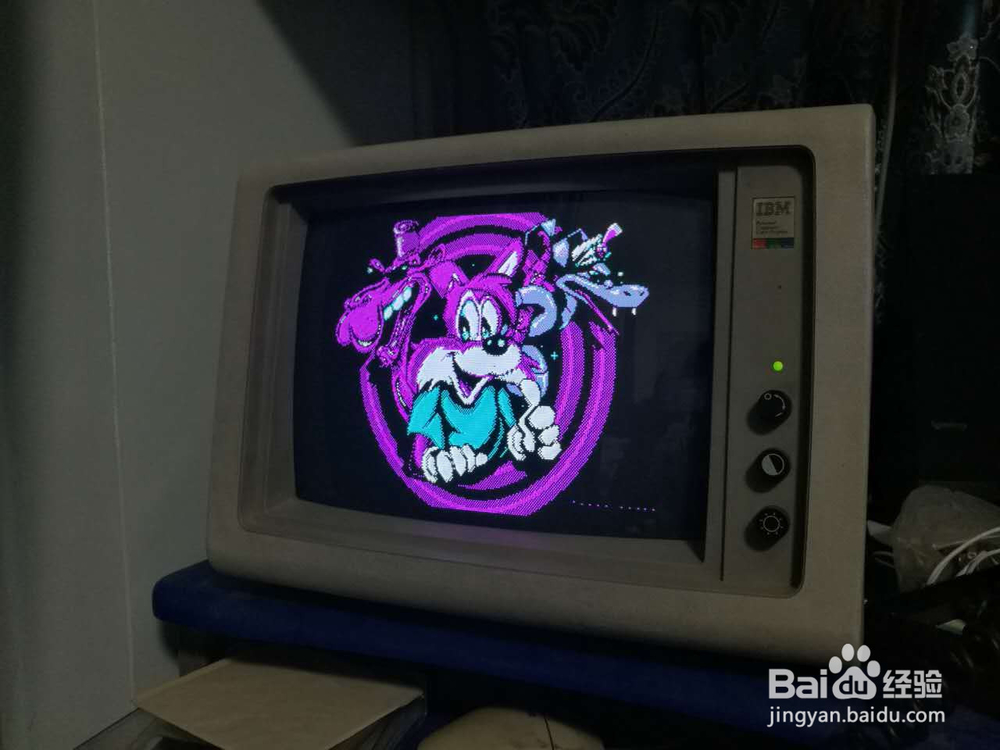

可以运行CF卡里的程序，游戏也可以了。。。

话说8088跑FOX完全是考验耐心哈哈。

方法/步骤31/2

至此本次改造告一阶段，原来的硬盘留在机器里（硬盘和面板一体的，拆了硬盘前面就漏一个洞），控制卡做绝缘处理。

2/2

虽然不算完美恢复，但至少用极低的成本让他继续工作了，而且CF拷数据很方便，寿命也更长。
