1、安装完后，检查尾箱的密封胶条和装饰板是否装好，以免影响车门关不到位2、第一次运行电动尾门先按尾门按键关闭尾门，以便系统初始化，然后再验证下遥控钥匙功能/前按键功能/高度记忆功能/防夹功能3、在车子打火与车窗车门全部关闭的状态下验证尾门是否关闭到位工具/原料more12-16款宝马X3一辆清联同创12-16款宝马X3电动尾门撬板、螺丝刀、22MM打孔器方法/步骤1/20分步阅读

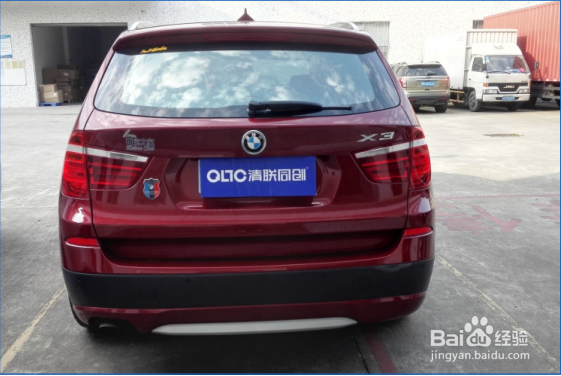

1、原车尾箱效果图

2/20

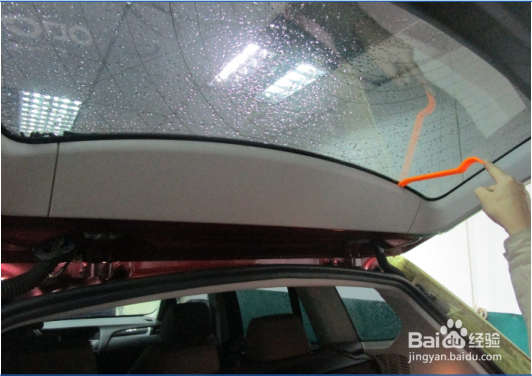

2、首先打开尾门，取下尾门尾端装饰板

3/20

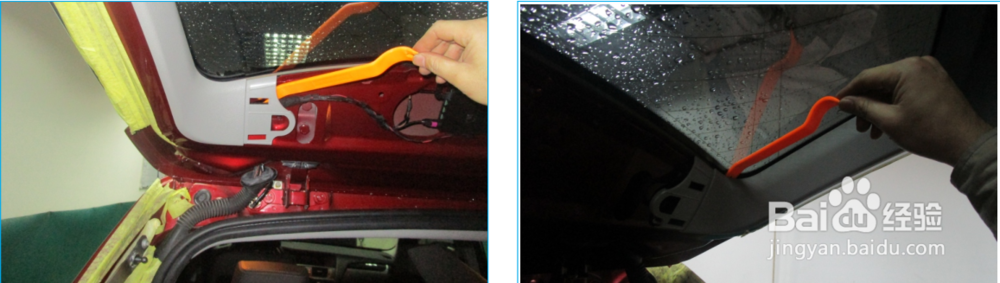

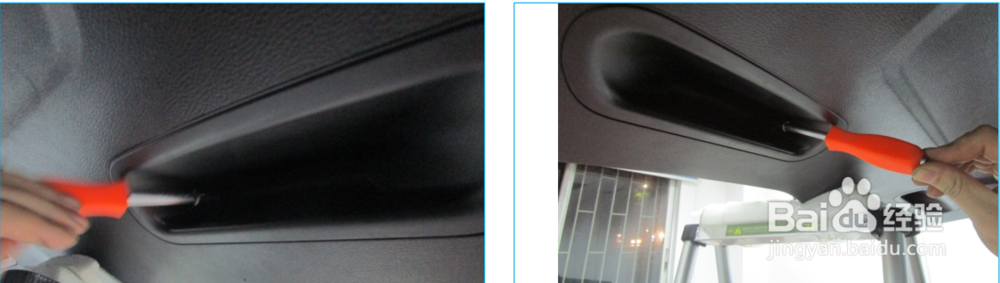

3、取下尾门左右装饰板

4/20

4、取下尾门前端装饰板的两颗螺丝并取下装饰板

5/20

5、拆下原车车身左右支架分别换上我司的支架，注意支架的方向

6/20

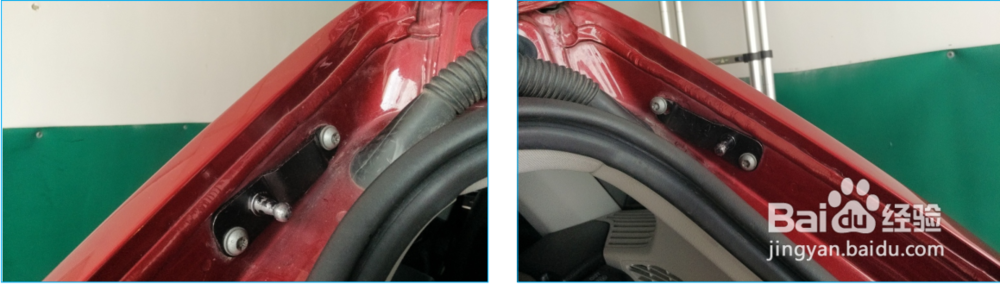

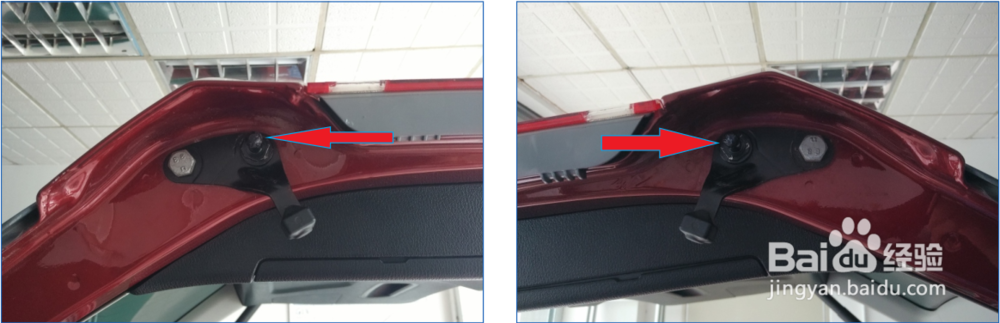

6、拆下尾门左右支架上的球头钉分别换上我司的球头钉，注意在球头钉底部垫上垫片

7/20

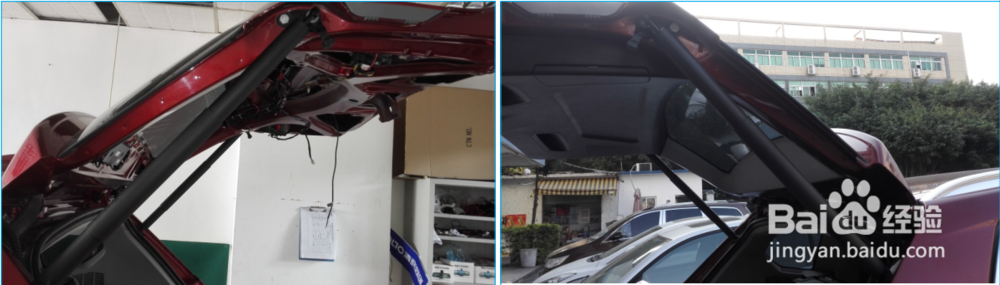

7、装好撑杆(L杆为左撑杆,R杆为右撑杆)，注意球头帽的卡簧要卡到位,否则会掉杆子

8/20

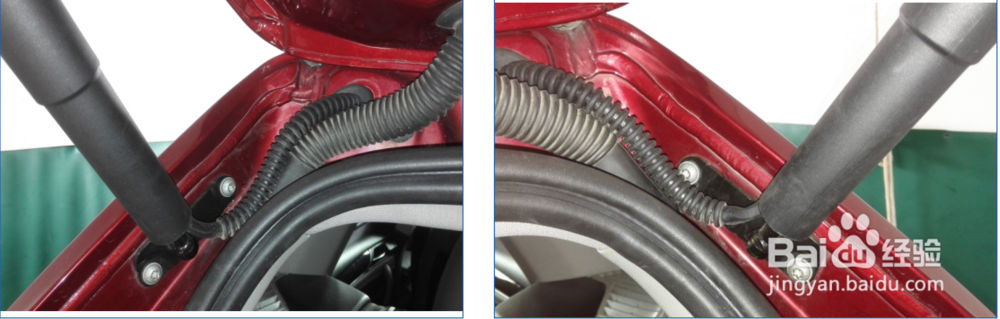

8、装好我司左右撑杆连接线上的硅胶塞

9/20

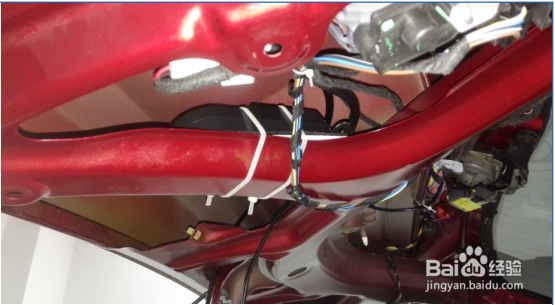

9、把尾门开关检测线/拉锁传动机构连接线/后按键线和前按键线分别走线至方尾门位置和驾驶位位置,如图

10/20

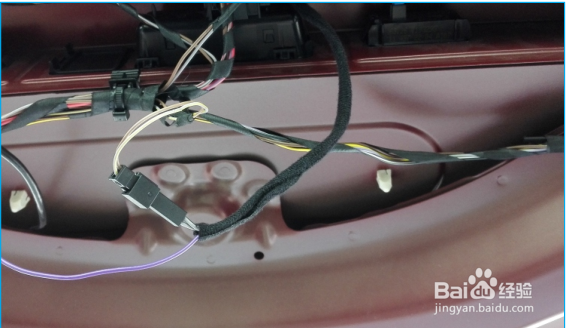

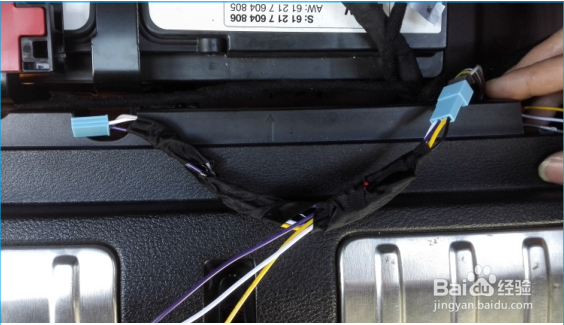

10、在原车尾门开关后面找到尾门开关线束对插好我司的尾门开关检测线的三通转接插座

11/20

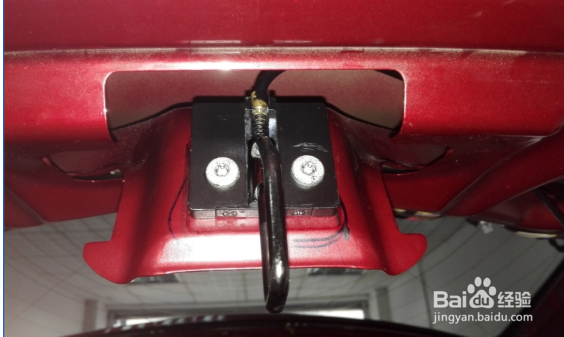

11、取下原车锁头换上我司锁头，注意锁头底座位置朝上推到底

12/20

12、把电吸盒固定好

13/20

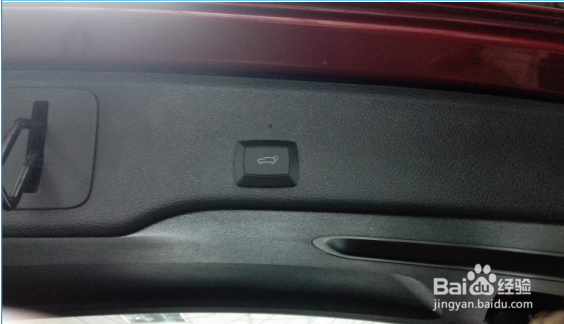

13、在如图位置用直径22MM打孔器打孔装上尾门后按键并插好连接线

14/20

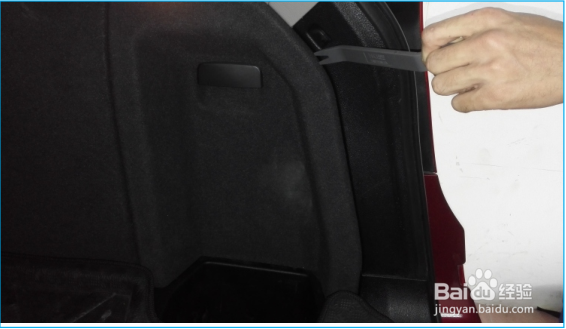

14、撬开尾箱右侧装饰板

15/20

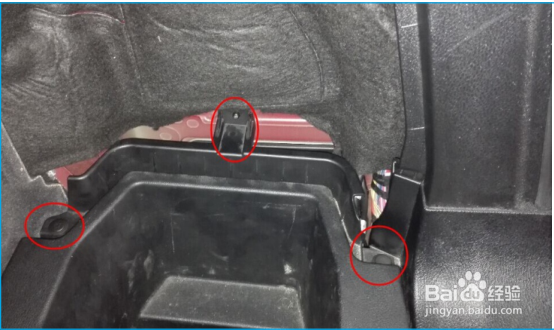

15、取下储物槽的三颗螺丝并取下储物槽

16/20

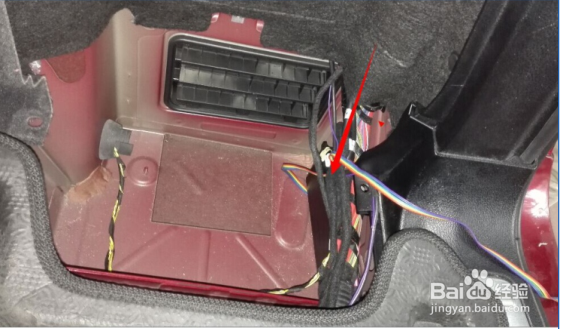

16、拨出原车锁头后的控制插头对插好我司通信线的三通转接插头

17/20

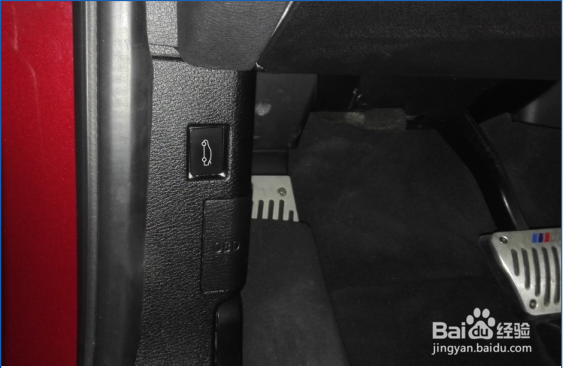

17、在如图位置安装好我司的前按键并插好连接线

18/20

18、在尾箱右侧位置固定好我司的控制盒并插好连接线，如图

19/20

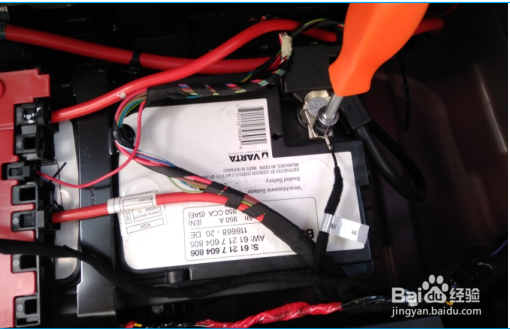

19、把电源线接在电瓶上，还原测试

20/20

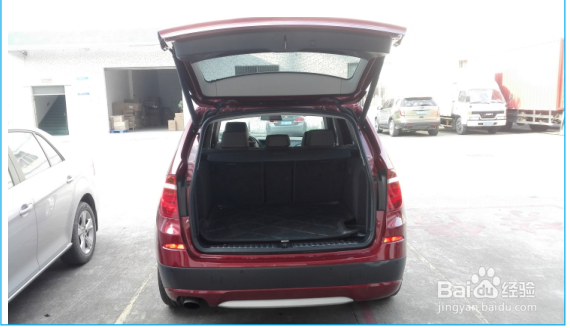

20、安装好后效果图

注意事项

1、为了安全和确保本产品正常使用，请交由销售本产品的专业人员或经 过培训人员安装，切勿私自拆御本机，以免造成本机损坏及事故发生

2、装车前第一步首先咨询车主尾门是否改装或维修过，并告知客户在安 装过程有可能钻孔走线，检查汽车仪表是否有故障码显示，验证车内门边开 关，天窗开关、遥控钥匙按键是否正常，然后检查汽车内外表面有无刮花现 像、原车尾门左右缝隙大小和高低平整度，这对于安装电动尾门后的参考对 比很关键如有异常请及时告知客户

3、确保汽车电瓶有足够的电量保证电动尾门正常运行，如电量不足，请 启动发动机一段时间，以免影响电动尾门的正常运行和汽车启动

4、安装人员请先取下身上所携带的金属物品及其它硬物，防止拆装过程 中对汽车座椅或内饰等造成损伤

5、安装过程中注意采用贴美纹纸和铺毛巾方式进行保护以免刮花汽车内 饰，拆下的汽车组件要放好，布线和接线时一定要做好绝缘且不能干涉其它 部件的使用

5、安装过程中注意采用贴美纹纸和铺毛巾方式进行保护以免刮花汽车内 饰，拆下的汽车组件要放好，布线和接线时一定要做好绝缘且不能干涉其它 部件的使用5、安装过程中注意采用贴美纹纸和铺毛巾方式进行保护以免刮花汽车内 饰，拆下的汽车组件要放好，布线和接线时一定要做好绝缘且不能干涉其它 部件的使用

7、撑杆装到原车球丁后要注意把球头帽上的卡簧压到位，否则会引起掉 杆子(最好是用点力把撑杆往外拉看撑杆是否松脱，如果有松脱现象说明卡 簧没卡到位）

8、用取电器取电时，一定要从保险盒B+的大电流保险丝位取电且不能影 响车上其它功能使用注意地线的位置保障良好的回路（请按照我司的安装流 程）

9、走撑杆连接线打孔时，一定要按照我司的打孔指引标识位置打孔，并 且把车门适当拉低以保证钻头与打孔位垂直，以免引起钻头偏位把其它地方 搞花

10、布置CAN线/电源线/前按键线/电吸盒连接线时，要把所有线和插头以 最小面积绑在穿线器上（大插头绑在前，小插头和线绑在后面），在原车穿 线管里喷表板蜡方便穿线（具体布线位置请参考安装流程指引图）

11、请勿在开机状态下插拨已连接的引线、附件，以免插拨时损坏主机 或附件
