UG中如何抽部件轮廓线，具体如下品牌型号：联想小新系统版本：Windows10软件版本：ug1.0.2方法/步骤1/5分步阅读

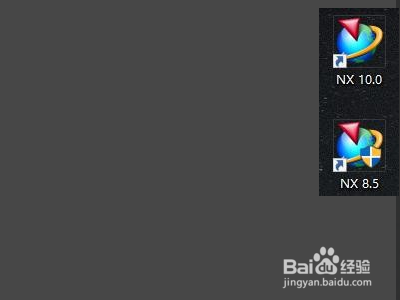

首先，双击打开电脑桌面上的UG软件，右键单击选择打开也可以的。

2/5

然后点击轮廓线，在草图工具栏中的位置，如图，点击。

3/5

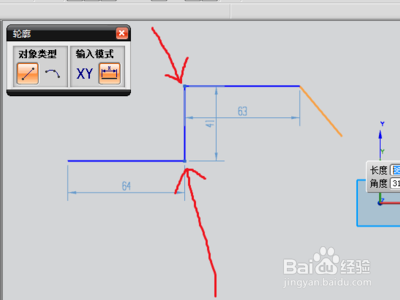

开始绘制几条直线，如图，会发现轮廓画直线，一直是接连的，不想直线按钮，只能画一条直线，第二条直线还得重新选择起点。

4/5

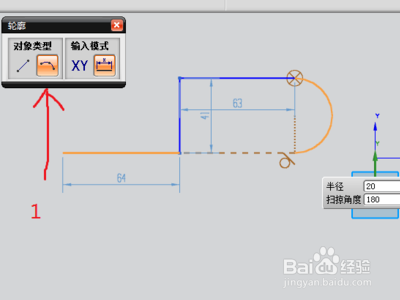

用轮廓画圆弧，如图，选择圆弧图标，然后输入半径和角度即可，也可以自己随意拖动来绘制圆弧。

5/5

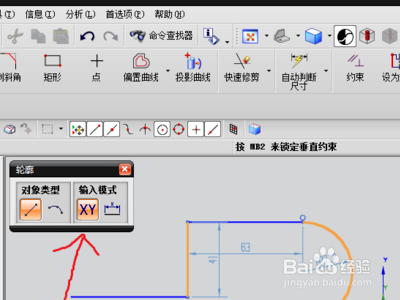

最后输入模式中的XY是指的坐标，如图，就完成了。
