SolidWorks跟Catia、UG、Proe等机械三维制图软件相似，无非就是用拉伸、旋转、扫描等工具建模。这里介绍具有真实螺纹及倒角的螺母的画法（一般情况下，我们只需用“修饰螺纹”就可以了）。工具/原料moreSolidWorks方法/步骤1/10分步阅读

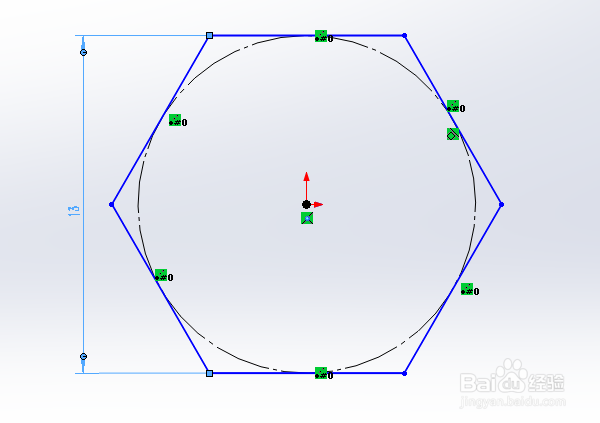

新建一个零件，点“拉伸”工具，草绘一个六边形，对边距离设为13，确定。

2/10

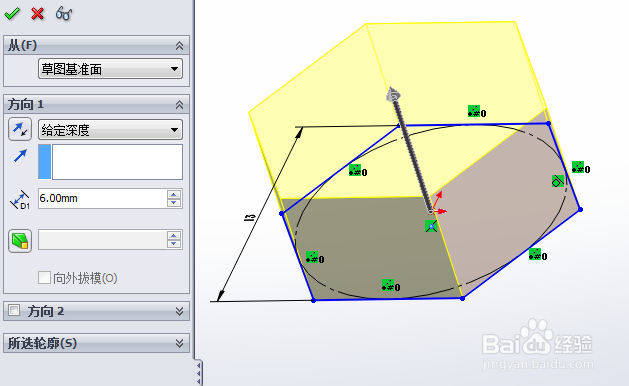

厚度设为6，确定。

3/10

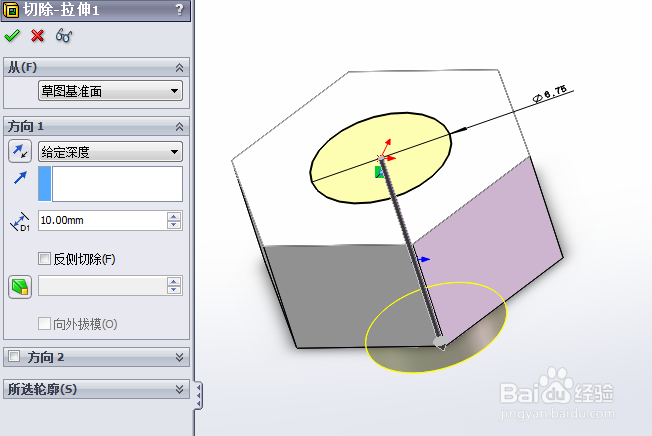

点“拉伸切除”，在六边形中间画一个Φ6.75的孔（我这里画M8的标准螺母，螺母牙顶圆直径大约为6.75）。

4/10

以这个孔径为直径插入螺旋线（软件菜单栏上点“插入”，“曲线”，“螺旋线”）。螺距设为1.25，圈数、起始角度视情况设定。顺时针、逆时针的选择对应螺纹的正旋和反旋。

5/10

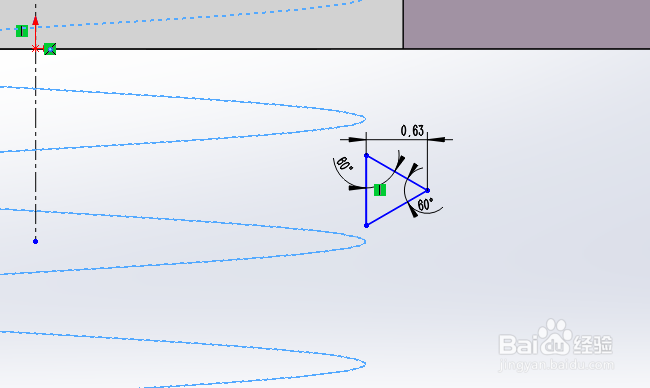

在过螺旋线旋转轴的任意平面上绘制如图所示的三角形，三角形的位置在距离旋转轴3.375（螺旋线的旋转半径）的位置（即紧靠螺旋线）。这个三角形就是切螺纹的切口形状，可以控制螺纹的牙型。

6/10

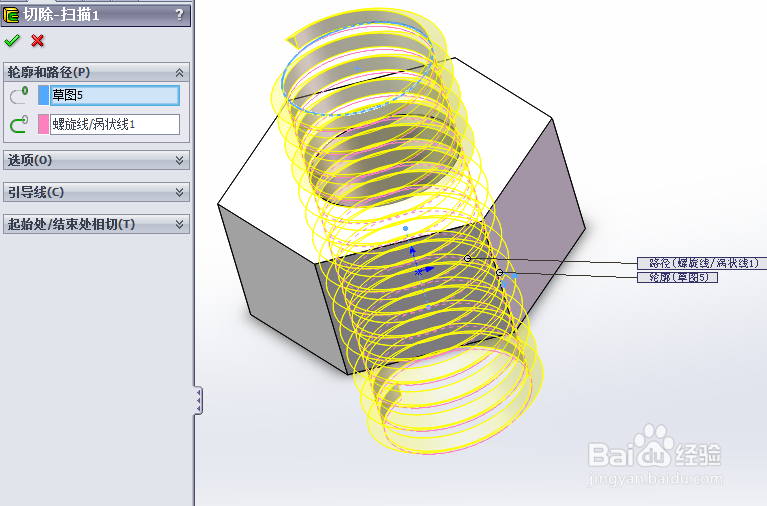

点“切除扫描”选小三角形为轮廓、螺旋线为路径。确定。这样实体螺纹就画好了。

7/10

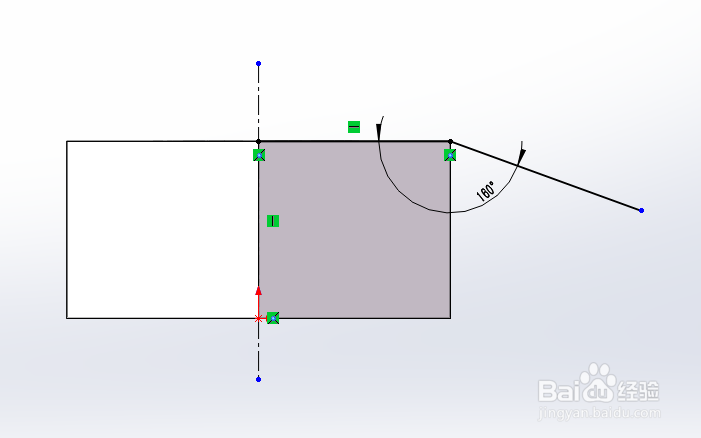

点“旋转切除”，在图中所示的平面上（即正视只能看到六棱柱的两个面）草绘中心线和如图所示的折线。确定。

8/10

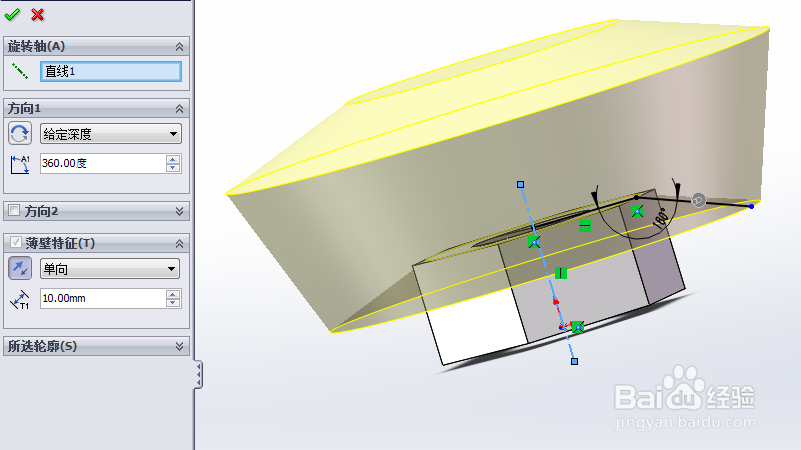

选择正确的切除位置。另一边可以用同样的方法，也可以用“镜像”工具画。

9/10

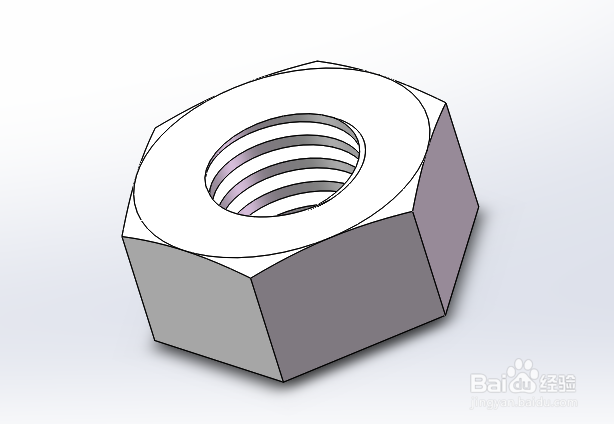

这样便得到了M8的标准螺母模型。

10/10

当然你也可以用渲染软件，渲染一下。
