UG手工创建带并紧端(支撑圈)弹簧的画法
来源:网络收集 点击: 时间:2024-05-10【导读】:
UG使用螺旋线和管道命令可以手动创建弹簧,但是有些朋友不知道如何创建带支撑圈的弹簧,以下做此类弹簧建模的简单介绍(示例弹簧螺距为1.5mm 钢丝直径0.5mm 弹簧内径3.5mm 支撑圈0.5mm)品牌型号:联想扬天系统版本:WIN10家庭版软件版本:UG8.5方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

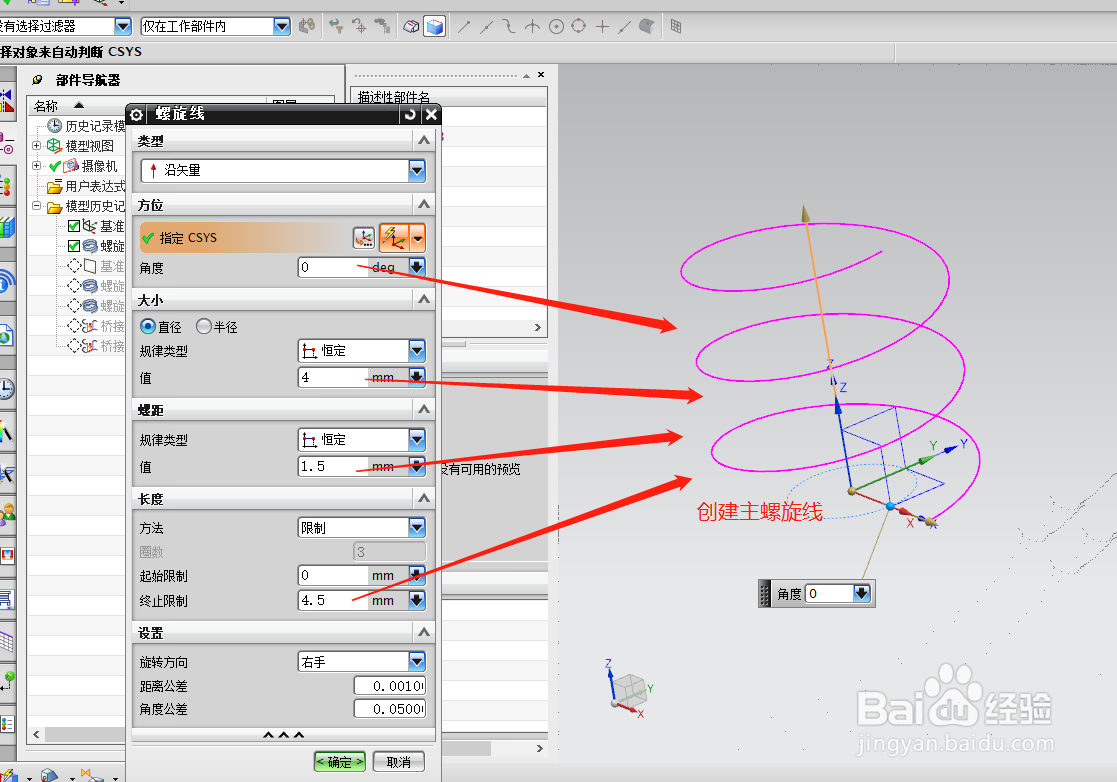

创建主螺旋线使用螺旋线命令,创建直径4mm 螺距1.5mm 长度1.5mm的螺旋线

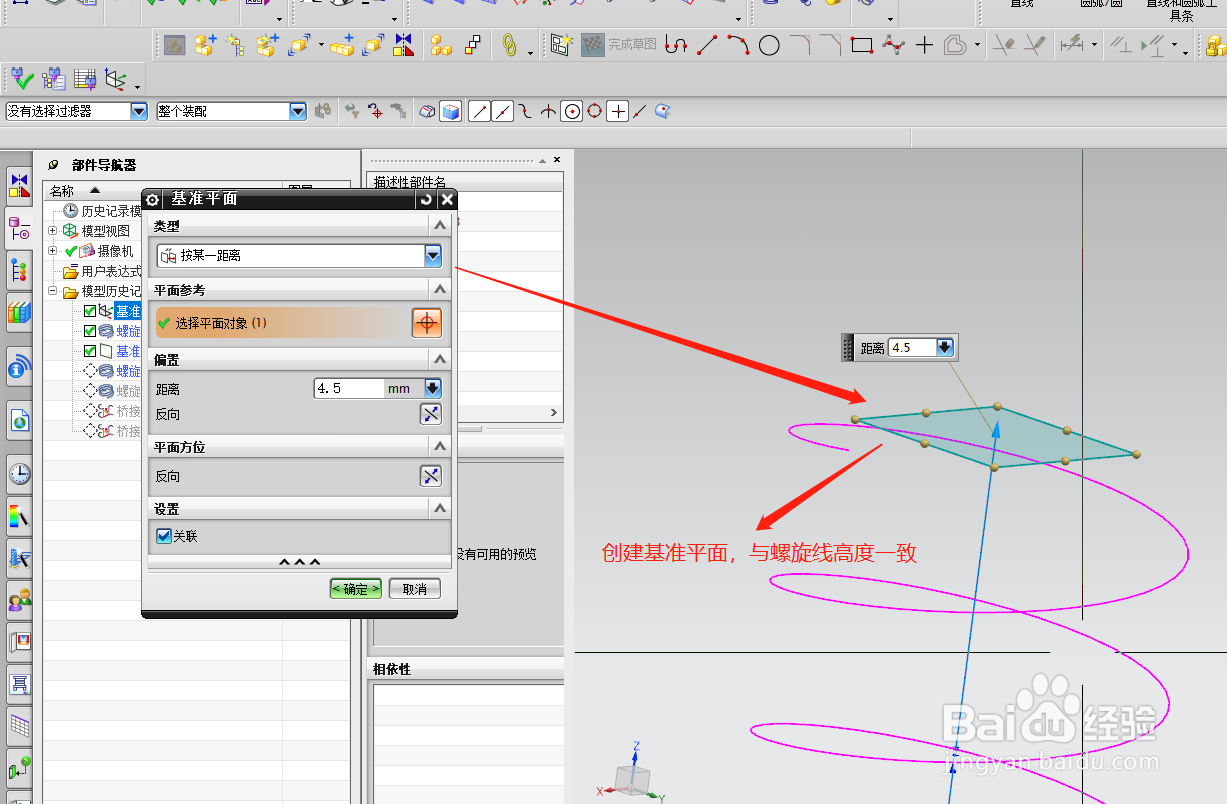

使用平面命令创建上端支撑圈螺旋线基准面

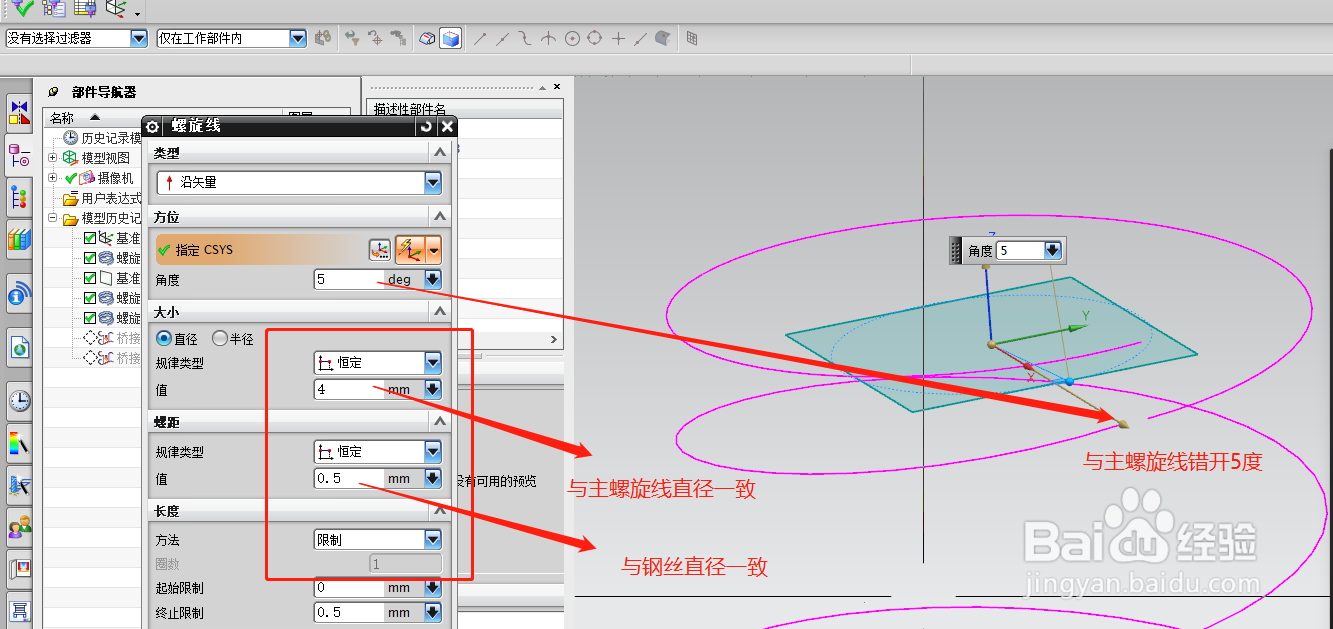

创建上端支撑圈螺旋线使用螺旋线命令在已建立的基准面上插入支撑圈螺旋线,注意螺旋线要与主螺旋线的接头分开(原因见末尾)

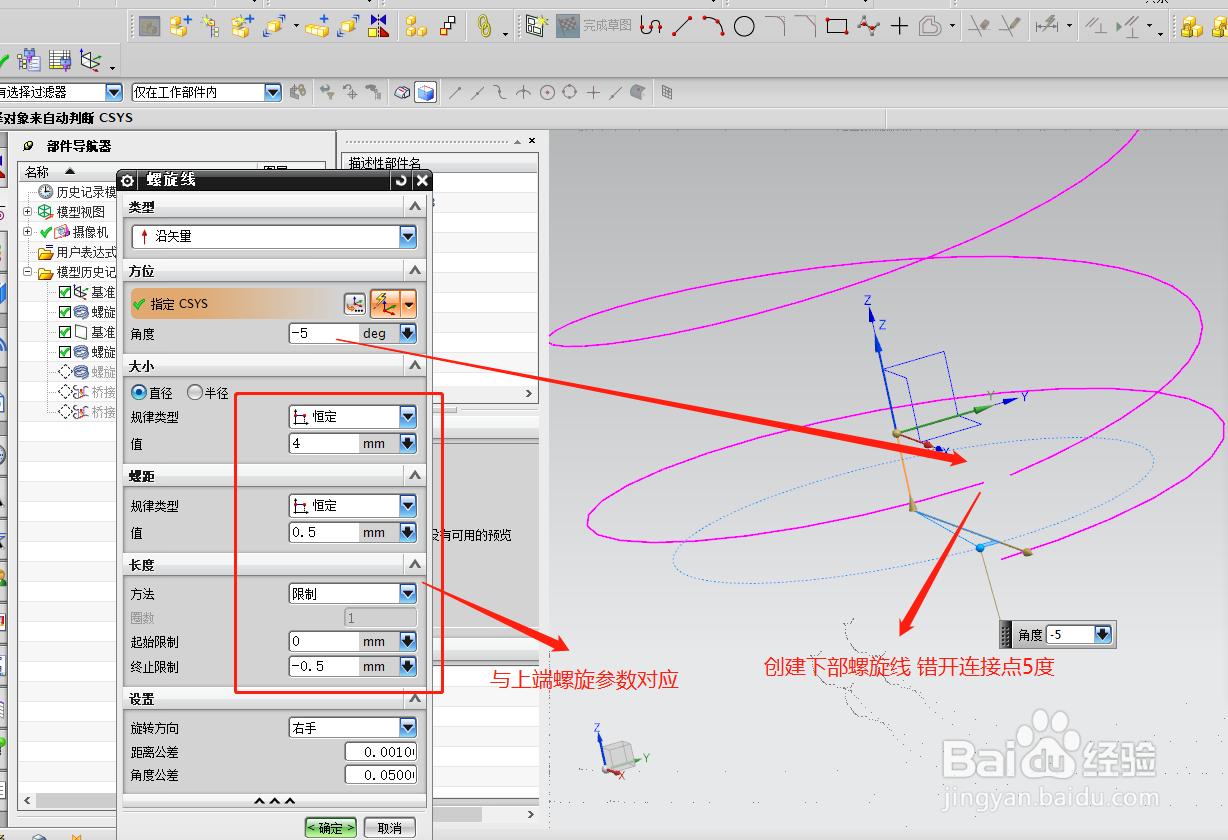

创建下端支撑圈螺旋线方法与上端螺旋相同

桥接主螺旋线与支撑圈螺旋线使用桥接命令分别桥接上下端支撑螺旋线和主螺旋线

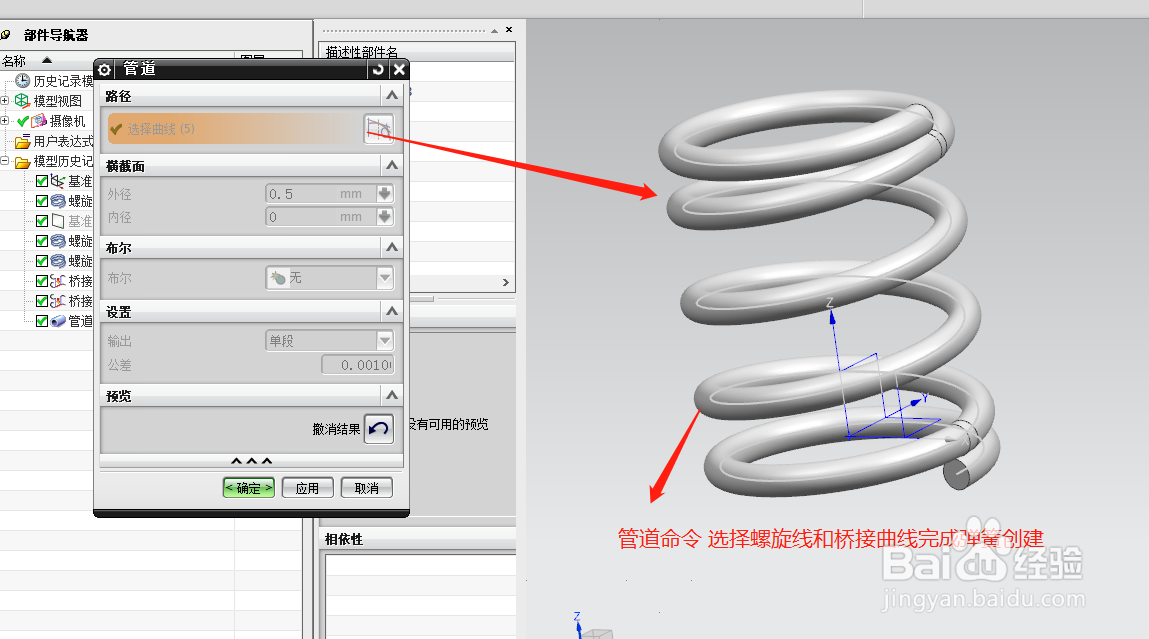

管道命令创建弹簧参考此方法可完成并紧磨平勒弹簧的创建。

注:主螺旋线与支撑螺旋线如果不采用桥接,而是在创建时直接相连,是不可以完成管道创建的

主螺旋线与支撑螺旋线如果不采用桥接,而是在创建时直接相连,是不可以完成管道创建的
