我们生活中像公园、宾馆门口常见的喷泉，这里教大家如何用PLC程序编辑喷泉。以下示例。品牌型号：控制器:简思SFa系列一台,或简思其他型号产品均可SFA系统版本：电脑:电脑一台(台式或笔记本均可),win7，XP或win10Win系统方法/步骤1/6分步阅读

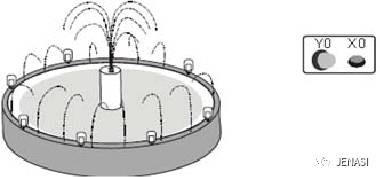

【工作图】

2/6

【控制要求】

1.按下喷泉启动开关之后，喷泉工作指示灯一直保持亮的状态。

2.在喷泉工作指示灯亮2s后，循环执行下面动作：中央喷水灯→中央喷水阀→环状灯→环状喷水阀→每个动作持续时间为2s。

3/6

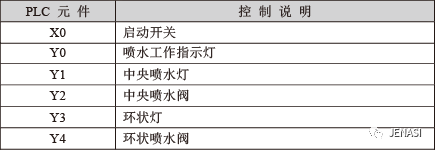

【组件说明】

4/6

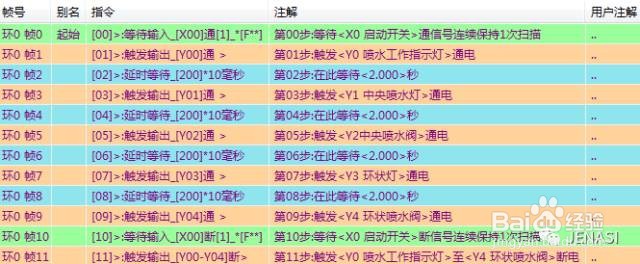

【控制程序】

5/6

程序说明：

时序环0编辑主程序，先添加“等待输入X0通”指令，启动开关X0有信号后，“触发输出Y0通”，喷水工作指示灯点亮，在工作指示灯点亮2s后，也就是添加“延时等待2s”指令，然后喷泉开始启动，先是中央喷水灯点亮：添加：“触发输出Y1通”指令，并“延时等待2s”,再是中央喷水阀打开：添加“触发输出Y2通”指令，并“延时指令等待2s,”然后是环状灯点亮：添加“触发输出Y3通”指令，并“延时等待2s”,最后是环状喷水阀打开：添加“触发输出Y4通”指令，并“延时等待2s”,然后等待启动开关断开，也就是添加“等待输入X0断”，接着工作指示灯、中央喷水阀灯、中央喷水阀、环状灯和环状喷水阀均断开，可以直接用输出端口的多端口模式“触发输出Y0~Y4断”。

6/6

【程序调试】

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，程序调试有几种方式。

1、可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口号，即可实现在线调试。

2、可在触摸屏软件上实现在线模拟，进行程序调试。
