SolidWorks可以使用曲面切除实体，以边界曲面生成的曲面切除实体为例。工具/原料more电脑SolidWorks绘图软件方法/步骤1/13分步阅读

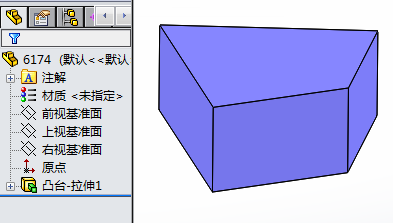

例如曲面切除下面的零件实体。

2/13

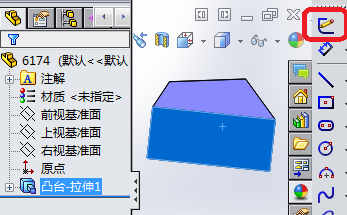

选一侧面，单击草图绘制命令。

3/13

绘制出边界曲面的一条边线后，单击√完成。

4/13

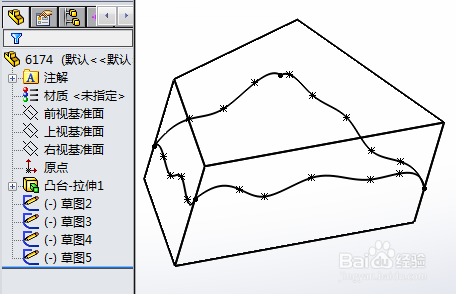

同理，完成其余的边线草图。各边线头尾相接。

5/13

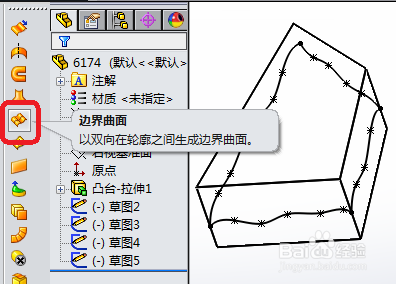

单击曲面工具栏的边界曲面命令。

6/13

在方向1下选取两条近似同向的边线草图。

7/13

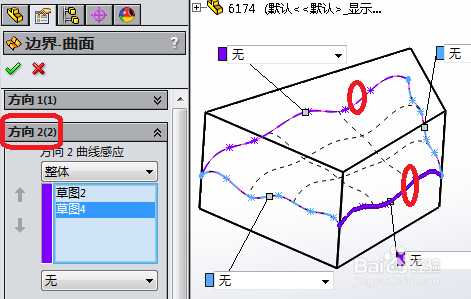

在方向2下选取另两条近似同向的边线草图，最后，单击√完成。

8/13

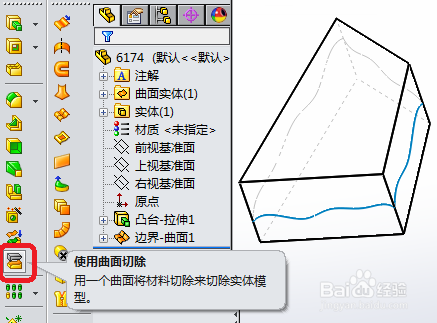

生成边界曲面后，单击特征工具栏的使用曲面切除命令。

9/13

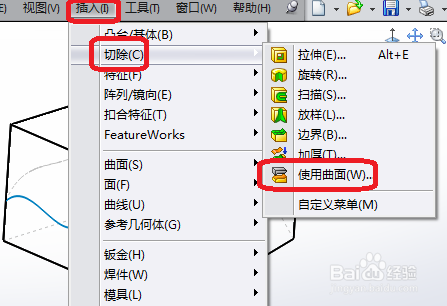

或单击插入切除使用曲面切除。

10/13

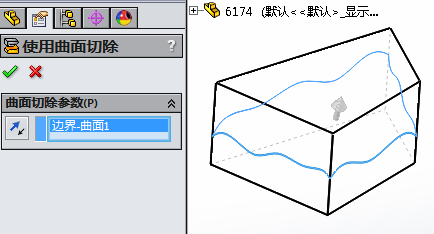

选取曲面，设置好方向后，单击√完成。

11/13

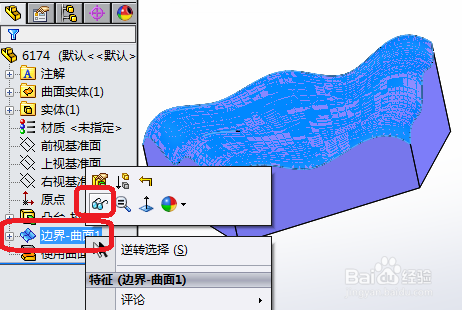

若不想显示边界曲面，可以右键单击曲面选择隐藏。

12/13

边界曲面切除实体完成。

13/13

更多的关于边界曲面切除的命令操作，欢迎在我的百度经验里查看。
