订阅CAD制作台虎钳零件
来源：网络收集 点击： 时间：2024-08-02【导读】：
CAD制作台虎钳零件品牌型号：联想电脑系统版本：win10软件版本：CAD 方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

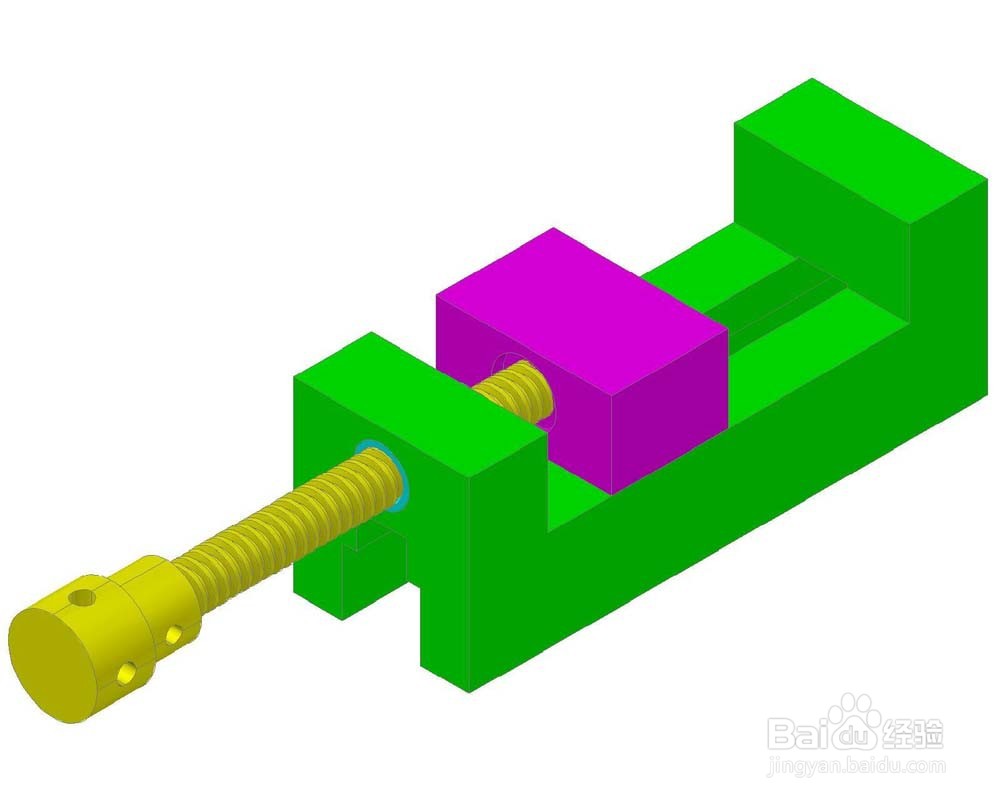

首先要了解夹具都有哪些形体够成，夹具的三维图形如图所示
2/6在进行绘制图纸之前要先对夹具进行测量，经过测量我们得到了夹具的尺寸，夹具由6个零件和1个销和两个螺丝构成，零件1的尺寸，如图所示

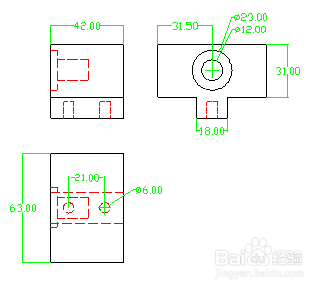

3/6再次测量夹具的尺寸得到零件2的尺寸，如图所示

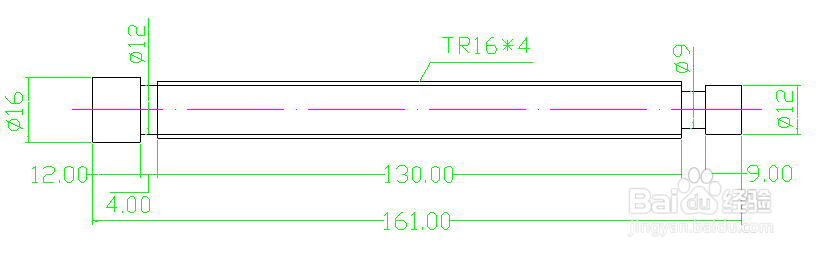

4/6再测量零件3的尺寸，如图所示

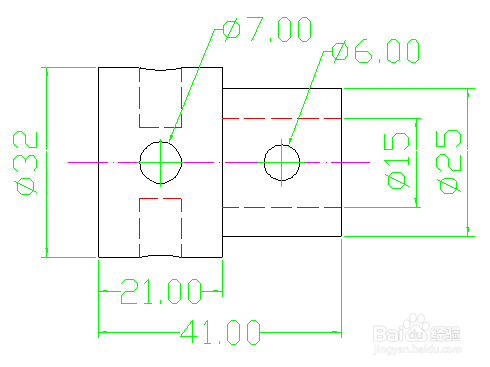

5/6接着测量零件4的尺寸，如图所示

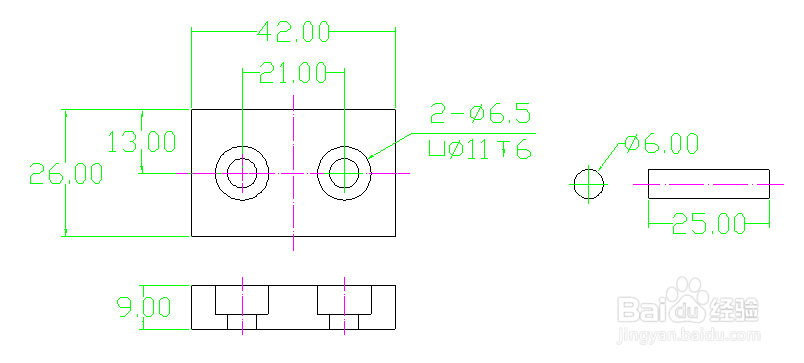

6/6接着测量零件5与销的尺寸与(M6螺丝)的尺寸，如图所示
注意事项耐心操作
