很多想学CATIA设计软件的朋友，在初步完成零件设计后，倒圆角是最重要的一步，它可以使零件表面看上去更加美观，下面给大家讲讲如果倒圆角.方法/步骤1/7分步阅读

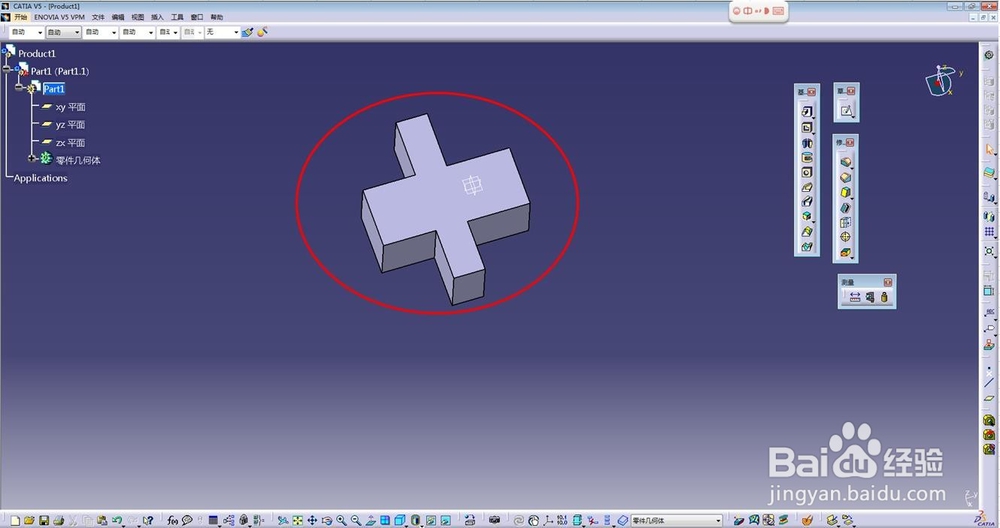

第一步，打开CATIA V521软件，导入我们需要倒圆角的零部件3D数据.

2/7

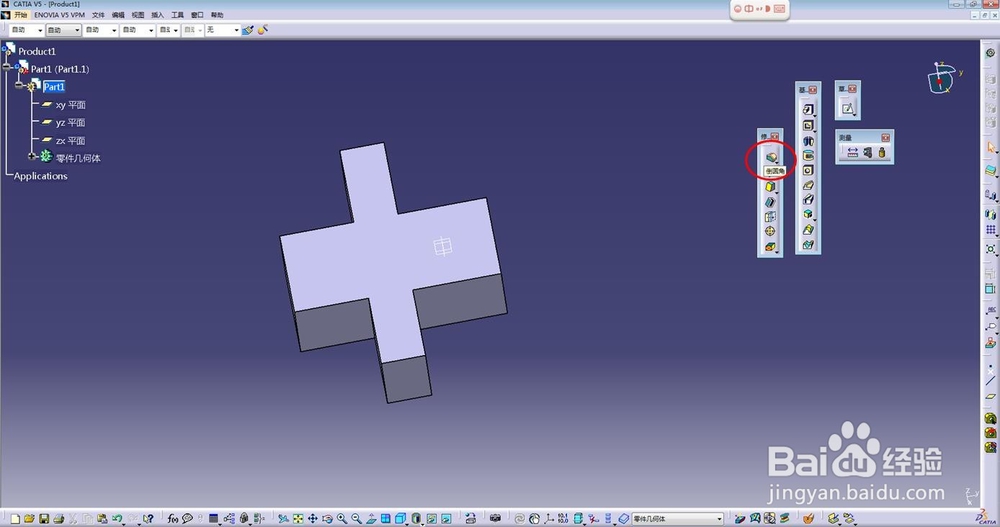

第二步，选择右侧菜单栏中的“倒圆角”按钮.

3/7

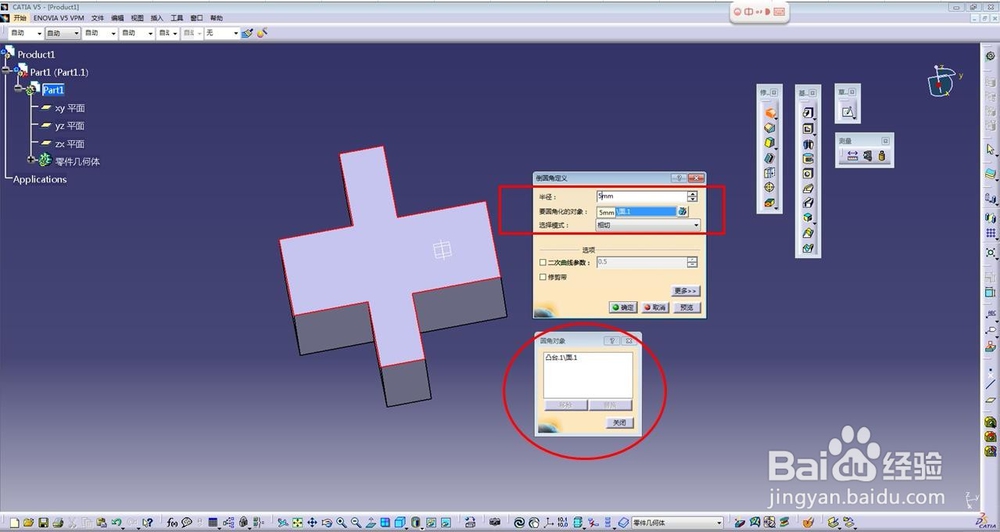

第三步，当出现倒圆角定义对话框后，一定要选择我们需要倒圆角的对象、“选择模式”选择相切，半径输入我们设计要求的尺寸.

4/7

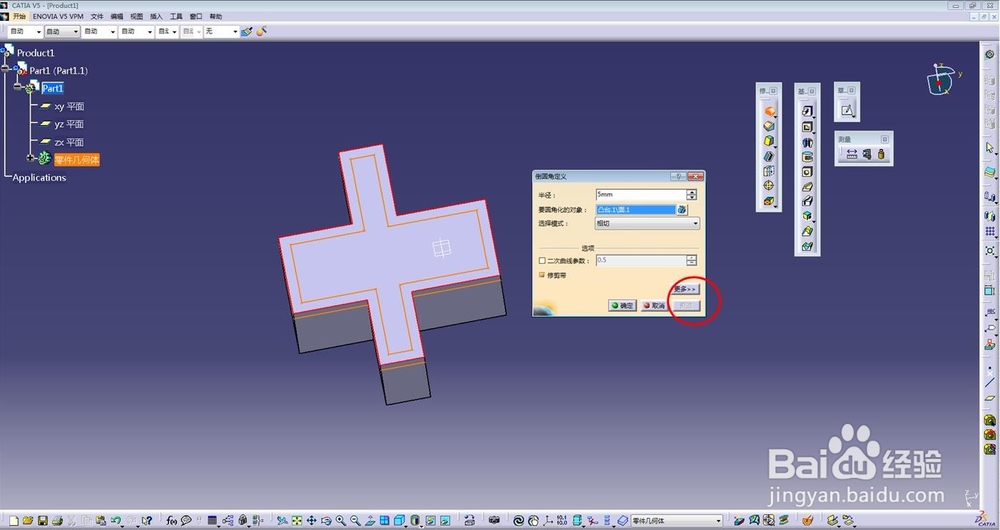

第四步，选择“修剪带”.

5/7

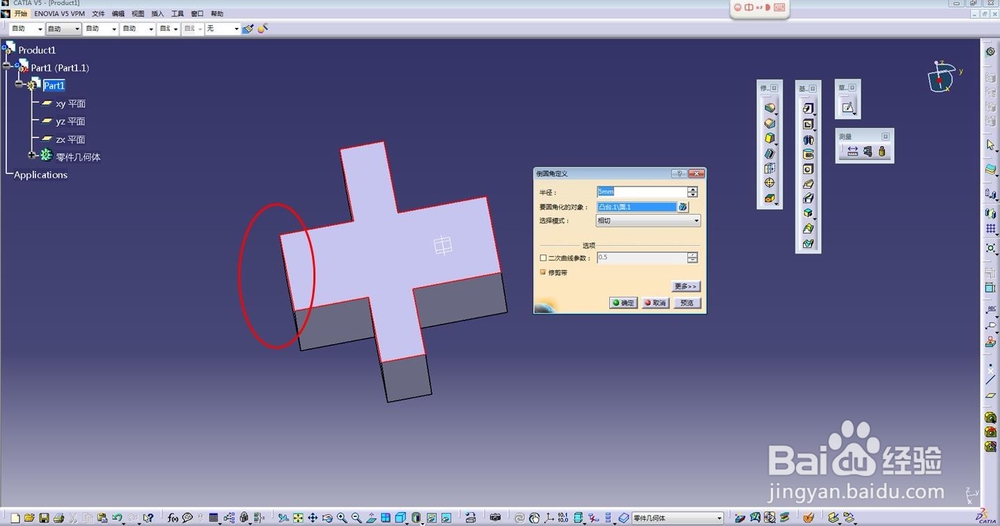

第五步，选择“预览”按钮，预览我们生成的倒圆角数据.

6/7

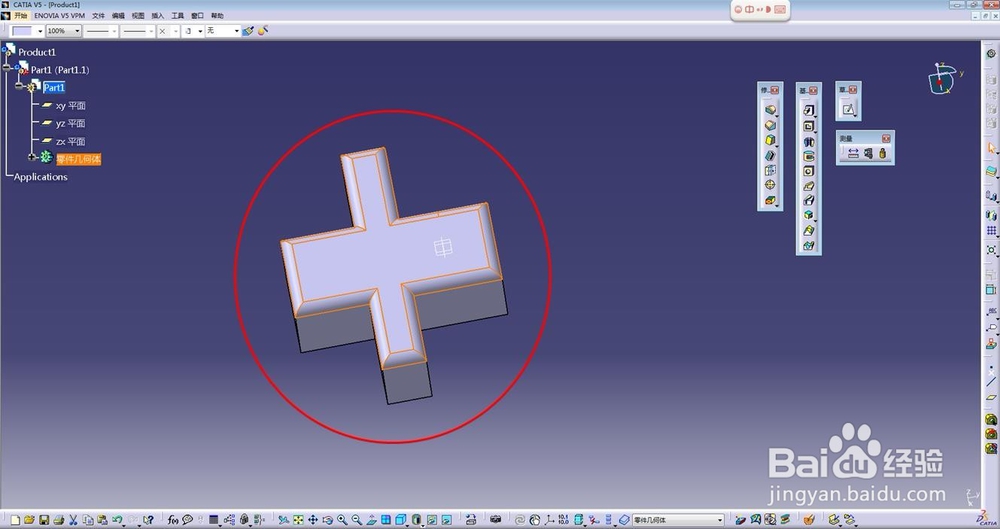

第六步，到这一步，我们倒圆角的结果已经出来.

7/7

最后一步，如果我们需要更改倒圆角的尺寸，鼠标双击圆角边缘，弹出对话框后我们就可以再次进行修改.
