本人CAD新手，在使用过程中遇到这个问题，也是网上找了好多教程但是都不能解决，最后还是自己琢磨半天才解决，分享出来，将其他解决办法一并附上，希望对遇到同样问题的小伙伴有帮助。品牌型号：HONORmagicbook16系统版本：Windows10软件版本：CAD2016方法一：关闭布局界面栅格1/3分步阅读

布局八盯界面使用快捷键F7关闭栅格显示,附上其他博主的详细教雁销酱程返侵

“CAD布局中的网格线怎么去掉？CAD栅格显示关闭_CAD图文教程_浩辰CAD官网 (gstarcad.com)”

2/3

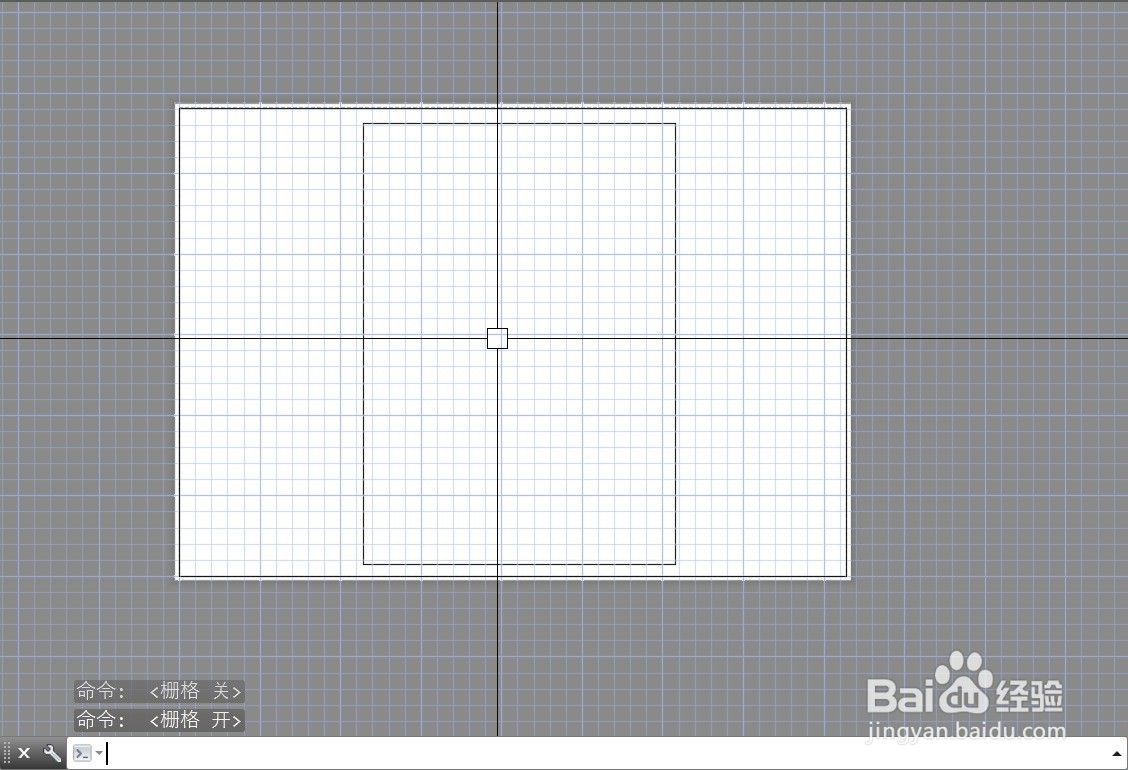

下图是打开状态

3/3

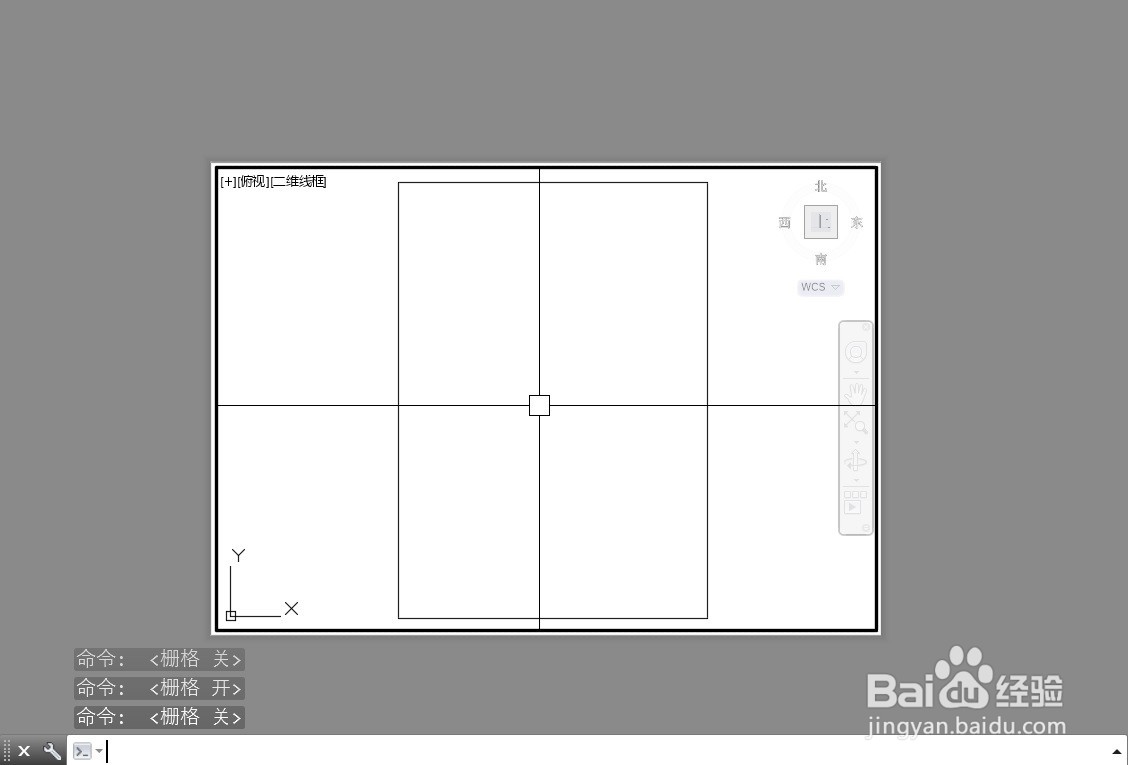

按快捷键F7关闭，下图显示关闭

方法：模型界面关闭栅格1/4

在模型界面关闭栅格，附上其他博主的详细教程

2/4

使用快捷键F7

3/4

使用界面下面快捷工具图标

4/4

使用捕捉和栅格设置工具

方法三：布局关闭网格1/3

这个就是我遇到的问题，前面两个方法都不管用的情况下可以试试这个方法

2/3

在布局界面双击图纸区域，激活调整状态

3/3

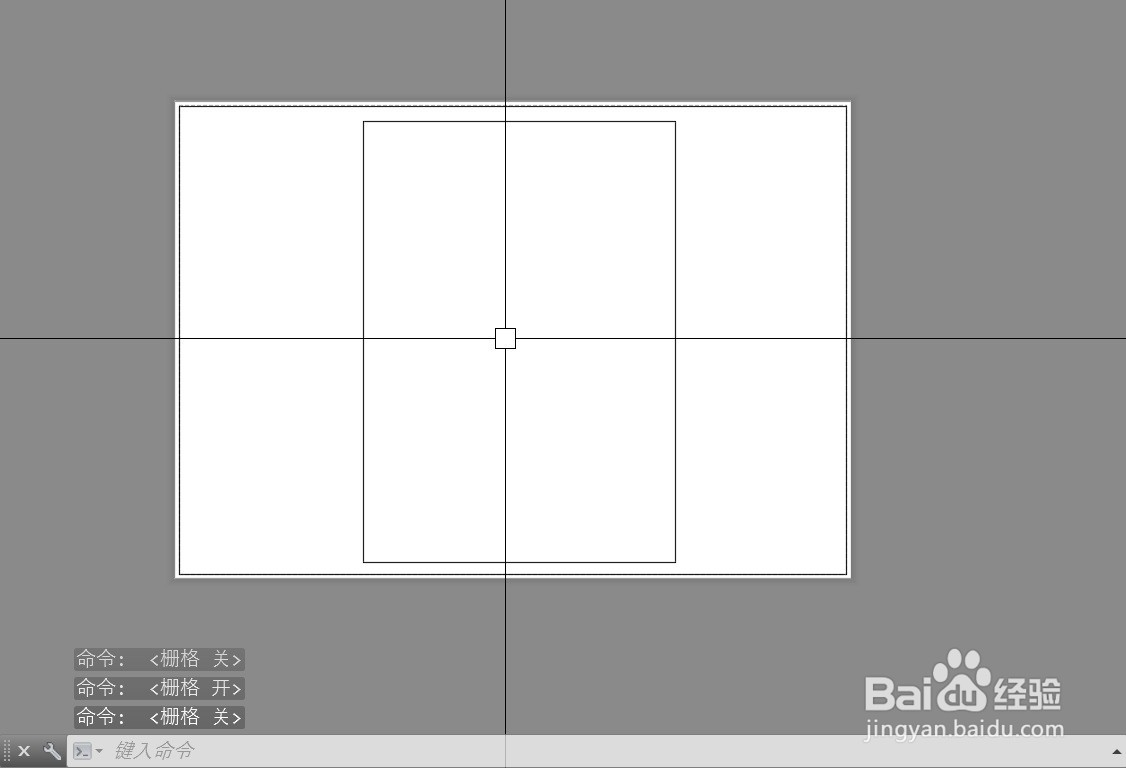

图框边界变粗，表示已激活，此时再按F7就可以关闭网格了！

注意事项

我这里用的是AutoCAD2016，不知道其他版本或者其他品牌的CAD这个方法适不适用
