在进行装配设计的过程中，由于零件之间有装配关系的存在，所以一般情况下不轻易删除其中的零件，而是选择替换零件，这样装配关系就不会断开，下面教大家如何替换零件。工具/原料moreCATIA替换零件方法/步骤1/6分步阅读

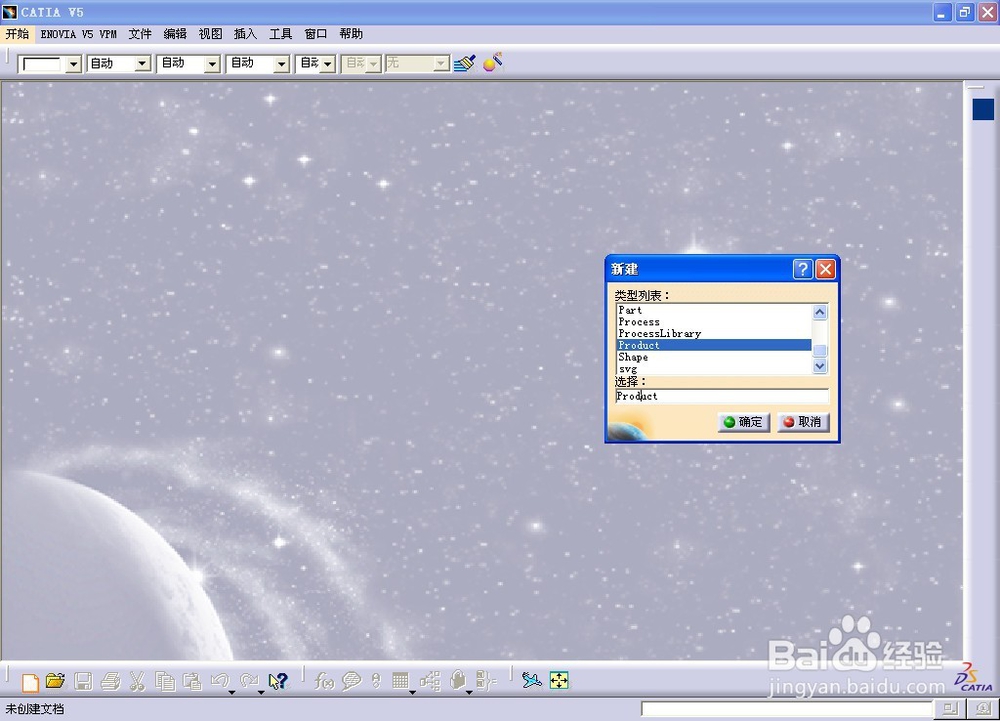

打开CATIA，在菜单栏中单击开始，并在下拉列表中选择机械设计，然后在选择装配设计，弹出零件编号，起名后单击确定；

2/6

双击树形结构图中的product1，然后在右侧工具栏中单击零件命令，创建一个新的零件，起名为2，单击确定；

3/6

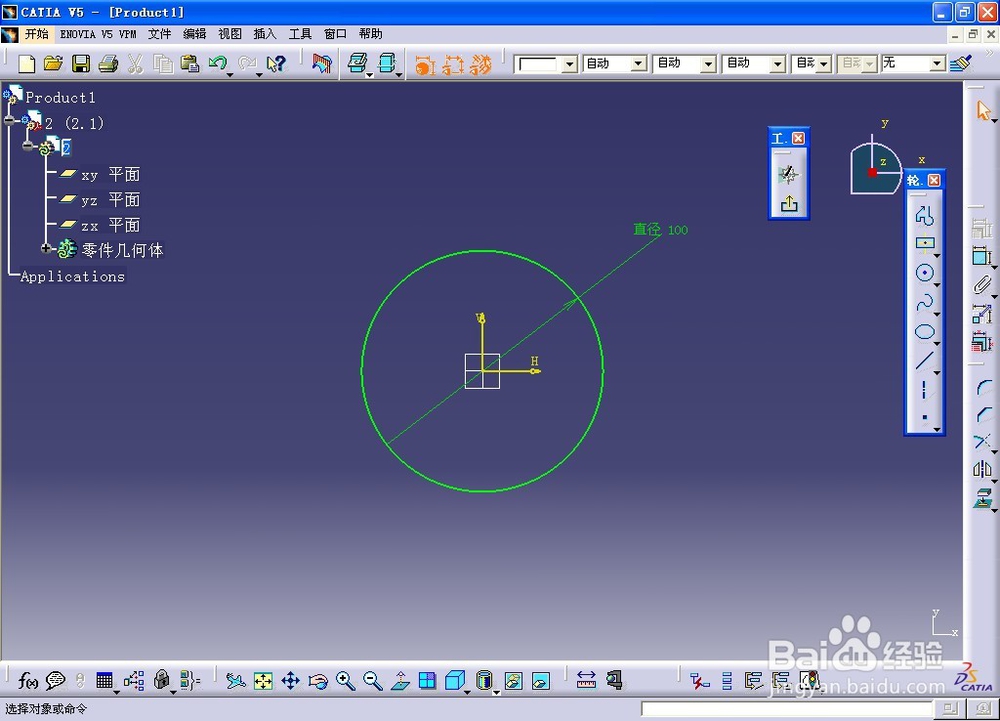

激活零件，并点开零件的树形结构图，并以xy平面为基准面，进入草图中绘制一个尺寸为100mm的圆，退出草图，通过凸台命令生成一个圆柱体；

4/6

通过双击product图标重新进入装配设计模块，然后鼠标单击树形结构图中的零件2，并在右侧工具栏中单击替换部件命令；

5/6

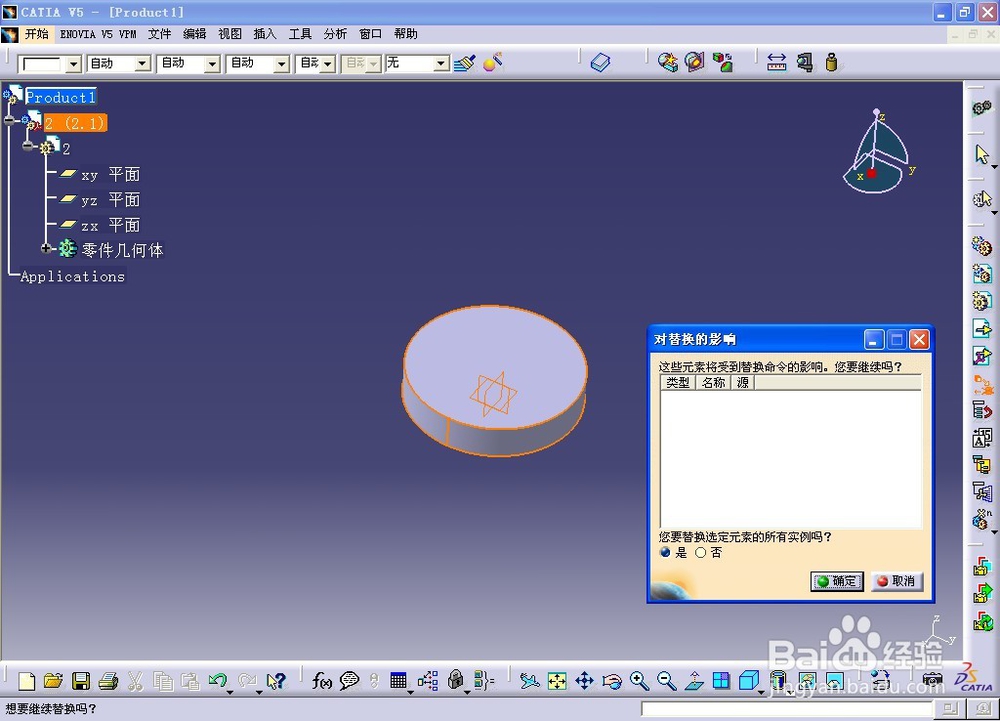

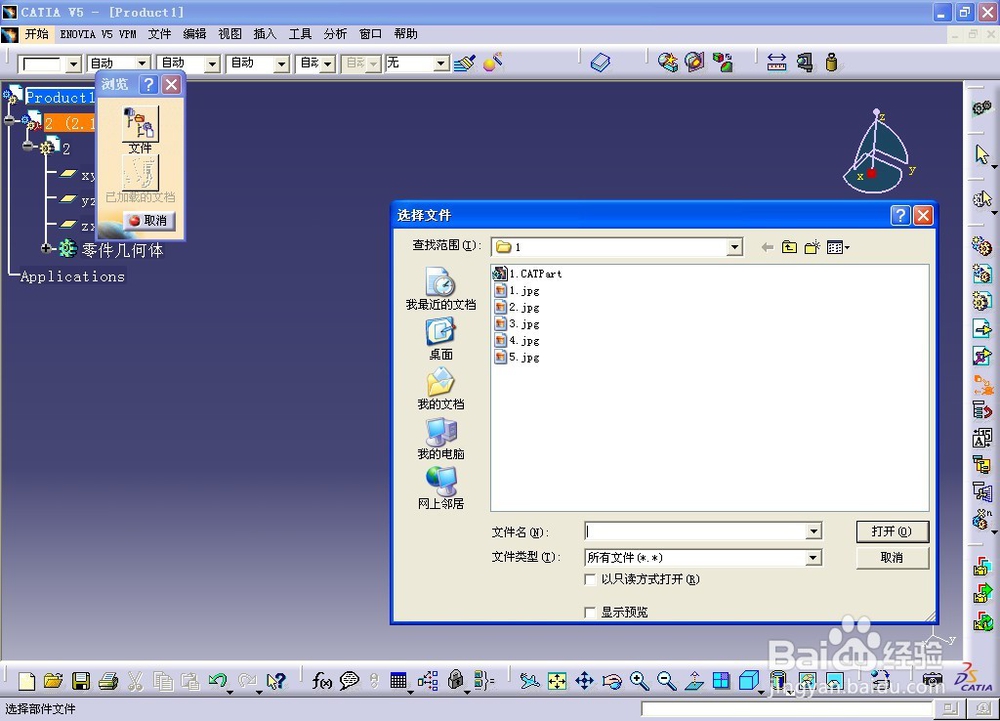

弹出选择文件对话框，并指定存放要替换零件的文件夹，双击打开，这时界面中弹出对替换的影响对话框，选择默认设置单击确定；

6/6

这样我们就通过替换部件命令在不改变装配关系的前提下对装配体中的圆柱体进行了替换操作。
