我们现在很多人都在使用Proe，但是有的朋友还不知道Proe工程图中投影视图如何快速切换成一般视图，今天就和大家分享我的经验。工具/原料moreProe 5.0方法/步骤1/4分步阅读

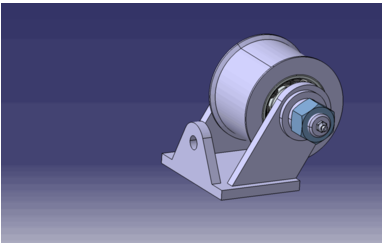

首先我们在CATIA中打开一个装配体，现在我们看到这是一个有多个零件组成的滚子轴承带支架的三维模型，下面我们要对它进行二维工程图的转化，我们单击左上角菜单栏中的开始，然后在下拉列表中选择机械设计，并在复列表中选择工程制图模块。

2/4

然后我们快速进入工程制图界面并单击最右侧工具栏中的正视图命令，我们按住Ctrl+Tab切换到三维界面，然后选择装配体的侧表面进行投影，这时我们看到视图自动切换到二维工程图中，然后我们单击空白处生成正视图。

3/4

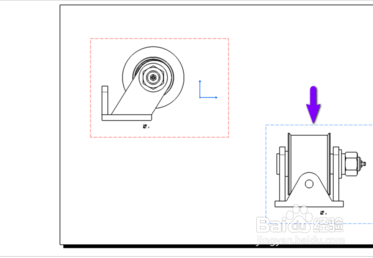

我们在右侧视图工具集成面板中或者在菜单栏中点击插入视图，投影中单击投影命令，我们把鼠标移动到视图区的右侧，这时出现左视图，我们在空白处单击然后左视图生成。

4/4

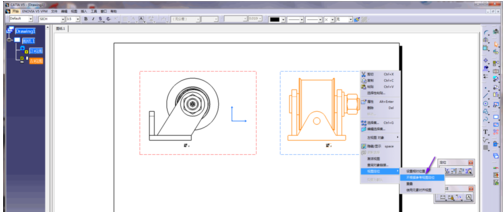

我们双击左视图并右击鼠标，然后我们在弹出的下拉列表中点击视图定位，然后鼠标拖动左视图进行移动，我们可以根据我们自己的想法任意进行拖动位置，这样我们就完成了对工程图中投影视图快速切换成一般视图。

总结：1/1

以下是我的个人总结：

1.在CATIA中打开一个装配体看到一个有多个零件组成的滚子轴承带支架的三维模型后对它进行二维工程图转化。

2.进入工程制图界面并单击右侧工具栏中正视图命令按住Ctrl+Tab切换到三维界面，选择装配体的侧表面进行投影。

3.在右侧视图工具集成面板中点击插入视图。

4.双击左视图并右击鼠标在弹出的下拉列表中点击视图定位然后鼠标拖动左视图进行移动，这样就完成了对工程图中投影视图快速切换成一般视图。

注意事项

Proe工程图比较复杂需要一步一步来。

以上内容是我的个人见解，如有不足之处请见谅。
