两个以上实体m:n多元联系到关系模型转化，也需要为联系单独建立一个关系，该关系中最少应包括它所联系的各个实体关键字，若是联系有属性，也要归入这个新增关系中。这种转换与两个实体间m:n联系的转换类似。工具/原料more对E-R图的理解。能够1对1、1对多、多对多等关系的理解。方法/步骤1/5分步阅读

某医院病房计算机管理中心需要如下信息

科室：科室号、科室名、科室地址、医生姓名

病房：病房号、病房名、所属科室名

医生：医生编号、病人姓名、性别、诊断、主管医生、病房号

2/5

其中，一个科室有多个病房、多个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但是一个医生可以负责多个病人诊治，一个病人的主管医生只有一个。

要求完成以下设计：

3/5

深圳IT外包

（1）设计该计算机管理系统E-R图。

（2）将该E-R图转换为关系模型结构。

4/5

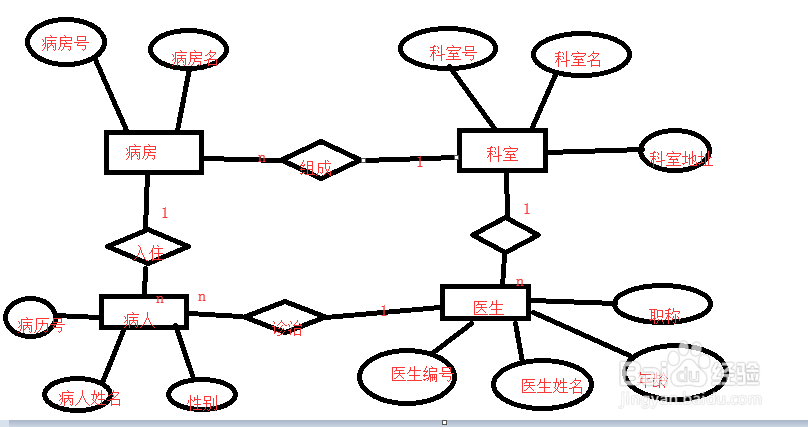

解：（1）根据题意画出该系统E-R图：

5/5

对应关系模型结构如下：

深圳蓝快IDC

科室（科室号，科室名，科室地址）

病房（病房号，病房名，科室号）

医生（医生编号，医生姓名，职称，年龄，科室号）

病人（病历号，病人姓名，性别，医生编号，病房号）
