该经验给大家分享一篇SolidWorks如何画轴承座的教程。工具/原料more电脑SolidWorks2016方法/步骤1/14分步阅读

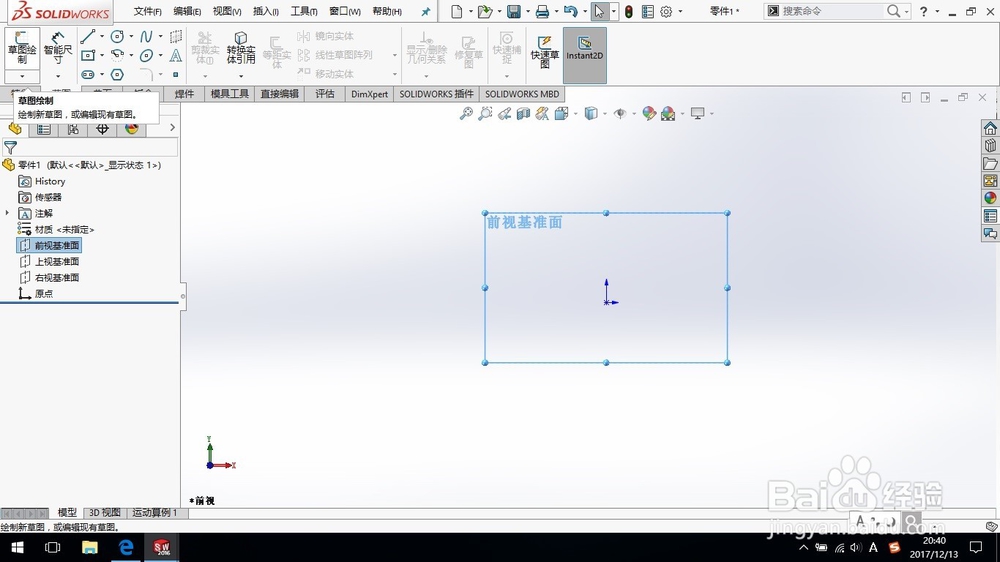

打开SolidWorks2016，新建一个零件模型。选择前视基准面，绘制草图。绘制具有如图所示几何关系的草图。

2/14

单击特征，“旋转凸台/基体”命令，选择如图所示中心线作为旋转轴，其它参数保持默认，单击确定，生成旋转凸台。

3/14

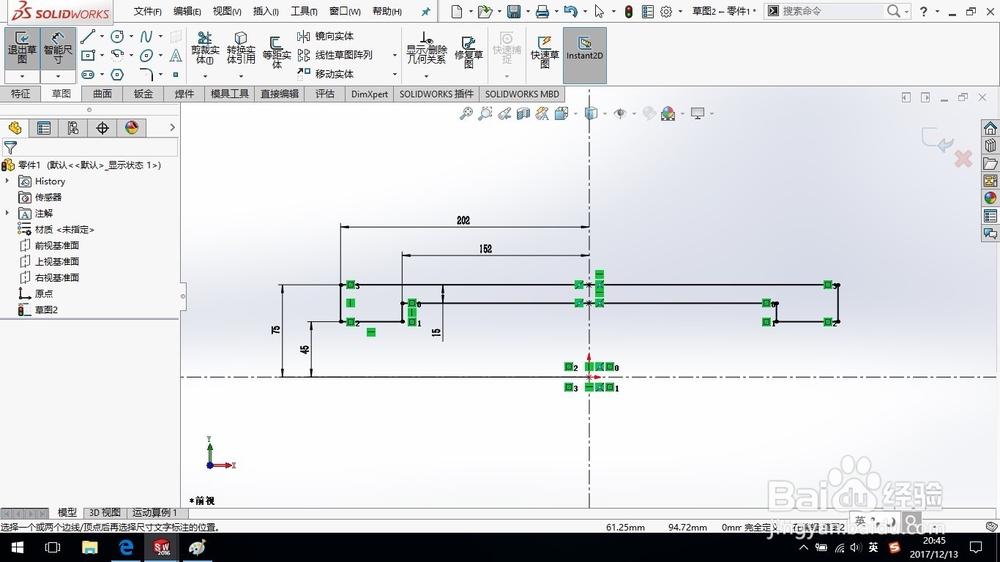

正视于右视基准面，在右视基准面上绘制草图。绘制具有如图所示几何关系的草图。

4/14

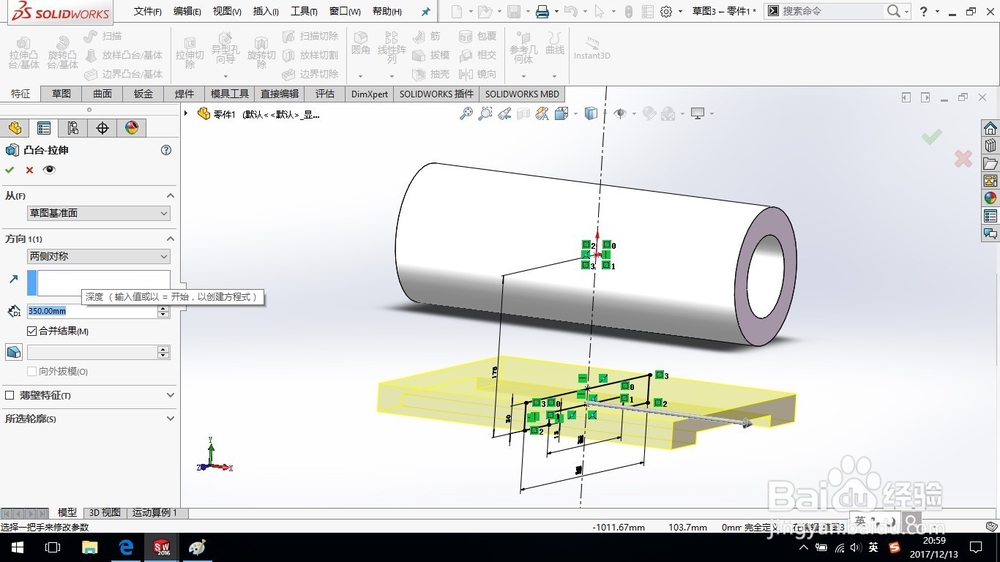

单击特征，“拉伸凸台/基体”命令，方向选择“两侧对称”，深度设置为“350 mm”，单击确定，完成拉伸凸台的创建。

5/14

选择如图所示的端面，绘制草图。绘制具有如图所示几何关系的草图。

6/14

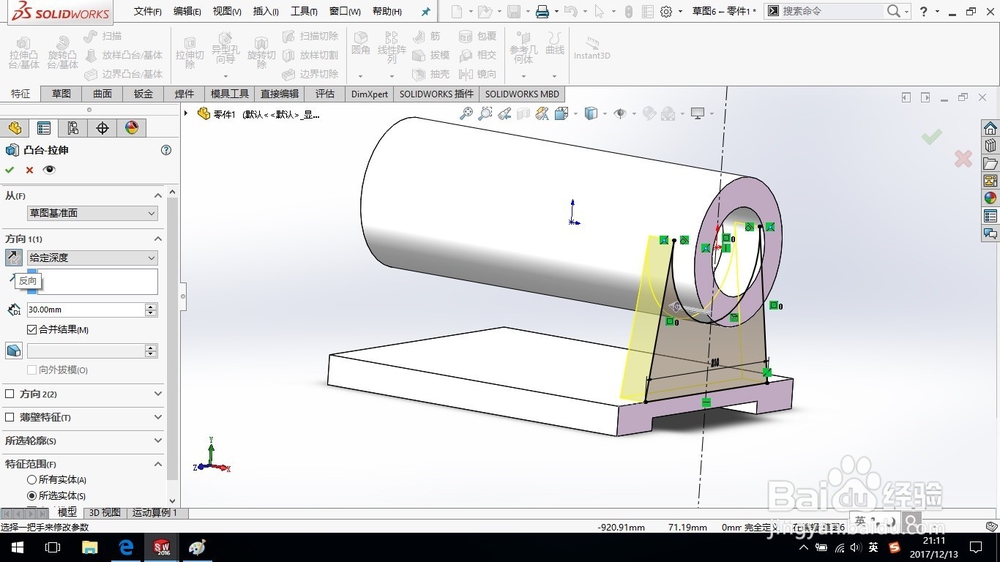

单击特征，“拉伸凸台/基体”命令，点击“反向”，深度设置为“30 mm”，单击确定，完成拉伸特征的创建。

7/14

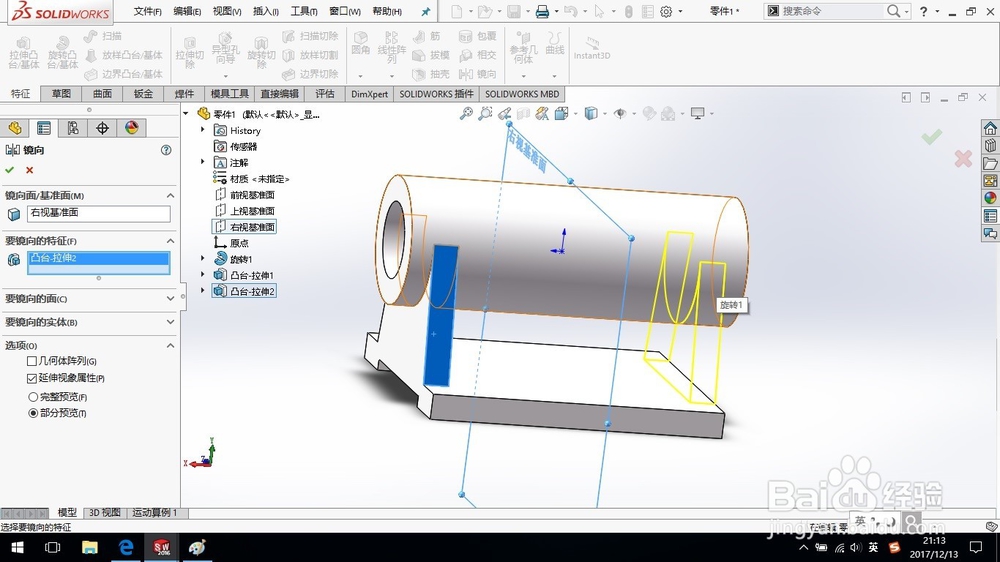

单击特征，“镜像”命令，镜像面选择右视基准面，镜像特征选择“凸台-拉伸2”，单击确定，完成镜像。

8/14

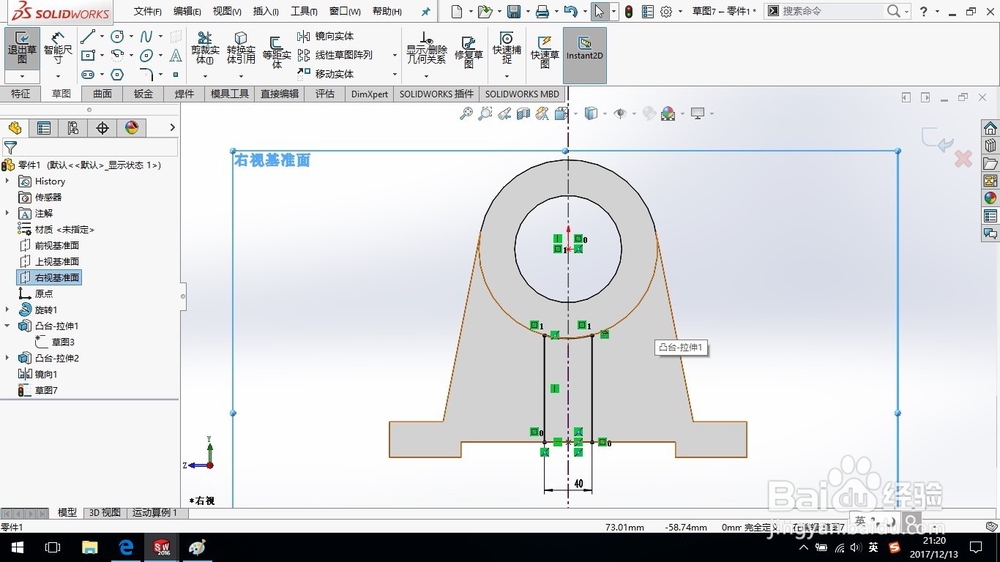

正视于右视基准面，在右视基准面上绘制草图。绘制具有如图所示几何关系的草图。

9/14

单击特征，“拉伸凸台/基体”命令，方向1和方向2都选择“成形到一面”，分别选中如图所示的端面，单击确定，完成拉伸特征创建。

10/14

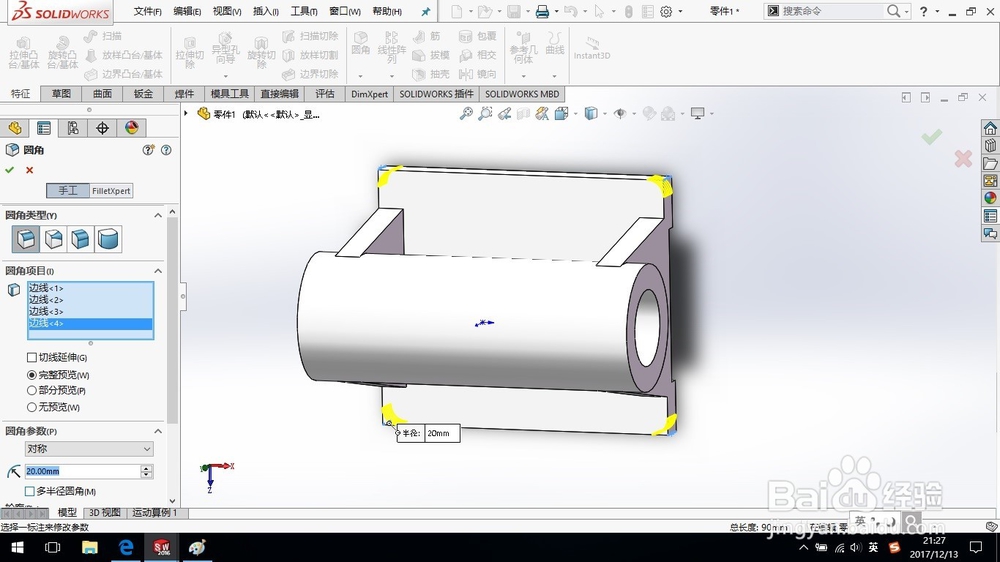

创建“圆角1”。单击特征，“圆角”命令，选择如图所示边线，圆角半径设置为“20 mm”，单击确定。

11/14

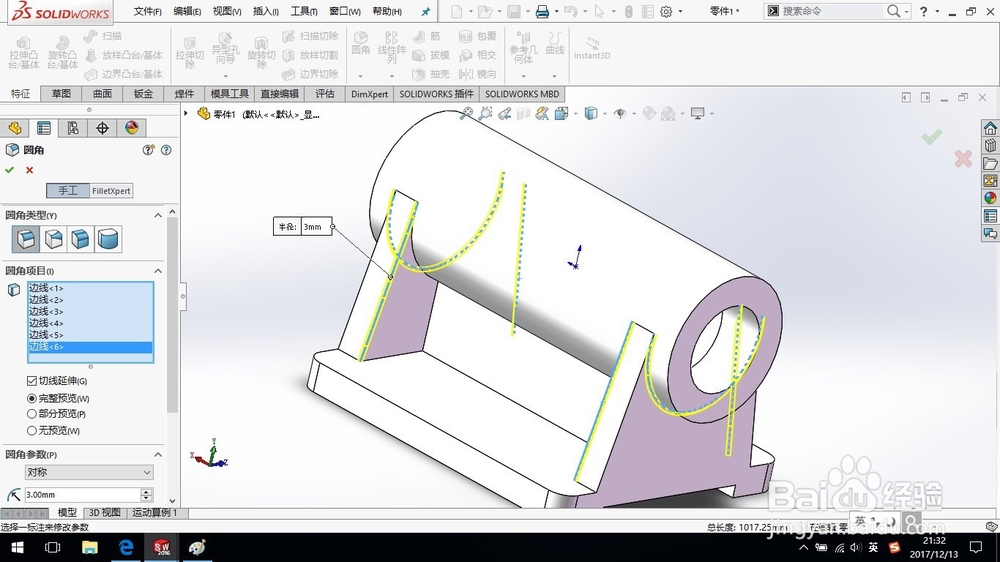

创建“圆角2”。单击特征，“圆角”命令，选择如图所示边线，圆角半径设置为“3 mm”，单击确定。

12/14

创建“圆角3”。单击特征，“圆角”命令，选择如图所示边线，圆角半径设置为“4 mm”，单击确定。

13/14

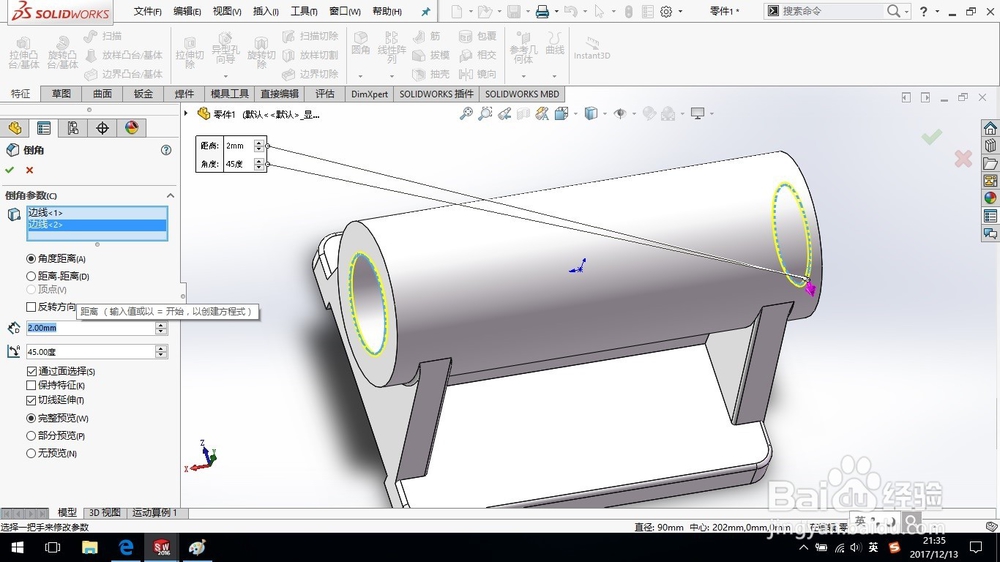

创建“倒角1”。单击特征，“倒角”命令，选择如图所示边线，倒角距离设置为“2 mm”，单击确定。

14/14

隐藏原点。至此，轴承座创建完成。单击保存，保存零件模型。
