UG建模中腔有三种方式，圆柱形、矩形和常规，本次主要介绍矩形腔的使用方法

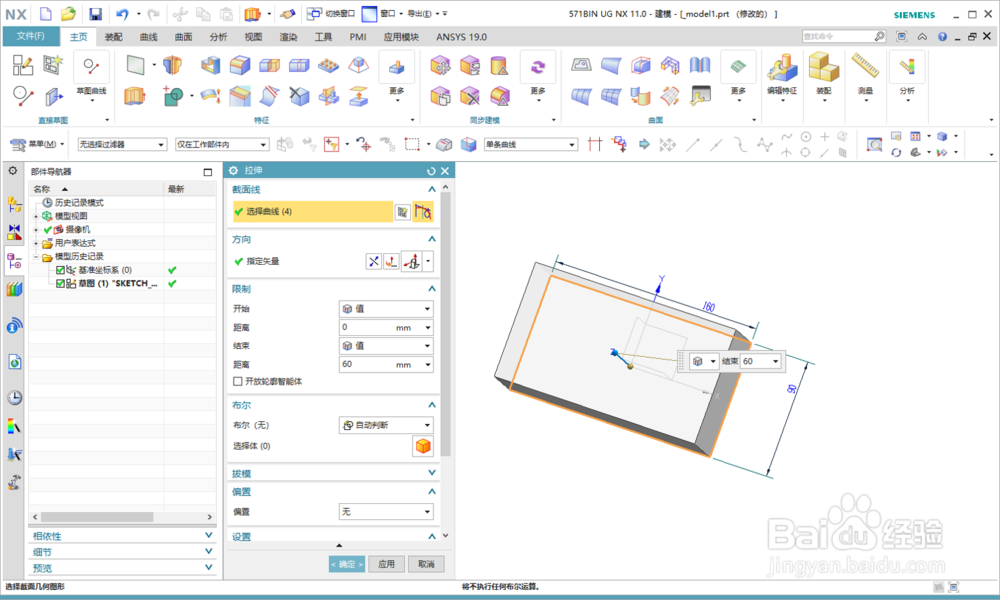

打开软件，新建一个模型，拉伸任意一个长方体，尺寸为160*90*60

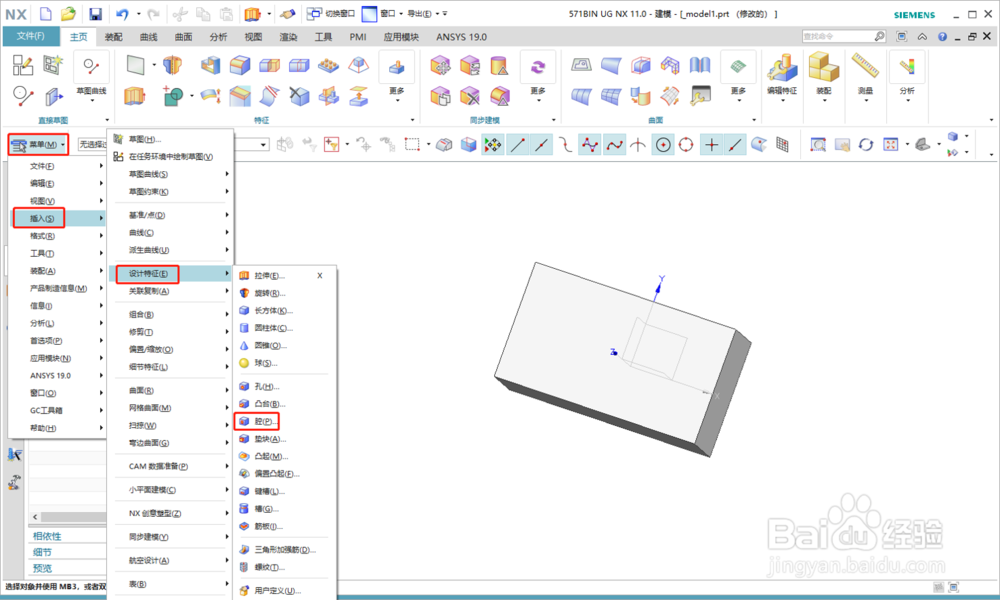

依次点击菜单、插入、设计特征、腔，或者在功能区特征栏下找到腔的图标

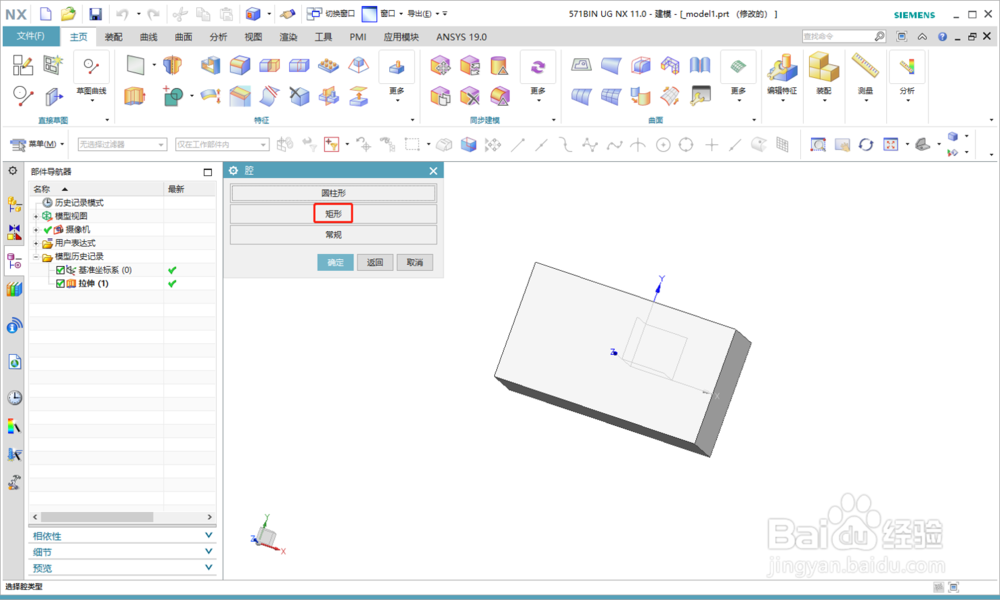

在弹出的腔对话框中，有圆柱形、矩形和常规三种方式，我们选择矩形

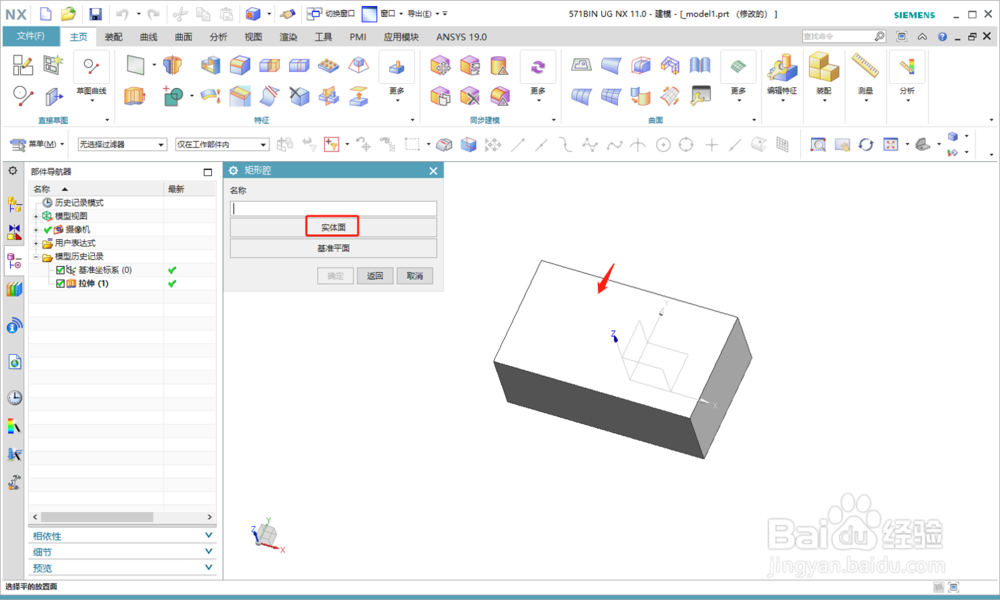

弹出矩形腔对话框，状态栏中提示选择平的放置面，可以选择实体面和基准平面，我们创建了个长方体，就选择长方体的上表面

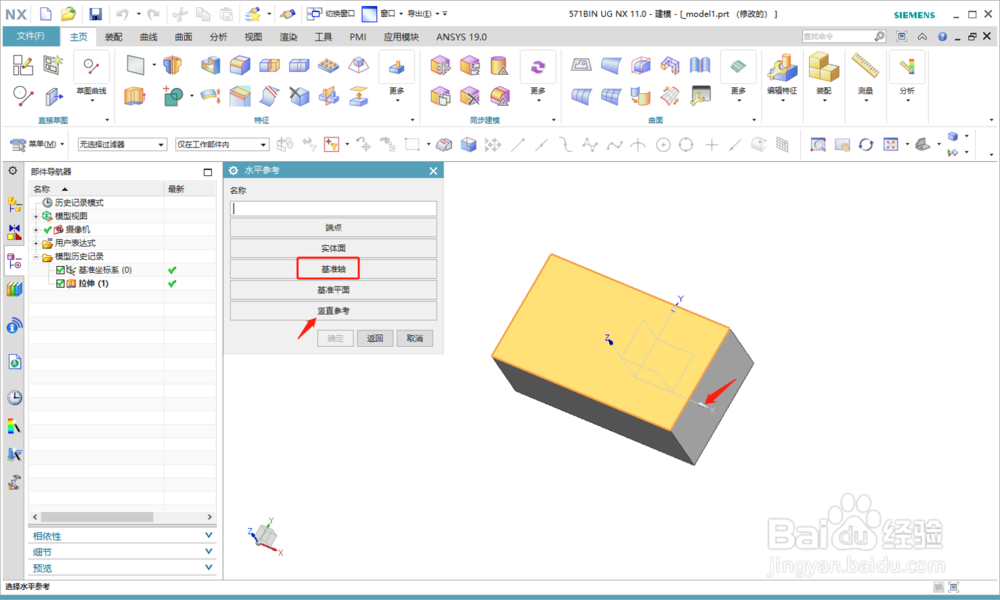

由于矩形槽是有方向的，需要先选择参考方向，默认的是水平参考，选择基准轴，再选择+X方向，如果在水平方向找不到合适的参考，可以切换到竖直参考

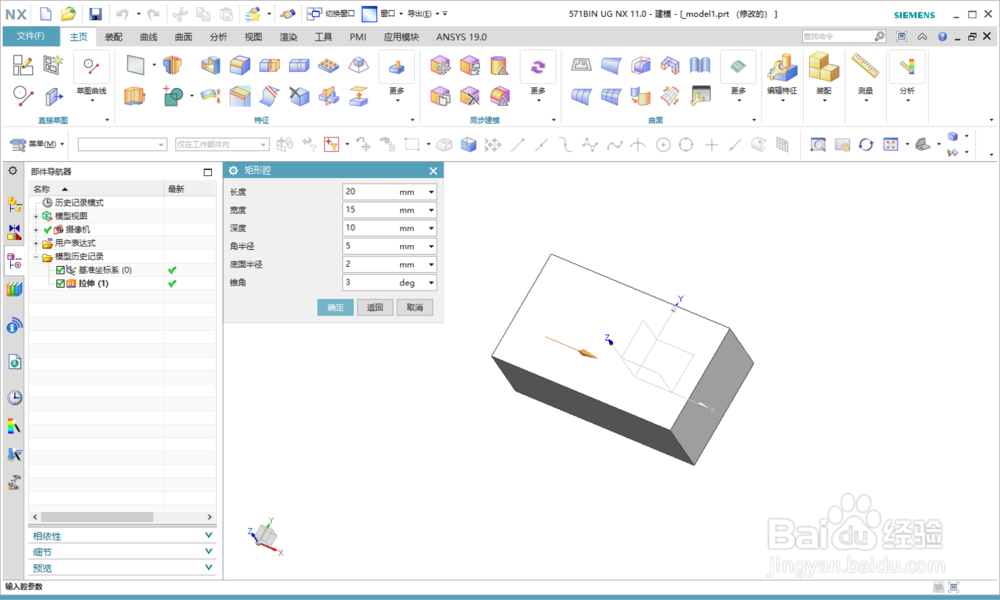

矩形腔长度输入20，宽度15，深度10，角半径5，底面半径2，锥角3，然后确定

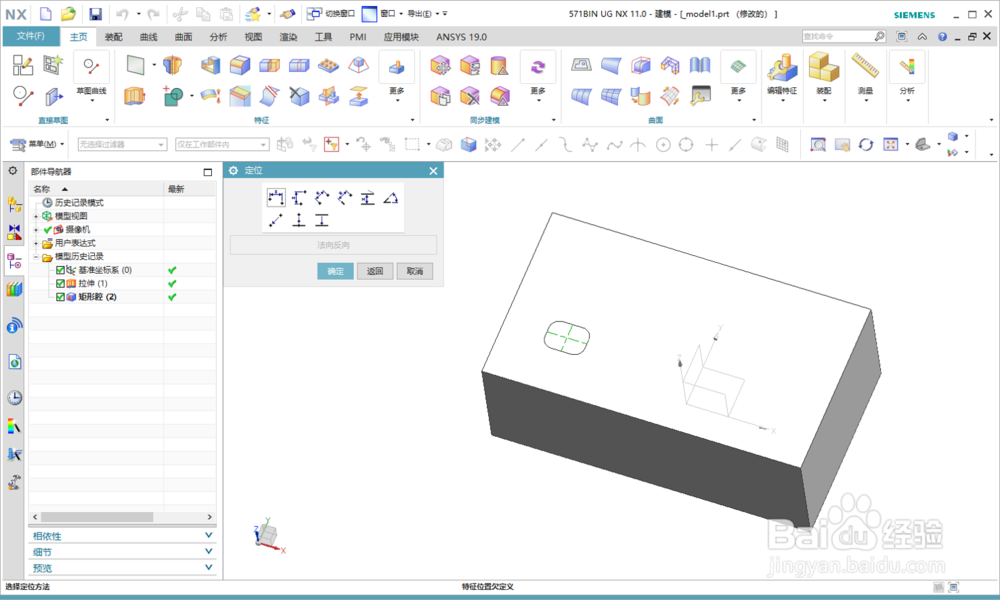

确定后弹出定位窗口，可以标记该矩形腔在平面上的位置

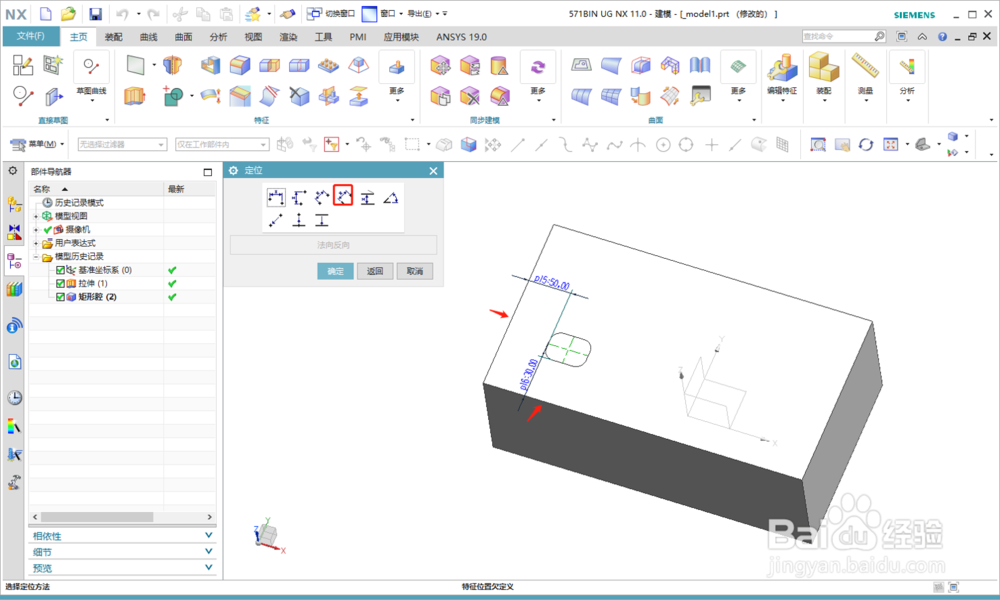

使用垂直标注命令分别标注矩形腔长宽到长方体上表面两个直角边的距离，如图分别标注为30和50，此时矩形腔的位置还没有发生变化

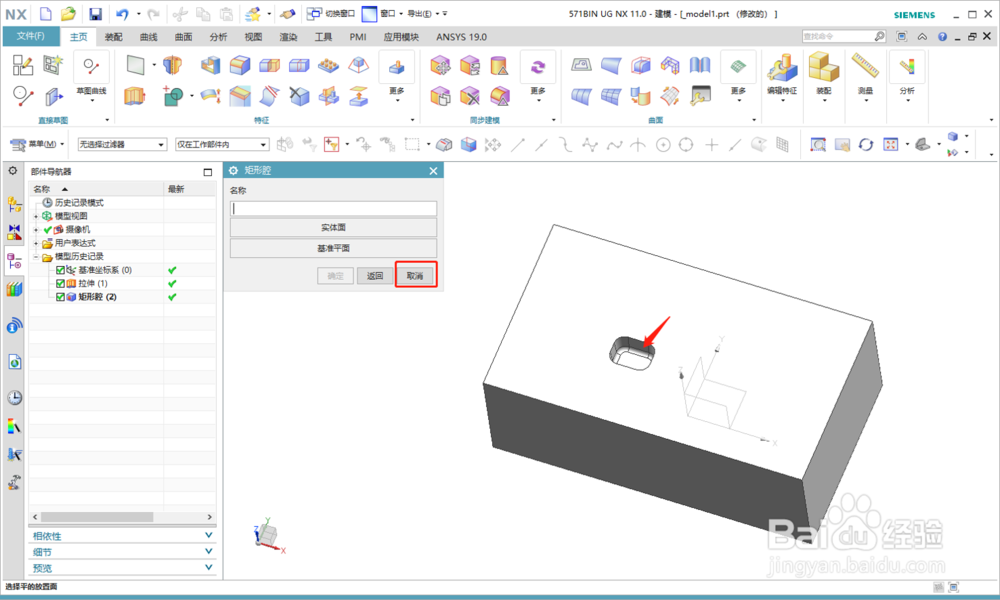

两个尺寸都标注完成才会更新矩形腔的位置，完成后点击取消命令即可关闭矩形腔对话框

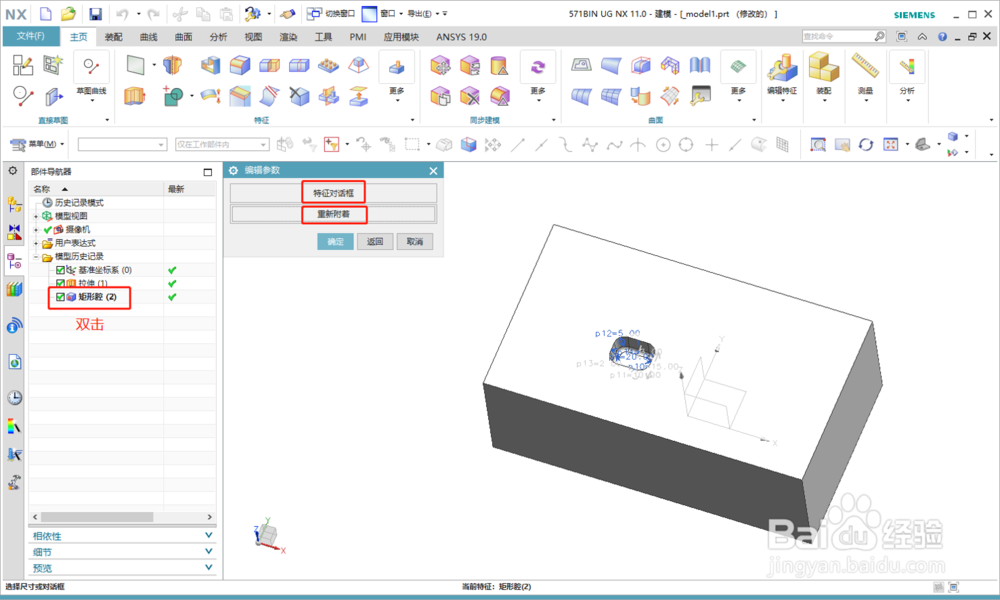

如果想修改矩形腔的尺寸，可以双击部件导航器中的矩形腔步骤，在弹出的编辑参数对话框中选择特征对话框；如果想修改矩形腔的放置平面，可以选择重新附着

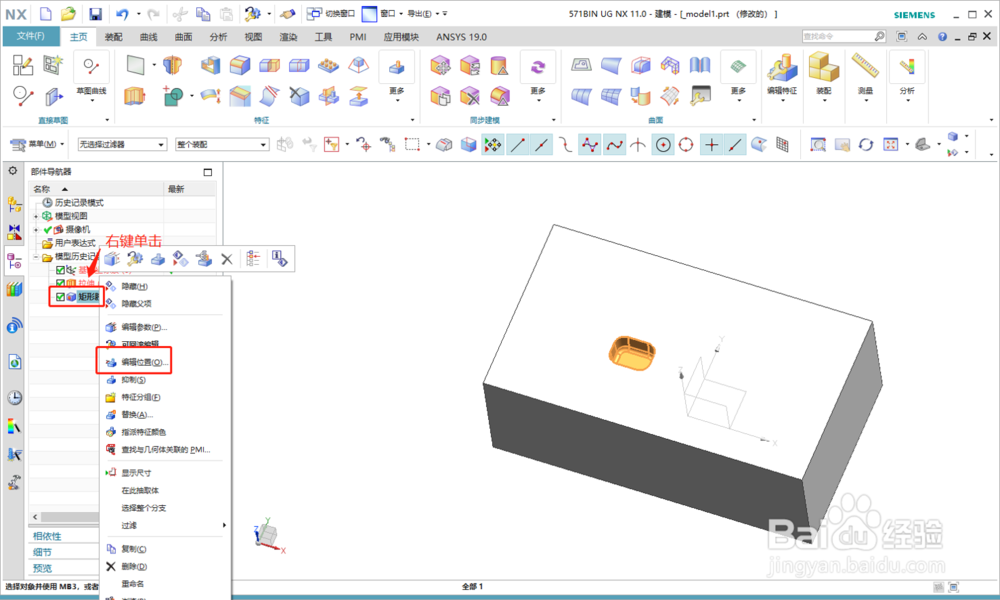

如果想要重新添加定位尺寸或修改定位尺寸，需要鼠标右键单机矩形腔步骤，在弹出的快捷菜单中选择编辑位置，根据需要，可以选择添加尺寸、编辑尺寸值和删除尺寸，如果是要添加尺寸的，需要先把之前的尺寸删除，否则会报错
