远创智控YC8000-MP是一款经济型的以太网通讯处理器，专门为满足日益增多的工厂设备信息化需求而设计。它能够通过以太网数据采集安川MP系列PLC的寄存器地址，非常方便构建生产管理系统。更重要的是，它的使用非常简单，只需通过通讯线连接到安川MP系列PLC的编程口即可。

在制造业企业管理向着综合信息化的趋势发展的今天，设备联网已经成为车间级生产管理的必要手段。对于大多数生产型企业，他们通常要求设备联网不能影响既有的生产运行，对现有设备的改造较少，联网工期短，网络通讯稳定且容易维护，投资少且系统开放性和可扩展性好。远创智控YC8000-MP产品在功能上能很好地满足以上要求。

功能和应用领域

1、安装在35mm的导轨上，COM1通过通讯线连接安川通讯模块，需外接24VDC电源。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数

据。

3、对安川MP系列PLC通讯参数自适应，无需额外设置。

4、集成ModbusTCP服务器，支持FC1、FC2、FC3、、FC4、FC5、FC6、FC15、FC16，Modbus数据区自

动映射至安川MP系列PLC的数据区。

5、采用ModbusTCP方式，可实现高级语言（如VB、VC、C#等）编程，实现与安川MP系列PLC的数据通讯，方便开发生产管理系统。

6、支持OPC通道的SCADA（上位组态软件）以OPC方式与安川MP系列PLC通讯。

7、最多支持6台PC同时采集PLC数据。

8、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

2， 将YC8000-MP插在PLC的编程口上之后，红色Pwr电源指示灯和绿色Bus指示灯应立即常亮，如果有正常的通讯，绿色Bus指示灯将闪烁。

连接电脑、查看Web网页

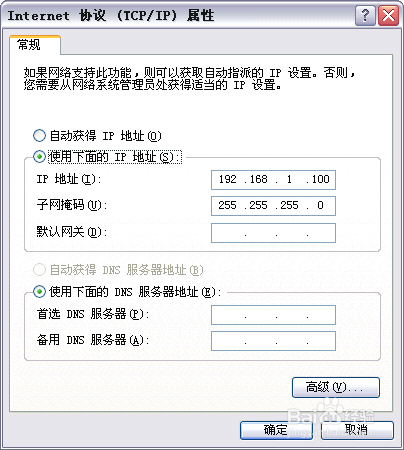

将电脑的本地网卡的IP设置成192.168.1.100。如下图所示：

2/3

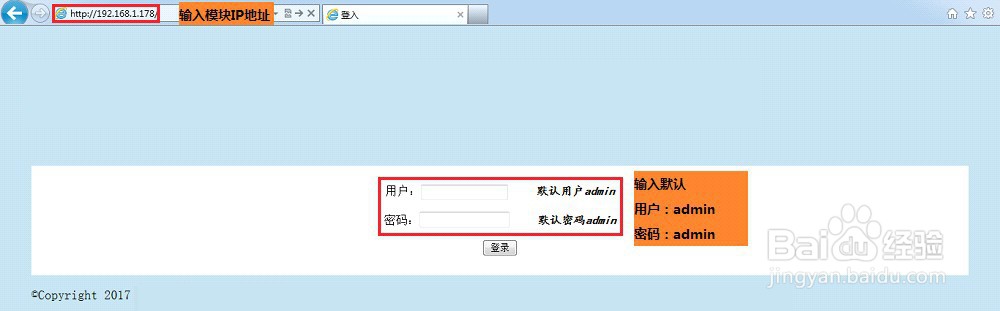

3， 电脑上运行InternetExplorer浏览器，在地址栏输入：192.168.1.178（这是YC8000-MP的出厂IP地址），然后按回车键，浏览器应能显示YC8000-MP的内部Web网页.

登录页面如下图所示：

3/3

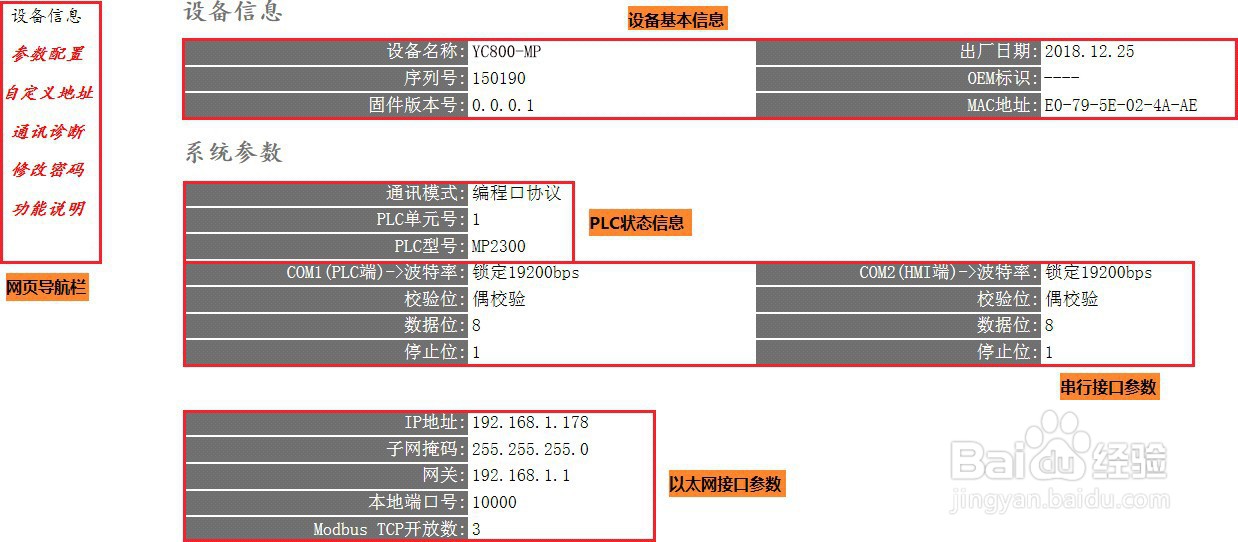

4， 登录后显示的设备信息页面，如下图所示：

设备信息

方法/步骤21/4

5， 设备基本信息：由出厂时预置。

PLC状态信息：显示当前模块的通讯状态，以及PLC内部信息，若PLC型号未显示，则模块参数有误。串行接口参数：显示当前设置的串行接口COM1、COM2参数。

以太网接口参数：显示当前设置的以太网接口参数。

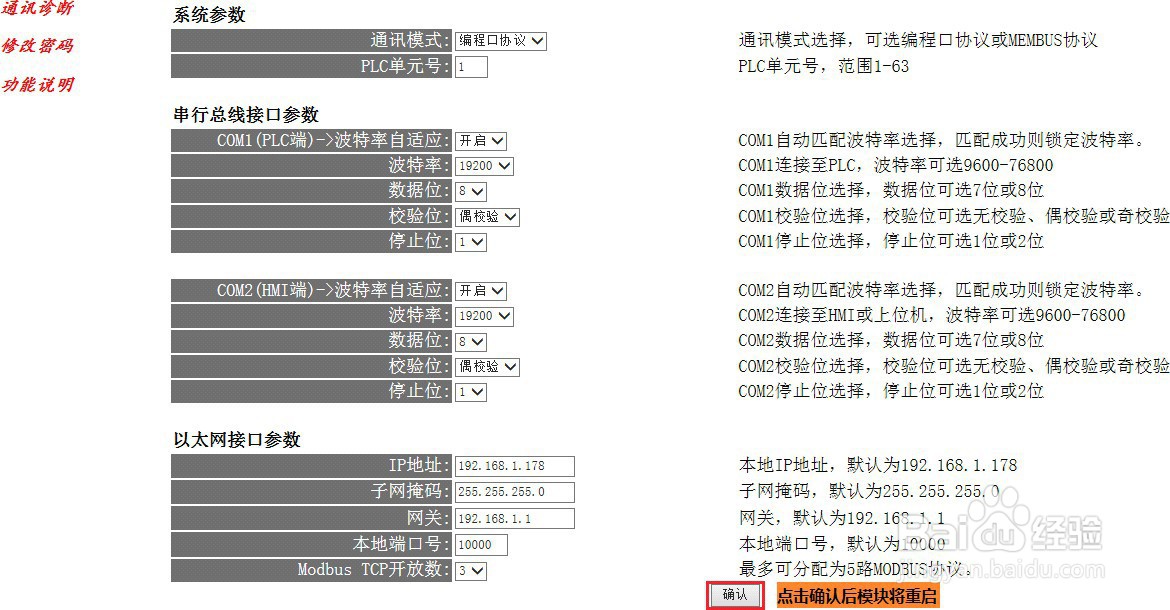

参数配置

2/4

6， 通讯模式：可选择编程口协议或MEMBUS协议。

PLC单元号：根据PLC实际站地址配置，可配置1-63，超出范围即为1。

自定义地址

3/4

7， 注：

1、此地址映射表只在通讯模式为编程口协议下有效。

2、白色单元格可由用户自定义数据类型和起始地址，灰色单元格为对应起始地址自动生成的结束地址，即每一对单元格（一白一灰）则定义了一组地址映射范围。

”

3、自定义格式如上图所示，为“数据类型+字号，无需通过W和B区分字和位，即MWm和MBmn皆定义为Mm，格式不可出错，例如：MW01000和MB01000C，则皆定义为M1000。

4、定义数据类型只可为S、I、O、M、C，若超出这5种类型，则单元格被清空，即未定义。其中S、

M、C字号采用10进制形式，I、O字号采用16进制形式。

4/4

8， COM1—通讯请求总数：所有发送到PLC的通讯请求数目；正确响应次数：PLC正确响应这些请求的数目；错误响应次数：PLC发出的错误响应数目；

COM2—通讯请求总数：所有发送到触摸屏的通讯请求数目；正确响应次数：触摸屏正确响应这些请求的数目；错误响应次数：触摸屏发出的错误响应数目；
