工程装配图中，零件序号和明细表是不可或缺的一部分内容，其涵盖信息丰富，绘制复杂，本文介绍一种通过CAXA CAD电子图板快速生成其内容的方法。工具/原料moreCAXA CAD电子图板熟悉明细表方法/步骤1/5分步阅读

打开CAXA CAD电子图板，并绘制或打开所要添加零件序号和明细表的装配图，如图所示。

2/5

用鼠标左键单击CAXA CAD电子图板界面上方菜单栏上的“图幅”》“序号”里的“生成序号”图标，如图所示。

3/5

将“显示明细表”、“不填写”选入窗口左下角输入参数栏的“5.”、“6.”后的方框中，如图所示。

4/5

移动鼠标光标使其到达要添加序号的零件上，单击鼠标左键以确定起点，移动鼠标光标到达合适位置，再次单击鼠标左键以确定终点，如图所示。

5/5

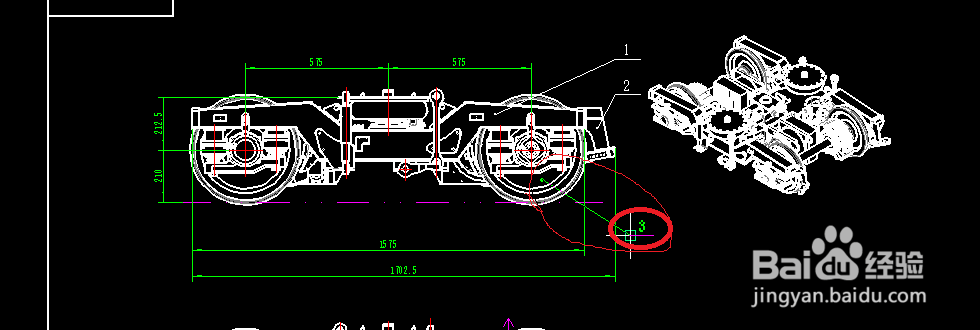

结果如图所示。重复上面操作可得到更多的序号添加。

生成零件序号和明细表的同时填写明细表

前两步同上面的第1步和第2步。

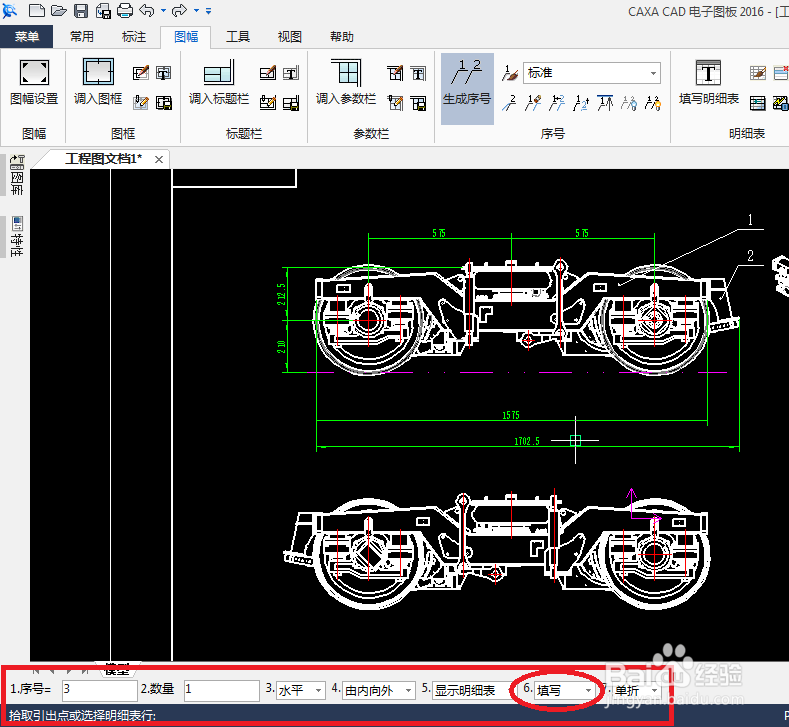

将“显示明细表”、“填写”选入窗口左下角输入参数栏的“5.”、“6.”后的方框中，如图所示。

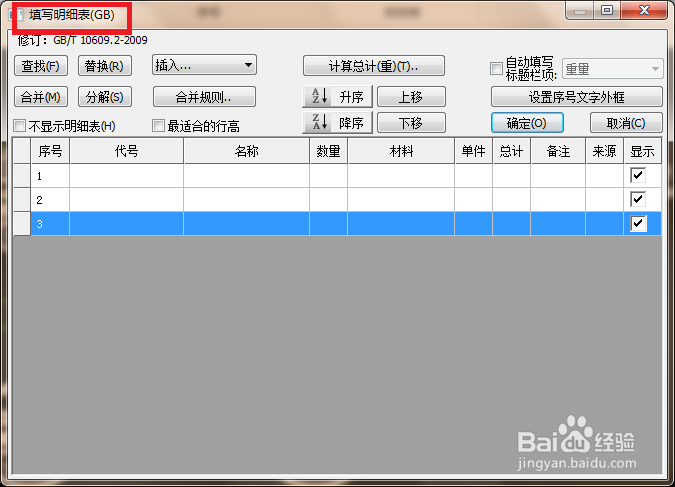

移动鼠标光标使其到达要添加序号的零件上，单击鼠标左键以确定起点，移动鼠标光标到达合适位置，再次单击鼠标左键以确定终点，此时弹出“填写明细表”对话框，如图所示。

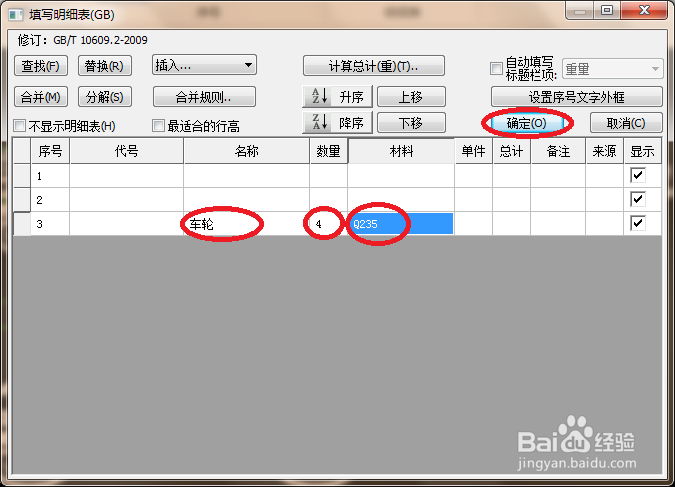

填写完明细表后单击“确定”图标，如图所示。

结果如图所示。

注意事项

在第3步可根据需要进行选择或填写，从而更为快捷地完成操作；

在第5步之后，可双击明细表以填写具体内容。
